本文详细介绍了Linux块设备层的I/O请求处理流程，包括Plug/Unplug队列、Elevator系统队列及设备队列的过程。重点分析了CFQ调度策略如何实现公平性和QoS控制。

I/O请求进入Linux块设备层过程中主要包括几个过程：

其中：

Plug/Unplug队列主要目的是为了提高IO吞吐量。通过plug(续流)/unplug(泄流)的方式使得IO能够在plug队列中进行提前合并。更为具体内容可参考：点击打开链接
Elevator可视为一个容器，其中提供了多种调度策略，例如NOOP, Deadline，CFQ等。
当请求进入设备队列后，其将准备被发送至底层驱动，由驱动层将请求转换为command并下发至设备。

这三个过程的函数入口流程如下：

-------------------------块设备层入口------------------------------

generic_make_request() :

>>>>>> q->make_request_fn()/blk_queue_bio()

>>>>>> list_add_tail(&req->queuelist, &plug->list)

-------------------------Plug/Unplug队列入口------------------------------

blk_flush_plug_list()

>>>>>> __elv_add_request()

-------------------------Elevator系统入口-----------------------------------

__elv_add_request()

>>>>>> q->elevator->type->ops.elevator_add_req_fn(q, rq)/注册为cfq_insert_request(cfq-iosched.c)

-------------------------设备队列入口----------------------------------------

q->elevator->type->ops.elevator_dispatch_fn/注册为cfq_dispatch_requests (cfq-iosched.c)

>>>>>> cfq_dispatch_request

>>>>>> cfq_dispatch_insert

>>>>>> elv_dispatch_sort

--------------------------------------------------------------------------------

Elevator系统中的CFQ调度策略：

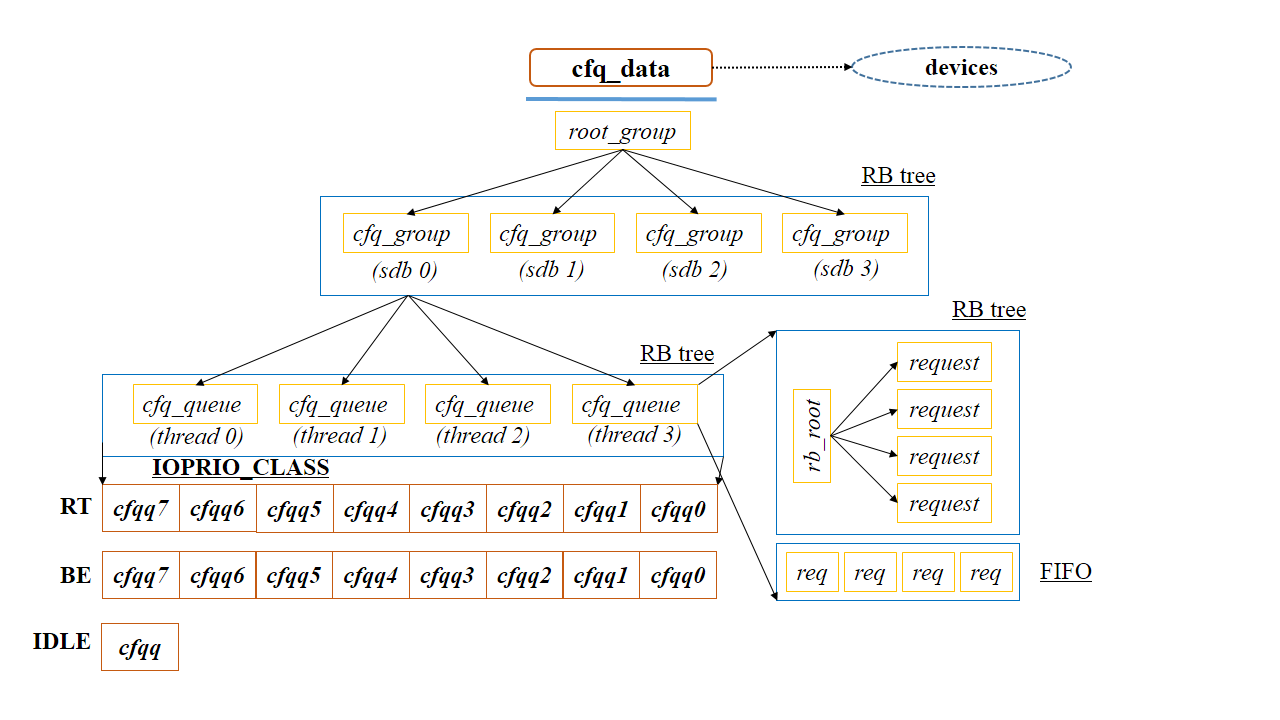

在请求进入CFQ调度策略对应的队列中之前，在elevator中会先判断当前请求能否进行合并，若不能合并则加入至CFQ调度队列中。通过elevator入口函数，可以确定加入CFQ队列的位置。为了分析请求在CFQ中的流程，我们首先先提供CFQ整体结构，如下图：

CFQ调度策略实现的主要目的包括两方面，一方面是为了实现IO带宽进行公平性控制，另一方面是为了实现对IO的QoS控制。因此，在CFQ调度策略中引入了Cgoup的概念，对应的在CFQ实现过程中表现为cfq_group。每个cfq_group对象都是针对一个底层设备对象。它们通过红黑树的方式进行组织。
在每个cfq_group对象中，每个线程将会被匹配到某一个cfq_queue队列，在每个cfq_queue队列中，通过时间片管理的方式实现线程中I/O请求的调度控制。不同的线程或者说不同的I/O请求根据它们的IOPRIO_CLASS可分为三种类型的cfq_queue,分别为Real Time，Best Effort，Idle，三种类型的优先级依次下降。
另外，在每个cfq_queue队列中，请求存在两种组织方式，分别为红黑树和FIFO方式。其中FIFO方式是根据请求的时间顺序进行排序，其作用是为了避免请求超时处理。
