声音传感器模块的改进

目前淘宝上贩卖的声音传感器模块存在这样的问题：输出为毫秒级别的交流信号，而非宣称的有声音时为低电平信号，无声音时为高电平信号。如此设计，给单片机输入检测带来一定的麻烦，造成误检测。

输出给单片机的声音信号:

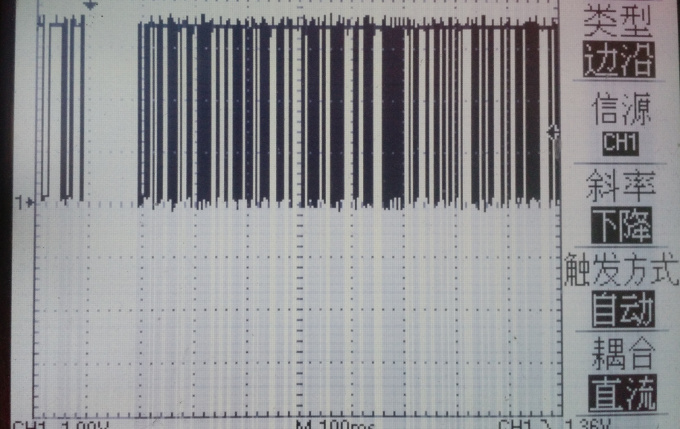

(1) 图1

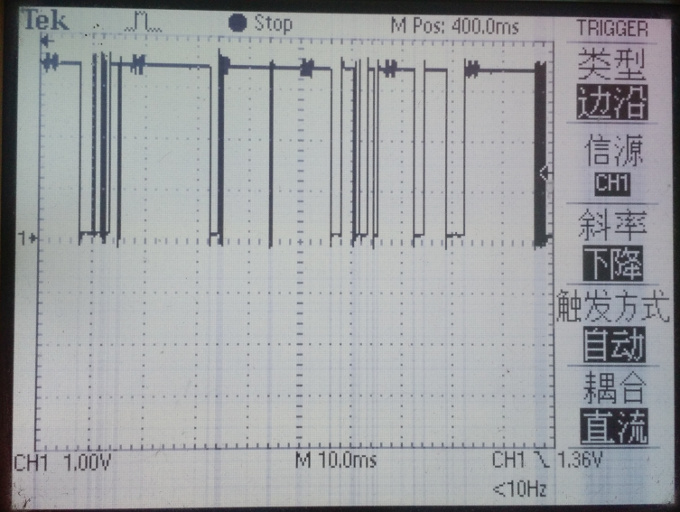

(2) 图2

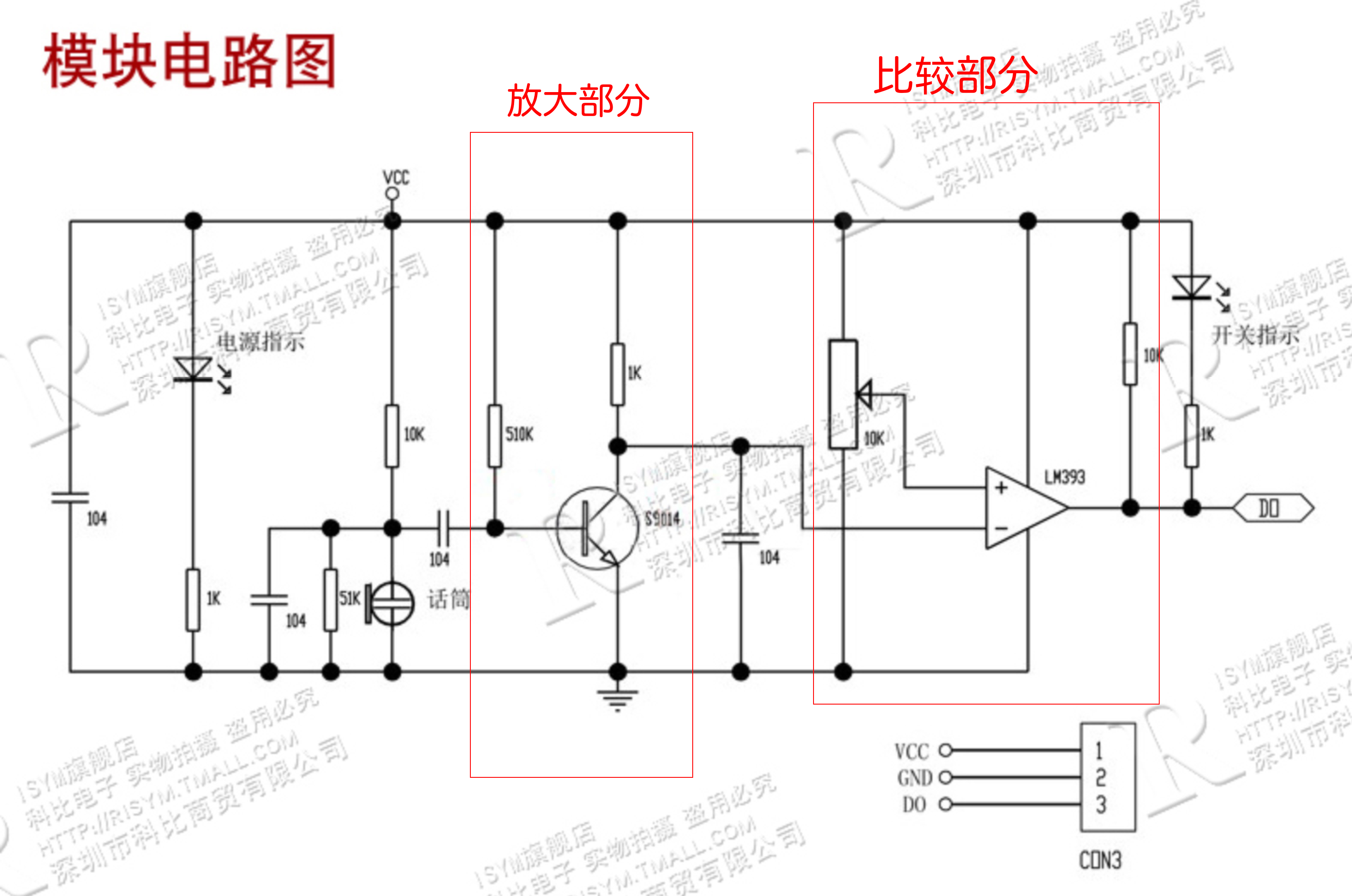

原理分析：

话筒上加了1伏左右的偏置电平，声音信号作为交流信号被放大器放大。没有音频输入时，三极管是导通的，输出中间电平。当输入音频信号时，三极管截止，输出高电平。人说话时，三极管反复导通截止，输出一个通断的中间电平信号。这个中间电平信号通过运放搭成的比较器电路输出，这个输出信号也是交流信号，周期为毫秒级别。

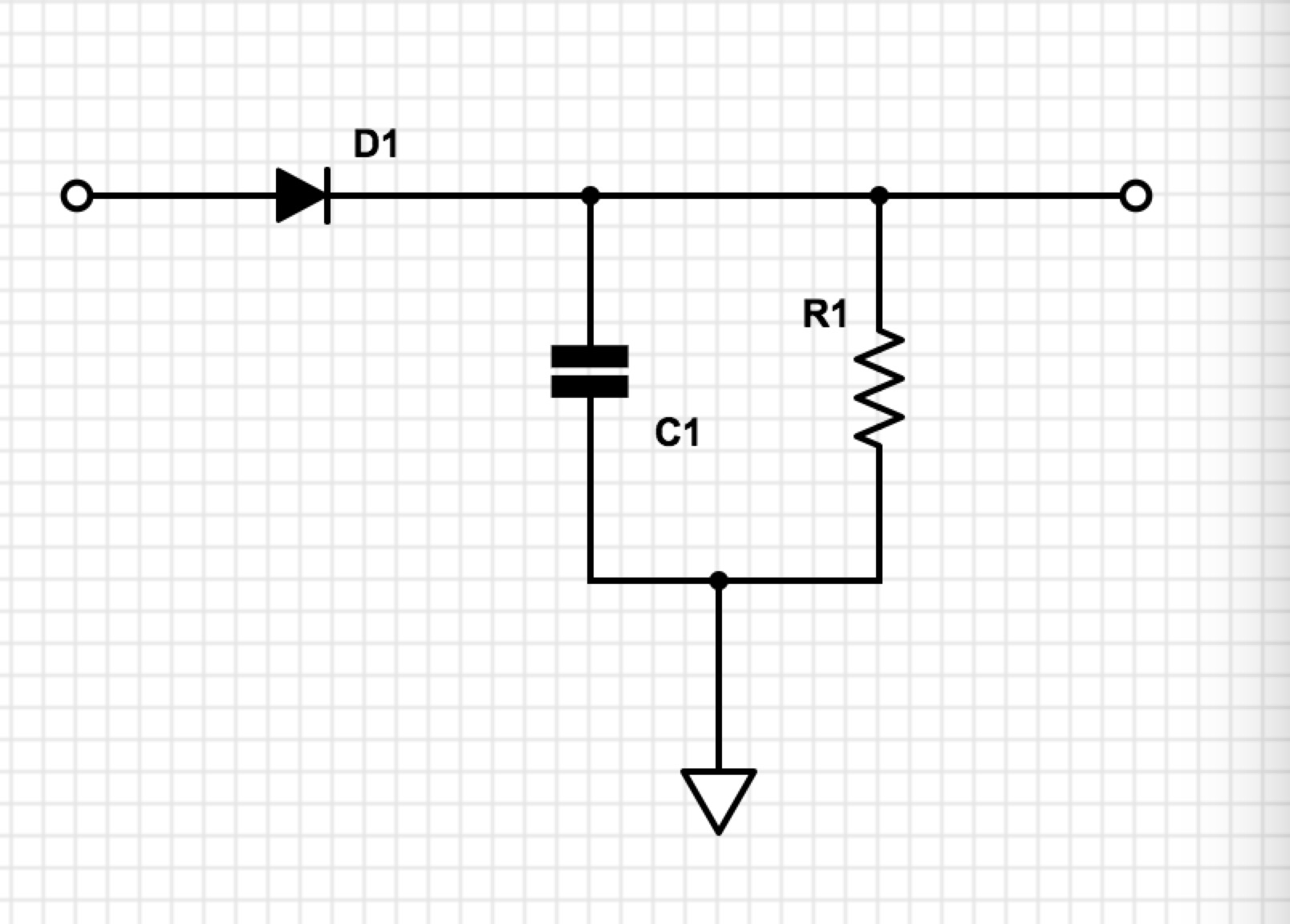

建议加上一个滤波电路，使输出周期为秒级别的高低电平信号。参考电路如下图, 这个电路放在放大电路和比较电路之间：

恨不得把这个改进型给做出来放在淘宝上卖。

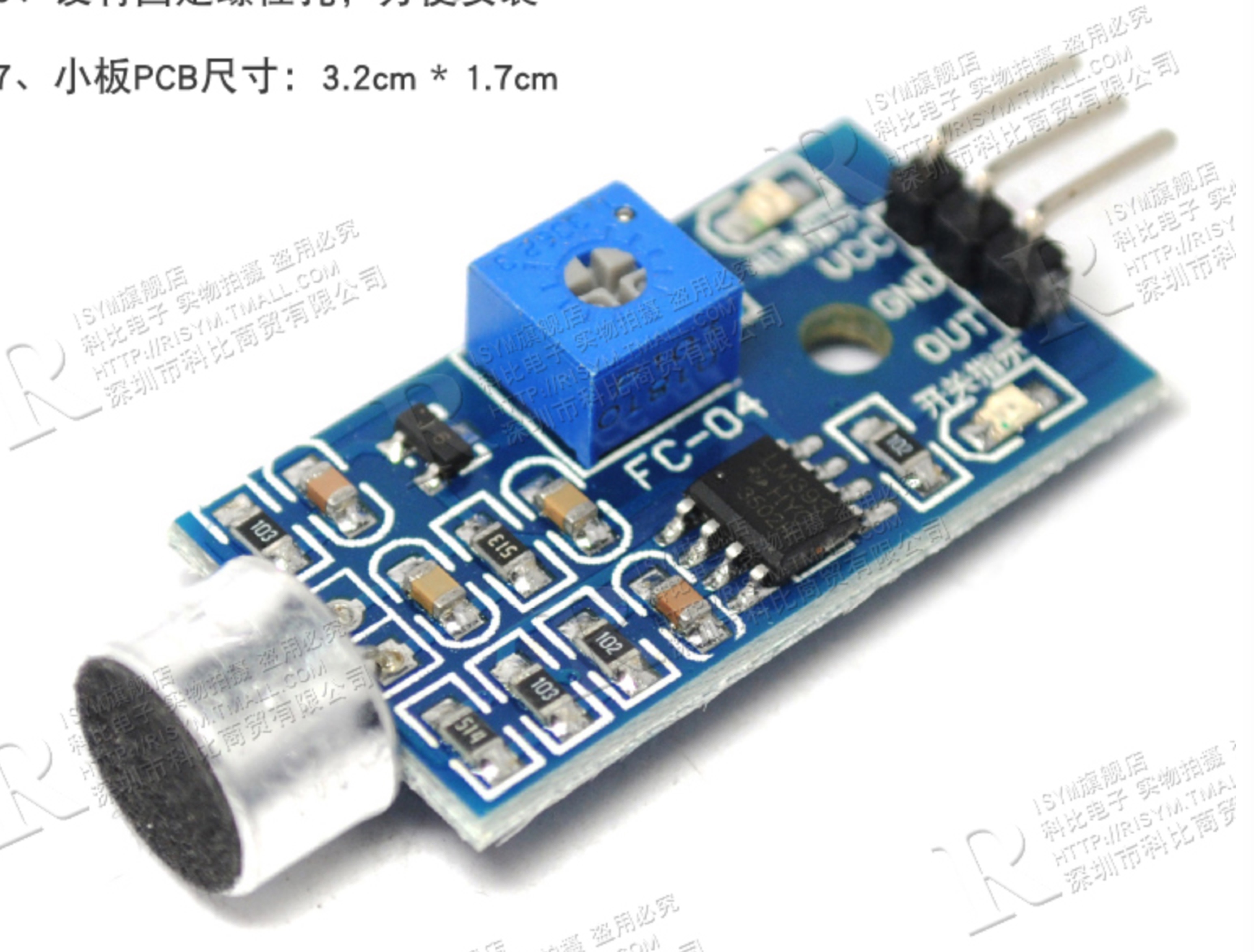

大家都见过这个廉价的东西吧：
