【软考---系统架构设计师】网络规划与设计

目录

一、需求分析

 二、通信规范分析

三、逻辑网络设计

四、物理网络设计

五、实施阶段

六、分层设计

---

网络规划与设计大致分为五步：

（1）需求分析

（2）通信规范分析

（3）逻辑网络设计

（4）物理网络设计

（5）实施阶段

一、需求分析

确定需求，包括：业务需求，用户需求，应用需求，计算机平台需求，网络通信需求等。

产物：需求规范

 二、通信规范分析

现有的网络体系分析，估计和测量通信量及设备利用率。

产物：通信规范

三、逻辑网络设计

选择符合需求的设计，确定网络逻辑结构。

产物：逻辑设计文档

逻辑网络设计是体现网络设计核心思想的关键阶段，在这一阶段根据需求规范和通信规范，选择一种比较适宜的网络逻辑结构，并基于该逻辑结构实施后续的资源分配规划，安全规划等内容。利用需求分析和现有网络体系分析的结果来设计逻辑网络结构，最后得到一份逻辑网络设计文档。

逻辑网络设计工作主要包括以下内容：

（1）网络结构的设计

（2）物理层技术的选择

（3）局域网技术的选择与应用

（4）广域网技术的选择与应用

（5）地址设计和命名模型

（6）路由选择协议

（7）网络管理

（8）网络安全

（9）逻辑网络设计文档

逻辑网络设计文档的输出内容包括以下几点：

（1）逻辑网络设计图

（2）IP地址方案

（3）安全管理方案

（4）具体的软/硬件，广域网连接设备和基本的网络服务

（5）招聘和培训网络员工的具体说明

（6）对软/硬件费用，服务提供费，员工和培训的费用初步估计

四、物理网络设计

将逻辑设计应用到物理空间，确定网络物理结构。

产物：物理结构设计文档

物理网络设计是对逻辑网络设计的物理实现，通过对设备的具体物理分析，运行环境等确定，确保网络的物理连接符合逻辑连接的要求。在这一阶段，网络设计者需要确定具体的软/硬件，连接设备，布线和服务的部署方案。

输入内容如下：

（1）网络物理结构图和布线方案

（2）设备和部件的详细列表清单

（3）软硬件和安装费用的估算

（4）安装日程表，详细说明服务的时间以及期限

（5）安装后的测试计划

（6）用户的培训计划

五、实施阶段

实现物理网络设计，安装和维护。

六、分层设计

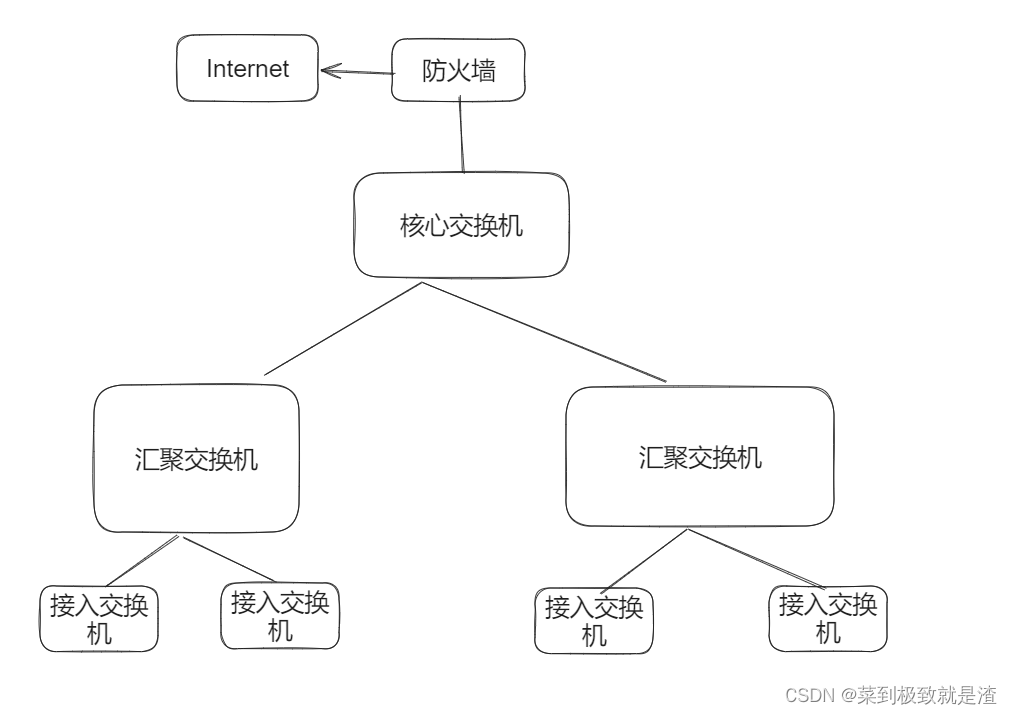

分层设计是网络规划设计的一种方式，它可以解耦，降低了耦合性。简单来说就是如果网络中有一个小的部分要修改的话，只需要修改小的部分就行了，而不需要修改整体。典型的就是如下的三层模型：

核心层：主要是高速数据交换，实现高速数据传输，出口路由，常用冗余机制。

汇聚层：网络访问策略控制，数据包处理和过滤，策略路由，广播域定义，寻址。

接入层：主要是针对用户端，实现用户接入，计费管理，MAC地址认证，MAC地址过滤，收集用户信息，可以使用集线器代替交换机。
