符合GB17761-2024新国标的电动自行车整车底盘测功系统

一、系统概述：

电动自行车整车底盘测功系统完全满足国家标准GB17761-2024《电动自行车安全技术规范》 中第6.3.3.1条款“电动机额定连续输出功率”、6.3.3.2条款“电动机低速运行转矩”、6.3.3.3条款“电动机空载反电动势”、6.3.3.4条款“电动机电感值差异系数”试验要求，应用于电动自行车生产厂家及质检院所进行电动车出厂型式测试及质量抽查检验。也可以用作电动车开发数据的分析。测试项目包含电动自行车整车及电动机所有指标：前轮制动力，后轮制动力，制动性能，启动性能，车速性能，最高车速，爬坡性能，欠压测试，过流测试，续行里程，百里功耗，电池容量，滑行距离，额定连续输出功率，低速运行转矩，空载反电动势电感值差异系数。设计人性化、操作方便。

二、测试系统主要技术参数：

加载扭矩：（0～100）N.m， 精度：0.5级。

测试车速：（0～30）km.h，精度：0.2级。

电流：DC (0～50)A, 精度：0.5级。

电压：DC（0～100）V, 精度：0.5级。

电动车无极变速。

制动力: （0～1000）N，精度：1级。

三、测试系统组成介绍：

3.1测试系统组成由：主控柜，精密直流电源、测试平台、夹具执行机构等组成。

3.2主控柜：该柜造型美观，操作方便，适合不同身高人的操作。柜体上安装了一块用于测量测试直流电源电压表和交流电压表，柜体两边的百合叶用于强电柜通风散热，柜底部有用于布线的开孔直径60mm各两个，方便接线。柜体中间安装两块竖隔板，用于安装电气。

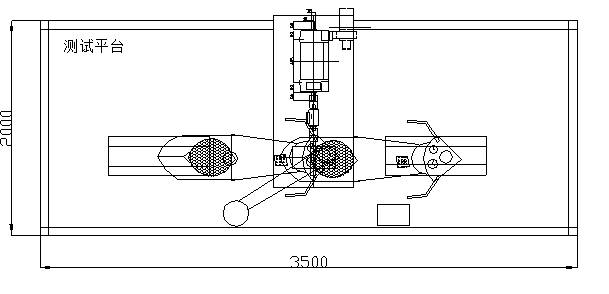

3.3测试系统平台订做参考。

图（1 ）

图（2 ）

电动自行车整车底盘测功系统在新国标GB17761-2024的实施背景下，具有至关重要的意义。它不仅是确保电动自行车产品符合国家强制性标准的关键检测工具，更是推动行业高质量发展的有力保障。通过精准的性能测试与数据分析，该系统能够为生产企业提供可靠的质量把控依据，助力企业优化产品设计、提升技术水平，从而增强市场竞争力。同时，它也为质检部门提供了权威的检测手段，有效保障了市场流通产品的安全性和合规性，为消费者的生命财产安全保驾护航。随着新国标的全面推行，电动自行车整车底盘测功系统将在规范市场秩序、促进产业升级、引领行业健康可持续发展等方面发挥不可替代的作用，为电动自行车行业的高质量发展奠定坚实基础，开启安全、环保、高效的新篇章。
