分布式声波传感(DAS)声音还原

       声音还原

DAS



        基于相位敏感光时域反射计(Φ-OTDR)的分布式光纤声波传感技术(DAS)是一种利用光纤后向瑞利散射干涉效应实现声波信号连续分布式探测的传感技术。

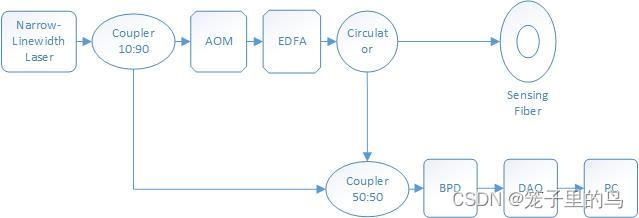

        实验装置如下图所示，采用窄线宽光纤激光器作为光源，出射光通过90:10的光纤耦合器分成参考光和信号光。信号光经声光调制器(AOM)调制成脉冲光，AOM的移频量为80MHz。脉冲光经掺铒光纤放大器放大后通过环形器进入到传感光纤，传感光纤返回的瑞利散射光与参考光在50:50的光纤耦合器中产生拍频信号，拍频信号由平衡探测器(BPD)转换为电信号，采集卡(DAQ)采集电信号并将数据传输到计算机(PC)进行解调。
