栅极电阻硬并联与独立栅极电阻

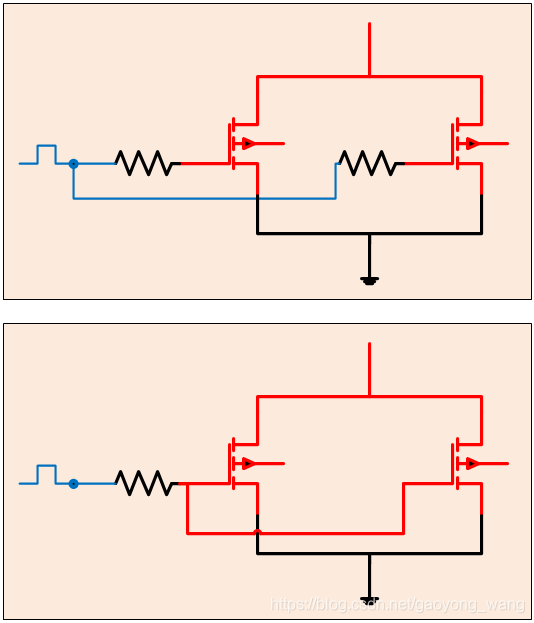

  在MOS或者IGBT并联使用中,一般都会使用独立栅极电阻,而不会将所有栅极通过一个公共栅极电阻进行硬并联。
在这里插入图片描述

  如果将所有栅极硬并联,所有IGBT具有相同的Vge,因此各个并联的IGBT不能独立开关。Vgeth(阈值电压)低的IGBT先导通,然后将栅极电压钳位在其米勒平台电压。在其完全导通前,其他IGBT无法进入完全开通状态。因此最先开通的IGBT会承受几乎全部电流,具有较大的开通损耗。
  如果使用独立栅极电阻,每一个IGBT的栅极电压便能独立上升。
  以上解释并未经过测试验证,仅供参考,如果更好更权威的解释欢迎评论,一起探讨。

### MOSFET 栅极二极管电阻并联电路设计及作用 #### 设计原理 在MOSFET驱动电路中,栅极并联的齐纳二极管(Zener Diode)主要用于限制栅极电压,防止因过压而导致MOSFET受损。当栅极电压超过设定阈值时,齐纳二极管击穿导通,将多余的能量泄放到地线或电源端,从而保护MOSFET不受损害[^1]。 为了进一步优化性能,通常会在齐纳二极管旁边串联一个适当阻值的电阻。这个电阻的作用在于抑制由PCB布线电感、布线电阻以及结电容共同引起的LCR振荡效应,减少栅极电压波动带来的振铃现象,确保MOSFET能够稳定工作[^4]。 #### 电路配置建议 具体来说,在实际应用中应遵循以下原则: - **位置安排**:为了避免潜在的振荡风险,推荐将齐纳二极管连接至栅极串连电阻之外侧;即先通过一个小电阻接入栅极端子后再接齐纳二极管。 - **元件选择**: - 对于齐纳二极管的选择需依据所使用的MOSFET的最大允许栅源电压(Vgs(max))来决定其稳压值; - 考虑到散热需求和响应速度等因素,还需挑选合适的功耗等级和反向恢复时间参数; - 关于串联电阻,则要综合考量预期的工作频率范围及其对上升沿下降沿的影响程度选取恰当数值。 ```python # Python伪代码展示如何根据特定条件计算所需电阻值 def calculate_resistor_value(L, C): R = 2 * (L / C)**0.5 # 计算理想情况下的最佳电阻值 return round(R) # 假设已知寄生电感 L 和电容 C 的大致量级 resistance_needed = calculate_resistor_value(1e-9, 1e-12) print(f"Recommended resistor value is {resistance_needed} Ohms.") ``` #### 影响因素分析 值得注意的是,除了上述提到的因素外,PCB布局同样会对最终效果产生重要影响。例如过多的过孔会引入额外的寄生电感,不利于高频信号传输;而放置不当的大容量旁路电容器则可能导致局部电路径变长,进而加剧噪声干扰等问题。因此,在进行物理实现之前务必充分考虑到这些细节方面的要求[^5]。
