长度计算错误导致的字符串显示问题

问题描述

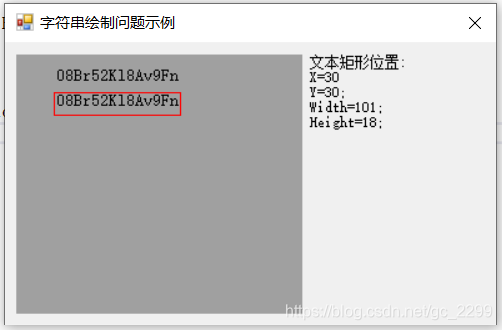

  本周有用户反馈，某软件使用过程中，某模块中有个字段显示有问题，内容显示不全。写了一个示例程序，如下图所示，本来应该显示的内容是红框上方的，但是在真正显示时，内容没有显示全，如红框中的内容所示。
  该模块中的信息以比较复杂的卡片方式显示，之前的同事使用C#的GDI+绘制的。原本设计的功能是该字段的显示区域大小和位置是固定的，如果字段字内容过长，则自动减小字体以确保内容能全部显示。该功能已使用了很长时间，之前没有用户反馈过有问题。

原因分析

  原来没有看过这部分代码，首先定位问题代码位置。通过一番查找，最后发现绘制字符串的代码大致如下所示（问题示例代码，自己写的用于问题复现）。
  从这段代码中看不出问题，绘制字符串及自动缩放字体的代码是在CommonMethod.DrawStringInRectangle函数中。但是这个函数是从其它地方导过来的程序集，没有源代码，无法F11进去调试。

Font initFont = new Font("宋体", 10);
RectangleF rect = new RectangleF(30, 30, 101, 18);
string demoStr = "08Br52Kl8Av9Fn";

e.Graphics.DrawRectangle(Pens.Red, rect.X, rect.Y, rect.Width, rect.Height);

using (StringFormat sf = new StringFormat())
 {
     sf.Alignment = StringAlignment.Center;
     sf.LineAlignment = StringAlignment.Near;

     CommonMethod.DrawStringInRectangle(e.Graphics, demoStr ,initFont, Brushes.Black, rect, sf);
 }

  在项目下找到这个函数所在程序集，使用.net反编译工具对这个程序集进行反编译，找到CommonMethod.DrawStringInRectangle的反编译程序，函数的大致逻辑如下所示：

void DrawStringInRectangle(Graphics g,string s,Font font,Brush brush,RectangleF rect,StringFormat sf)
{
    SizeF stringSize= g.MeasureString(s, font);
    float fontSize = font.Size;

    while((stringSize.Width/rect.Width)>((((int)(rect.Height/ stringSize.Height))>=1)?((float)((int)(Height/ stringSize.Height))):((float)1)))
    {
        fontSize = 0.8f * fontSize;
        Font newFont = new Font("Arial", fontSize, FontStyle.Bold);
        stringSize = g.MeasureString(s, newFont);
    }

    Font realFont = new Font("Arial", fontSize, FontStyle.Bold);
    g.DrawString(s, realFont, brush, rect, sf);
}

  从这段代码函数代码可以看出，判断是否需要缩放字体的代码是下面这句（反编译过来的代码，不知道原来的代码是怎么写的，看着有点晕，可能是判断字符串的宽度和高度是否与绘制位置的矩形大小相匹配）。

(stringSize.Width/rect.Width)>((((int)(rect.Height/ stringSize.Height))>=1)?((float)((int)(Height/ stringSize.Height))):((float)1))

  从原始错误及示例问题截图来看，代码应该是没有进入while循环，没有自动缩放字体，直接跳到了循环下面的那条语句。这句导致了绘制问题。刚进入函数时，使用传入的字体（宋体）计算了字符串尺寸，后面判断了不需要缩放字体，结果真正绘制时使用的字体变成了下面语句中的Arial字体，并且还加了粗。两个字体计算出来的字符串大小肯定不一样，Arial字体算出来的要大一些，因此最后在矩形内绘制字符串时没有显示全，没有显示出来的内容应该是换行了。

Font realFont = new Font("Arial", fontSize, FontStyle.Bold);

解决方案

  由于函数所在程序集是在外部导入的，没有办法直接修改代码。只有将该函数的代码复制一份到模块代码中，将函数中写死的字体名称替换为函数输入参数中的字体名称，这样就解决问题了。修改后的显示效果如下图所示：
