AD查找相似对象使用进阶

　　本文介绍如何使用AD查找相似对象的功能，来快速修改丝印，线宽和封装。

1 快速修改丝印

　　可以使用查找相似对象的方式来快捷修改。
　　放置板子的名字和投板日期。其它需要说明的事项。

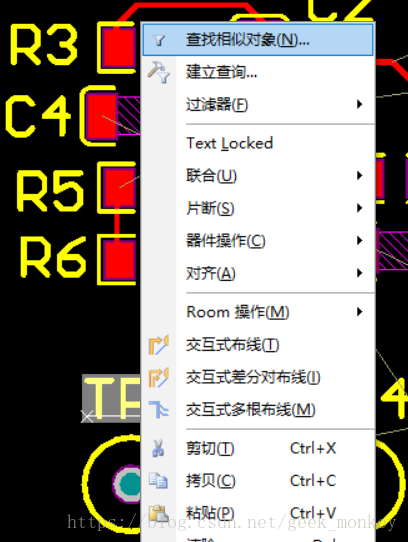

　　例如，快速调整丝印的大小和类型。默认的文字是无法显示中文的，需要把文本的类型改为truetype可以先左键点击任意一个标识，然后点击右键，查找相似对象。

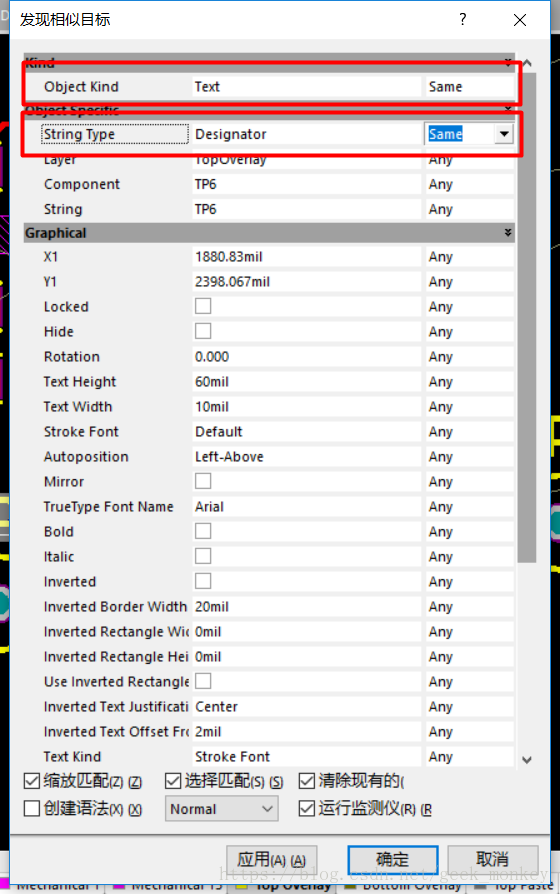

　　可以通过“发现相似目标”页面内的信息来快速筛选符合要求的标识

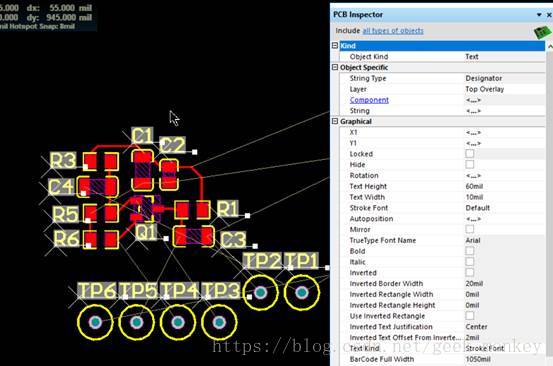

　　然后可以发现所有的器件已经被选中，且弹出一个“PCB inspector”的页面

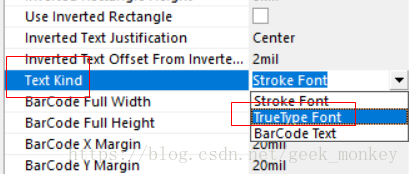

　　可以将text kind调整为TrueType Font

　　也可以修改字符的大小，

2 使用查找相似对象与通配符快速选择器件

　　通配符是星号*

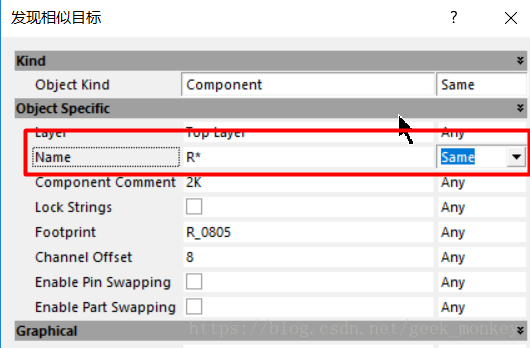

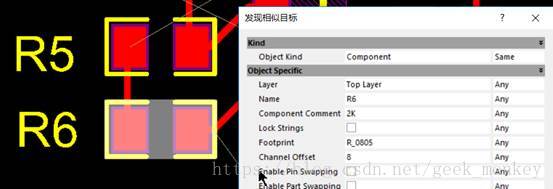

　　另外，查找相似对象中可以使用通配符的功能，例如，想找到所有的电阻，先选中一个电阻，然后在电阻上右键查找相似对象，将name改为R*


　　然后可以对电阻进行批量的修改，比如修改封装。

3批量修改线宽

　　例如，VCC网络的线宽要批量修改为20MIL

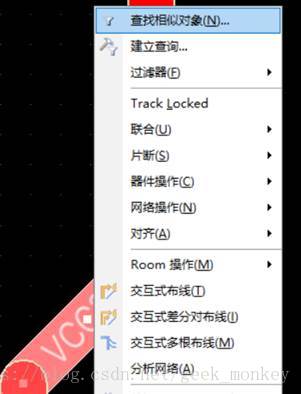

　　先选中任意一根VCC的线，然后点击右键，查找相似对象。

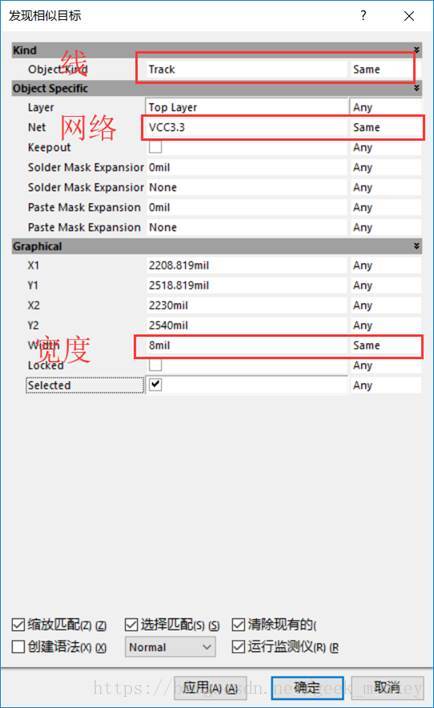

需要修改的对象有以下特征
　　1 类型是线
　　2 网络是VCC
　　3 现在的宽度是8mil

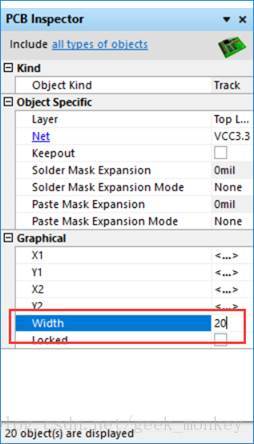

　　点击确定以后，软件会自动选择满足要求的对象，并弹出一个PCB Inspector
　　把width修改为20，然后按回车

4 在原理图中批量修改器件封装

　　查找相似对象也可以用于原理图中的器件。比如把0805的封装都改为0603.

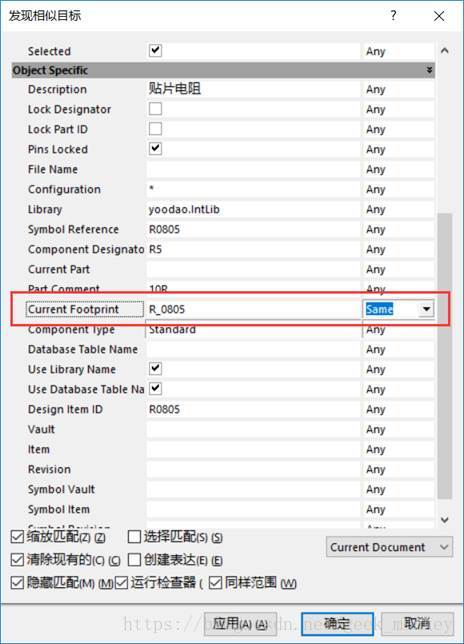

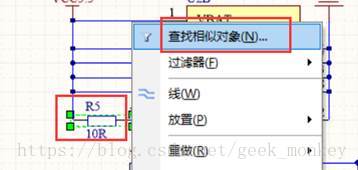

　　找一个0805的电阻，右键查找相似对象

　　封装改为same，点击确定

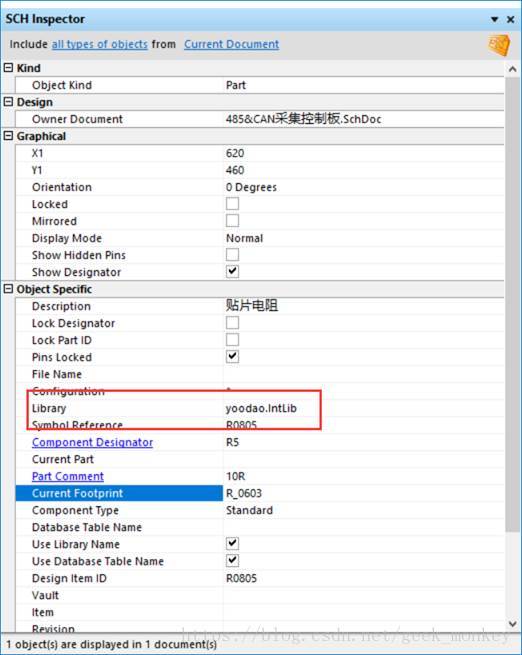

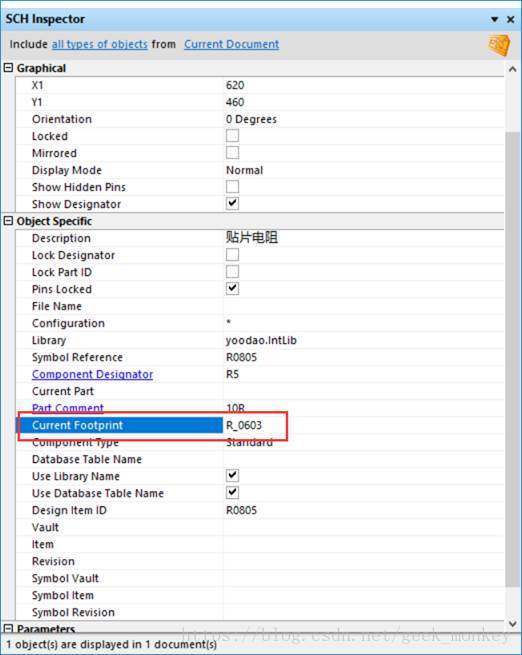

　　然后在SCH Inspector里，把封装改为R_0603，注意，是手动输入。然后点击确定。

5 在原理图中批量修改器件的库来源

　　跟上边查找相似对象类似，只把library改一下就行。注意，也是手动输入
