摄像跟踪功能失效的系统化解决方案

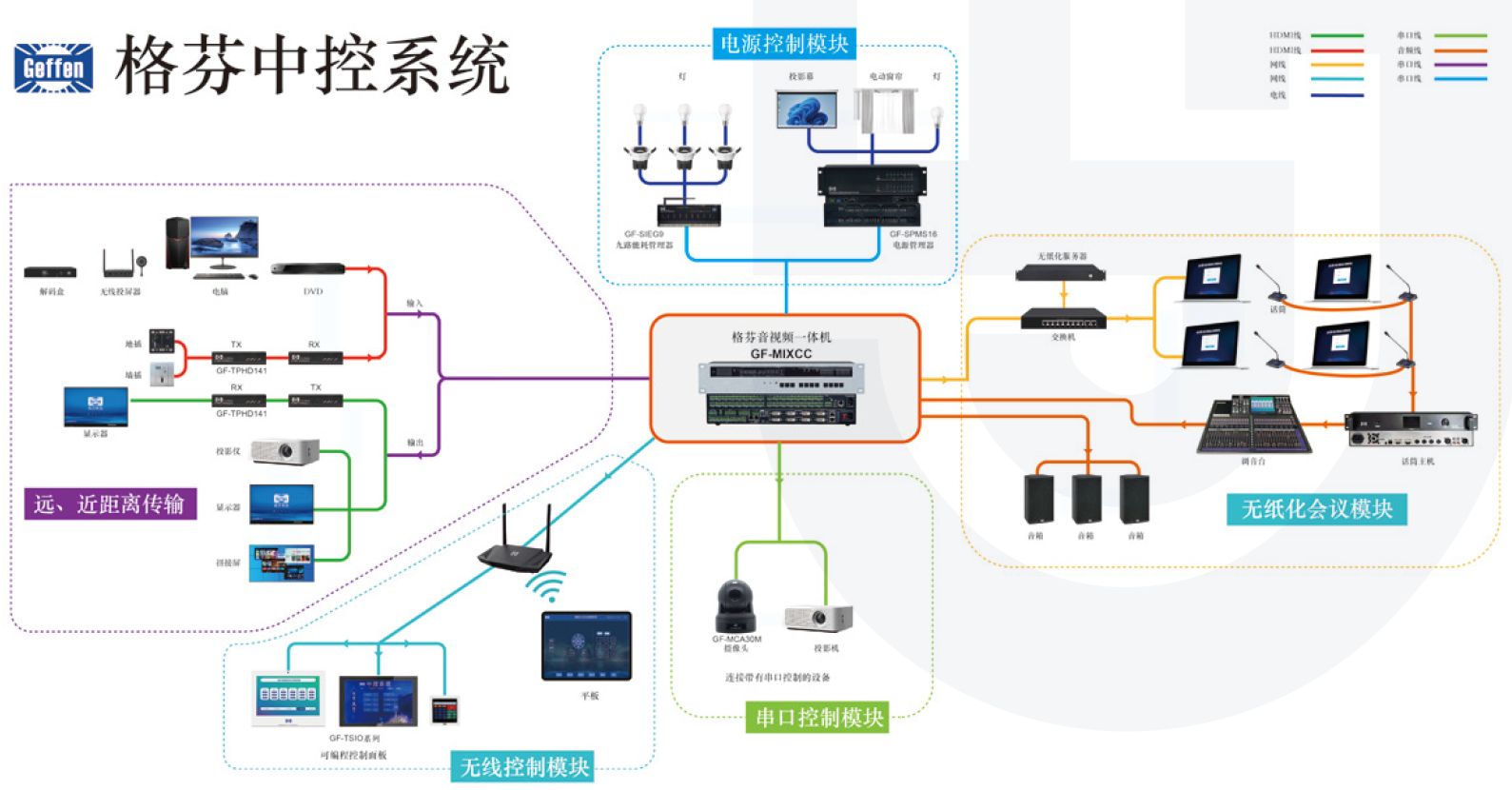

可编程中控系统摄像跟踪功能失效的系统化解决方案

一、连接与信号链路排查

1. 物理连接检查
   • 视频信号线：确认HDMI/SDI/BNC线缆无断裂、接口无松动，尝试更换线材或接口（如从HDMI 1切换至HDMI 2）。
   • 控制信号线：检查RS-232/RS-485控制线是否接反（如A/B线对调），使用万用表测量导线通断。
   • POE供电：若摄像头GF-MCA20通过POE供电，检查交换机POE端口指示灯，确认供电正常（如绿灯常亮）。
2. 信号质量测试
   • 视频信号：使用视频信号发生器输入标准测试图（如彩条信号），观察显示器是否显示异常。
   • 控制信号：通过串口调试工具协议指令（如0xFF 0x01 0x00 0x08 0x00 0xFF），验证摄像头是否响应转动。

二、软件与协议配置

1. 跟踪模式设置
   • 预设位调用：在控制软件（如GEFFN Manager）中设置并调用预设位（如 Preset 1-100），确认摄像头能否准确定位。
   • 灵敏度调整：GF-MCA20降低跟踪灵敏度（如从5档调至3档），避免因画面微小变化导致误跟踪。
   • 跟踪区域：框选关键区域（如讲台），排除无关区域干扰。
2. 协议与波特率匹配
   • 协议选择：确认GF-MCA20摄像头支持VISCA、PELCO-D/P或自定义协议，并与中控主机协议库匹配。
   • 波特率设置：核对波特率（常用2400/4800/9600/19200）、数据位（8位）、停止位（1位）、校验位（None/Even/Odd）。
   • 地址码：检查摄像头地址码（如VISCA协议地址1-7），避免与网络中其他设备冲突。

三、硬件与固件诊断

1. 摄像头硬件检测
   • 镜头与传感器：清洁镜头表面，检查传感器是否有污渍或损坏（如红外滤镜脱落）。
   • 云台机械：手动旋转云台，确认无卡顿或异响，必要时加注润滑油。
   • 固件升级：访问官网下载最新固件（如V2.5.1），通过U盘或TFTP网络升级。
2. 中控主机配置

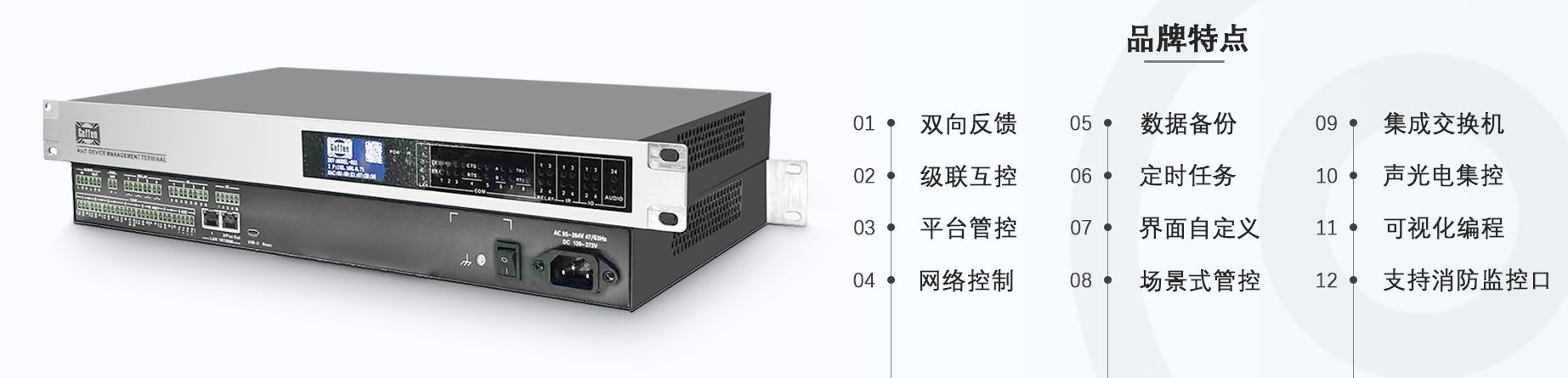

   • COM口分配：在格芬科技GF-MAXCC主机设置中为摄像头分配独立COM口（如COM1），避免与其他设备共用导致冲突。
   • GPIO触发：若通过GPIO触发跟踪，检查触发信号电平（如3.3V/5V）与摄像头要求匹配。
   • API调用：若通过HTTP API控制，使用Postman发送JSON指令（如{"command":"track_on"}），验证接口响应。

四、环境与干扰排查

1. 电磁干扰
   • 屏蔽线缆：使用铁氧体磁环包裹控制线，减少电磁辐射干扰。
   • 设备间距：将摄像头远离大功率设备（如无线路由器、变频器），保持间距≥1米。
   • 接地处理：确保摄像头与中控主机共地，接地电阻≤4Ω。
2. 光照条件
   • 补光灯：在低光照环境下开启红外补光灯，调整亮度避免过曝。
   • 逆光补偿：启用摄像头WDR（宽动态范围）功能，改善逆光场景跟踪效果。

五、高级排查工具

1. 协议分析仪
   • 数据抓包：使用USB转RS-232抓包工具（如USB-232-P）捕获控制指令，分析请求/响应是否匹配。
   • 时序分析：检查帧间隔（应≥3.5字符时间），避免因时序错误导致丢包。
2. 示波器测试
   • 信号质量：测量RS-232/RS-485信号幅值（正常为±5V~±15V），抖动应≤50ns。
   • 噪声抑制：在信号线并联TVS二极管（如P6KE6.8CA），抑制瞬态干扰。

六、典型案例与解决方案

• 案例1：某会议室摄像头无法跟踪发言人，经查为RS-232线接反，对调A/B线后恢复。
• 案例2：教室摄像头跟踪抖动，降低灵敏度至2档后稳定。
• 案例3：展厅摄像头夜间失效，开启红外补光灯后正常跟踪。

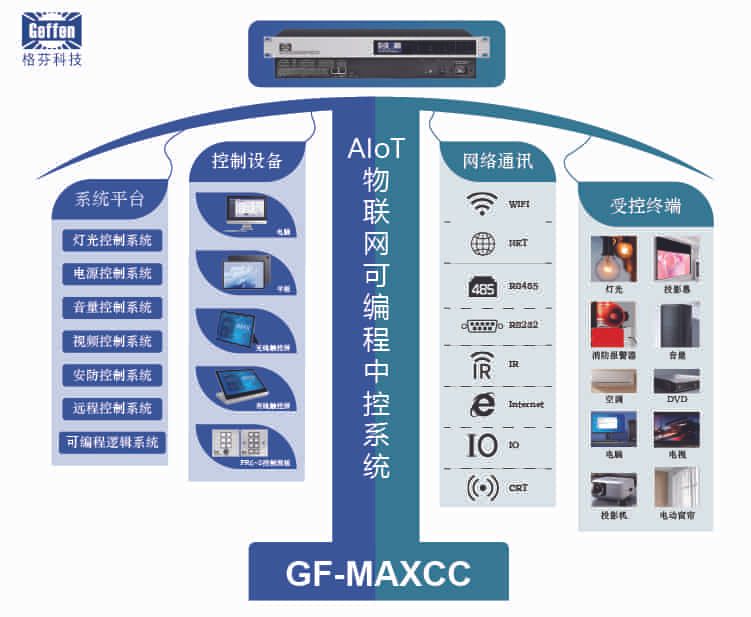

通过以上步骤，格芬科技GF-MAXCC可系统性解决摄像跟踪功能失效问题。若仍无法解决，建议联系厂商技术支持，并提供设备日志、协议报文等关键信息以便深入分析。
