胶片打印、排版、自助打印（二）

一、DICOM打印的两种类型

灰度图像打印：

 彩色图像打印：

 通常情况下RGB类型DICOM图像包含如下的内容：

1. (0028,0010)Rows
   图像的高度

2. (0028,0011)Columns
   图像的宽度

3. (0028,0030)Pixel Spacing
   图像像素间距，读取Pixel Data的时候不需要，主要用于长度测量。

4. (0028,0100)Bits Allocated
   一个像素取样点存储时分配到的位数，一般RGB的图像，每一个颜色通道都使用8位，所以一般取值为8。对于灰度图像，如果是256级灰阶，一般就是8位。如果高于256级灰阶，一般就采用16位。

5. (0028,0101)Bits Stored
   一个像素取样点存储时使用到的位数。比方说示例中CT影像，采用的是4K灰阶，像素值取值范围为0~4095，所以使用到的位数为12位。

6. (0028,0102)High Bit
   最高位序号，它定义了存储点在分配的内存中的排列方式，它的值是最后一个bit的序号。如果第一个bit放在0位，那么最后一个bit为Bits Stored -1。

7. (0028,0103)Pixel Representation
   如果这个值为0， 这表明是无符号类型，其VR类型应该为US，Unsigned Short. 如果这个值为1， 这表明为有符号类型，其VR类型应该为SS，Signed Short.

8. (0028,1050)Window Center 和 (0028,1051) Window Width
   窗宽窗位

9. (0028,1052)Rescale Intercept 和 (0028,1053)Rescale Slope
   用于根据像素值计算原始值，比方说，CT可以用于计算HU值。
   比方说：HU = Rescale Slope * X + Rescale Intercept.

10. PhotometricInterpretation 如是RGB图像，则其值为RGB

11. Planar configuration (0028,0006)  定义了各个彩色通道值在Pixel Data中排列的排列方式。当此值为0的时候，它这样排列的RGBRGBRGBRGBRGB。
    当此值为1的时候，它是这样排列的：RRRRR……GGGGG…….BBBBB。

二、组建待打印的dataset

        构建待打印的dataset，图像部分相关代码如下：

if (EC_Normal == status) status = DVPSHelper::putStringValue(dataset, DCM_PhotometricInterpretation, photometric.c_str());
	if (EC_Normal == status) status = DVPSHelper::putUint16Value(dataset, DCM_SamplesPerPixel, samplesPerPixel);
	if (EC_Normal == status) status = DVPSHelper::putUint16Value(dataset, DCM_Rows, info.filmImage.height);
	if (EC_Normal == status) status = DVPSHelper::putUint16Value(dataset, DCM_Columns, info.filmImage.width);
	if (EC_Normal == status) status = DVPSHelper::putUint16Value(dataset, DCM_BitsAllocated, info.filmImage.bitStored);
	if (EC_Normal == status) status = DVPSHelper::putUint16Value(dataset, DCM_BitsStored, info.filmImage.bitStored);
	if (EC_Normal == status) status = DVPSHelper::putUint16Value(dataset, DCM_HighBit, info.filmImage.bitStored - 1);
	if (EC_Normal == status) status = DVPSHelper::putUint16Value(dataset, DCM_PixelRepresentation, 0);

 三、上层构建RGB图像数据

        作者使用Qt，所以定义RGB888格式的QImage图像，以限定像素排列顺序为RGBRGBRGBRGBRGB

QImage print_image = image.convertToFormat(QImage::Format_RGB888);

        获取bits，然后供dicom图像写入。

info.filmImage.bits = print_image.bits();

        [重要！！！] 图像对齐。BMP图像的宽要求是4的整数倍，因此需要规范输入的图像宽度（使用QImage会自动执行该操作，但不能直接使用QImage.width 作为dicom图像的宽度/columns）。

info.filmImage.width = print_image.bytesPerLine() / samplesPerPixel;

 四、打印图像分页

根据打印的序列图像总数和布局单元格数量，计算总页数：

		m_total = m_imageItems.size() / getFilmCount();
		if (m_imageItems.size() % getFilmCount() != 0)
			++m_total;
		if (m_total < 1)
			m_total = 1;

获取当前页关联图像列表：

int pageCount = getFilmCount();
	int start = (m_current -1) * pageCount;
	return m_imageItems.mid(start, pageCount);

 五、打印效果预览

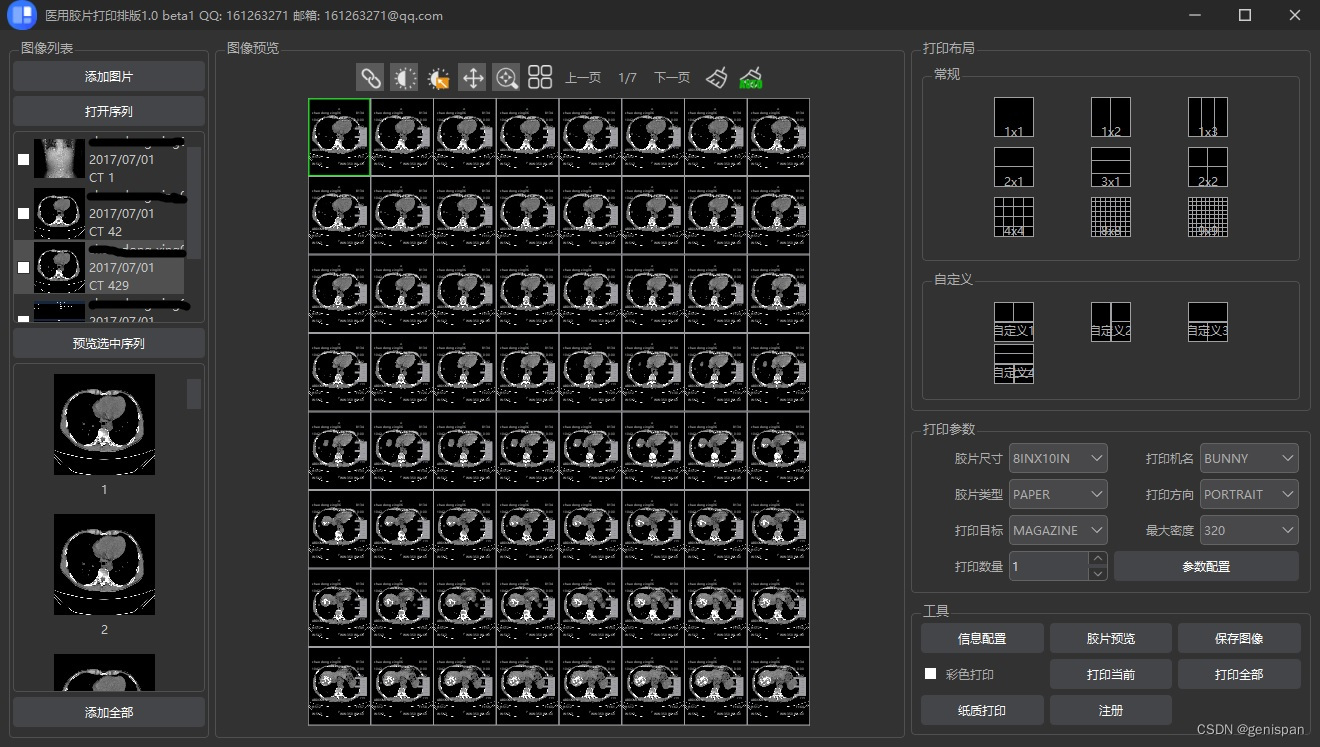

灰度图像打印：

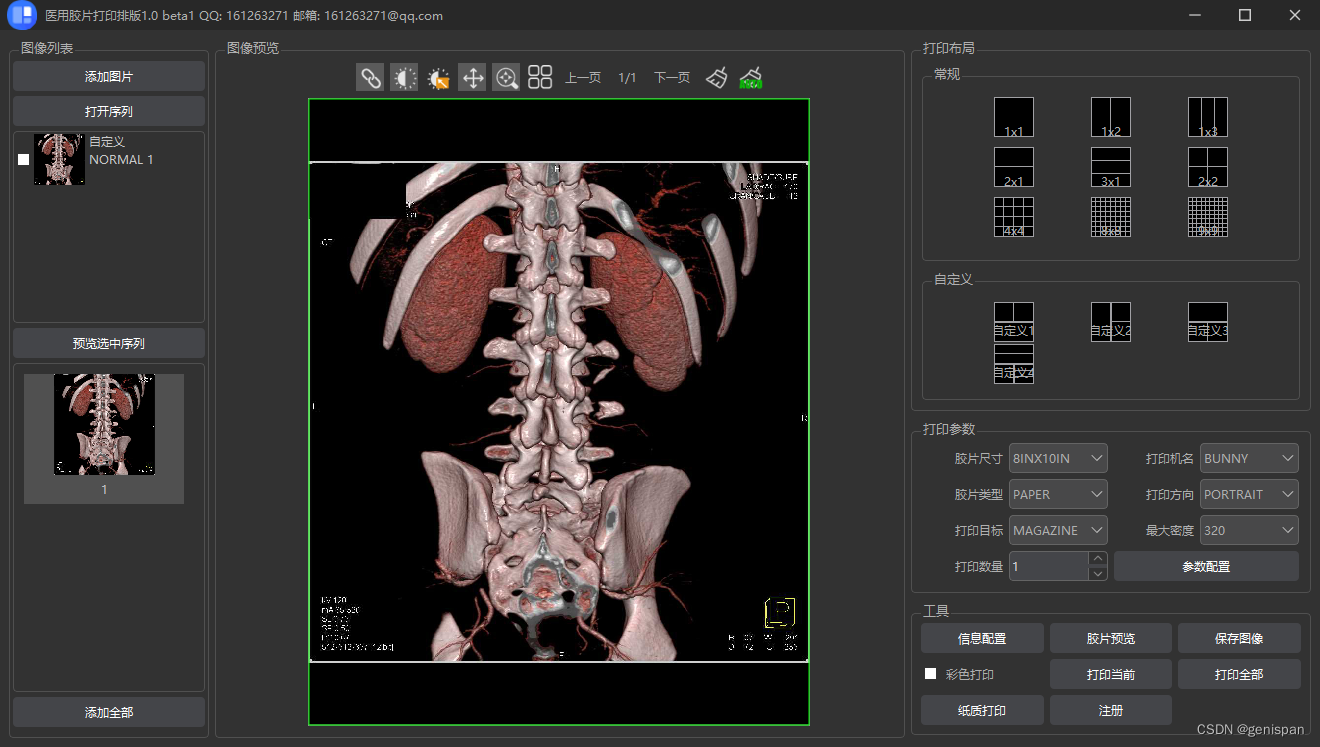

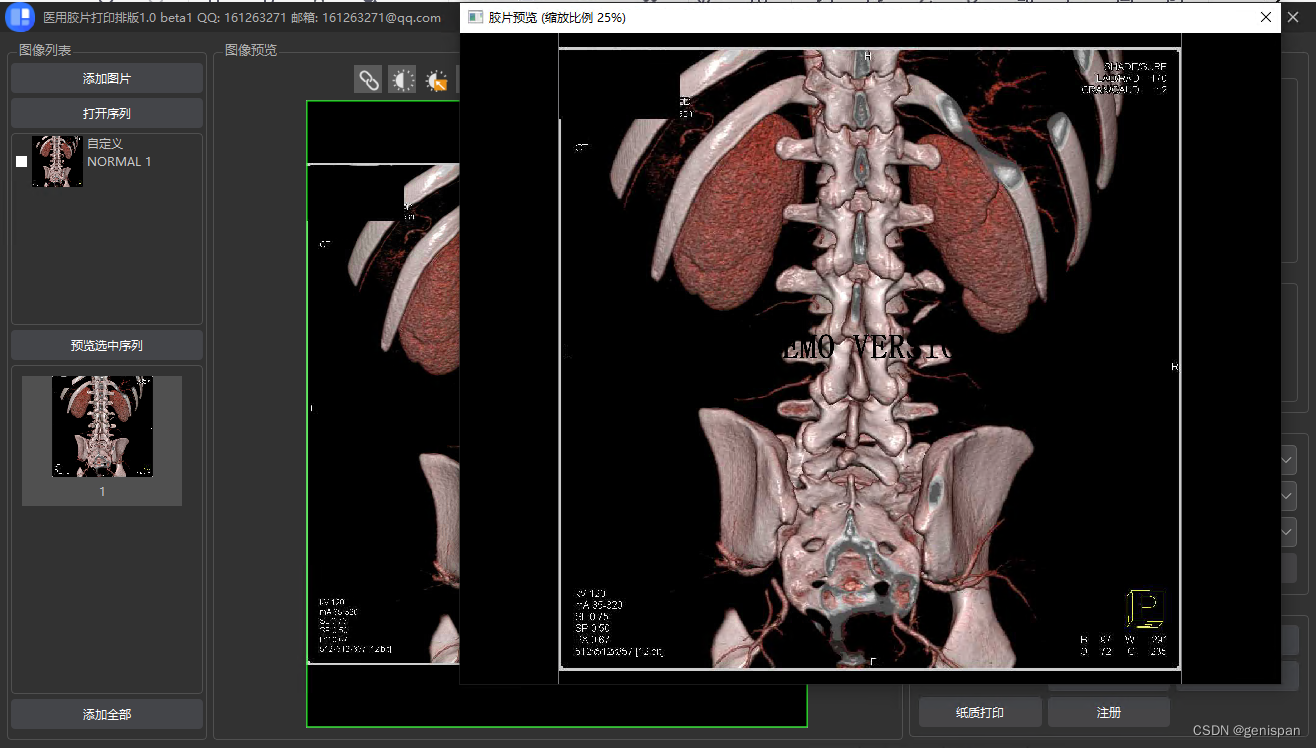

 彩色图像打印：
