自定义端口流量监控并结合到prometheus+grafana

一、获取端口流量

要自定义端口流量监控到普罗再到grafana，第一步就是需要获取到各个端口的流量，网上有很多工具可以获取到（比如iftop，nethogs等等），但都需要工具一直在后台运行，并且这些工具输出的数据不方便提取出来，所以我使用的是iptables统计端口流量，方法如下：

1.添加端口监控

#流量又分为上行和下行流量，所以需要分别在INPUT表和OUTPUT表添加端口监控，后续只针对INPUT表演示，OUTPUT表同理的
#根据自己的需求添加对应的端口
iptables -A INPUT -p tcp --dport 3306
iptables -A OUTPUT -p tcp --sport 3306
iptables -A INPUT -p tcp --dport 22
iptables -A OUTPUT -p tcp --sport 22

查看效果

iptables -nL INPUT -v -x
iptables -nL OUTPUT -v -x

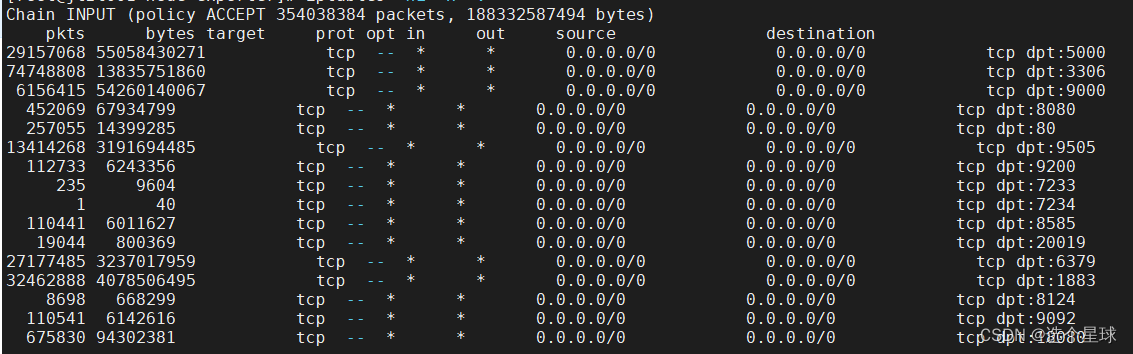

如下图，输出了各个端口的下行流量，单位是byte

2.提取流量

代码如下，就不细说了，

for i in $(iptables -nL INPUT -v -x -w 5 | sed -nr '/pkts|INPUT/!p' | awk '{print $NF}')
do
T=$(printf "%.2f" $(echo "scale=3;$(iptables -nL INPUT -v -x -w 5 | sed -n "/$i/p" | awk 'END{print $2}') / 1000000"  | bc))
echo "node_port_input_traffic{port=\"$i\"}" $T
A=$(printf "%.2f" $(echo "$A+$T"  | bc))
done
echo "node_port_input_traffic{port=\"all\"}" $A

以上提取出了各个端口的下行流量及总流量，并将单位换算成MB。

二、自定义node-exporter监控项

1.打印监控数据到prom文件

上面提取出了各个端口的流量使用量，还需要通过node-exporter将数据传递到普罗，所以需要先学会如何自定义node-exporter的监控项。

想要详细了解可以看：

Node Exporter textfile 自定义指标收集器https://blog.csdn.net/qq_34556414/article/details/123478015?spm=1001.2014.3001.5506也可以直接使用一下脚本，得到node-exporter想要的 .prom文件

脚本名称路径为：/opt/node-exporter/input_traffic.sh

#!/bin/bash
source /etc/profile
echo "# HELP node_port_input_traffic some ports use traffic"
echo "# TYPE node_port_input_traffic gauge"
A=0
for i in $(iptables -nL INPUT -v -x -w 5 | sed -nr '/pkts|INPUT/!p' | awk '{print $NF}')
do
T=$(printf "%.2f" $(echo "scale=3;$(iptables -nL INPUT -v -x -w 5 | sed -n "/$i/p" | awk 'END{print $2}') / 1000000"  | bc))
echo "node_port_input_traffic{port=\"$i\"}" $T
A=$(printf "%.2f" $(echo "$A+$T"  | bc))
done
echo "node_port_input_traffic{port=\"all\"}" $A

将该脚本做成计划任务，我这里设置成每隔一分钟统计一次数据，并输出到相应目录的

计划任务如下：

* * * * * /usr/bin/bash /opt/node-exporter/input_traffic.sh > /opt/node-exporter/input_traffic.prom

讲监控指标及数据打印到/opt/node-exporter/input_traffic.prom

2.容器部署node-exporter

部署如下：

docker run -d --name node-exporter -p 9100:9100 -v /opt/node-exporter:/opt/node-exporter --restart always -e TZ=Asia/Shanghai prom/node-exporter --collector.textfile.directory  /opt/node-exporter

以上部署了node-exporter，并指定了监控指标目录

3.验证结果

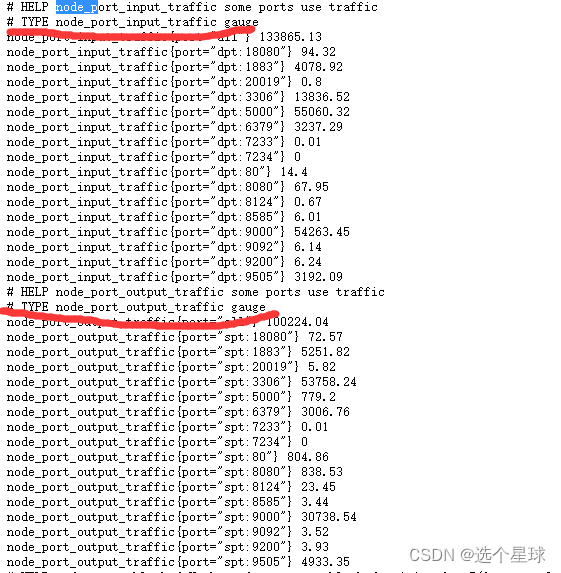

访问node-exporter web界面可以看到自定义输出的监控指标

三、自定义grafana面板

执行这一步之前，需要先部署grafana和prometheus，网上也有很多部署教程，就也不细说了。

1.导入面板

登录grafana，导入面板，也可以直接自定义面板。我这里导入的是ID为11206的面板



2.修改面板

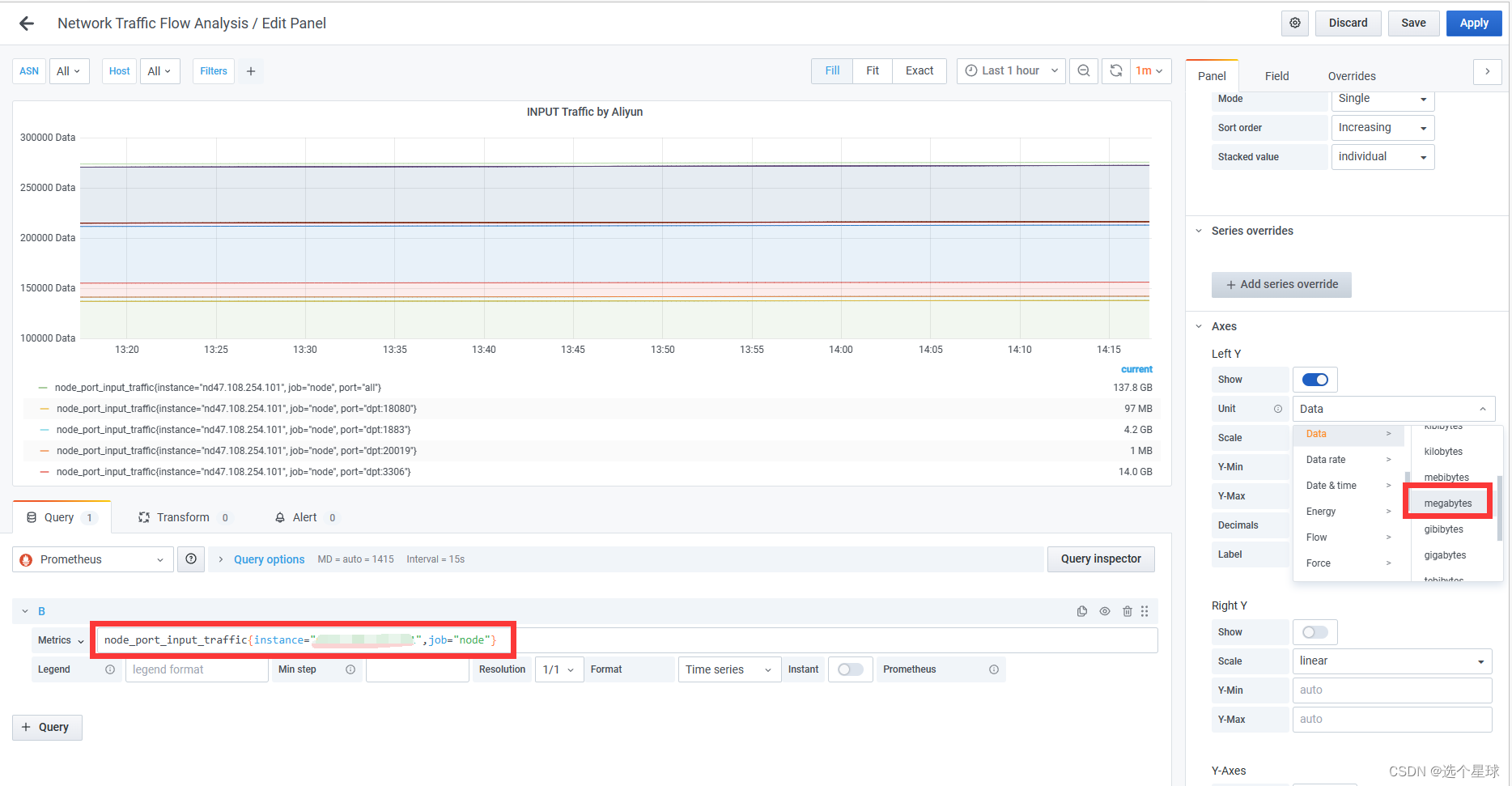

导入的面板并不能直接使用，需要修改成上面自定义的监控指标，还有指标单位。



同理，将其余三个面板的指标和单位修改了，效果如下：



至此，自定义流量监控指标就完成了。
