Linux C基于OpenTCN trdp的SDTv2安全协议实现

1、SDTv2 协议

       1.1  SDTv2协议基本概述

        安全数据传输协议（Safe Data Transmission version 2，SDTv2）是一种在应用数据层增加安全数据传输的协议，主要适用于列车以太网通信，也可用于 MVB 通信。定义在IEC61375-2-3 的附录 B 中。SDTv2提供了在一个安全相关（重要）数据源（SDSRC）和一个 / 多个安全相关数据宿（SDSINK）之间的安全通信路径。该安全通信路径称作“SDTv2 通道”。SDSRC 侧SDTv2 层的主要任务是添加协议信息，在发送之前构成传输层数据安全传输所必需的 VDP。SDSINK 侧 SDTv2 层确认已接收的 VDP，如果确认成功则在 SDTv2 应用接口呈现已包含的重要数据。所有安全相关数据源（SDSRC）都应由一个源标识符（SID）标识。SID 是按照下列数据结构，通过 SC-32 循环冗余校验计算得到的一个 UINT32 值。初始值应为‘FFFFFFFF’H。

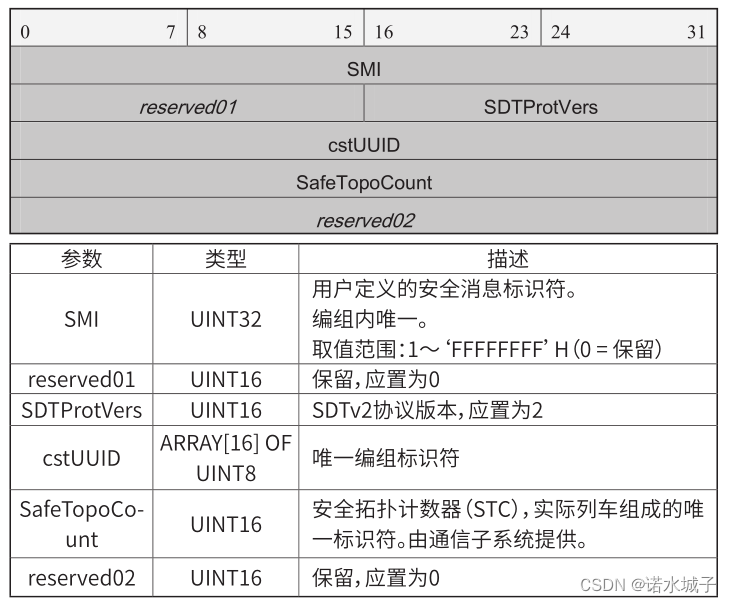

源标识符（SID）

图1

重要数据包（VDP）

     重要数据包（Vital Data Packet，VDP）置于 TRDP 过程数据报文的用户数据部分中，数据结构如图

图2

VDP 数据格式如图下图 所示：

图3

SDSRC 使用图1 中计算的 SID 作为初始值，对重要过程数据、用户数据版本、安全序列计数器进行 SC-32循环冗余校验计算得到 SafetyCode，生成 VDP 发送出去。SDSINK 接收到 VDP 后，通过 TRDP 定义的源 IP、目的 IP、ComId 找到对应发送方，根据发送方的预定义信息得到 SMI 等数据，使用 SC-32 计算对应 SID，然后用SID 作为初始值，对接收到的重要过程数据等信息再次使用 SC-32 计算应该得到的 SafetyCode，与实际接收到的SafetyCode 进行对比，判断 VDP 的是否正确。

SDTv2数据包

  1.2  安全数据收发

SDTv2 需要配置下列时间参数：

        T tx_period ：VDP 发送周期，为 SDSRC 定义。
        T rx_period ：VDP 接收（采样）周期，为 SDSINK 定义。
        T rx_safe ：SDSINK未收到新的重要数据的最大容忍时间。
        T guard ：SDSINK 用 于 检 测 出 SDSRC 冗 余 组 中 多 个SRSRC 处于激活状态的时间。

1.2.1 安全数据发送（SDSRC）

        SDSRC 根据定义的 T tx_period 周期性的发送 VDP，每发一个 VDP 安全序列计数器（SSC）增加 1。冗余 SDSRC 同一时刻只有一个在发送 VDP，另外一个不发送。

冗余切换时间：
T red ≤ T rx_safe – 2 × max(T tx_period ,T rx_period )

1.2.2 安全数据接收（SDSINK）

        SDSINK 接收并验证 VDP，将验证通过的数据呈现给SDTv2 应用程序接口。

1.2.2.1 VDP 种类

VDP 可以分为以下种类：
正确 VDP：SafetyCode 校验正确且用户数据版本正确的 VDP。
重复 VDP：本次经过校验的 SafetyCode 与上次经过校验的 SafetyCode 相同的 VDP。
初始 VDP：不是重复 VDP，或者上电 / 重启后第一个
正确 VDP，或者通信中断恢复后第一个正确 VDP，或者SDSRC 冗余切换后第一个正确 VDP。
新鲜 VDP：正确 VDP，且不是初始 VDP，且 SID 是初始 SID，且 SSC 延续上个初始或新鲜 VDP 的 SSC。
有效 VDP：新鲜或者重复 VDP。

1.2.2.2 VDP 有效性检查

        SDSINK 在收到初始 VDP 之后，记录下当前 SSC i ，然后等待接收下一个 VDP。如果下一个 VDP 的 SSC i+1 范围在：SSC i +1 <= SSC i+1  <= SSC i+ T rx_safe / T tx_period ，则为新鲜
VDP，如果 SSC i = SSC i+1 ，则为重复 VDP。此时 SSC i+1 作为新的 SSC i 记录下来，再次等待接收下一个 VDP。其他 SSC无效。SDSINK 将通过校验正确且 SSC 新鲜或者重复的 VDP判断为有效 VDP，呈现给应用程序接口。

1.2.2.3 宿时间监测

        SDSINK 接收到初始 VDP 之后开始计时，如果在 T rx_safe时间内收到新鲜 VDP，则重新开始计时。当超过该时间未收到新鲜 VDP 时，SDSINK 判断数据接收超时，安全通信丢失，等待再次收到初始 VDP 后开始计时，安全通信恢复。

1.2.2.4 保护时间检查

        保护时间检查用于检测两个冗余 SDSRC 均激活的情况。保护时间 T guard 应从接收初始 VDP 之后开始计时，并且持续时间为 T rx_safe 的倍数（可配置）。SDSINK 在接收到一个 SDSRC 初始 VDP 之后开始计时，如果在 T guard 时间内收到了其冗余 SDSRC 的初始 VDP，则 SDSINK 判断保护时间违反，安全通信丢失。此时保护时间重新开始计时，直到Tguard 内未收到冗余 SDSRC的初始 VDP 停止计时，安全通信恢复。

1.2.2.5 延迟监测

        延迟监测用于监督 VDP 传输的延迟。在网络故障的情况下，延迟时间平均值可能会随时间增加。SDSINK 在接收到新鲜 VDP 的 SSC i 之后，对于下个 VDP 有一个预期SSC E =SSC i +1，实际采样得到的是 SSCs，当 SSC E -SSCs >=T rx_safe / T tx_period 时，SDSINK 判断延迟时间违反，安全通信丢失。当 SSC E -SSCs < T rx_safe / T tx_period 时，安全通信恢复。

1.2.2.6 通道监测

        通道监测用于检测 SDTv2 通道发生硬件或者软件故障后，传输故障率突然增加的情况。如果单位时间内接收到的带有不正确 SafetyCode 的 VDP 数量超过预定义的阈值（通道监测阈值），则SDSINK判断通道故障，指示安全通信丢失。当不正确 SafetyCode 的 VDP 数量小于阈值时，安全通信恢复。

二、Linux 系统基于OpenTCN TRDP的SDTv2实现

        本次是在Linux系统基于tcnopen-trdp-r2439-trunk开源源码实现trdp通讯，并实现SDTv2安全数据收发。

        具体实现源码:见附件

遇到的问题记录：

1、
