如何设置高程选项

本篇博文以ArcGISPro为例在场景地图中设置图层的高程选项。

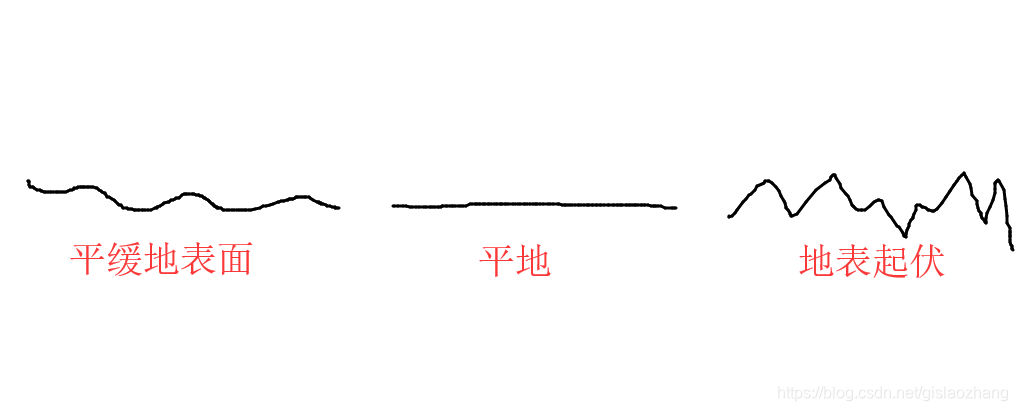

1、高程源

• 自定义
• 高程服务
• TIN
• DEM

其中在无网或者不勾选高程源选项的情况下，场景视图中的高程默认为0.



2、图层的高度选项怎么设置

垂直坐标系（默认为空即可）

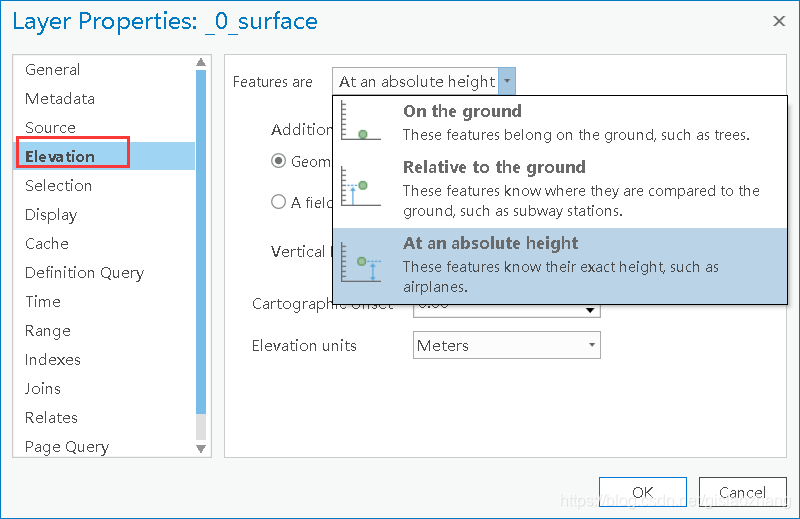

要素高度（相对高度、绝对高度、on the ground）

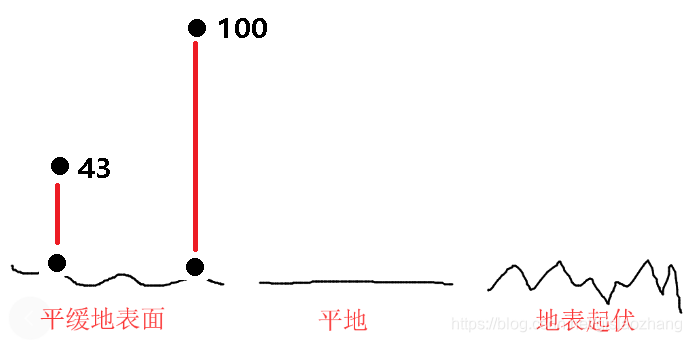

• 绝对高度（默认）

无论地表高程如何，始终发生在某个基准面上。

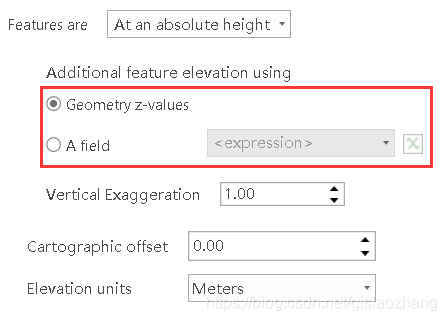

绝对高度有基于Z值和指定字段两种。如果要素图层没有Z值选项，可以通过copy feature工具来给要素图层赋予Z值。

制图偏移的单位默认是米，和地图单位有关。

夸张是倍数，例如：90*2=180，也就是夸张之后原先点的高程为90，现在为180；

• on the ground

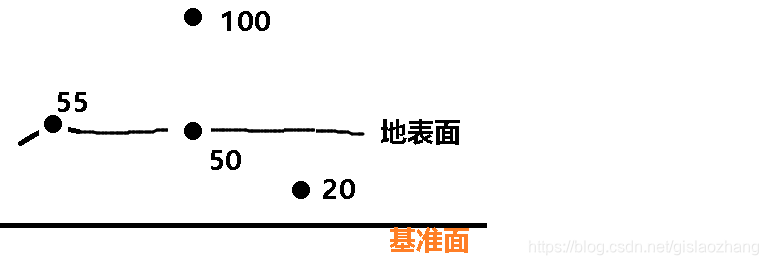

如果高程选项为on the ground，那么地面的高度为多少，点的高度就为多少。“物理统一，逻辑分离”。显示层面更改，本质上高度值不变。

• 相对高度

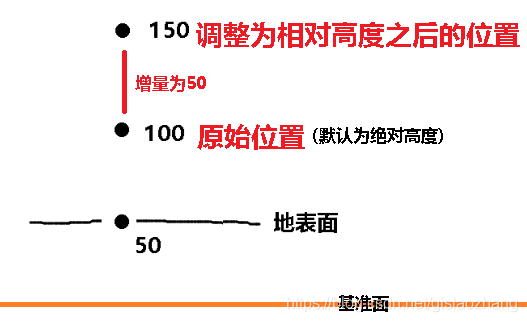

调整为相对高度之后，原先的点为100，现在为150，但是本身还是100.相对高度是相对于地表面的高度，增量是地表面的高程值。相对高度假设地表面的高度值为0，地物要素的显示高度都是基于地表面原始的高程抬升。

例如：p1点原始为100，地表面为50，调整相对高度之后，p1点的显示层面的高度就为：本身高度+地表面高度=100+50=150；

补充：

（1）不管高程选项是绝对高度、相对高度还是on the ground都只是显示层面的更改，更改后的数值可以在场景视图状态栏中查看高程值；

只有在“编辑”下才能更改其本身的高度，这样获取的Z值（存储在属性表中）信息就是更改过后的了。

（2）发布三维服务，只支持绝对高度。

（3）JS端可以对slpk进行前端偏移调整offset。Pro的偏移显示样式发服务时不会显示样式，但是可以在JS端来调整偏移。

（4）在Pro中如果模型悬空地面，可以通过move to设置Z值来让其不悬空。
