STC8G1K08A开发板改造

最新推荐文章于 2025-03-16 21:26:53 发布

Rain邓

最新推荐文章于 2025-03-16 21:26:53 发布

阅读量3.2k

点赞数 12

分类专栏： STC8 文章标签：单片机 51单片机 mcu

本文链接：https://blog.csdn.net/github_38203983/article/details/142298595

版权

STC8 专栏收录该内容

1 篇文章

订阅专栏

文章目录

前言
一、基本原理图
二、改板说明
- 1.改动原理
- 2.板子改动说明
三、简单的点灯程序

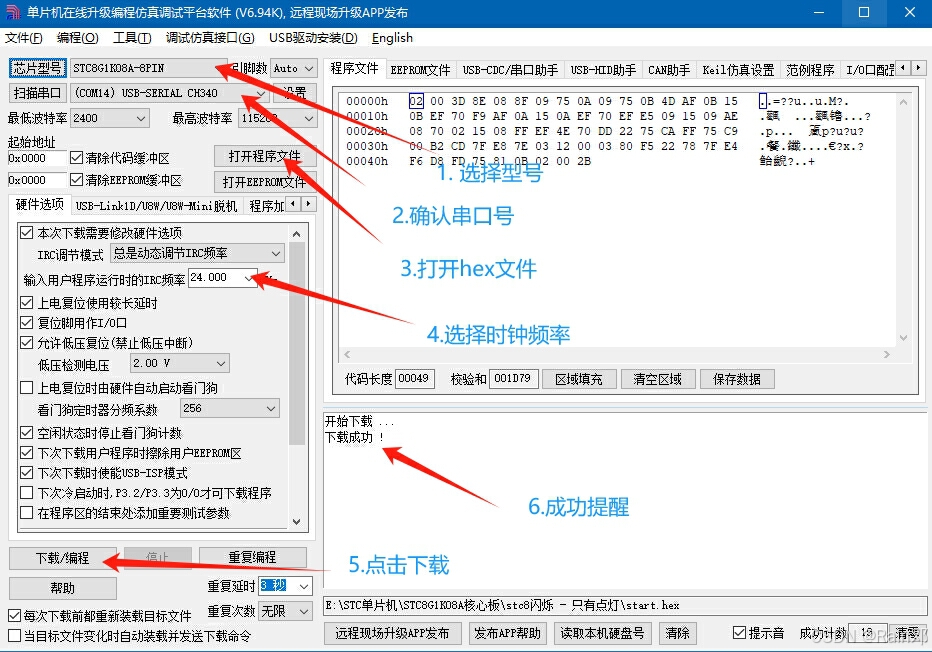

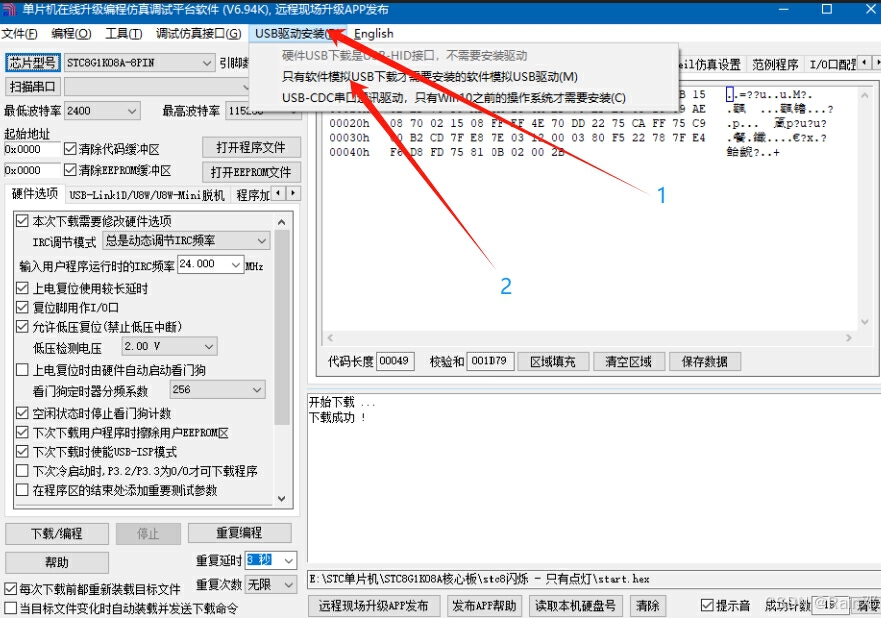

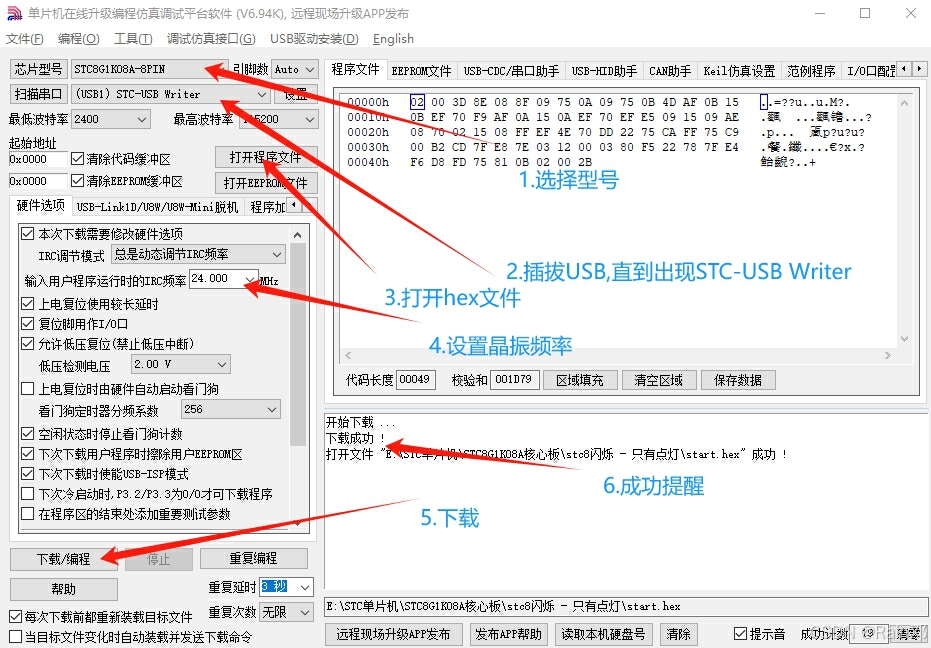

四、程序下载
五、总结
附件

前言

这几天在某宝发现一款小巧迷你的开发板,特点如下:

STC8G1K08A主控
自带USB typep-C,无需下载器即可烧录程序(需要安装驱动程序)

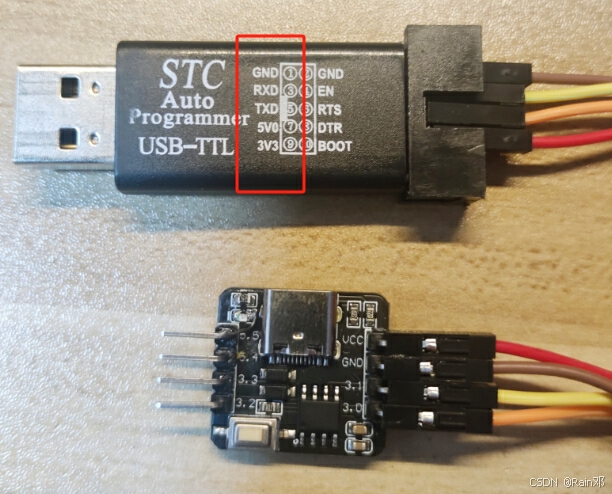

– 也可以使用USB转TTL进行下载
自带按键+LED

一、基本原理图

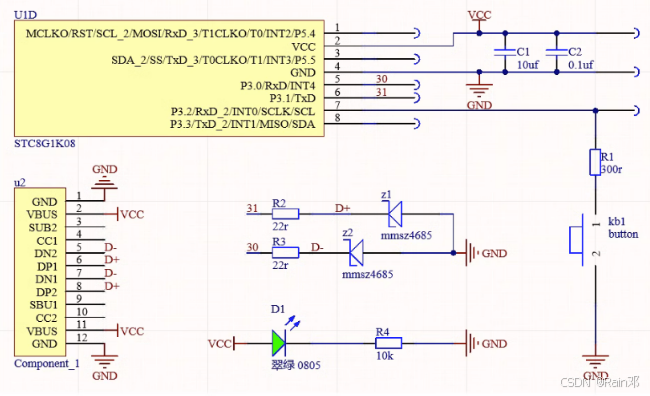

厂家提供的原理图可以看到,元件还是挺简单的.

按键接P3.2引脚
LED接电源
USB供电/排针供电 (电压范围1.9V~5.5V)
USB信号接P3.0和P3.1

但有个问题:LED没有接单片机的IO,无法被单片机控制.
所以 ,有必要对它进行小改.

二、改板说明

1.改动原理

改动说明

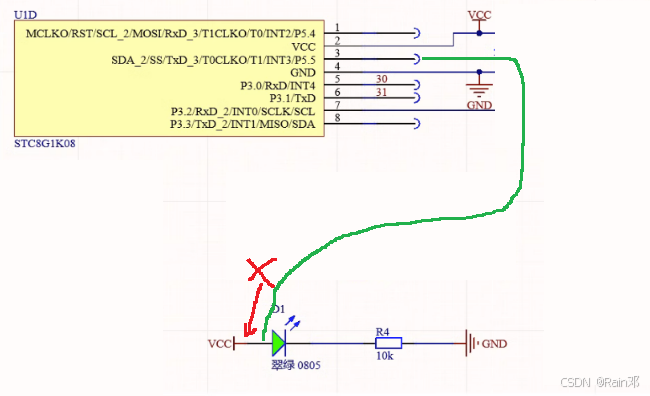

图中红色部分: 隔断LED 与电源VCC的接线
图中绿色部分: 使用导线解P5.5与LED连起来
改动后,就能用P5.5控制LED口,实现对LED的控制

2.板子改动说明

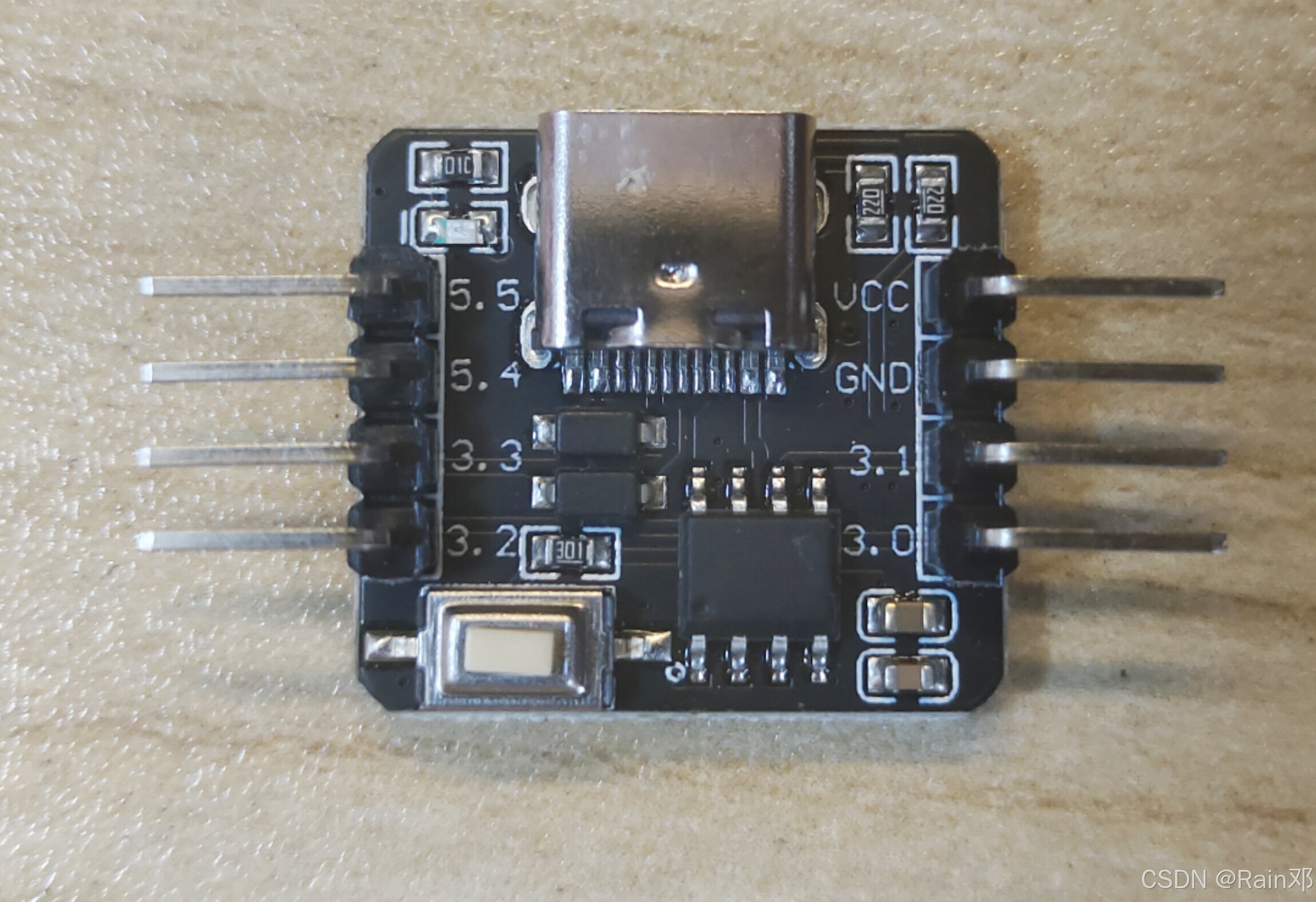

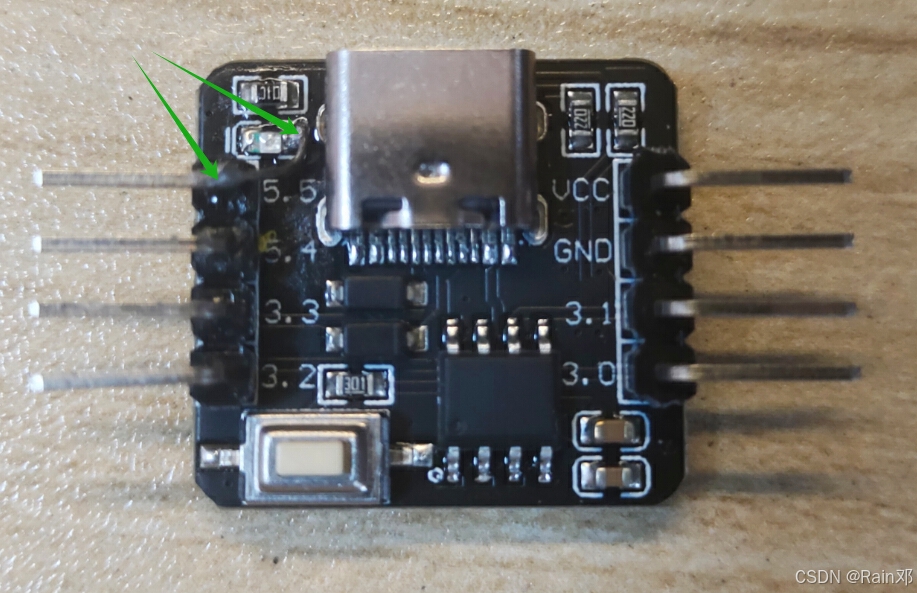

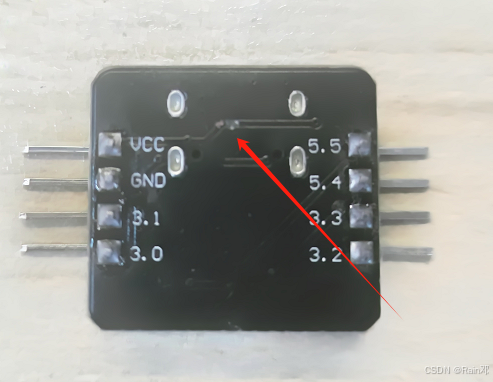

隔断位置使用刻刀或其他工具,将红色位置的线隔断.
