概述

/proc/sysrq-trigger 是 Linux 内核提供的一种强大的调试和故障排除工具，允许用户通过写入特定命令来触发系统请求（SysRq）功能，类似Windows系统卡了之后我们通常会通过ctrl+alt+delete按键来进行任务管理的操作。以下是在Ubuntu 18.04.6 LTS版本的系统上对它进行的实证，具体的执行结果需结合您自己的结果，仅供参考：

基本功能

/proc/sysrq-trigger 提供了与系统进行低级别交互的方法，通常用于系统恢复和调试任务。通过它，用户可以在没有物理键盘的情况下，通过命令行实现各种 SysRq 操作。

使用方法

确保 SysRq 功能已启用

查看 SysRq 功能是否启用，运行 cat /proc/sys/kernel/sysrq，若输出为非0则已启用；若为 0，可通过 echo 1 | sudo tee /proc/sys/kernel/sysrq 启用。/proc/sys/kernel/sysrq数值的含义如下:

bit号	含义
1(0x1)	允许的 sysrq 功能的位掩码
2(0x2)	启用对控制台日志级别的控制
4(0x4）	启用对键盘的控制（如 SAK、unraw）
8(0x8）	启用调试转储（例如进程等的调试转储）
16(0x10）	启用同步命令
32(0x20）	启用重新只读挂载
64(0x40)	启用向进程发送信号（如 term、kill、oom-kill）
128 (0x80)	允许重启 / 关机
256 (0x100)	允许对所有实时任务进行调整优先级

为使设置在重启后保持，可在 /etc/sysctl.conf 文件中添加 kernel.sysrq = 1，然后运行 sudo sysctl -p 使更改生效。

触发 SysRq 命令：使用 echo 命令将特定命令写入 /proc/sysrq-trigger 来触发相应的 SysRq 功能。例如，echo m | sudo tee /proc/sysrq-trigger 可将当前内存信息 dump 到终端。

使用实例详细说明

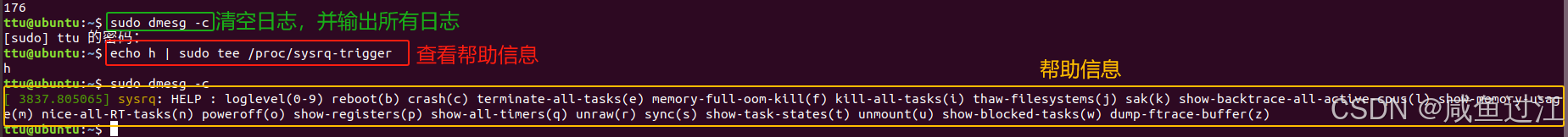

1.显示帮助信息(h)

命令

echo h | sudo tee /proc/sysrq-trigger

示例

在这里插入图片描述

帮助信息(HELP)详细说明如下表:

命令	功能	使用场景
number(0~9)	设置控制台日志级别，控制哪些内核消息将打印到控制台。（例如，“0”将使只有紧急消息如 PANIC 或 OOPS 才能打印到控制台）	需要控制内核消息输出的详细程度时使用，例如在问题排查、调试等过程中
`b`	立即重启机器，不会将缓冲区同步到硬盘，也不会卸载已挂载的硬盘	系统处于严重故障状态，需要快速重启
`c`	使系统崩溃，如果配置了 crashdump，崩溃后会生成 dump 文件	用于内核调试或故障分析时，需要触发系统崩溃来生成 dump 文件
`e`	向系统中除 init 外的所有进程发出 SIGTERM 信号	系统需要重启或关闭，但某些进程无法正常终止时
`f`	调用 oom_kill 杀死内存的 hog 进程	系统内存耗尽，导致系统运行缓慢或无法正常工作时
`h`	显示帮助信息	查看支持的命令
`i`	向系统中除 init 外的所有进程发出 SIGKILL 信号	系统需要重启或关闭，但某些进程无法通过 SIGTERM 信号终止时
`j`	强制解冻被 FIFREEZE ioctl 冻结的文件系统	文件系统被 FIFREEZE ioctl 冻结，需要手动解冻时
`k`	杀死所有当前虚拟控制台中的程	当某个虚拟控制台被恶意程序占用时，可用于清除该控制台上的程序
`l`	显示现在所有活动 cpu 的堆栈	用于内核调试，分析系统中各 CPU 的运行状态
`m`	将当前内存信息 dump 到终端	需要查看当前内存使用情况，用于故障排查或性能分析时
`n`	用来使实时任务可以设置 nice 值	用于实时任务的调度管理，调整实时任务的优先级
`o`	关闭系统	系统需要紧急关闭时
`p`	将寄存器和 flags dump 到终端	用于内核调试，查看当前 CPU 寄存器和标志的状态

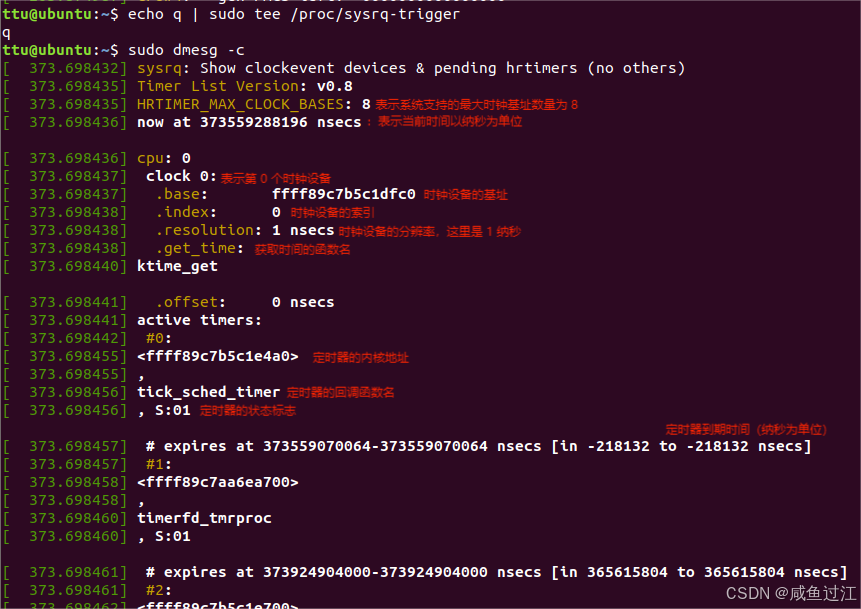

`q`	显示所有定时器	用于分析系统中定时器的运行情况，帮助调试和优化定时器相关的代码
`r`	关闭键盘的 raw 模式，设置为 XLATE 模式	键盘处于 raw 模式时，可能无法正常响应某些输入，此时可用于恢复键盘的正常模式
`s`	将尝试同步所有已挂载的文件系统	在系统重启或关闭前，确保所有数据都已写入磁盘
`t`	将当前任务的列表和他们信息输出到终端	用于查看系统中当前的进程状态，帮助调试和分析系统性能问题
`u`	强制卸载文件系统	文件系统处于不正常状态时，用于强制卸载
`w`	显示被阻塞的任务	用于分析系统中被阻塞的进程，帮助排查死锁等问题

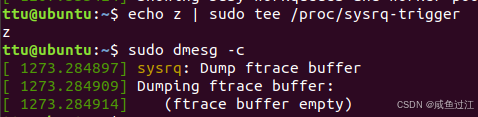

`z`	转储 ftrace 缓冲区的内容	用于分析内核的动态跟踪信息，帮助调试内核性能问题

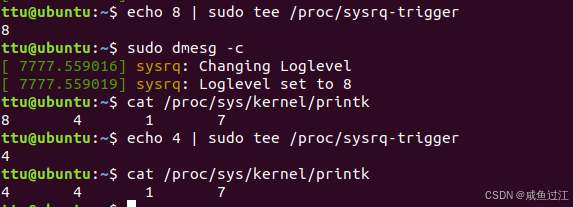

2.日志等级loglevel (0-9)

功能描述：用于调整内核的打印级别，设置内核消息的日志级别。
使用场景：当需要控制内核消息输出的详细程度时使用，例如在问题排查、调试等过程中。
命令示例：echo 8 | sudo tee /proc/sysrq-trigger（将打印级别设置为 8，显示所有信息）

在这里插入图片描述

由上可知日志级别最终设置到/proc/sys/kernel/printk中的第一个值 <console_loglevel> 控制当前控制台的日志级别，只有高于或等于此级别的日志才会被输出到控制台 。级别的具体含义如下表:

级别	含义	说明
0	KERN_EMERG	紧急情况，系统可能不可用。
1	KERN_ALERT	必须立即采取行动的情况。
2	KERN_CRIT	严重错误，可能导致系统崩溃。
3	KERN_ERR	普通错误，例如设备错误或资源耗尽。
4	KERN_WARNING	警告信息，显示潜在的问题。
5	KERN_NOTICE	通知信息，通常用于正常但重要的事件。
6	KERN_INFO	信息性消息，提供有关系统状态的信息。
7	KERN_DEBUG	调试信息，用于开发和调试过程。
8	KERN_INFO	信息性消息，提供有关系统状态的信息（与 6 相同）。
9	KERN_DEBUG	调试信息，用于开发和调试过程（与 7 相同）。

3. 立即重启机器(b)

功能描述：立即重启机器，不会将缓冲区同步到硬盘，也不会卸载已挂载的硬盘。
使用场景：系统处于严重故障状态，需要快速重启。
命令示例：echo b | sudo tee /proc/sysrq-trigger

输入命令后直接黑屏，迅速重启，以前操作的记录也不能看到，说明缓冲区直接丢失了。

4. 系统崩溃©

功能描述：使系统崩溃，如果配置了 crashdump，崩溃后会生成 dump 文件。
使用场景：用于内核调试或故障分析时，需要触发系统崩溃来生成 dump 文件。
命令示例：echo c | sudo tee /proc/sysrq-trigger

在这里插入图片描述

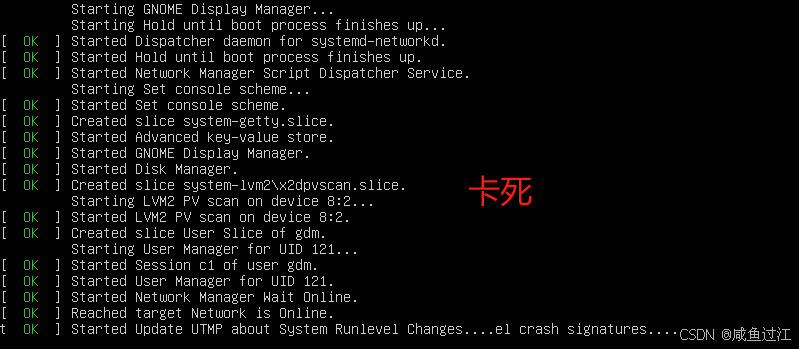

输入后系统直接崩溃，在嵌入式终端中会自动重新启动，但是虚拟机中没有自动重启(具体原因未知),且卡死了，最终通过电脑重启解决的。。。。。

5. 发出 SIGTERM 信号(e)

功能描述：向系统中除 init 外的所有进程发出 SIGTERM 信号，请求它们终止。
使用场景：系统需要重启或关闭，但某些进程无法正常终止时。
命令示例：echo e | sudo tee /proc/sysrq-trigger

在这里插入图片描述

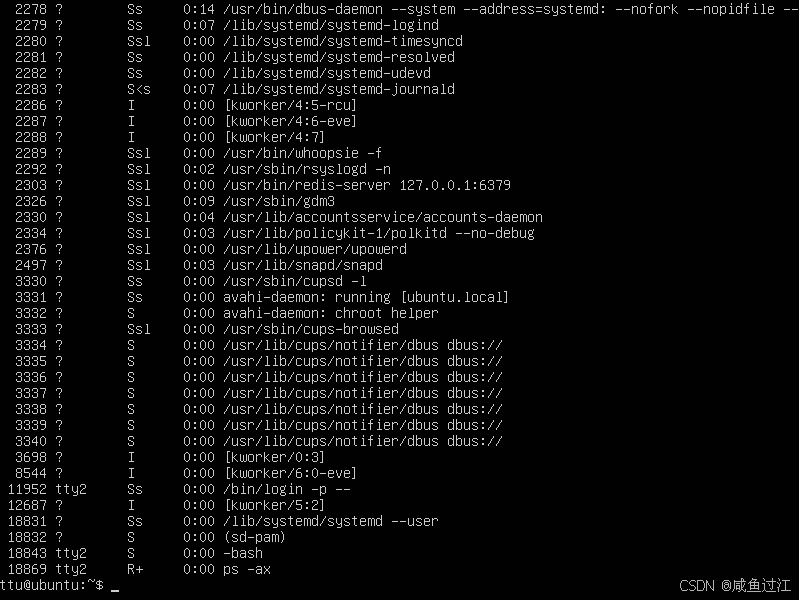

可以登录通过ps -ax命令可发现实际运行的进程都是init内的。

在这里插入图片描述

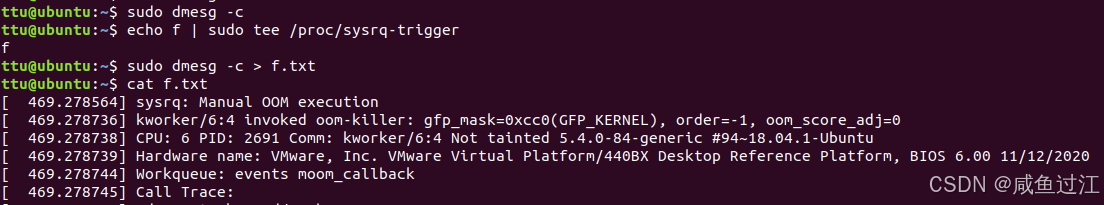

6.杀死内存的 hog 进程

功能描述：调用oom killer(Out Of Memory killer)内核机制，oom_kill 杀死 hog 进程(当一个进程申请了大量的内存空间，而且长时间不释放，或者由于内存泄漏等问题不断占用更多内存，使得系统内存资源紧张，就可能被称为内存 hog 进程)。
使用场景：系统内存耗尽，导致系统运行缓慢或无法正常工作时。
命令示例：echo f | sudo tee /proc/sysrq-trigger

在这里插入图片描述

操作记录的日志较多，下面会摘要说明一下:

[  469.278564] sysrq: Manual OOM execution#表示手动触发了 OOM Killer
[  469.278736] kworker/6:4 invoked oom-killer: gfp_mask=0xcc0(GFP_KERNEL), order=-1, oom_score_adj=0#内核工作队列进程触发了 OOM Killer
[  469.278738] CPU: 6 PID: 2691 Comm: kworker/6:4 Not tainted 5.4.0-84-generic #94~18.04.1-Ubuntu #第 6 个 CPU 核心上触发 OOM Killer 的进程 ID,
[  469.278739] Hardware name: VMware, Inc. VMware Virtual Platform/440BX Desktop Reference Platform, BIOS 6.00 11/12/2020#硬件信息是虚拟机的型号和 BIOS 版本
....
[  469.278765] Mem-Info:#1.内存状态
[  469.278768] active_anon:215918 inactive_anon:6736 isolated_anon:0
                active_file:89139 inactive_file:65543 isolated_file:0
                unevictable:4 dirty:20 writeback:0 unstable:0
                slab_reclaimable:18956 slab_unreclaimable:23523
                mapped:62518 shmem:7103 pagetables:10934 bounce:0
                free:1508470 free_pcp:2633 free_cma:0
                #每个内存节点（NUMA 架构中的内存区域）的详细内存状态
[  469.278770] Node 0 active_anon:863672kB inactive_anon:26944kB active_file:356556kB inactive_file:262172kB unevictable:16kB isolated(anon):0kB isolated(file):0kB mapped:250072kB dirty:80kB writeback:0kB shmem:28412kB shmem_thp: 0kB shmem_pmdmapped: 0kB anon_thp: 0kB writeback_tmp:0kB unstable:0kB all_unreclaimable? no
#2.内存分配（每个节点）
[  469.278770] Node 0 DMA free:15872kB min:132kB low:164kB high:196kB active_anon:0kB inactive_anon:0kB active_file:0kB inactive_file:0kB unevictable:0kB writepending:0kB present:15988kB managed:15904kB mlocked:0kB kernel_stack:0kB pagetables:0kB bounce:0kB free_pcp:0kB local_pcp:0kB free_cma:0kB
[  469.278773] lowmem_reserve[]: 0 2948 7867 7867 7867
.....#省略
[  469.278790] 161790 total pagecache pages
[  469.278791] 0 pages in swap cache
[  469.278792] Swap cache stats: add 0, delete 0, find 0/0
[  469.278792] Free swap  = 2097148kB
[  469.278792] Total swap = 2097148kB
[  469.278793] 2097005 pages RAM
[  469.278793] 0 pages HighMem/MovableOnly
[  469.278793] 65921 pages reserved
[  469.278793] 0 pages cma reserved
[  469.278794] 0 pages hwpoisoned
[  469.278794] Tasks state (memory values in pages):
#3.任务状态
[  469.278794] [  pid  ]   uid  tgid total_vm      rss pgtables_bytes swapents oom_score_adj name
[  469.278807] [    432]     0   432    17625     2332   176128        0             0 systemd-journal
[  469.278808] [    455]     0   455    26475      443    94208        0             0 lvmetad
[  469.278810] [    457]     0   457    11867     1418   118784        0         -1000 systemd-udevd
[  469.278812] [    545]     0   545    39696       75    77824        0             0 .......#省略
#4. OOM Killer 决策
sudo
[  469.279009] oom-kill:constraint=CONSTRAINT_NONE,nodemask=(null),cpuset=/,mems_allowed=0,global_oom,task_memcg=/,task=gnome-shell,pid=2363,uid=1000
[  469.279100] Out of memory: Killed process 2363 (gnome-shell) total-vm:3804628kB, anon-rss:107304kB, file-rss:90076kB, shmem-rss:64kB, UID:1000 pgtables:1736kB oom_score_adj:0
#5. OOM Reaper 清理被杀死的进程占用的内存
[  469.285280] oom_reaper: reaped process 2363 (gnome-shell), now anon-rss:0kB, file-rss:4kB, shmem-rss:92kB

1).内存状态

active_anon：活动的匿名内存页（如进程的堆栈和数据）。
inactive_anon：不活动的匿名内存页。
active_file：活动的文件映射内存页。
inactive_file：不活动的文件映射内存页。
unevictable：不能被回收的内存页。
dirty：脏数据页（尚未写入磁盘的缓存数据）。
writeback：正在写入磁盘的缓存数据。
slab_reclaimable：可回收的内存页。
slab_unreclaimable：不可回收的内存页。
mapped：已映射的内存页。
shmem：共享内存页。
pagetables：页面表占用的内存。
free：空闲内存页。

2).内存分配（每个节点）

DMA：直接内存访问内存区域。
free：空闲内存。
min、low、high：这些值用于内核内存管理，表示内存压力的不同阈值。

3).任务状态

pid：进程 ID。
uid：用户 ID。
tgid：线程组 ID。
total_vm：进程的虚拟内存总大小。
rss：常驻内存大小（驻留在物理内存中的页数）。
pgtables_bytes：页面表占用的内存大小。
swapents：交换分区的使用量。
oom_score_adj：进程的 OOM 调整分数。

4). OOM Killer 决策

oom-kill：表示 OOM Killer 决策的开始。
task=gnome-shell：被选中的进程是 gnome-shell。
pid=2363：被杀死的进程 ID。
uid=1000：进程的用户 ID（通常是普通用户）。
total-vm：进程的虚拟内存总大小。
anon-rss：匿名内存的常驻大小。
file-rss：文件映射内存的常驻大小。
shmem-rss：共享内存的常驻大小。
pgtables：页面表占用的内存大小。
oom_score_adj：进程的 OOM 调整分数。

5). OOM Reaper 清理被杀死的进程占用的内存

oom_reaper：是 OOM Killer 的后续进程，负责清理被杀死的进程占用的内存。
reaped process：表示 OOM Reaper 已经成功清理了被杀死的进程。
anon-rss:0kB：匿名内存的常驻大小变为 0。
file-rss:4kB：文件映射内存的常驻大小变为 4kB。
shmem-rss:92kB：共享内存的常驻大小变为 92kB。

7. 发出 SIGKILL 信号 (i)

功能描述：向系统中除 init 外的所有进程发出 SIGKILL 信号，强制终止它们。
使用场景：系统需要重启或关闭，但某些进程无法通过 SIGTERM 信号终止时。
命令示例：echo i | sudo tee /proc/sysrq-trigger

在这里插入图片描述

在虚拟机中卡死，在嵌入式linux的终端内因为看门狗的问题直接重启了。

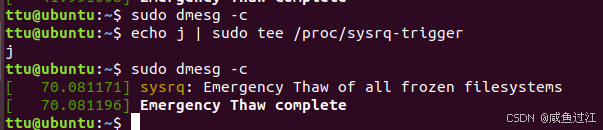

8. 解冻被 FIFREEZE ioctl 冻结的文件系统(j)

FIFREEZE ioctl 是 Linux 内核中用于冻结文件系统的一种机制，通过暂停文件系统上的所有写入操作，使文件系统进入冻结状态，从而确保文件系统处于一致的状态，当文件系统被冻结时，内核会等待所有正在进行的文件系统操作完成，并阻止新的写入操作，但读取操作仍然可以进行，支持的文件系统包括 ext3、ext4、ReiserFS、JFS、XFS、Btrfs、F2FS、NILFS2 等

功能描述：强制解冻被 FIFREEZE ioctl 冻结的文件系统。
使用场景：在进行备份或创建文件系统快照时，使用 FIFREEZE ioctl 冻结文件系统，可以确保备份或快照的数据一致性，避免因文件系统在备份过程中被修改而导致的数据不一致问题。对文件系统进行检查、修复或升级等维护操作时，冻结文件系统可以防止文件系统被访问或修改，从而保证维护操作的准确性和安全性，文件系统被 FIFREEZE ioctl 冻结，需要手动解冻时。
命令示例：echo j | sudo tee /proc/sysrq-trigger

在这里插入图片描述

9. 杀死所有当前虚拟控制台中的程序(k)

功能描述：Secure Access Key (SAK) 杀死所有当前虚拟控制台中的程序。
使用场景：当某个虚拟控制台被恶意程序占用时，可用于清除该控制台上的程序。
命令示例：echo k | sudo tee /proc/sysrq-trigger

虚拟机中卡死，jobs命令(显示当前虚拟控制台中的程序)也没查到对应的后台运行程序。

在这里插入图片描述

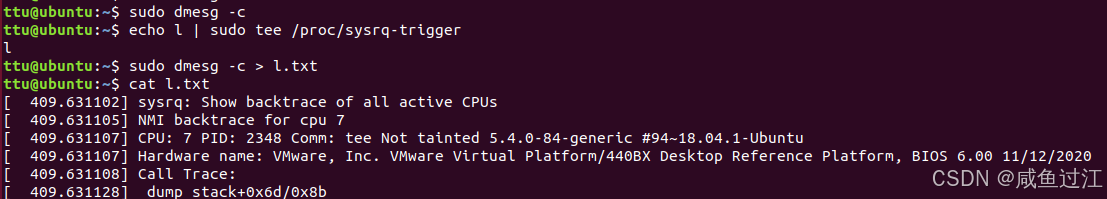

10. 显示所有活动 CPU 的堆栈回溯(l)

功能描述：显示所有活动 CPU 的堆栈回溯。
使用场景：用于内核调试，分析系统中各 CPU 的运行状态。
命令示例：echo l | sudo tee /proc/sysrq-trigger

[  409.631102] sysrq: Show backtrace of all active CPUs#表示显示所有活动 CPU 的回溯信息
[  409.631105] NMI backtrace for cpu 7#表示对 CPU 7 进行非屏蔽中断（NMI）回溯。NMI 是一种不可屏蔽的中断，用于获取 CPU 的状态信息。
....
[  409.631108] Call Trace:#分显示了内核调用栈的回溯信息，每行表示一个函数调用的返回地址和偏移量
[  409.631128]  dump_stack+0x6d/0x8b
[  409.631132]  nmi_cpu_backtrace+0x94/0xa0
...#省略
[  409.631154] RIP: 0033:0x7fe1c004d154#指令指针寄存器，指向当前正在执行的指令。
[  409.631155] Code: 89 02 48 c7 c0 ff ff ff ff c3 66 2e 0f 1f 84 00 00 00 00 00 66 90 48 8d 05 b1 07 2e 00 8b 00 85 c0 75 13 b8 01 00 00 00 0f 05 <48> 3d 00 f0 ff ff 77 54 f3 c3 66 90 41 54 55 49 89 d4 53 48 89 f5#显示当前指令附近的机器码
[  409.631156] RSP: 002b:00007ffcd989dd58#栈指针寄存器
EFLAGS: 00000246#标志寄存器 ORIG_RAX: 0000000000000001
[  409.631157] RAX: ffffffffffffffda RBX: 0000000000000002 RCX: 00007fe1c004d154#RAX、RBX、RCX、RDX、RSI、RDI、RBP 等：通用寄存器的值
....#省略
[  409.631160] Sending NMI from CPU 7 to CPUs 0-6:#表示 CPU 7 向其他 CPU 发送 NMI 以获取回溯信息
[  409.631236] NMI backtrace for cpu 1 skipped: idling at native_safe_halt+0x12/0x20#表示其他 CPU（如 CPU 0、1、2、3、4、6）在空闲状态，回溯信息被跳过。
....#省略
[  409.631261] NMI backtrace for cpu 5#显示 CPU 5 的回溯信息，包括进程、寄存器状态等
[  409.631262] CPU: 5 PID: 2161 Comm: gnome-terminal- Not tainted 5.4.0-84-generic #94~18.04.1-Ubuntu
......#省略

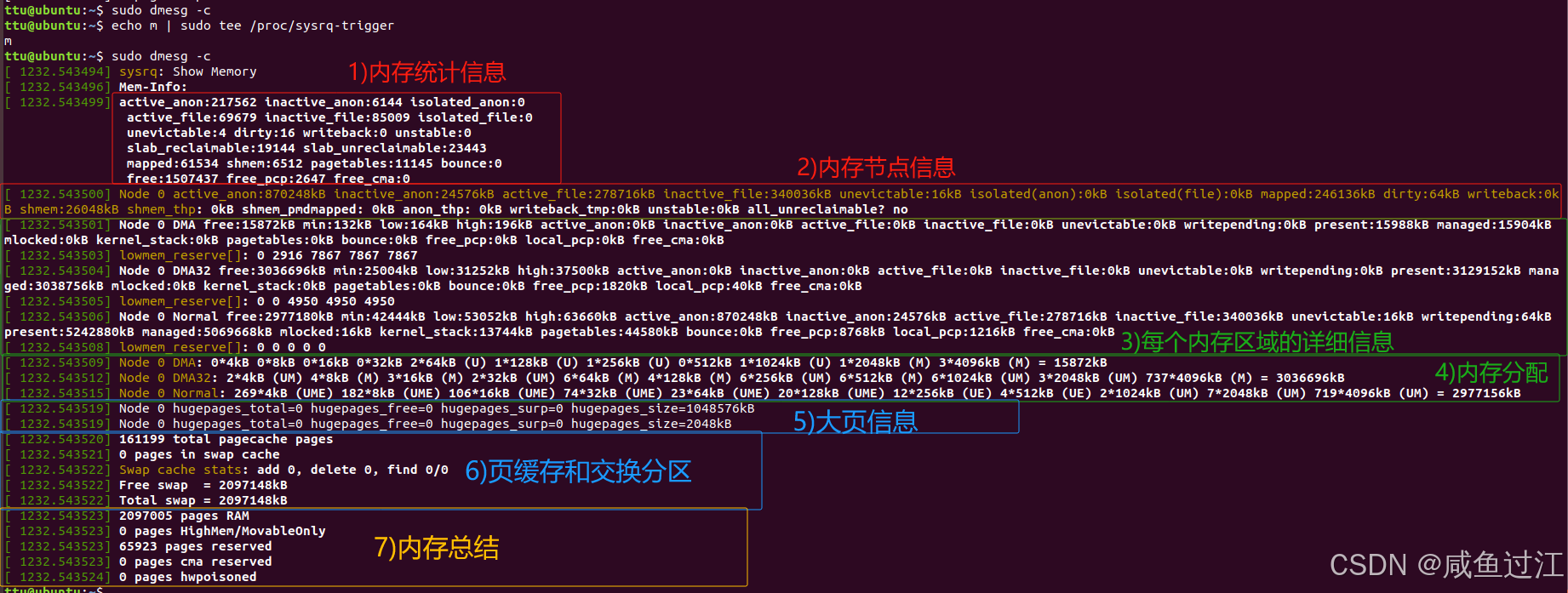

11. 显示当前内存信息 (m)

功能描述：将当前内存信息 dump 到终端。
使用场景：需要查看当前内存使用情况，用于故障排查或性能分析时。
命令示例：echo m | sudo tee /proc/sysrq-trigger

在这里插入图片描述

1)内存统计信息

active_anon：活动的匿名内存页（如进程的堆栈和数据）。
inactive_anon：不活动的匿名内存页。
active_file：活动的文件映射内存页。
inactive_file：不活动的文件映射内存页。
unevictable：不能被回收的内存页。
dirty：脏数据页（尚未写入磁盘的缓存数据）。
writeback：正在写入磁盘的缓存数据。
slab_reclaimable：可回收的内存页。
slab_unreclaimable：不可回收的内存页。
mapped：已映射的内存页。
shmem：共享内存页。
pagetables：页面表占用的内存。
free：空闲内存页。
free_pcp：每个 CPU 的私有空闲内存页。
free_cma：专用内存区域的空闲内存页。

2)内存节点信息

Node 0：表示第一个内存节点（NUMA 架构中的内存区域）。
active_anon：活动的匿名内存大小（以 KB 为单位）。
inactive_anon：不活动的匿名内存大小。
active_file：活动的文件映射内存大小。
inactive_file：不活动的文件映射内存大小。
unevictable：不能被回收的内存大小。
isolated(anon)：隔离的匿名内存大小。
isolated(file)：隔离的文件映射内存大小。
mapped：已映射的内存大小。
dirty：脏数据大小。
writeback：正在写入磁盘的缓存数据大小。
shmem：共享内存大小。
shmem_thp：共享内存透明大页大小。
shmem_pmdmapped：共享内存 PMD 映射大小。
anon_thp：匿名透明大页大小。
writeback_tmp：临时写入缓冲区大小。
unstable：不稳定内存大小。
all_unreclaimable? no：表示所有内存是否不可回收，no 表示有可回收的内存。

3)每个内存区域的详细信息

DMA：直接内存访问区域。
DMA32：32 位直接内存访问区域。
Normal：普通内存区域。
free：空闲内存大小。
min、low、high：内存压力的阈值。
active_anon、inactive_anon、active_file、inactive_file：各个区域的活动和不活动内存大小。
unevictable：不能被回收的内存大小。
writepending：等待写入的内存大小。
present：存在的内存大小。
managed：被管理的内存大小。
mlocked：被锁定的内存大小。
kernel_stack：内核栈使用的内存大小。
pagetables：页面表使用的内存大小。
bounce：用于数据传输的缓冲区大小。
free_pcp：每个 CPU 的私有空闲内存大小。
local_pcp：本地 CPU 的私有空闲内存大小。
free_cma：专用内存区域的空闲内存大小。

4）内存分配

UM、M、U、E 等标记表示内存块的状态：

U：表示该内存块被使用。
M：表示该内存块被分配但未使用。
E：表示该内存块被分配并被使用。

5)大页信息

hugepages_total：总的大页数。
hugepages_free：空闲的大页数。
hugepages_surp：超出部分的大页数。
hugepages_size：大页的大小（这里是 1 GB 和 2 MB）。

6)页缓存和交换分区

total pagecache pages：总页缓存页数。
pages in swap cache：交换缓存中的页数。
Swap cache stats：交换缓存的统计信息。
Free swap：空闲交换分区大小。
Total swap：总交换分区大小。

7)内存总结

pages RAM：总物理内存页数。
pages HighMem/MovableOnly：高内存或可移动内存页数。
pages reserved：保留的内存页数。
pages cma reserved：专用内存区域保留的内存页数。
pages hwpoisoned：被硬件标记为损坏的内存页数。

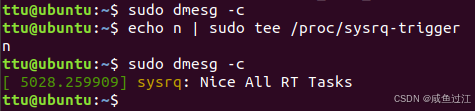

12. 使实时任务可以设置 nice 值(n)

linux中调整进程优先级参数(nice值）的介绍和使用说明可以参考这篇文章

功能描述：用来使实时任务可以设置 nice 值。
使用场景：用于实时任务的调度管理，调整实时任务的优先级。
命令示例：echo n | sudo tee /proc/sysrq-trigger

具体没搞清楚怎么使实时任务不可以设置 nice 值。希望有清楚的码友可以答疑(＾Ｕ＾)ノ~ＹＯ

13. 关闭系统(o)

功能描述：关闭系统。
使用场景：系统需要紧急关闭时。
命令示例：echo o | sudo tee /proc/sysrq-trigger

直接关机，感觉有点像硬件直接断电的感觉。

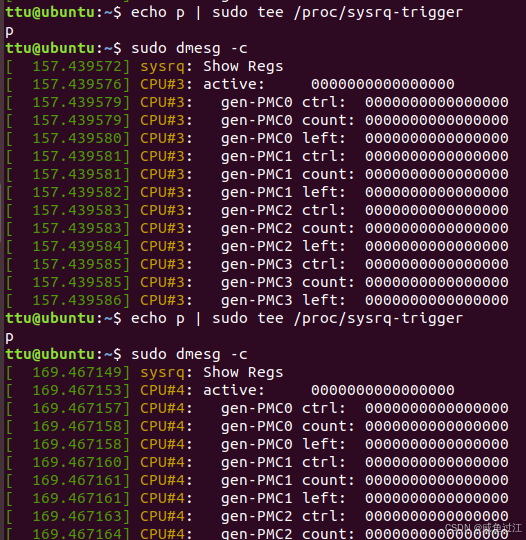

14. 显示寄存器 §

功能描述：将寄存器和标志信息 dump 到终端。
使用场景：用于内核调试，查看当前 CPU 寄存器和标志的状态。
命令示例：echo p | sudo tee /proc/sysrq-trigger

在这里插入图片描述

由上图所示，每次输出的可能不一致，应该是在哪个核就输出哪个cpu的信息，具体信息如下:

CPU#7：表示这是 CPU 7 的寄存器信息。
active：表示当前 CPU 的活动状态寄存器值。
gen-PMC0 到 gen-PMC3：表示通用性能监视计数器（Performance Monitoring Counters，PMCs）的信息。
- ctrl：控制寄存器的值。
- count：计数寄存器的值。
- left：剩余计数寄存器的值。
