服务器基础知识

一、服务器的基础概念

1.1 服务器是什么

英文名称为“Server”，是在网络上提供各种服务的高性能计算机。

服务器的特点：

• 可靠性
• 可用性
• 可扩展性
• 可管理性
• 易用性

1.2 服务器概述

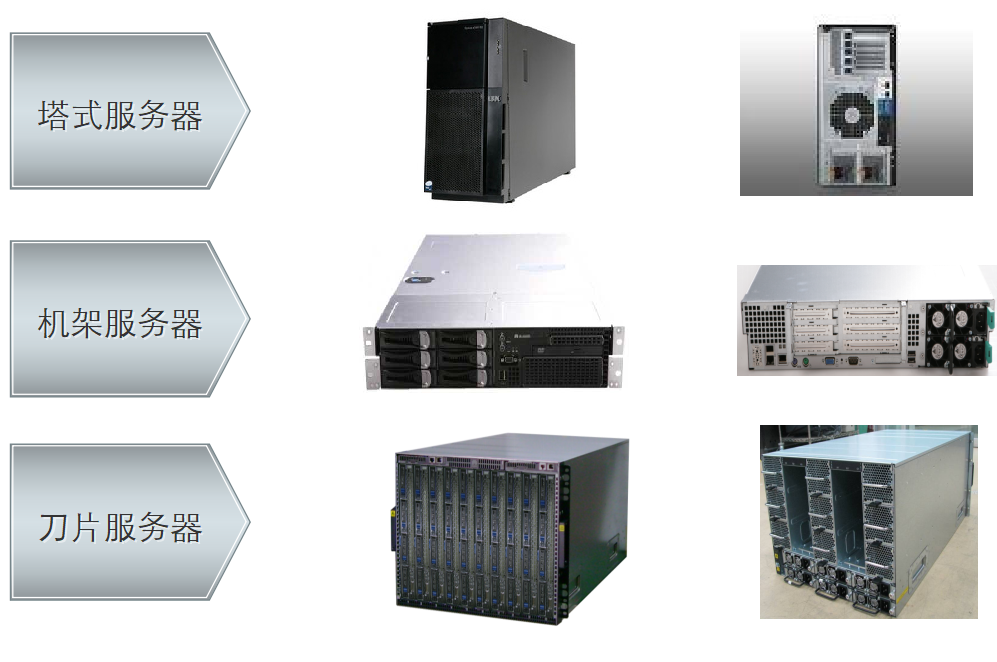

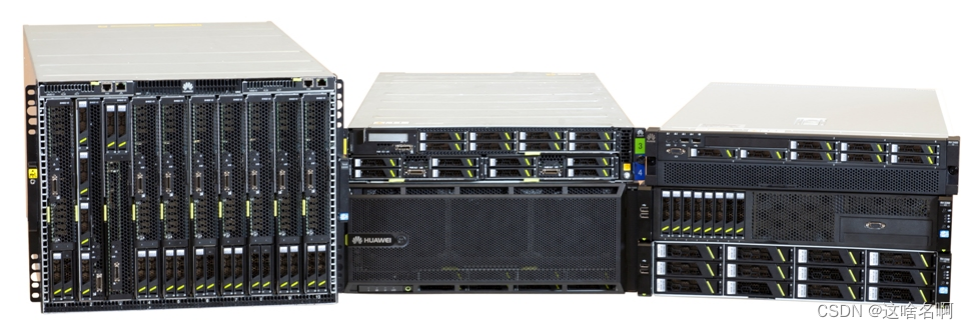

按硬件形态分类

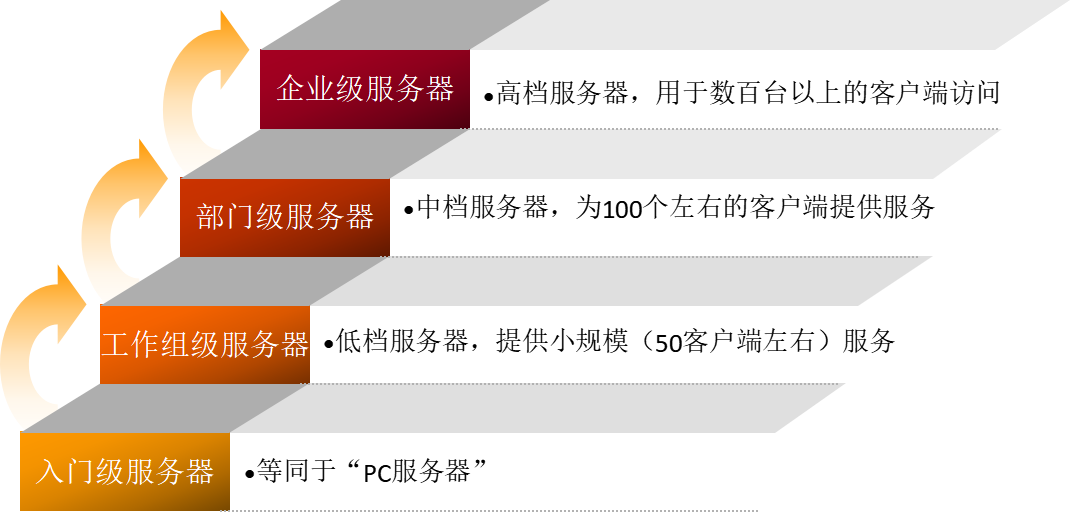

按服务规模分类

按处理器类型分类

服务器和PC机的区别

区分项	服务器	PC机
运算能力	高（多处理器）	低（单处理器）
存储能力	大容量、可扩展	容量较小、不易扩展
使用人数	多人	1人
使用方式	网络接入	键盘、鼠标、显示器
工作时间	7 x 24小时	数小时
协同工作	集群	单机
部件冗余	电源、风扇	无冗余
系统监控	IPMI	无监控

1.3 服务器设备的物理结构

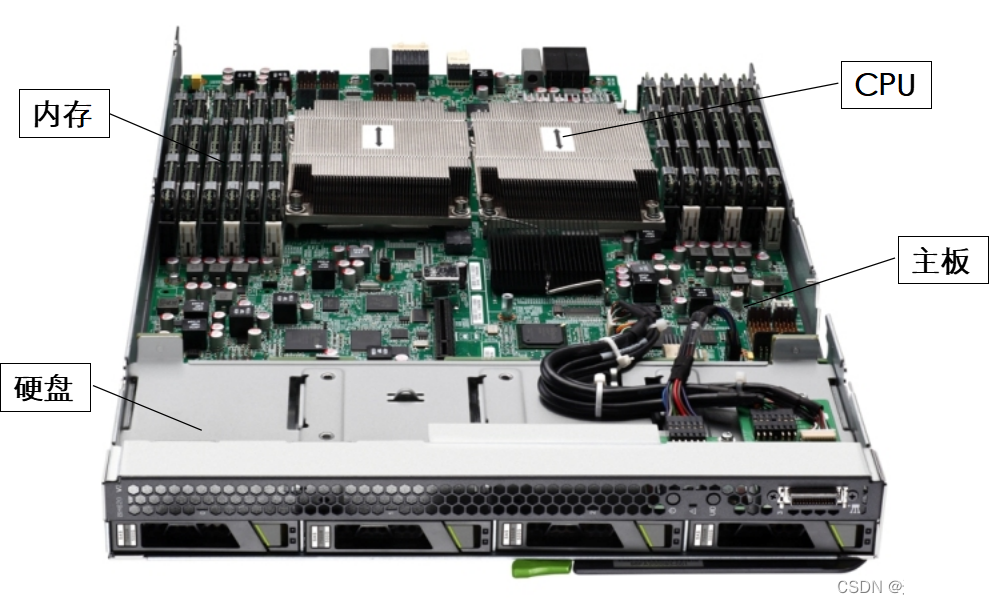

华为RH2288服务器硬件结构示意图

核心部件

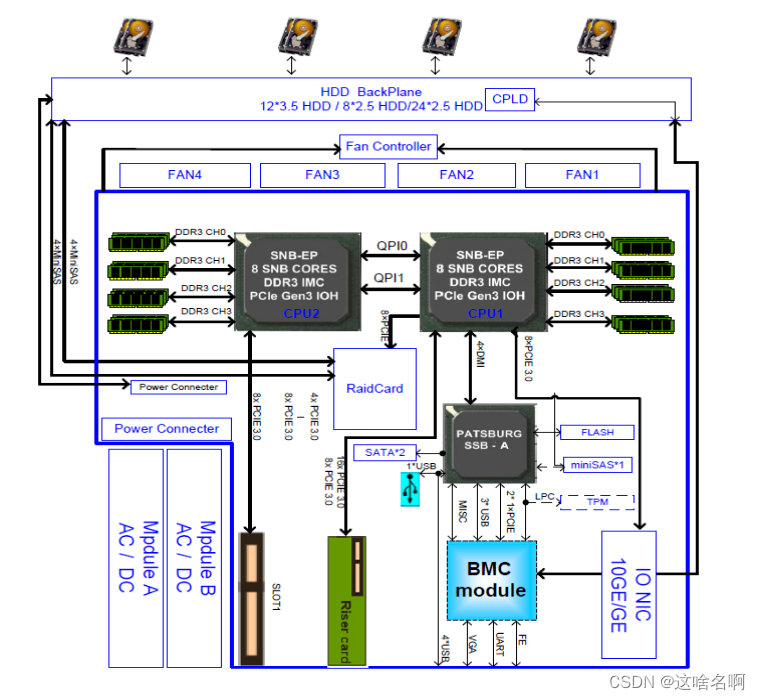

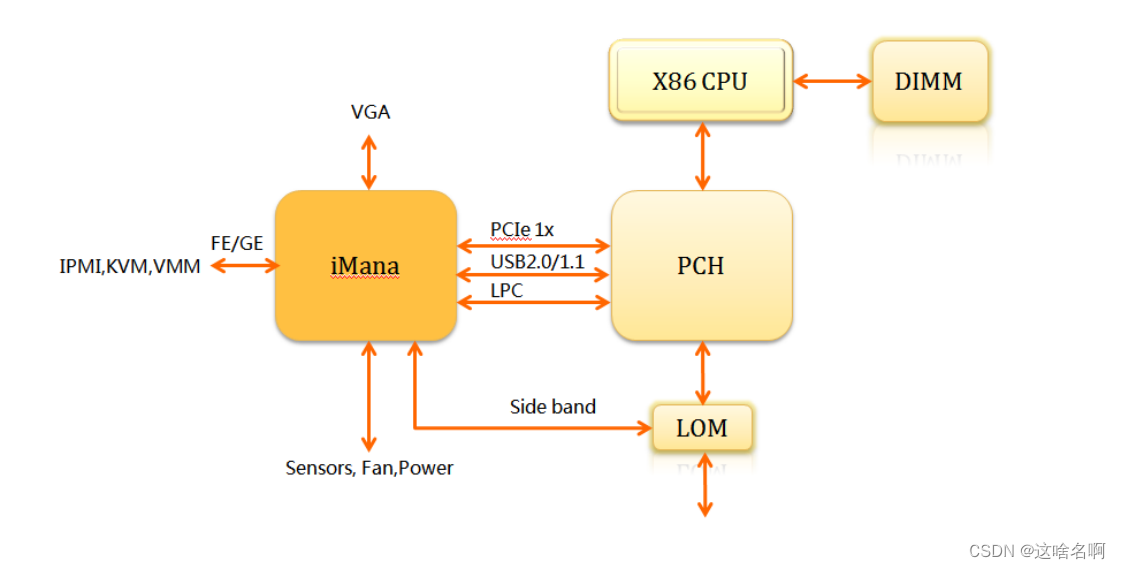

服务器逻辑架构介绍

1.4 服务器系统的软件框架

BMC

BMC是基板管理控制器（baseboard management controller）的缩写，这是一个在IPMI结构下提供智能管理的控制器。
BMC的主要功能

• 通过系统的串口进行访问
• 故障日志记录和 SNMP 警报发送
• 访问系统事件日志 (System Event Log ,SEL) 和传感器状况
• 控制包括开机和关机
• 独立于系统电源或工作状态的支持

模拟KVM

通过远程连接服务器的BMC端口，来实现对服务器的操作和控制，就像是使用键盘、鼠标、显示器直接连接到服务器上操作一样。

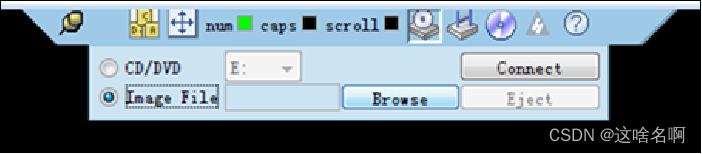

虚拟媒体

虚拟媒体功能将客户端的物理光驱或是ISO文件虚拟成服务器的内置光驱来使用。

二、服务器关键部件介绍

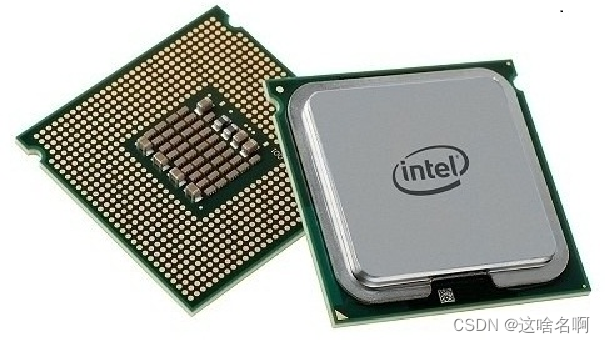

2.1 CPU类型和应用

中央处理器（Central Processing Unit, CPU）是一台计算机的运算核心和控制核心。

• CPU、内部存储器和输入/输出设备是电子计算机三大核心部件
• CPU主要功能是解释计算机指令以及处理计算机软件中的数据

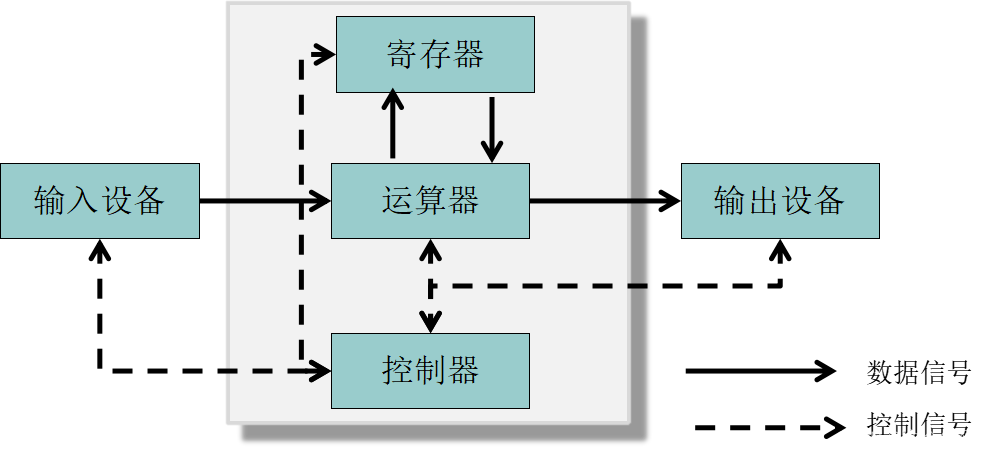

CPU的组成

CPU由运算器、控制器和寄存器及实现它们之间联系的数据、控制及状态的总线构成。

CPU的频率

• 主频
  主频也叫时钟频率，单位是兆赫（MHz）或千兆赫（GHz），用来表示CPU的运算、处理数据的速度
• 外频
  外频是CPU的基准频率，单位是MHz。CPU的外频决定着整块主板的运行速度
• 总线频率
  总线频率直接影响CPU与内存数据交换的速度
• 倍频系数
  倍频系数是指CPU主频与外频之间的相对比例关系

CPU的缓存

• L1 Cache
  L1 Cache（一级缓存）是CPU第一层高速缓存，分为数据缓存和指令缓存
• L2 Cache
  L2 Cache（二级缓存）是CPU的第二层高速缓存，分内部和外部两种芯片
• L3 Cache
  L3　Cache（三级缓存），分为两种，早期的是外置，现在的都是内置的


CPU的指令集

• CICS指令集
  CISC指令集，即复杂指令集（Complex Instruction Set Computer），X86架构的CPU均使用这种指令集
• RISC指令集
  RISC是英文“Reduced Instruction Set Computing （精简指令集）”的缩写。它是在CISC指令系统基础上发展起来的
• EPIC指令集
  EPIC（Explicitly Parallel Instruction Computers，精确并行指令计算机），Intel的安腾Itanium CPU采用EPIC技术

2.2 内存类型和应用

内存(Memory)也被称为内存储器，其作用是用于暂时存放CPU中的运算数据，以及与硬盘等外部存储器交换的数据。

• 内存是计算机中重要的部件之一，它是与CPU进行沟通的桥梁
• 计算机中所有程序的运行都是在内存中进行的，因此内存的性能对计算机的影响非常大

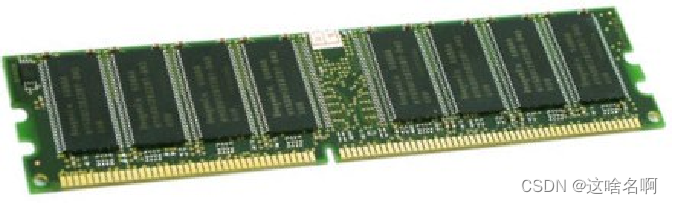

• 内存由内存芯片、电路板、金手指等部分组成

  主流内存条厂商介绍

厂商	国家/地区	工厂	特点
Samsung三星	韩国	西安	质量优、价格贵
SK Hynix海力士	韩国	无锡	质量较优、价格适中
Micron美光	美国	成都	可提供定制1.5H高度内存
Ramaxel记忆科技	大陆	深圳、东莞	模组厂家、价格优势
Kingston金士顿	台湾	台湾	模组厂家

内存颗粒（DRAM）三大原厂：Samsung、SK Hynix和Micron。

模组厂家：Ramaxel 和Kingston购买三大原厂颗粒制作内存条（DIMM）

内存条类型介绍

类型	全称	主要差别	特点
UDIMM	Unbuffered DIMM	无Buffer芯片	适用于低端CPU平台
RDIMM	Registered DIMM	地址控制信号经过Register芯片后输出到DRAM芯片	适用于主流场景
LRDIMM	Load-Reduced DIMM	数据和地址控制信号都经过Register芯片	适用于大容量场景

主流CPU平台选用4GB、8GB、16GB内存建议使用RDIMM内存；主流CPU平台选用32GB、64GB内存建议使用LRDIMM内存，以便提升系统整体内存容量。

内存类型

• UDIMM
  UDIMM： Unbuffered DIMM （无缓冲双信道内存模块技术），表示控制器输出的地址和控制信号直接到达DIMM。
  UDIMM特性：
  服务器常使用带有温度传感器和ECC功能的UDIMM
  使用UDIMM的服务器：X6000JDM（XH310 v2、XH311 v2）

• RDIMM
  RDIMM : Registered DIMM，表示控制器输出的地址和控制信号经过Register寄存后输出到DRAM芯片，控制器输出的时钟信号经过PLL后到达各DRAM芯片。
  RDIMM特性：
  内存容量：4GB, 8GB ,16GB, 32GB
  当使用4 Rank RDIMM时，仅支持1/ 2DPC配置，不支持3DPC配置(Intel CPU每个通道最大支持8个Rank)。

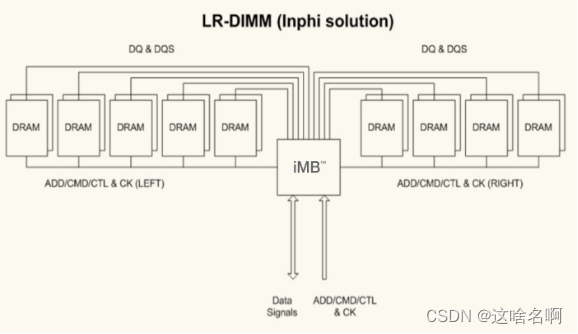

• LRDIMM
  LRDIMM ： Load-Reduced DIMM(低负载DIMM)。
  LRDIMM特性：
  容量： 32GB , 64GB
  LRDIMM突破每个channel最大8 Rank的限制。可提升系统整体内存容量。

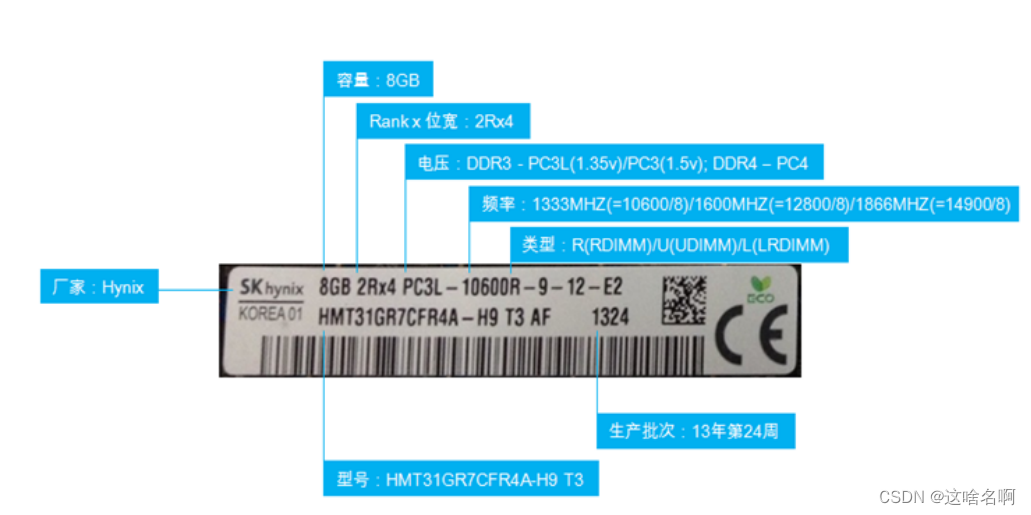

内存条规格识别方法

适用于Samsung、SK Hynix、Micron和Ramaxel内存条
内存颗粒越多性能越优（理论上x4 比 x8性能优）
内存Rank数越多性能越优

内存条容量的计算
内存条容量（单位 : B）=内存颗粒容量内存颗粒个数/8
内存颗粒容量（单位 : b） =寻址空间颗粒位宽
内存颗粒个数=Rank数*(64/颗粒位宽 )

举例：
规格为 8GB 2Rx8 PC3L-12800R 的内存条
内存条容量 8GB=(4Gb×16)/8
内存颗粒容量=4Gb
内存颗粒个数=2×64/8=16

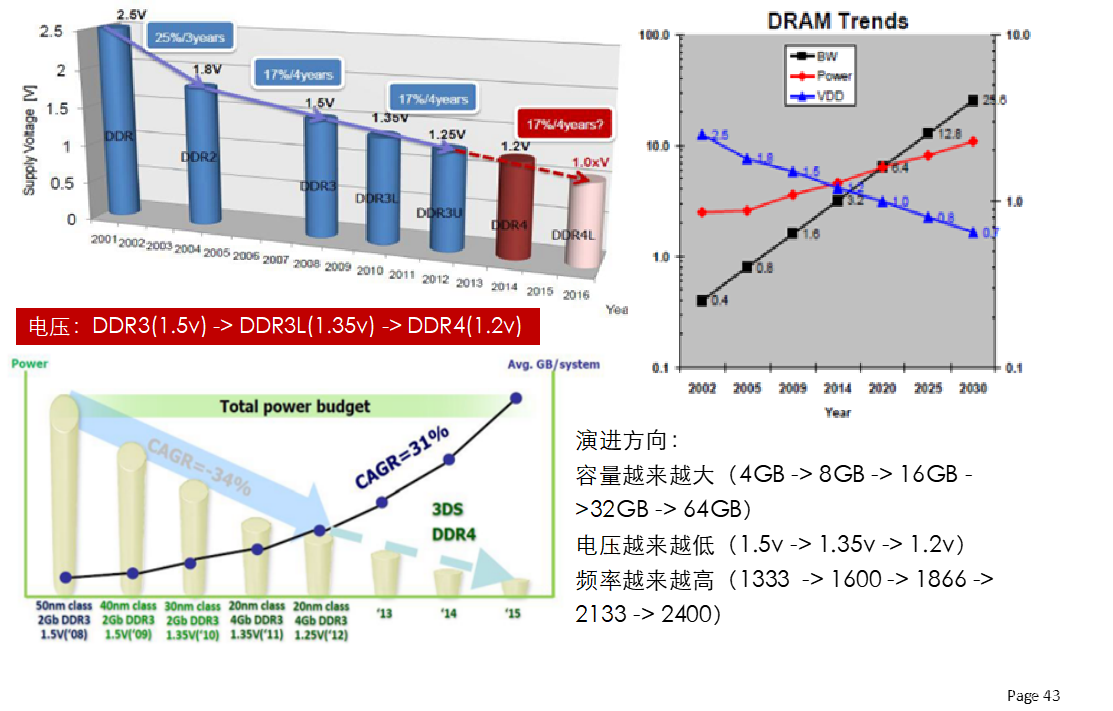

内存演进的目标——容量、功耗、性能

2.3 硬盘类型和应用

硬盘的供应商

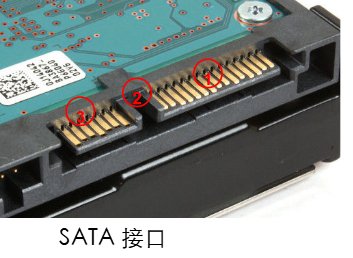

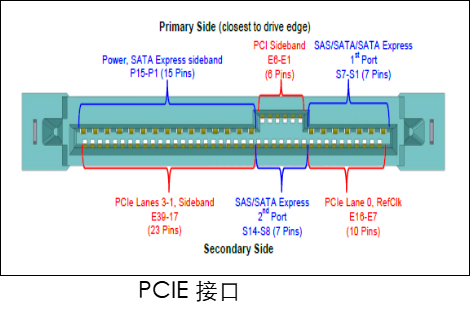

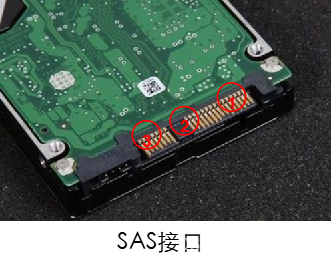

接口类型

SAS/SATA 接口最大传输速率关系表

尺寸

HDD按照碟片的尺寸大小，即硬盘碟片直径分为： 1 inch、1.8 inch、2.5 inch、3.5 inch、5.25 inch。SSD虽然没有碟片概念，但尺寸大小和HDD是一致的。

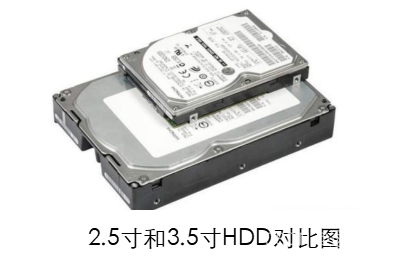

HDD主要尺寸

• 主流的硬盘中，有3.5寸和2.5寸2种，不同硬盘厂商的外形尺寸都在公差范围内，差异极小。
• 3.5寸：LFF，长宽=147mm101.85mm，企业级3.5寸硬盘的厚度一般为26.1mm 。
• 2.5寸：SFF，长宽= 100.45mm69.85mm ，企业级2.5寸硬盘的厚度一般为15mm 。

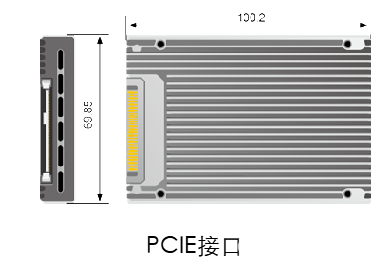

SSD主要尺寸

• 主流的固态硬盘尺寸为2.5寸，不同硬盘厂商的外形尺寸差异微小。
• 2.5寸：SFF，长宽= 100.45mm69.85mm ，SSD的高度有7mm，9.5mm和15mm，各个厂家可能设计不同的厚度，但不会超过15mm。


关键指标

• 硬盘容量（Volume）
• 转速（Rotational speed）
• 平均访问时间*（Average Access Time）
• 数据传输率（Date Transfer Rate）
• IOPS(Input/Output Per Second)

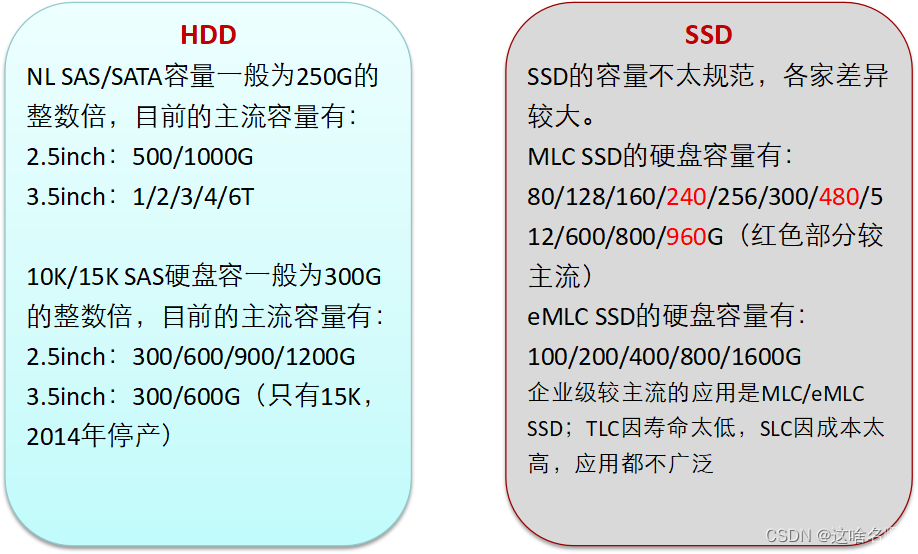

容量差异对比

寿命及可靠性分析

业务类型

基于业务应用的不同，HDD主要有：

• 企业级Performance类
• 企业级Capacity类
• 企业级云盘类
• 桌面级硬盘（Desktop Disk）类
  基于业务应用和Flash介质的不同，SSD主要有：
• 读密集型（Read intensive）
• 均衡型（Main Stream）
• 写密集型（Read intensive）

2.4 RAID技术

定义

RAID （Redundant Array of Independent Disks）即独立磁盘冗余阵列，RAID技术将多个单独的物理硬盘以不同的方式组合成一个逻辑硬盘，从而提高了硬盘的读写性能和数据安全性。
根据不同的组合方式可以分为不同的RAID级别：

级别	说明
RAID 0	数据条带化，无校验
RAID 1	数据镜像，无校验
RAID 3	数据条带化读写，校验信息存放于专用硬盘
RAID 5	数据条带化，校验信息分布式存放
RAID 6	数据条带化，分布式校验并提供两级冗余
同时采用两种不同的RAID方式还能组合成新的RAID级别：
级别	说明
–	–
RAID 0+1	先做RAID 0，后做RAID 1，同时提供数据条带化和镜像
RAID 10	类似于RAID 0+1，区别在于先做RAID 1，后做RAID 0
RAID 50	先做RAID 5，后做RAID 0，能有效提高RAID 5的性能

数据组织及存取方式

分块：将一个分区分成多个大小相等的、地址相邻的块，这些块称为分块。它是组成条带的元素。
条带：同一磁盘阵列中的多个磁盘驱动器上的相同“位置”（或者说是相同编号）的分块。

RAID 0

没有容错设计的条带硬盘阵列，以条带形式将RAID组的数据均匀分布在各个硬盘中

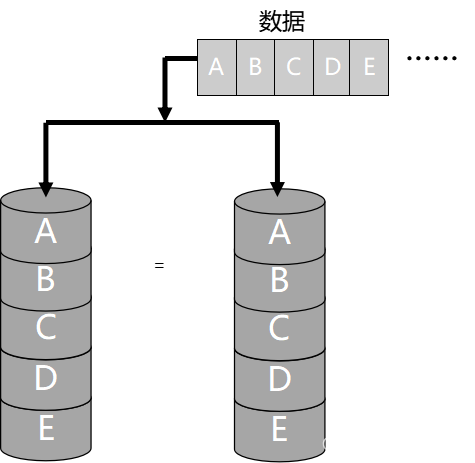

RAID 1

又称镜像（Mirror），数据同时一致写到主硬盘和镜像硬盘

RAID 3

带有校验的并行数据传输阵列，数据条带化分布在数据盘中，同时使用专用校验硬盘存放校验数据

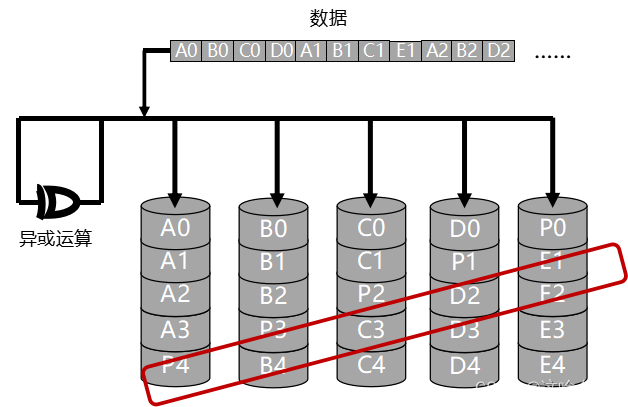

RAID 5

与RAID 3机制类似，但校验数据均匀分布在各数据硬盘上，RAID成员硬盘上同时保存数据和校验信息，数据块和对应的校验信息保存在不同硬盘上。RAID 5是最常用的RAID方式之一

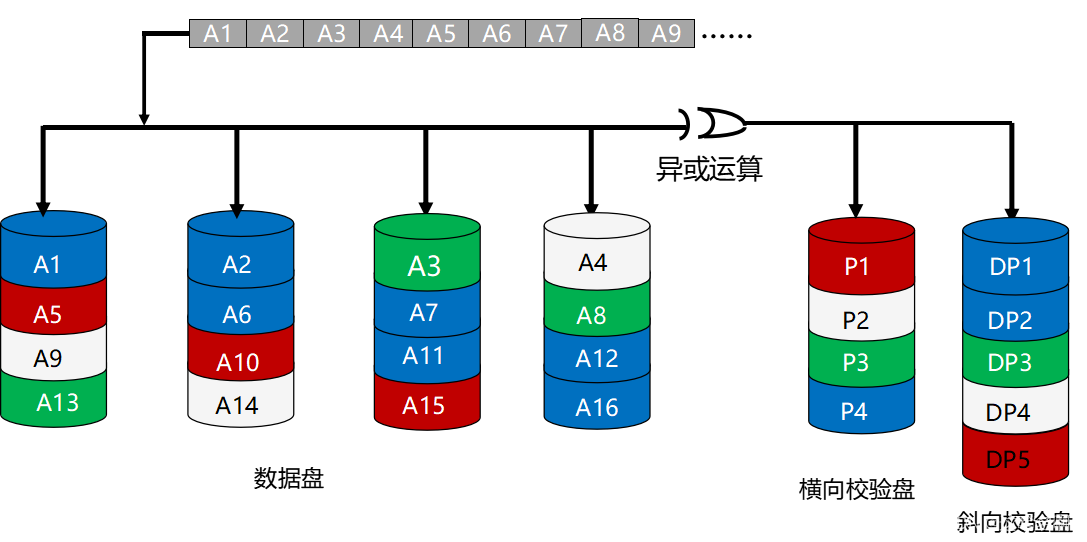

RAID 6

• 横向校验盘：P1—P4为各个数据盘中横向数据的校验信息
  例：P1=A1 XOR A2 XOR A3 XOR A4
• 斜向校验盘：DP1—DP4为各个数据盘及横向校验盘的斜向数据的校验信息
  例：DP1=A1 XOR A6 XOR A11 XOR A16

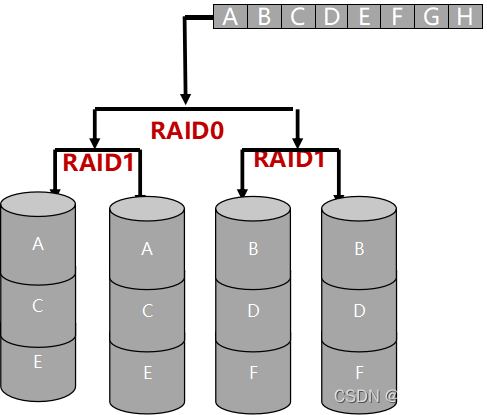

RAID 10

将镜像和条带进行两级组合的RAID级别，第一级是RAID1镜像对，第二级为RAID 0。RAID10也是一种应用比较广泛的RAID级别

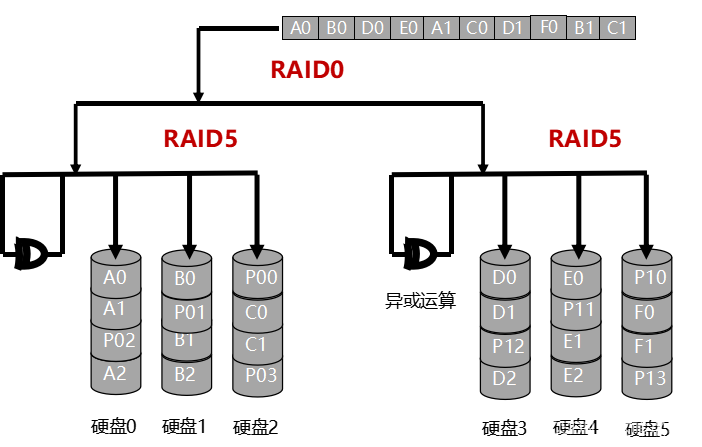

RAID 50

将RAID5和RAID 0进行两级组合的RAID级别，最低一级是RAID 5，第二级为RAID 0

常见RAID级别的比较

RAID级别	RAID 0	RAID 1	RAID 5	RAID 6	RAID 10
可靠性	最低	高	较高	最高	高
冗余类型	无	镜像冗余	校验冗余	校验冗余	镜像冗余
可用空间	100%	50%	(N-1)/N	(N-2)/N	50%
性能	最高	最低	较高	较高	高

2.5 PCIE接口及应用

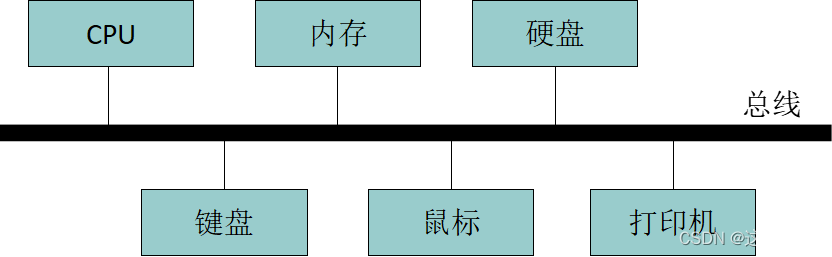

总线

总线（Bus）是计算机各种功能部件之间传送信息的公共通信干线。

PCI Express总线技术

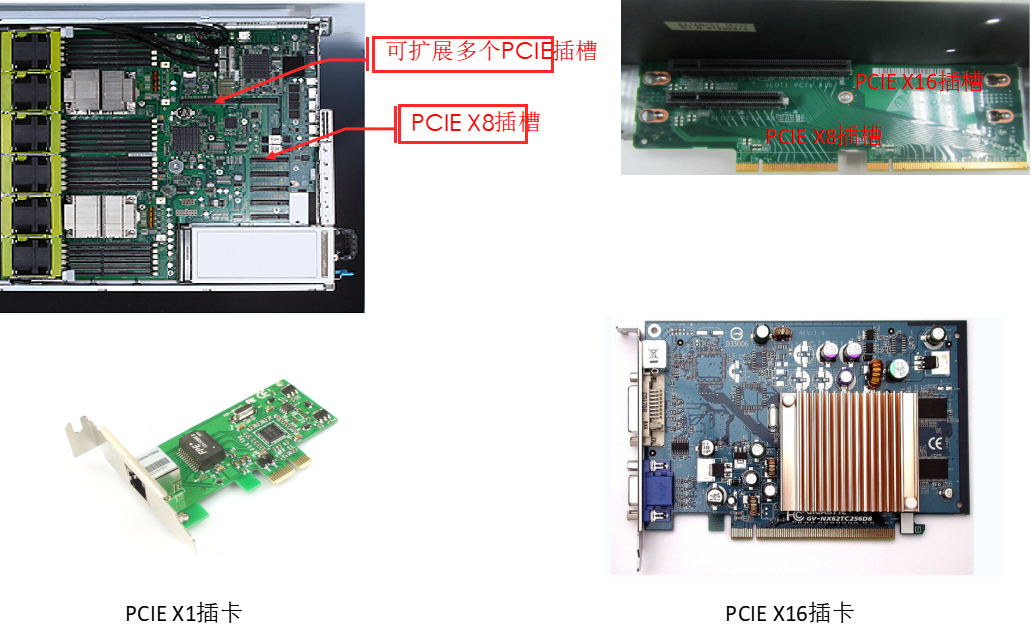

PCIE插槽和卡实物图

2.6 BIOS的作用和发展

定义

BIOS全称“Basic Input Output System”，即"基本输入输出系统"。

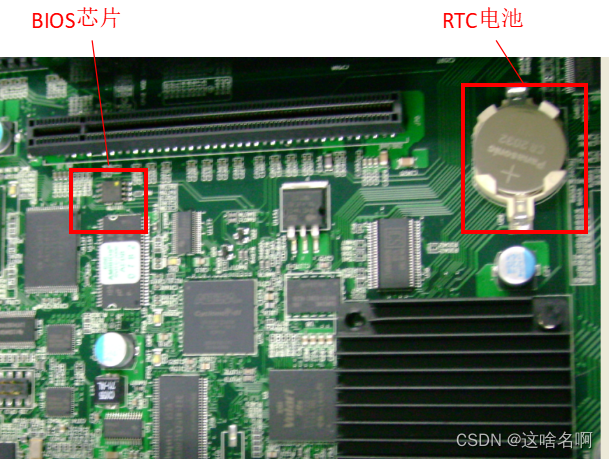

它是一组固化到计算机内主板上一个ROM芯片上的程序

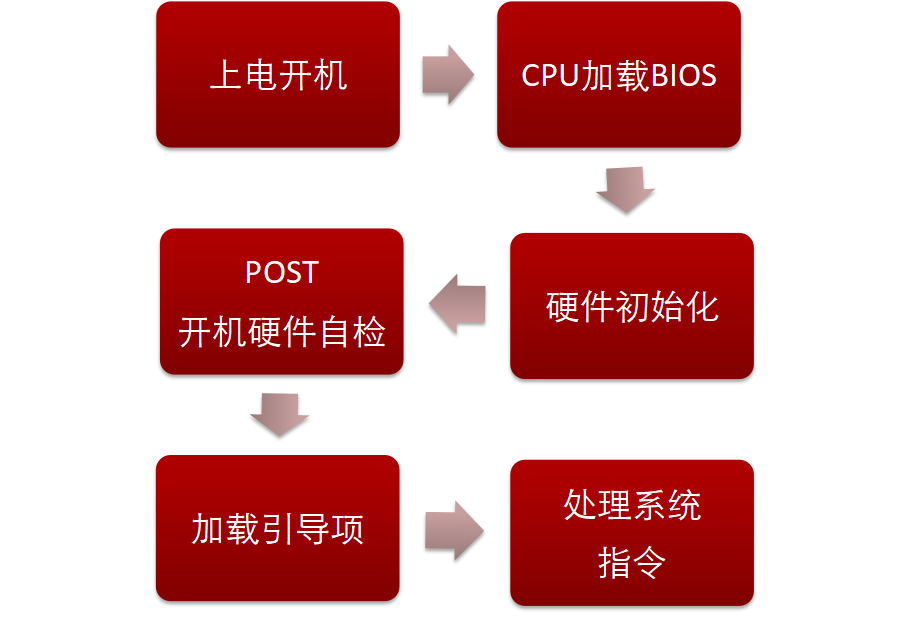

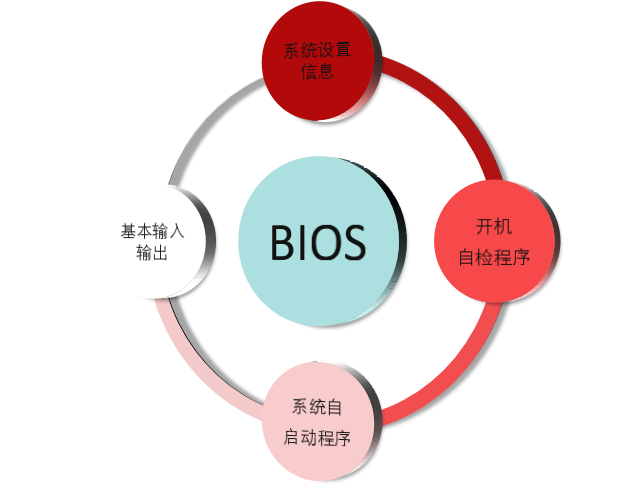

工作过程

2.7 BMC和机框管理的作用和发展

iMana 200智能管理系统,（内部名称iBMC），是华为自主开发的具有完全自主知识产权的服务器远程管理系统。iMana 200兼容服务器业界管理标准IPMI2.0规范、支持键盘、鼠标和视频的重定向、文本控制台的重定向、远程虚拟媒体、高可靠的硬件监控和管理功能。iMana智能管理系统提供了丰富的特性支持。

BMC的物理接口

IPMI

智能平台管理接口 (Intelligent Platform Management Interface) 是一种开放标准的硬件管理接口规格，定义了嵌入式管理子系统进行通信的特定方法。
IPMI 信息通过基板管理控制器 (BMC) 进行交流，使用低级硬件智能管理而不使用操作系统进行管理。

IPMI的工作原理

• IPMI的核心是BMC(基板管理控制器)。
• IPMI不依赖于服务器的处理器、BIOS或操作系统，是一个单独在系统内运行的无代理管理子系统。
• IPMI提供了一种与厂商无关的远程查看启动、操作系统加载器或紧急管理控制台来诊断和维修故障的标准方式。
• IPMI增强的认证功能能够实现安全的远程操作。
• IPMI克服了以往基于操作系统的管理方式所受的限制。
