Midas GTS NX三维地质建模及边坡稳定性分析

1 原理

Midas GTS 中边稳定性分析SRM法的基本原理是有限元强度折减法，具体是将土体的粘聚力c正在上传…重新上传取消 和内摩擦角φ 除以一个折减系数Fs，从而可以得到新的强度指标c 和φ ，通过不断迭代到滑坡达到极限平衡状态得到的Fs 就是滑坡的稳定性系数。

2 步骤分析

⑴ 利用地形数据生成器实现小流域区域的三维地表地形生成。

⑵ 利用生成地形地表曲面进行分割实体，得到边坡实体模型。

⑶ 对实体模型进行划分实体网格。

3 具体操作

3.1 建模数据研究

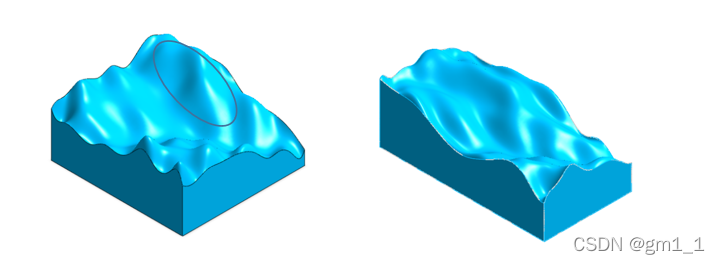

将DXF地形图文件导入地形数据生成器中，生成以TMS为后缀的地形文件，导入至Midas GTS NX 中，通过拓展曲面、切割实体等操作，得到实体模型，如图1，模型上标记的区域为滑坡实际发生的大致区域。
