RAID技术详解

背景介绍

在单机时代，采用单块硬盘进行数据存储和读写的方式寻址和读写的时间消耗大，IO性能低，存储容量小，而且单块硬盘若是出现无法修复的物理故障，就会导致数据丢失。随着存储技术的发展，使用多块硬盘组成存储阵列的RAID（redundant array of indeprndent disk）技术应运而生，它是使用多个独立硬盘组成的大型硬盘系统，通过组建立不同的RAID阵列，可以实现比单块硬盘更好的存储性能或是数据恢复能力。

1. RAID 0

RAID 0技术比较简单，即把几块硬盘从相同偏移量位置按block（块）或sector（扇区）组织在一起，形成一个stripe（条带），如图1所示：

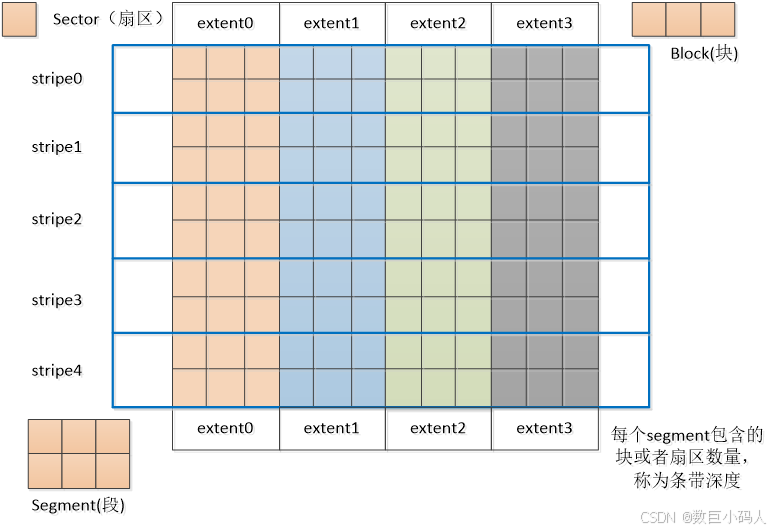

图1.RAID 0示意图

图1是一个由4块硬盘（extent0-extent4）组成的RAID 0示意图，当遇到大块数据写入时，数据常以条带为单位写入，最佳情况是RAID控制器将数据被分为4部分写入4块硬盘中，此时写入速度为单块硬盘的4倍。

RAID 0阵列的存储和IO效率与条带深度和存取文件大小有很大关系，若条带深度相对于存取文件大小过大，单个段就可以完成文件存储，那么RAID阵列就会退化为单硬盘IO，存储性能和单硬盘模式一样甚至低于单硬盘，而条带深度过小，虽然存储性能大幅提升，但IO的开销就会很大，极大影响IO效率，所以RAID 0在设置时需要在条带深度和IO大小之间做平衡，才能最大程度发挥阵列的效率。综上所述，RAID 0阵列相对于单硬盘性能对比如表1所示：

表1 RAID 0阵列系统相较于单盘的IO对比

RAID 0 IOPS	读				写
	并发IO		顺序IO		并发IO		顺序IO
	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO
IO SIZE/Stripe SIZE较大	不支持	不支持	提升很小	提升N*系数倍	不支持	不支持	提升很小	提升N*系数倍
IO SIZE/Stripe SIZE较小	提升（1+并发系数）倍	提升（1+并发系数+系数）倍	提升很小	提升系数倍	提升（1+并发系数）倍	提升（1+并发系数+系数）倍	提升很小	提升系数倍

此外，由于RAID 0阵列未设置数据校验或恢复区，一旦阵列中任一块硬盘损坏，阵列中所有数据将会丢失。

2. RAID 1

由于RAID 0没有任何数据保护措施，在RAID 0的基础上对每个虚拟逻辑盘的Block都做一份物理备份在其他盘上，也就是在写数据时同时向备份盘写一份数据，以实现数据保护的效果，如图2所示：

图2.RAID 1示意图

与RAID 0不同，RAID 1对虚拟逻辑盘上的每个物理Block，都在物理盘上有一个备份，因此RAID 1的写IO速度相较于RAID 0有所下降，因为数据需要写两份，且速度以最慢的物理盘为准，由此RAID 1系统相较于单盘的IO对比如表2所示（其中N为组成镜像物理盘的数目）：

表2. RAID 1系统相较于单盘的IO对比

RAID 1 IOPS	读				写
	并发IO		顺序IO		并发IO		顺序IO
	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO
	提升N倍或并发系数倍	提升N倍或并发系数倍	提升很小	提升N倍	不支持	事务型IO可并发，提升并发系数倍	没有提升	没有提升

在读、并发IO模式下，由于可以并发N个IO，每个IO占用一个物理盘，相当于提升了N倍IOPS。由于每个IO只独占了一个物理盘，所以数据传输速度相较于单盘没有改变。

在读，顺序IO模式或随机IO模式下下由于IO不能并发，所以此时一个IO可以同时读取N个盘上的内容。但随机IO时，寻到时间影响很大，总体来说性能提升很小。

在读、顺序IO或连续IO模式下寻道时间影响最低，此时性能主要取决于硬盘传输速度，性能提升了N倍。

3. RAID 2

RAID 2是一种特殊的模式，它是一种专用RAID，现在已经被淘汰，与RAID 1不同，RAID 2的备份盘用于存储校验数据的汉明码(Hamming Code ECC)用于错误检测和修正，它能够修正一位的错误，即只允许一个硬盘出问题，但它需要的校验码位数与存储数据的位数正相关，也就是硬盘阵列中存储硬盘数量越多，需要的校验盘数量也越多。

为了保证每次写数据都能保证多硬盘并行，RAID 2把条带深度设置为1b，但这也导致RAID 1无法并发IO，因为每次写数据都会占用全部硬盘的IO，RAID 2系统与单盘IO的对比如表3所示（N为数据盘数量）：

表3. RAID 2系统相较于单盘的IO对比

RAID 2 IOPS	读			写
	顺序IO			顺序IO
	非事务性随机IO	事务性随机IO	连续IO	非事务性随机IO	事务性随机IO	连续IO
	提升极小	提升极小	提升N倍	性能降低	提升极小	提升N倍

4. RAID 3

RAID 3把校验盘也虚拟化为条带的形式，如图3所示，它采用更为高效的XOR校验算法，在写入数据时同时向校验盘相同偏移量的条带写入数据经过XOR校验后的校验码。这种算法可以在阵列中某块硬盘故障后恢复其中的数据，但在针对数据传输时出现的错误，XOR校验算法只能判断数据是否有错误，无法找出哪里有误，更无法修复错误。

RAID 3摒弃了RAID 2把条带深度仅仅设置为1b的设计，而是把条带深度设置为随硬盘数量而定，最小1个扇区，条带长度为一个文件系统块的大小，即每个Segment的大小为一个或几个扇区。这样一来不仅保留了每次IO尽可能占用全部硬盘的并行性，还解决了RAID 2非事务性IO效率低下的问题，但因为校验盘无法共享IO，RAID 3和RAID 2一样无法并发IO。RAID 3系统与单盘IO的对比见表4。

图3.RAID 3示意图

表4 RAID 3阵列系统相较于单盘的IO对比

RAID 3 IOPS	读				写
	并发IO		顺序IO		并发IO		顺序IO
	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO
IO SIZE/Stripe SIZE较大	不支持	不支持	提升很小	提升N倍	不支持	不支持	提升很小	提升N倍
IO SIZE/Stripe SIZE较小	不支持	事务型IO可并发，提升并发系数倍	提升很小	提升N*IO SIZE/Stripe SIZE倍	不支持	事务型IO可并发，提升并发系数倍	提升很小	提升N*IO SIZE/Stripe SIZE倍

5. RAID 4

RAID 4 为提高IO并发的几率，在RAID 3的基础上又加大了条带的深度，使得大部分文件写入的IO操作只调用阵列中的一部分硬盘，但RAID 4只有一块校验盘，在写入数据的同时也会对校验盘进行IO操作，这样校验盘就成为了热点盘，由于单块校验盘不支持IO并发，RAID 4依然难以做到并发IO，业界针对这种情况专门研制了优化方案，例如WAFL文件系统，它提供一个控制器，将两个不同事务的IO写操作，尽量放到同一条带上，以人为制造更多的重构写模式，这样不仅并发了IO，还增加了写效率。RAID 4系统与单盘IO的对比见表5所示。

表5 RAID 4阵列系统相较于单盘的IO对比

RAID 4 IOPS	读				写
	特别优化的并发IO		顺序IO		特别优化的并发IO		顺序IO
	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO
IO SIZE/Stripe SIZE较大	冲突	冲突	提升很小	提升N倍	冲突	冲突	没有提升	提升N倍
IO SIZE/Stripe SIZE较小	提升很小	提升N*并发系数倍	几乎无提升	几乎无提升	提升并发系数倍	提升N*并发系数倍	性能降低	性能降低

6. RAID 5

RAID 5系统与RAID 3和RAID 4相比，它不使用单独的一块物理盘作为校验盘，而是将校验盘以条带的形式分布于各数据盘中，一个5硬盘、条带深度为5个block的RAID 5系统如图4所示：

图5.RAID 5示意图

RAID 5阵列中的每个条带都有一个校验Segment，但是不同条带中位置不同，在相邻条带间循环分布。为保证并发IO，RAID 5将条带大小做得比较大，以保证每次IO不会占满整个条带，造成队列中其他IO的等待。因此RAID 5要保证高并发率，一旦某时刻没有成功并发，则这次IO几乎就是读改写模式，所以RAID 5有较高的写惩罚。但是在随机写IO频发的环境下，由于频发的随机IO提高了潜在的并发几率，如果碰巧并发的IO处在一个条带上，还可以降低写惩罚的几率。因此RAID 5 系统面对频发的随机写IO时，其IOPS下降趋势比其他RAID系统更平缓一些。

RAID 5相较于经过特别优化的RAID 4，其在底层就实现了并发，可以脱离文件系统的干预。而不像基于WAFL文件系统的RAID 4，需要预先规划并发环境，就效率而言，仍然是WAFL拥有更高的并发系数，因为WAFL是主动创造并发环境，RAID 5是被动等待并发发生。RAID 5系统与单盘IO对比见表6。

表6 RAID 5阵列系统相较于单盘的IO对比

RAID 5 IOPS	读				写
	并发IO		顺序IO		并发IO		顺序IO
	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO
IO SIZE近似Stripe SIZE	不支持	不支持	提升很小	提升N倍	不支持	不支持	提升很小	提升N倍
IO SIZE大于Segment Size且重构写	提升并发系数倍	提升N*并发系数倍	几乎无提升	提升IO SIZE/Segment Size倍	提升并发系数倍	提升N*并发系数倍	性能降低	提升很小
IO SIZE小于Segment Size且读改写	提升并发系数倍	提升N*并发系数倍	提升很小	几乎无提升	提升并发系数倍	提升N*并发系数倍	性能降低	性能降低

此外还有RAID 5E系统，它在RAID 5的基础上，每块硬盘又各自分出一部分区域充当热备区域，目的是在遇到阵列中突然有硬盘损坏时，其他硬盘立即恢复数据并写入热备区域中。RAID 5EE系统是将RAID 5E中的热备区域也条带化，以便于规划硬盘空间。

7. RAID 6

RAID 6相较于RAID 5，其在每个条带中又增加了一个Segment存储校验数据，即每个RAID 6阵列使用相当于两块硬盘的空间充当校验盘，这样一来整个存储阵列遇到同时损坏两块硬盘时，也能恢复数据。RAID 6系统示意图见图6所示。

RAID 6在写的时候会比RAID 5同时读取或写入额外的一份校验数据，不过由于是并行操作，所以不会比RAID 5慢多少，其他性能则与RAID 5类似，RAID 6系统与单盘IO的对比见表7所示。

图6.RAID 6示意图

表7 RAID 6阵列系统相较于单盘的IO对比

RAID 6 IOPS	读				写
	并发IO		顺序IO		并发IO		顺序IO
	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO	随机IO	连续IO
IO SIZE近似Stripe SIZE	不支持	不支持	提升很小	提升N倍	不支持	不支持	提升很小	提升N倍
IO SIZE大于Segment Size且重构写	提升并发系数倍	提升N*并发系数倍	几乎无提升	提升IO SIZE/Segment Size倍	提升并发系数倍	提升N*并发系数倍	性能降低	提升很小
IO SIZE小于Segment Size且读改写	提升并发系数倍	提升N*并发系数倍	提升很小	几乎无提升	提升并发系数倍	提升N*并发系数倍	性能降低	性能降低
