电容式触摸芯片的工作原理

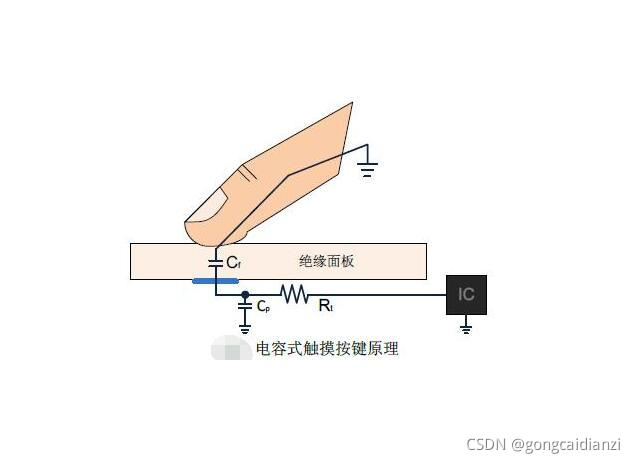

任何两个导电的物体之间都存在着感应电容，一个按键即一个焊盘与大地也可构成一个感应电容，在周围环境不变的情况下，该感应电容值是固定不变的微小值。当有人体手指靠近触摸按键时，人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容，会使总感应电容值增加。电容式触摸按键IC在检测到某个按键的感应电容值发生改变后，将输出某个按键被按下的确定信号。电容式触摸按键因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰会更加敏感，因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。

目前运用的触摸芯片主要有两种，一种是电阻式触摸芯片，另一种是电容式触摸芯片。因电容式触摸芯片可靠性更高而得到更加广泛的应用。目前应用触摸芯片的产品，单点触摸式是比较常见也是应用比较广泛。随着触控芯片的不断发展，各种各样形式的触摸按键已经出现在我们日常家用电器中，如滚轮和滑块式按键的出现更加丰富了触控芯片的应用。

早期的触控芯片比较简单，只能处理按键。随着技术的进一步发展，触控芯片已经不再是一个简单的按键处理芯片，现在已经完全可以作为一个主MCU来用，除了可以处理触摸按键外还可以处理如AD采样、LED控制、通讯等等。以前要实现触摸按键功能必须有两个芯片，一个触控芯片，一个主MCU࿰
