0.前言
绘制图表很重要的一步就是确立坐标轴，有了标尺，才能找准自己的定位。每一个数据点都需要根据坐标轴来计算数据值对应的屏幕像素位置。

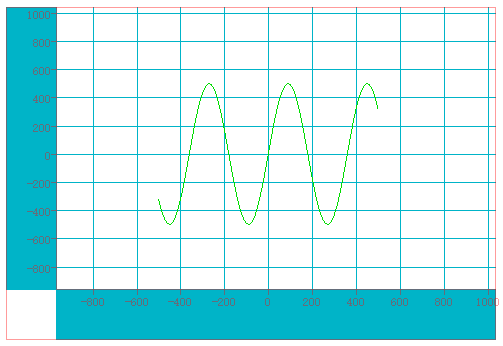

本文代码源码链接及实现效果如下：
github 链接（XYView类）：https://github.com/gongjianbo/EasyQPainter
1.实现细节
对于固定的坐标范围，刻度可以直接根据最大最小值进行均分。但是加入缩放、移动等交互后，就需要保存一些额外的信息，如最小缩放范围、最大最小限定范围等。
确定好范围后，就是刻度的位置计算。一些常见的图表库都会根据当前范围动态的计算刻度间隔和刻度值，且尽量取整。如 [0,10] 分三份，肯定不会是 3.33 和 6.66 ，而是以 3 或 4 为间隔进行取值，变成 (0,3,6,9) 四个刻度值。我这里采用递归的方式，每次乘以或除以 10，然后同这一数级的特殊值进行比较来获取最终的间隔。
double XYAxis::calcValueSpaceHelper(double valueRefRange, int dividend) const
{
//分段找合适的间隔，分割倍数dividend每次递归乘以10
if (valueRefRange > 8 * dividend){
//if(dividend>10000*100)return dividend;
return calcValueSpaceHelper(valueRefRange, dividend * 10);
}else if (valueRefRange > 4.5 * dividend){
return 5 * dividend;
}else if (valueRefRange > 3 * dividend){
return 4 * dividend;
}else if (valueRefRange > 1.5 * dividend){
return 2 * dividend;
}else{
return dividend;
}
}
有了刻度的间隔，还得计算从哪里开始才是间隔的整倍数，这个点就是刻度绘制的第一个起始点，后面的点直接以间隔步进即可。我主要是拿间隔值来取模运算。

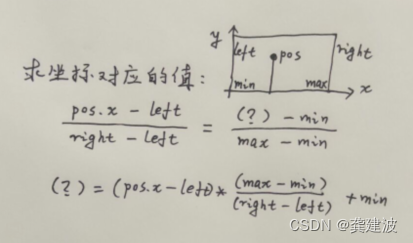

通过刻度值和数据值之间的转换，才能使数据正确的渲染在某个位置。两者换算也很简单，通过等比法就能列出算式。
//像素位置转数据值，unit1PxToValue为每像素代表的数据值大小
double XYAxis::pxToValue(double px) const
{
return px * unit1PxToValue + minValue;
}
//数据值转像素位置，unit1ValueToPx为每单位数据值表示的像素大小
double XYAxis::valueToPx(double value) const
{
return (value - minValue) * unit1ValueToPx;
}

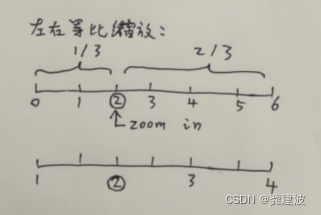

对于缩放，如果是鼠标在图表区域内滚轮缩放，需要根据当前鼠标位置分别计算上下或左右两侧的增减值，保持缩放前后该点的刻度值不变（根据当前位置进行聚焦）。
//先计算鼠标在图中左右百分比zoom_proportion
//将单次步进乘以百分比就能分别得到左侧和右侧应该乘以的值了
minValue += zoom_step * zoom_proportion;
maxValue -= zoom_step * (1 - zoom_proportion);此外，x 轴和 y 轴的交点最好是重合 1 像素，这样两个轴的交叠处正好呈十字，效果好一点。
2.主要实现代码
#pragma once
#include <QObject>
#include <QPainter>
//笛卡尔坐标系(直角坐标系)的坐标轴
class XYAxis : public QObject
{
Q_OBJECT
public:
//刻度线所在方位，上下左右
enum AxisPosition
{
AtLeft,
AtRight,
AtTop,
AtBottom
};
//刻度线的间隔计算方式
enum TickMode
{
//固定值间隔
FixedValue,
//根据参考像素间隔
RefPixel
};
public:
explicit XYAxis(QObject *parent = nullptr);
//初始化，构造后在渲染前调用
void init(AxisPosition position, double minLimit, double maxLimit,
double minRange, double minValue, double maxValue);
//刻度线所在方位，上下左右
AxisPosition getAxisPosition() const;
void setAxisPosition(AxisPosition position);
//刻度线的间隔计算方式
TickMode getTickMode() const;
void setTickMode(TickMode mode);
//坐标区域
QRect getRect() const;
void setRect(const QRect &rect);
//小数精度
int getDecimalPrecision() const;
void setDecimalPrecision(int precison);
//固定值的间隔
double getFixedValueSpace() const;
void setFixedValueSpace(double value);
//参考像素范围的间隔
int getRefPixelSpace() const;
void setRefPixelSpace(int pixel);
//刻度位置
QVector<int> getTickPos() const;
//刻度值文本
QVector<QString> getTickLabel() const;
//最小值限制
double getMinLimit() const;
//最大值限制
double getMaxLimit() const;
//最小范围限制
double getMinRange() const;
//当前显示的最小刻度
double getMinValue() const;
//当前显示的最大刻度
double getMaxValue() const;
//像素与值的换算
double getUnit1PxToValue() const;
double getUnit1ValueToPx() const;
/**
* @brief 坐标轴像素值转数值
* @details 暂时只有2方向,
* Qt绘制起点为左上角，往右下角取正.
* @param px 鼠标pos
* 该函数只负责计算对应的刻度数值，横向时可能参数要减去left,
* 竖向时可能参数先被bottom+1减一下
* @return 对应的刻度数值
*/
double pxToValue(double px) const;
/**
* @brief 数值转坐标轴像素值
* @details 暂时只有2方向,
* Qt绘制起点为左上角，往右下角取正.
* @param value 对应的刻度数值
* @return 鼠标所在point对应的px长度，
* 该函数只负责计算距离，横向时可能要拿得到的px加上left,
* 竖向时可能需要拿bottom+1来减去得到的px.
*/
double valueToPx(double value) const;
//绘制
void draw(QPainter *painter);
private:
//坐标轴在上下左右不同位置时，绘制不同的效果，本demo只写部分
void drawLeft(QPainter *painter);
void drawBottom(QPainter *painter);
//大小or范围等变动后重新计算刻度信息
void calcAxis();
//计算间隔和起点
void calcSpace(double axisLength);
//计算刻度像素间隔
double calcPxSpace(double unitP2V, double valueSpace) const;
//计算刻度像素起点
double calcPxStart(double unitP2V, double valueSpace, double valueMin, double valueMax) const;
//计算值间隔
double calcValueSpace(double unitP2V, int pxRefSpace) const;
//辅助计算值间隔
double calcValueSpaceHelper(double valueRefRange, int dividend) const;
//刻度值的小数位数
int getTickPrecision() const;
int getTickPrecisionHelper(double valueSpace, double compare, int precision) const;
//步进
double valueCalcStep() const;
double valueZoomInStep() const;
double valueZoomOutStep() const;
//根据pos计算zoom的左右/上下百分比
double calcZoomProportionWithPos(const QPoint &pos) const;
signals:
void axisChanged();
public slots:
//移动
void addMinValue();
void subMinValue();
void addMaxValue();
void subMaxValue();
bool moveValueWidthPx(int px);
//放大缩小
void zoomValueIn();
void zoomValueOut();
void zoomValueInPos(const QPoint &pos);
void zoomValueOutPos(const QPoint &pos);
//全览，value设置为limit
void overallView();
//设置刻度limit范围
void setLimitRange(double min, double max, double range);
//设置刻度当前value显示范围
void setValueRange(double min, double max);
private:
//刻度线所在方位，上下左右
AxisPosition thePosition{AtLeft};
//刻度线的间隔计算方式
TickMode theMode{RefPixel};
//坐标区域
QRect theRect;
//显示的小数位数
int decimalPrecision{3};
//刻度根据固定值间隔时的参考，一般用于等分
double fixedValueSpace{100.0};
//刻度根据像素间隔的参考，一般用于自适应
//通过参考像素间隔计算得到值间隔，再取整后转换为像素间隔
double refPixelSpace{35.0};
//刻度位置
QVector<int> tickPos;
//刻度值文本
QVector<QString> tickLabel;
//刻度值限定范围
double minLimit{0.0};
double maxLimit{1000.0};
//最小缩放范围
double minRange{10.0};
//当前显示范围
double minValue{0.0};
double maxValue{1000.0};
//1像素表示的值
double unit1PxToValue{1.0};
//1单位值表示的像素
double unit1ValueToPx{1.0};
//刻度绘制像素起点
//横向以左侧开始，竖向以底部开始
double pxStart{0.0};
//刻度像素间隔
double pxSpace{30.0};
//刻度值间隔
double valueSpace{1.0};
};
#include "XYAxis.h"
#include <cmath>
#include <QtMath>
#include <QDebug>
XYAxis::XYAxis(QObject *parent)
: QObject(parent)
{
}
void XYAxis::init(AxisPosition position, double minLimit, double maxLimit,
double minRange, double minValue, double maxValue)
{
this->thePosition = position;
this->minLimit = minLimit;
this->maxLimit = maxLimit;
this->minRange = minRange;
this->minValue = minValue;
this->maxValue = maxValue;
}
XYAxis::AxisPosition XYAxis::getAxisPosition() const
{
return thePosition;
}
void XYAxis::setAxisPosition(AxisPosition position)
{
if (thePosition != position)
{
thePosition = position;
emit axisChanged();
}
}
XYAxis::TickMode XYAxis::getTickMode() const
{
return theMode;
}
void XYAxis::setTickMode(TickMode mode)
{
if (theMode != mode)
{
theMode = mode;
calcAxis();
}
}
QRect XYAxis::getRect() const
{
return theRect;
}
void XYAxis::setRect(const QRect &rect)
{
if (theRect != rect && rect.isValid())
{
theRect = rect;
calcAxis();
}
}
int XYAxis::getDecimalPrecision() const
{
return decimalPrecision;
}
void XYAxis::setDecimalPrecision(int precison)
{
if (decimalPrecision != precison)
{
decimalPrecision = precison;
emit axisChanged();
}
}
double XYAxis::getFixedValueSpace() const
{
return fixedValueSpace;
}
void XYAxis::setFixedValueSpace(double value)
{
fixedValueSpace = value;
calcAxis();
}
int XYAxis::getRefPixelSpace() const
{
return refPixelSpace;
}
void XYAxis::setRefPixelSpace(int pixel)
{
refPixelSpace = pixel;
calcAxis();
}
QVector<int> XYAxis::getTickPos() const
{
return tickPos;
}
QVector<QString> XYAxis::getTickLabel() const
{
return tickLabel;
}
double XYAxis::getMinLimit() const
{
return minLimit;
}
double XYAxis::getMaxLimit() const
{
return maxLimit;
}
double XYAxis::getMinRange() const
{
return minRange;
}
double XYAxis::getMinValue() const
{
return minValue;
}
double XYAxis::getMaxValue() const
{
return maxValue;
}
double XYAxis::getUnit1PxToValue() const
{
return unit1PxToValue;
}
double XYAxis::getUnit1ValueToPx() const
{
return unit1ValueToPx;
}
double XYAxis::pxToValue(double px) const
{
return px * unit1PxToValue + minValue;
}
double XYAxis::valueToPx(double value) const
{
return (value - minValue) * unit1ValueToPx;
}
void XYAxis::draw(QPainter *painter)
{
painter->fillRect(theRect, QColor(0, 180, 200));
switch (this->getAxisPosition())
{
case AtRight:
//drawRight(painter);
break;
case AtLeft:
drawLeft(painter);
break;
case AtTop:
//drawTop(painter);
break;
case AtBottom:
drawBottom(painter);
break;
default:
break;
}
}
void XYAxis::drawLeft(QPainter *painter)
{
painter->save();
painter->drawLine(theRect.topRight(), theRect.bottomRight());
const int right_pos = theRect.right();
for (int i = 0; i < tickPos.count(); i++)
{
const int y_pos = tickPos.at(i);
painter->drawLine(QPoint(right_pos, y_pos),
QPoint(right_pos - 5, y_pos));
painter->drawText(right_pos - 5 - painter->fontMetrics().width(tickLabel.at(i)),
y_pos + painter->fontMetrics().height() / 2,
tickLabel.at(i));
}
painter->restore();
}
void XYAxis::drawBottom(QPainter *painter)
{
painter->save();
painter->drawLine(theRect.topLeft(), theRect.topRight());
const int top_pos = theRect.top();
for (int i = 0; i < tickPos.count(); i++)
{
const int x_pos = tickPos.at(i);
painter->drawLine(QPoint(x_pos, top_pos),
QPoint(x_pos, top_pos + 5));
painter->drawText(x_pos - painter->fontMetrics().width(tickLabel.at(i)) / 2,
top_pos + 5 + painter->fontMetrics().height(),
tickLabel.at(i));
}
painter->restore();
}
void XYAxis::calcAxis()
{
if (minLimit >= maxLimit || theRect.isNull())
return;
if (minValue > maxValue)
{
std::swap(minValue, maxValue);
}
if (minLimit > minValue)
{
minValue = minLimit;
}
if (maxLimit < maxValue)
{
maxValue = maxLimit;
}
switch (this->getAxisPosition())
{
case AtBottom:
{
//横向x轴
calcSpace(theRect.width() - 1);
//计算刻度线
const double right_pos = theRect.right();
tickPos.clear();
tickLabel.clear();
const int precision = getTickPrecision();
//i是用刻度px算坐标位置；j是用刻度px算i对应的value
//条件i>pos-N是为了显示最大值那个刻度
for (double i = theRect.left() + pxStart, j = pxStart; i < right_pos + 2; i += pxSpace, j += pxSpace)
{
tickPos.push_back(std::round(i));
const double label_value = (minValue + (j)*unit1PxToValue);
QString label_text = QString::number(label_value, 'f', precision);
if (label_text == "-0")
{ //会有-0
label_text = "0";
}
tickLabel.push_back(label_text);
}
}
break;
case AtLeft:
{
//竖向y轴
calcSpace(theRect.height() - 1);
//计算刻度线
const double top_pos = theRect.top();
tickPos.clear();
tickLabel.clear();
const int precision = getTickPrecision();
//i是用刻度px算坐标位置；j是用刻度px算i对应的value
//条件i>pos-N是为了显示最大值那个刻度
for (double i = theRect.bottom() - pxStart, j = pxStart; i > top_pos - 2; i -= pxSpace, j += pxSpace)
{
tickPos.push_back(std::round(i));
const double label_value = (minValue + (j)*unit1PxToValue);
QString label_text = QString::number(label_value, 'f', precision);
if (label_text == "-0")
{ //会有-0
label_text = "0";
}
tickLabel.push_back(label_text);
}
}
break;
default:
break;
}
emit axisChanged();
}
void XYAxis::calcSpace(double axisLength)
{
//计算每单位值
//为什么算了两个互为倒数的数呢？因为浮点数精度问题
unit1PxToValue = (maxValue - minValue) / (axisLength);
unit1ValueToPx = (axisLength) / (maxValue - minValue);
//计算间隔和起点
//计算刻度间隔及刻度起点
switch (theMode)
{
case FixedValue:
//该模式ValueSpace固定不变;
valueSpace = fixedValueSpace;
pxSpace = calcPxSpace(unit1PxToValue, valueSpace);
pxStart = calcPxStart(unit1PxToValue, valueSpace, minValue, maxValue);
break;
case RefPixel:
valueSpace = calcValueSpace(unit1PxToValue, refPixelSpace);
pxSpace = calcPxSpace(unit1PxToValue, valueSpace);
pxStart = calcPxStart(unit1PxToValue, valueSpace, minValue, maxValue);
break;
default:
break;
}
}
double XYAxis::calcPxSpace(double unitP2V, double valueSpace) const
{
//这里与真0.0比较
if (unitP2V <= 0.0)
{
qWarning() << __FUNCTION__ << "unitP2V is too min" << unitP2V;
return 30.0;
}
return valueSpace / unitP2V;
}
double XYAxis::calcPxStart(double unitP2V, double valueSpace, double valueMin, double valueMax) const
{
Q_UNUSED(valueMax)
if (unitP2V <= 0.0 || valueSpace <= 0.0)
{
qWarning() << __FUNCTION__ << "unitP2V or valueSpace is too min" << unitP2V << valueSpace;
return 0.0;
}
//min有正负，而unit和space只有正
//如果最小值为正数or零
//从最小值往上找第一个能被value_space整除的数
//如果最小值为负数
//从0往下找最后一个能被value_space整除的数
//（如果min绝对值小于value_space则起点为0）
//即起点值应该是value_space的整倍数
const double begin_precision = std::pow(10, decimalPrecision);
const double begin_cut = (decimalPrecision <= 0)
? 0
: qRound(std::abs(valueMin) * begin_precision) % qRound(valueSpace * begin_precision) / begin_precision;
//因为cut是value_space模出来的，且该分支min和value_space都为正，
//所以起始值(value_space-cut)不会为负。
//起点px就为起始值*单位值表示的像素；或者为起始值/单位像素表示的值
//(注意：起始值是距离起点的间隔值)
const double begin_val = qFuzzyIsNull(begin_cut) ? 0.0 : (valueMin >= 0.0) ? (valueSpace - begin_cut)
: begin_cut;
return begin_val / unitP2V;
//之前以左上角为起始计算的逻辑，会导致左下角xy的零点相交误差大，现在改为左下角开始算
//if(getAxisPosition()==AtTop||getAxisPosition()==AtBottom){
// //横向刻度值的是从左至右，和坐标x值增长方向一样
// return begin_val/unitP2V;
//}else if(getAxisPosition()==AtLeft||getAxisPosition()==AtRight){
// //竖向如果从上往下开始计算，则刻度值和坐标y值增长方向相反
// const double end_val=(valueMax-valueMin-begin_val)-valueSpace*(int)((valueMax-valueMin-begin_val)/valueSpace);
// return end_val/unitP2V;
//}
//return 0;
}
double XYAxis::calcValueSpace(double unitP2V, int pxRefSpace) const
{
//尽量为整除
const double space_ref = unitP2V * pxRefSpace;
double space_temp = space_ref;
if (space_ref > 1)
space_temp = calcValueSpaceHelper(space_ref, 1);
else
space_temp = calcValueSpaceHelper(space_ref * std::pow(10, decimalPrecision), 1) * std::pow(10, -decimalPrecision);
//避免过大过小
/*if(space_temp<=std::pow(10,-_decimalPrecision)){
return std::pow(10,-_decimalPrecision);
}else if(space_temp<space_ref*0.7){
return space_temp*2;
}else if(space_temp>space_ref*1.8){
return space_temp/2;
}*/
return space_temp;
}
double XYAxis::calcValueSpaceHelper(double valueRefRange, int dividend) const
{
//分段找合适的间隔，分割倍数dividend每次递归乘以10
//考虑到当前应用场景，没有处理太大or太小的数
//其实这个递归也不是很好，如果数值较大比较费时间，但是统计数值位数也需要去递归
if (valueRefRange > 8 * dividend)
{
//if(dividend>10000*100)return dividend;
return calcValueSpaceHelper(valueRefRange, dividend * 10);
}
else if (valueRefRange > 4.5 * dividend)
{
return 5 * dividend;
}
else if (valueRefRange > 3 * dividend)
{
return 4 * dividend;
}
else if (valueRefRange > 1.5 * dividend)
{
return 2 * dividend;
}
else
{
return dividend;
}
//递归思路
/*if(temp_value>8*x){//x=1,>8--loop
if(temp_value>8*x(10)){ //x=10,>80--loop
}if(temp_value>4*x(10)){ //x=10,50
}else if(temp_value>1.5*x(10)){ //x=10,20
}else{ //x=10,10
}
}else if(temp_value>4*x){ //x=1,5
}else if(temp_value>1.5*x){ //x=1,2
}else{ //x=1,1
//...
}*/
}
int XYAxis::getTickPrecision() const
{
//刻度的小数位数
return getTickPrecisionHelper(valueSpace, 1, 0);
}
int XYAxis::getTickPrecisionHelper(double valueSpace, double compare, int precision) const
{
//第二个参数为小数参照，每次递归除以10再和传入的参数一间隔值比较
//如果valueSpace大于compare，那么小数精度就是当前precision
if (valueSpace >= compare)
{
return precision;
}
return getTickPrecisionHelper(valueSpace, compare / 10, precision + 1);
}
double XYAxis::valueCalcStep() const
{
// add sub的步进，根据需求自定义
switch (theMode)
{
case RefPixel:
return valueSpace;
break;
case FixedValue:
return (maxValue - minValue) / 5;
break;
default:
break;
}
return valueSpace;
}
double XYAxis::valueZoomInStep() const
{
//zoomin 步进，根据需求自定义
return (maxValue - minValue) / 4;
}
double XYAxis::valueZoomOutStep() const
{
//zoomout 步进，根据需求自动逸
return (maxValue - minValue) / 2;
}
double XYAxis::calcZoomProportionWithPos(const QPoint &pos) const
{
//根据点在rect的位置计算百分比，通过百分比来计算左右缩放的值
double zoom_proportion = 0.5;
switch (this->getAxisPosition())
{
case AtTop:
case AtBottom:
{
const int pos_x = pos.x();
const int rect_left = theRect.left();
const int rect_right = theRect.right();
zoom_proportion = (pos_x - rect_left) / (double)(rect_right - rect_left);
}
break;
case AtRight:
case AtLeft:
{
const int pos_y = pos.y();
const int rect_top = theRect.top();
const int rect_bottom = theRect.bottom();
zoom_proportion = (rect_bottom - pos_y) / (double)(rect_bottom - rect_top);
}
break;
default:
break;
}
if (zoom_proportion <= 0.0)
return 0.0;
if (zoom_proportion >= 1.0)
return 1.0;
return zoom_proportion;
}
void XYAxis::addMinValue()
{
//不能小于最小范围
if (maxValue - minValue <= minRange)
return;
minValue += valueCalcStep();
if (maxValue - minValue < minRange)
{
minValue = maxValue - minRange;
}
calcAxis();
}
void XYAxis::subMinValue()
{
//不能小于最小值的limit
if (minValue <= minLimit)
return;
minValue -= valueCalcStep();
if (minValue < minLimit)
{
minValue = minLimit;
}
calcAxis();
}
void XYAxis::addMaxValue()
{
//不能大于最大值的limit
if (maxValue > maxLimit)
return;
maxValue += valueCalcStep();
if (maxValue > maxLimit)
{
maxValue = maxLimit;
}
calcAxis();
}
void XYAxis::subMaxValue()
{
//不能小于最小范围
if (maxValue - minValue <= minRange)
return;
maxValue -= valueCalcStep();
if (maxValue - minValue < minRange)
{
maxValue = minValue + minRange;
}
calcAxis();
}
bool XYAxis::moveValueWidthPx(int px)
{
double move_step = qAbs(px) * unit1PxToValue;
if (move_step <= 0)
return false;
// <0 就是往min端移动，>0 就是往max端移动
if (px < 0)
{
if (minValue <= minLimit)
return false;
if (minValue - move_step < minLimit)
{
move_step = minValue - minLimit;
}
minValue -= move_step;
maxValue -= move_step;
}
else
{
if (maxValue > maxLimit)
return false;
if (maxValue + move_step > maxLimit)
{
move_step = maxLimit - maxValue;
}
minValue += move_step;
maxValue += move_step;
}
calcAxis();
return true;
}
void XYAxis::zoomValueIn()
{
const double val_range = maxValue - minValue;
if (val_range <= minRange)
return;
const double zoom_step = valueZoomInStep();
if (zoom_step <= 0)
return;
if (val_range - zoom_step < minRange)
{
const double zoom_real_step = val_range - minRange;
minValue += zoom_real_step / 2;
maxValue = minValue + minRange;
}
else
{
minValue += zoom_step / 2;
maxValue -= zoom_step / 2;
}
calcAxis();
}
void XYAxis::zoomValueOut()
{
if (minValue <= minLimit &&
maxValue >= maxLimit)
return;
const double zoom_half = valueZoomOutStep() / 2;
const double min_zoom = (minValue - zoom_half < minLimit)
? (minValue - minLimit)
: (zoom_half);
const double max_zoom = (maxValue + zoom_half > maxLimit)
? (maxLimit - maxValue)
: (zoom_half);
//先不考虑补上不足的部分
minValue -= min_zoom;
maxValue += max_zoom;
calcAxis();
}
void XYAxis::zoomValueInPos(const QPoint &pos)
{
const double val_range = maxValue - minValue;
if (val_range <= minRange)
return;
const double zoom_step = valueZoomInStep();
if (zoom_step <= 0)
return;
const double zoom_proportion = calcZoomProportionWithPos(pos);
if (val_range - zoom_step < minRange)
{
const double zoom_real_step = val_range - minRange;
minValue += zoom_real_step / 2;
maxValue = minValue + minRange;
}
else
{
minValue += zoom_step * zoom_proportion;
maxValue -= zoom_step * (1 - zoom_proportion);
}
calcAxis();
}
void XYAxis::zoomValueOutPos(const QPoint &pos)
{
if (minValue <= minLimit &&
maxValue >= maxLimit)
return;
const double zoom_proportion = calcZoomProportionWithPos(pos);
const double zoom_step = valueZoomInStep();
const double min_step = zoom_step * zoom_proportion;
const double max_step = zoom_step * (1 - zoom_proportion);
const double min_zoom = (minValue - min_step < minLimit)
? (minValue - minLimit)
: (min_step);
const double max_zoom = (maxValue + max_step > maxLimit)
? (maxLimit - maxValue)
: (max_step);
//先不考虑补上不足的部分
minValue -= min_zoom;
maxValue += max_zoom;
calcAxis();
}
void XYAxis::overallView()
{
if (minValue <= minLimit &&
maxValue >= maxLimit)
return;
minValue = minLimit;
maxValue = maxLimit;
calcAxis();
}
void XYAxis::setLimitRange(double min, double max, double range)
{
if (min >= max || max - min < range)
{
return;
}
minLimit = min;
maxLimit = max;
minRange = range;
emit axisChanged();
}
void XYAxis::setValueRange(double min, double max)
{
if (min >= max || max - min <= minRange)
{
return;
}
minValue = min;
maxValue = max;
calcAxis();
}
扫一扫
452
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
