       进入21世纪，产品更新换代以前所未有的速度进行更新，涵盖电子、汽车、医疗、半导体、航空航天等，这些领域每天可能都会有大批大量的产品问世，接踵而至的就是对它们进行大批量的测试，传统的手动使用仪器进行测试显然是不现实的，必须使用更加高效的测试方式，提高测试效率。在一个以软件为中心的时代，软件控制硬件的自动化测试系统应运而生。

       一个标准的自动化测试系统架构包含五层，从低到高分别为：仪器设备、测试站、仪器驱动程序、应用开发环境、测试管理软件。仪器设备可以使PXI模块、VXI模块、GPIB总线接口仪器；测试站可以是桌面PC、工控机或基于标准总线平台；仪器驱动程序是用于控制可编程仪器的一个软件程序集，常见的标准方法有即插即用驱动PnP、可互换虚拟仪器驱动IVI、直接IO；应用开发程序是具体的测试代码开发环境，包括LabVIEW、C#、C++等，开发过程中应着重设计高度模块化且可重用的代码模块；测试管理软件位于五层结构模型的最上层，用于管理和执行测试，应用开发环境编写的每个测试代码都作为测试管理软件的一个步骤，对应一个具体的测试项，测试管理软件将这些步骤排列起来形成序列，并按最终定义的顺序序列执行，从而实现自动化测试。同时，代码模块有可能是不同语言编写的，这在自动化测试中很常见，因此测试管理软件需要有接口能够同时识别这些代码模块。TestStand不仅能实现上述描述，还可实现并行测试，提高测试效率。

TestStand特点归纳如下：

  1. 测试管理和执行；
  2. 通用测试架构，简化测试软件开发工作；
  3. 具有图形化操作界面；
  4. 支持主流应用开发环境编写的代码模块；
  5. 支持多线程并行测试；
  6. 内建测试策略；
  7. 具有自定制的用户界面设计；
  8. 具有开放式的架构，可自定制；
  9. 自动生成ASCII、HTML、XML、ATML报表；
  10. 支持与Access、Oracle、SQL Server数据库互连。

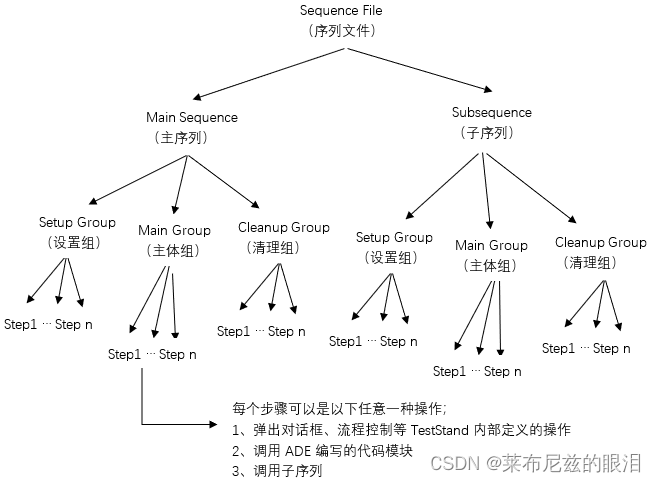

 TestStand架构概览

Step：测试最小单元，它可以采用以下任意一种实现形式：弹出对话框、流程控制、计算表达式等TestStand、内部定义的操作；调用应用开发环境编写的代码模块；调用其他测试子序列。

代码模块：一个Step可以调用不同应用开发环境编写的代码模块，TestStand能解析代码模块，既能传入数据，也能获取返回值。目前TestStand支持LabVIEW、LabWindows/CVI、C/C++、.NET、ActiveX/COM、HTBasic等语言。

序列：序列是一系列步骤的有序组合，将不同的步骤按顺序排列，就形成了一个序列。通常，测试序列将包含多个测试序列。

步骤组：为了更好地对步骤进行组织，TestStand将每个序列分成三个步骤组，分别是设置组、主体组、清理组。每个步骤组里面包含一系列步骤。

  1. 设置组；一般包含初始化仪器、冶具、待测件，以及资源分配的步骤。
  2. 主体组：即序列的主体部分 ，包含大部分步骤，如待测件的测试。
  3. 清理组：通常包含关闭系统电源、恢复测试仪器、冶具、待测件到初始状态、资源的释放和关闭等操作。

设置组和清理组可以为空，即不包含任何步骤。

序列文件：TestStand树状结构的最顶端是序列文件。一个序列文件中可以包含多个序列。外边的序列是主序列，被调用的序列成为子序列。

TestStand序列编辑器主界面布局

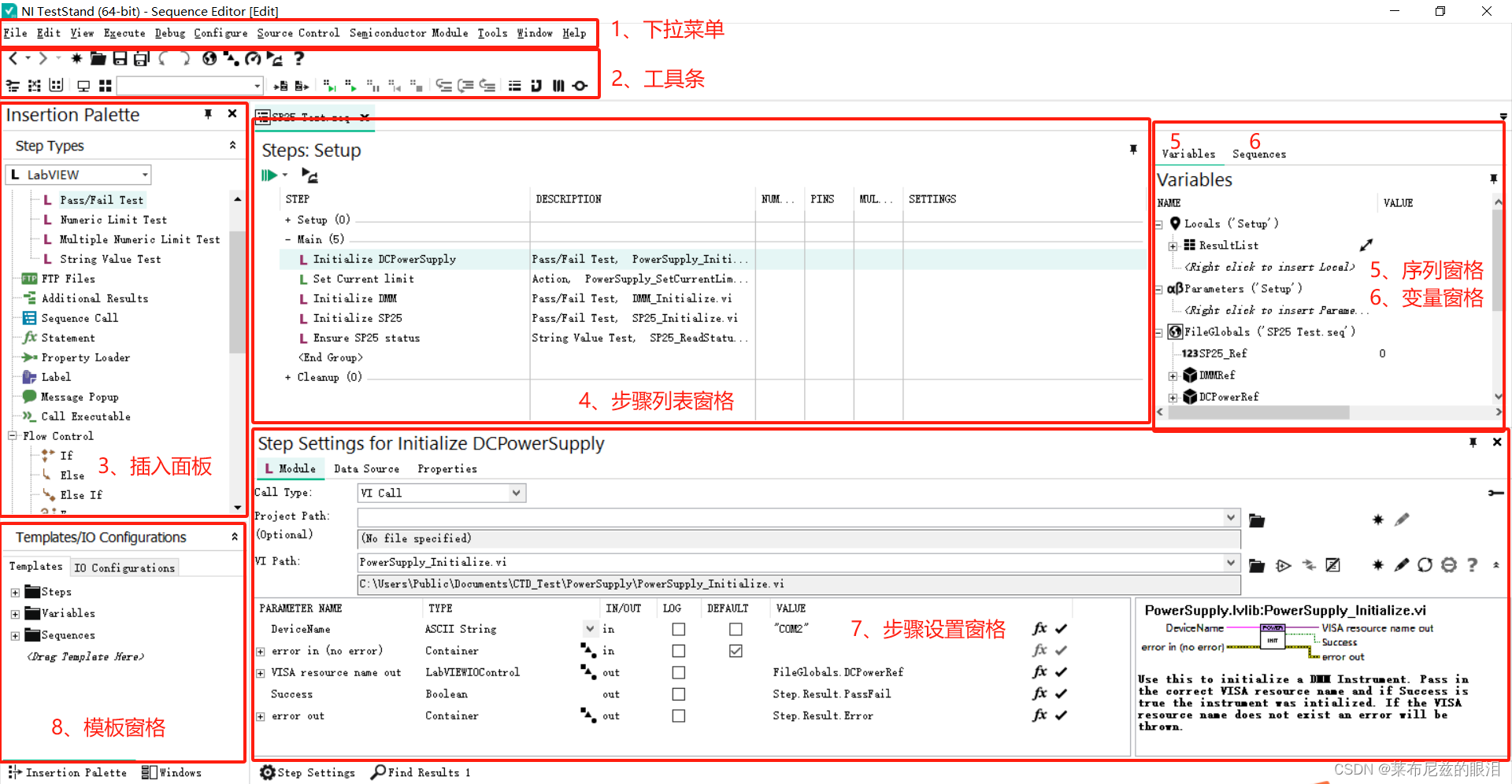

安装完TestStand进入后，会弹出一个登录窗口，TestStand默认创建一个名为“Administrator”密码为空的管理员权限的账户，单机OK按钮就可以登录进去，无需输入密码。TestStand主界面如下图所示。

界面显示的各项在后面的介绍中将会一一涉及，此处暂不赘述。另外TestStand有三个重要的目录包含TestStand的范例以及重要的文件。

<TestStand>     C:\Program File (x86)\National Instruments\TestStand x.x

<TestStand Public>     C:\Users\Public\Documents\National Instruments\TestStand x.x

<TestStand Application Data>     C:\Program Data\National Instruments\TestStand x.x  默认隐藏
