西门子的手册在同行业里面是最全的，但是有些细节阐述仍然不够详细；
下面用三个问题展开，说明一下所见所得：
1.手册允许的最大容量和报警的容量变量不一致；

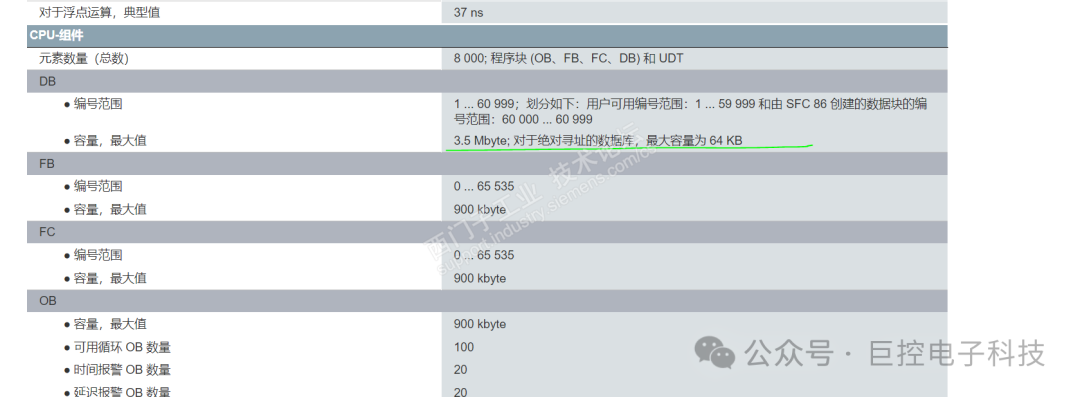

下面以1500的DB 大小描述为例：
可以看到是否优化，最大容量是不同的，这个意思是没问题的；
但是具体来说，非优化的块最大64kb,对应的应该是65536 byte;

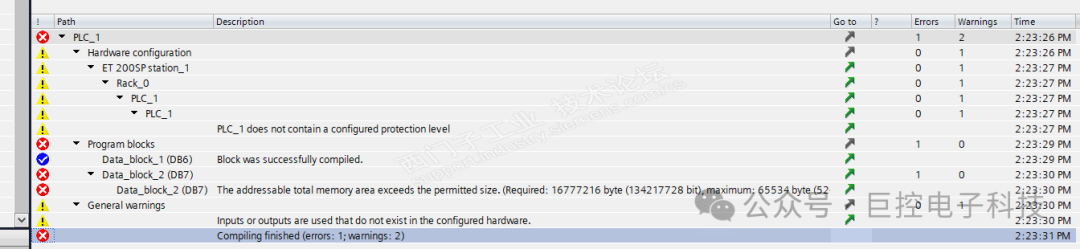

在尝试用过多的数据来尝试的时候，可以看到警告信息，显示允许的最大容量是65534byte, 由此可以发现二者的不同；
个人认为，这是从不同的角度去看问题产生的不同，一个应该类似于占用的空间，一个是可用空间，中间类似公摊面积的一些额外开销；

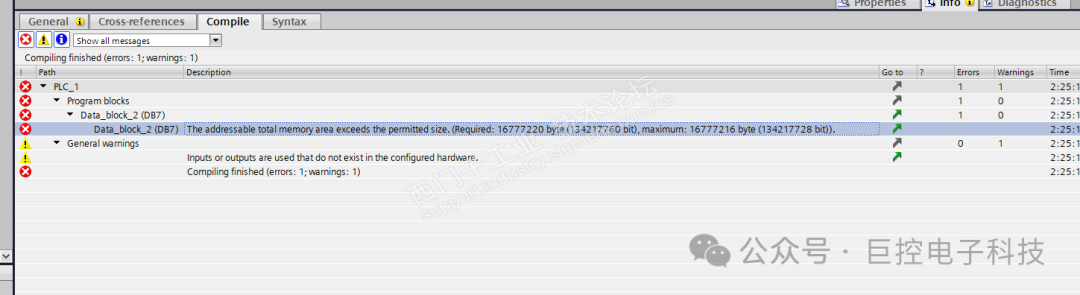

对应的，优化的块的空间也是不同的，比如下面：
这个里面有2个问题：
1是允许的最大空间16777216 byte=16M byte; 而手册里面是3.5M byte,这可能是个错误， 这个手册是最新的，2024.7 月份的；
2.是同样的，这里面有个4个byte的额外开销；
第二个问题：DB的最大数组下标是多少？
这个有两个维度，首先是数组本身Index 的允许数量范围,300 PLC 统一是32767， 1500根据数组的元素类型的不同而不同；
比如BYTE 最大可以到16777216 ，这个数字比较好记，因为这是16 M 展开的数字；INT 减半，REAL 再减半；
第二个维度即使前面提到的DB 块本身的空间限制，由于优化和非优化的块的大小不同，所以差别比较大，参看前面的图片；
第三个问题：数组元素的可见性

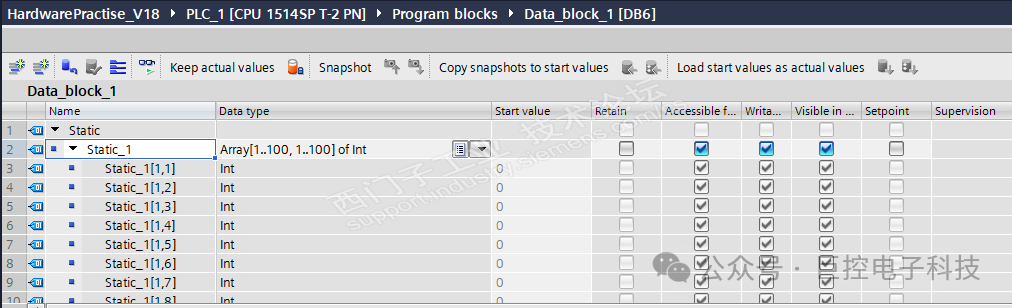

在1500中，可见的数组最大条目是10000，这是尝试了好多次得出的；这个数量也可以和多维数组共享，比如[1..100,1..100],[1..20,1..500].超过不会报错，但是在离线阶段不可见；
有表述不正确的地方欢迎指正；
