一、DB数据块基础

定义
DB（Data Block）是用于存储用户数据的区域，分为两种类型：
- 全局DB：可被所有逻辑块（OB/FB/FC）访问
- 背景DB：与特定功能块（FB）绑定，存储其参数和静态变量
核心作用
- 存储程序运行时需要保持的数据（如配方、状态参数）
- 实现数据的跨块传递
- 支持结构化数据存储（数组、结构体等）

二、DB块的创建与配置

1. 创建步骤

在TIA Portal中右键项目 → Add New Device → 选择PLC
在程序块目录下右键 → Add New Block → Data Block
输入名称（如DB100），选择类型（全局/背景）

2. 关键属性设置

Optimized Block Access（优化块访问）
- ✅ 启用：使用符号名访问变量（无需记忆地址）
- ❌ 禁用：需通过绝对地址（%DBX/DBW/DBD）访问
Retain Memory（保持性）
- 勾选后数据在PLC断电后仍保留
Block Properties（块属性）
- 可设置块注释、版本信息等

三、数据类型与变量定义

1. 支持的数据类型

基本类型：BOOL、INT、REAL、DATE等
复杂类型：ARRAY（数组）、STRUCT（结构体）、STRING（字符串）
用户自定义类型（UDT）：可复用的结构化数据模板

2. 变量定义示例

// 全局DB示例（DB100）
Name        | Data Type | Initial Value | Comment
----------------------------------------------------------------
SetPoint    | REAL      | 25.5          | 温度设定值
Status      | WORD      | 0             | 设备状态字
Recipe      | UDT_Recipe| [1..3]        | 工艺配方数组

四、DB块的访问方式

1. 全局DB访问

符号访问（优化块）：DB100.SetPoint
绝对地址访问（非优化块）：%DBW 200（假设SetPoint占用2字节）

2. 背景DB访问

与FB关联后自动生成，通过FB调用时传递：

CALL "MotorCtrl"  // FB1
DB_Number := DB101  // 背景DB
Speed := 50.0

五、高级功能与注意事项

数据块的初始化
- 初始值在下载时写入PLC，运行中修改需重新下载或通过程序覆盖
运行时修改DB
- 非优化块：可直接在监视表中修改
- 优化块：需通过符号表或程序修改
数据块的下载
- 首次下载：覆盖PLC中的DB块
- 在线修改：需停止PLC或使用“仅下载更改”功能
常见问题
- 数据不保持：检查Retain属性是否勾选
- 符号名无效：确认是否启用Optimized Block Access

六、数组的应用

由固定数目组成的相同数据类型元素的数据结构。
例如：10个bool，10个int，100个int。

重点笔记总结

分类	关键点
DB类型	全局DB（共享）、背景DB（绑定FB）
优化访问	符号名优先，禁用绝对地址访问
数据保持	通过Retain属性设置断电保持
变量定义	支持UDT/ARRAY/STRUCT等复杂类型
访问方式	`DB块名.变量名`（优化）或`%DBX/DBW/DBD`（非优化）
下载规则	在线修改需停止PLC或使用“仅下载更改”

示例代码片段

// 优化DB访问示例
IF "StartButton" THEN
    DB100.SetPoint := 30.0;  // 写入设定值
END_IF;

// 非优化DB访问示例
L 200.0  // 装载DB100的第0字节（BOOL类型）
T MW10   // 传输到中间寄存器

通过合理使用DB块，可显著提升程序的可读性和可维护性。建议优先启用优化块访问并使用符号名编程。

官方文档

如何使用DB数据块
数据块用于存储程序数据。因此，数据块包含由用户程序使用的变量数据。全局数据块存储所有其它块都可使用的数据。

数据块的最大大小因 CPU 的不同而各异。可以以自己喜欢的方式定义全局数据块的结构。

还可以选择使用 PLC 数据类型 (UDT) 作为创建全局数据块的模板。

用户程序中的全局数据块

每个函数块、函数或组织块都可以从全局数据块中读取数据或向其中写入数据。即使在退出数据块后，这些数据仍然会保存在其中。可以同时打开一个全局数据块和一个背景数据块。

下图所示为不同的数据块访问：

在这里插入图片描述
访问模式

S7-1200 和 S7-1500 提供两种不同的全局数据块访问选项：

可优化访问的数据块

可优化访问的数据块没有固定的定义结构。在声明中，仅为数据元素分配一个符号名称，而不分配在块中的固定地址。

可标准访问的数据块（与 S7-300/400 兼容）

可标准访问的数据块具有固定的结构。数据元素在声明中分配了一个符号名，并且在块中有固定地址。

DB属性

DB区别
优化：只能通过符号访问。（应用1200/1500，不兼容300/500）
非优化：通过地址、符号、指针访问。

如何创建数组？

多个数据类型相同的位。

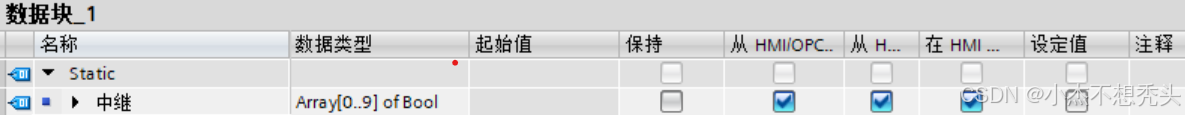

在新的DB块中，数据类型选择Array，可以在后面括号中选择数量，从0开始计数。
在这里插入图片描述

数组的使用

数据的保持性设定。

官方文档

优化和非优化

以下是西门子 1200 中优化 DB（优化的数据块）和非优化 DB（非优化的数据块）的主要区别对比：

对比项目	优化 DB	非优化 DB
数据访问方式	通过符号名访问，不需要关注数据的绝对地址。系统会自动管理数据的存储位置，当数据块结构发生变化时，只要符号名不变，程序中对数据的访问不受影响。	通过绝对地址（如 DBX、DBW、DBD）或符号名访问。如果数据块结构改变，可能需要手动调整程序中对数据的绝对地址引用。
数据块属性	默认情况下，优化的数据块在下载到 PLC 时，会自动分配地址。在数据块中可以添加、删除或移动变量，而不会影响程序中对这些变量的引用。	需要手动分配地址，并且地址必须是连续的。如果要修改数据块结构，可能需要重新分配地址并调整程序中相关的地址引用。
数据块初始化	优化 DB 可以在数据块中直接为变量设置初始值，这些初始值会在 PLC 启动时自动加载。	非优化 DB 也可以设置初始值，但需要通过编程的方式在程序中进行初始化操作。
内存使用效率	由于系统自动管理地址，可能会在一定程度上增加内存的碎片化，但整体上更便于数据块的维护和修改。	手动分配地址可以更精确地控制内存使用，减少碎片化，但维护成本较高。
与旧版本兼容性	优化 DB 是西门子 S7 - 1200 较新的特性，与旧版本的编程软件或 PLC 可能不兼容。	非优化 DB 是传统的数据块类型，与旧版本的编程软件和 PLC 具有更好的兼容性。
示例	在优化 DB 中创建一个名为“MotorData”的数据块，包含“Speed”（速度）和“Direction”（方向）两个变量。在程序中可以直接使用“MotorData.Speed”和“MotorData.Direction”来访问这些变量。	在非优化 DB 中创建一个数据块，手动分配地址。例如，“DB1.DBW0”存储速度值，“DB1.DBX2.0”存储方向信号。在程序中使用这些绝对地址来访问数据。
学习重点	1. 掌握如何通过符号名访问优化 DB 中的数据。 2. 了解优化 DB 数据块结构变化时对程序的影响。 3. 学会在优化 DB 中设置变量的初始值。	1. 理解绝对地址的概念，掌握通过绝对地址和符号名访问非优化 DB 中的数据。 2. 掌握手动分配地址的方法，以及如何在数据块结构改变时重新分配地址。 3. 学会在程序中对非优化 DB 进行初始化操作。
