L2TP over IPsec复杂吗？有点！所以建议你看看这篇文章

正文共：666 字 8 图，预估阅读时间：2 分钟

我们之前介绍了IPsec（采用IKE野蛮模式建立保护IPv4报文的IPsec隧道），也介绍了L2TP VPN（巧用VSR的L2TP VPN功能实现访问云上业务），我说L2TP over IPsec会稍微复杂一点，但是说到底能有多复杂呢？我们之前操作过GRE over IPsec（GRE和IPsec搭配使用，到底是谁over谁？先看GRE over IPsec），不仅如此，连IPsec over GRE我们也很熟悉（IPsec over GRE）。再说了，iNode管理中心已经装上了，再定制一个L2TP IPsec VPN客户端就好了。

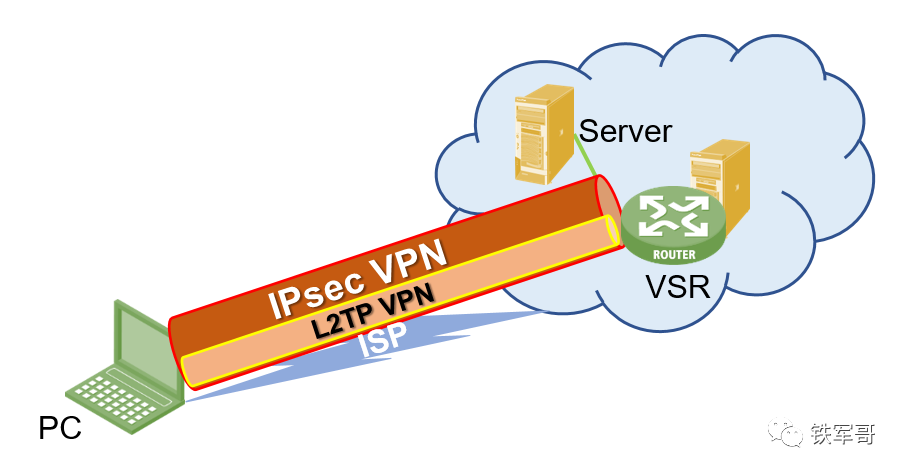

L2TP over IPsec，over是在网络模型中的说法，就是L2TP在IPsec之上，那在报文封装的时候就会先封装L2TP，再封装IPsec，从报文结构上看起来就是IPsec封装在L2TP封装之外，是用IPsec保护L2TP隧道。

关于怎么配置，我们可以从客户端定制过程中找到思路。

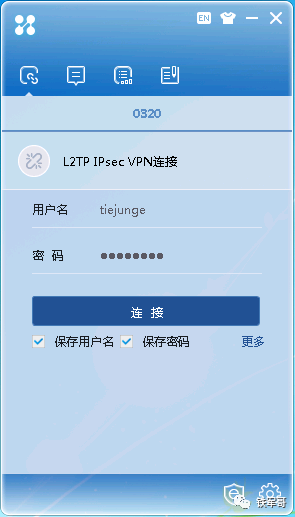

上个L2TP VPN配置过程中，我们在电脑上只需要配置服务器地址、用户名和密码就可以了，如果使用IPsec保护L2TP VPN隧道，需要增加对应的IPsec配置。

在高级设置中，可以配置IPsec、IKE等设置。

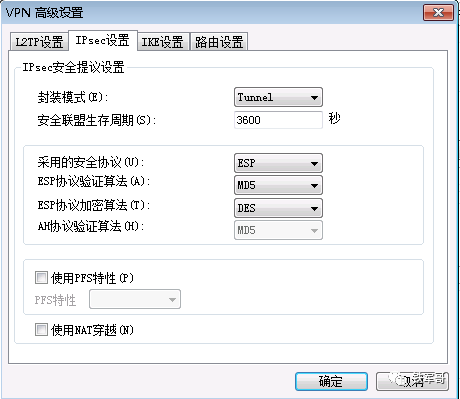

在IPsec设置中，我们要记下这些算法信息。

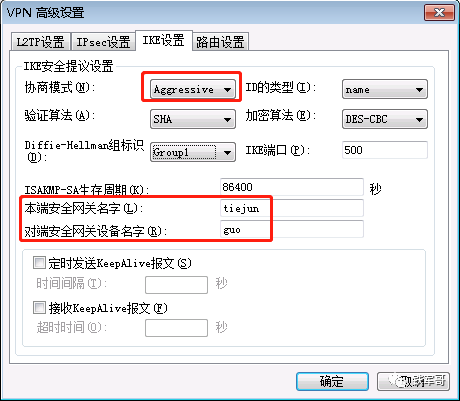

因为客户端IP地址可能不固定，所以我们将IKE的协商模式配置为野蛮模式，同时指定本端版权网关名字为tiejun，对端安全网关设备名字为guo。

有了上面这些参数，我们就可以开始配置VSR了。

首先配置L2TP VPN，直接上配置。

#
local-user tiejunge class network
 password simple tiejunge
 service-type ppp
#
domain system
 authentication ppp local
#
l2tp enable
#
ip pool tiejun 10.172.113.100 10.172.113.200
ip pool tiejun gateway 10.172.113.1
#
interface Virtual-Template1
 ppp authentication-mode chap pap domain system
 remote address pool tiejun
 ip address 10.172.113.1 255.255.255.0
#
l2tp-group 1 mode lns
 allow l2tp virtual-template 1
 undo tunnel authentication
 tunnel name LNS

然后参照iNode提示参数配置IPsec封装模式为隧道模式，安全协议使用ESP，验证算法使用md5，加密算法使用des。

#
ipsec transform-set l2tp
 esp encryption-algorithm des-cbc
 esp authentication-algorithm md5

配置IPsec的预共享密钥为guotiejun。

#
ike keychain l2tp
 pre-shared-key address 0.0.0.0 0.0.0.0 key simple guotiejun

根据iNode设置，配置IKE安全提议的DH组为group1，验证算法为SHA，加密算法为DES-CBC。

#
ike proposal 1
 dh group1
 authentication-algorithm sha
 encryption-algorithm des-cbc

配置IKE协商模式为野蛮模式，指定预共享密钥为l2tp，指定本端安全网关名称为guo，对端安全网关设备名字为tiejun。

#
ike profile l2tp
 keychain l2tp
 exchange-mode aggressive
 local-identity fqdn guo
 match remote identity fqdn tiejun
 proposal 1

创建一个IKE协商方式的IPsec安全策略模板。

#
ipsec policy-template l2tp 10
 transform-set l2tp
 ike-profile l2tp

引用IPsec安全策略模板创建一条IKE协商方式的IPsec安全策略。

#
ipsec policy l2tp 10 isakmp template l2tp

在接口GigabitEthernet1/0上应用安全策略l2tp。

#
interface GigabitEthernet1/0
 ipsec apply policy l2tp

然后就可以配置进行拨号连接了。

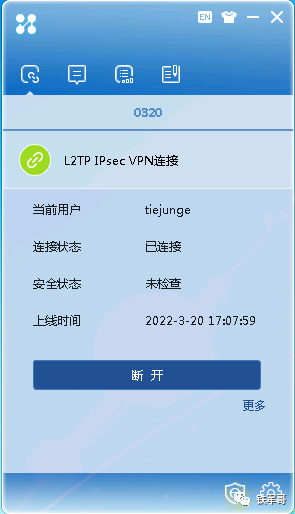

连接成功了。

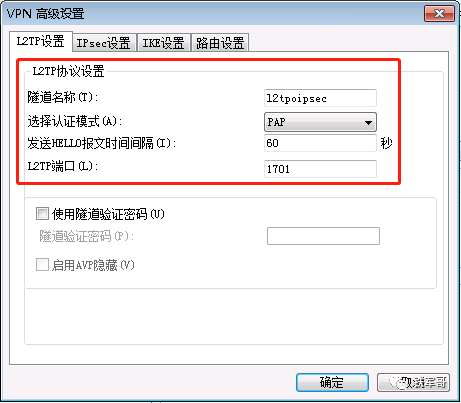

别的不说，确实有点复杂，像下面这个报错，我就排查了半天。一个原因是因为客户端认证配置的PAP，而VT接口下配置的CHAP，最后我改成了PAP和CHAP均可。另一个原因就是我配置的用户是tiejunge，我一直使用guotiejun进行登录，周末一直憋在屋里，缺氧了！

看完你还想用L2TP over IPsec吗？捎带说一句，排错的时候我去搜了案例，没想到知了社区里有一个案例竟然是错的。哎，现在的年轻人啊！
