使用RSVP-TE配置MPLS TE隧道

正文共：1024 字 9 图，预估阅读时间：2 分钟

前面我们使用静态CRLSP（Constraint-based Routed Label Switched Paths，基于约束路由的LSP）配置了MPLS TE（使用静态CRLSP配置MPLS TE隧道）。

通过在报文经过的每一跳设备上（包括Ingress、Transit和Egress）分别手工指定入标签、出标签、流量所需的带宽等信息，建立标签转发表项和资源预留，从而建立CRLSP。建立静态CRLSP消耗的资源比较少，但静态建立的CRLSP不能根据网络拓扑变化动态调整。因此，静态CRLSP适用于拓扑结构简单并且稳定的小型网络。

如果拓扑结构再复杂一点呢？沿着路径手工配置的方式就不易于操作了，这个时候就要用到RSVP（Resource Reservation Protocol，资源预留协议）了。RSVP是一种用来在网络上请求预留资源的信令协议，扩展以后可以作为MPLS TE的标签分发协议，在沿着指定路径分发MPLS标签的同时携带资源预留信息，以建立CRLSP，不需要为每台设备单独进行配置。支持MPLS标签分发的RSVP也称为RSVP-TE。

在配置静态CRLSP时，我们首先要确定静态CRLSP的Ingress节点、Transit节点和Egress节点，并且要保证相邻两个LSR（Label Switching Router，标签交换路由器）之间，上游LSR的出标签值和下游LSR的入标签值必须相同。以上个实验中的配置为例，VSR1配置的是：

static-cr-lsp ingress 13 nexthop 12.1.1.2 out-label 120 bandwidth ct0 20000

VSR2配置的是：

static-cr-lsp transit 13 in-label 120 nexthop 23.1.1.3 out-label 230 bandwidth ct0 20000

VSR3配置的是：

static-cr-lsp egress 13 in-label 230

可以看到，上游LSR的出标签值和下游LSR的入标签值完全相同，并且在Ingress节点和Transit节点都配置了预留带宽，从上次结果来看，这个带宽值说是资源预留，其实就是限速了。

那使用RSVP-TE该怎么配置呢？我们今天来配置一下。

组网需求

RT1-3均支持MPLS，通过IS-IS进行互通。在RT1到RT3之间使用RSVP-TE建立一条MPLS TE隧道，使11.1.1.0/24和33.1.1.0/24这两个网段中互访的报文能够通过MPLS进行传输，并且配置隧道最大带宽为20000kbps，隧道沿途链路的最大带宽为80000kbps，最大预留保证带宽为40000kbps。

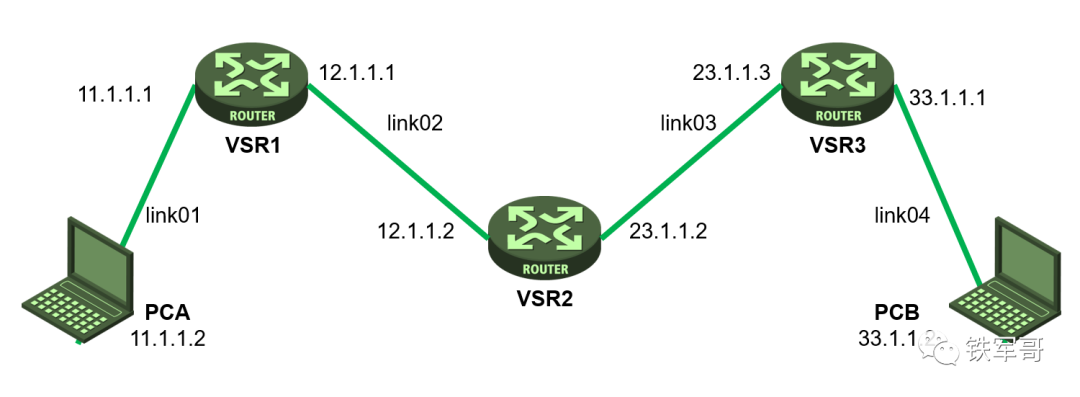

组网图

RSVP-TE配置组网图

实验环境

VMWare ESXi 6.7.0（ProLiant DL360 Gen9，48核心，128 GB内存）

H3C VSR1000（Version 7.1.064, Release 0621P18，4核心，4 GB内存）

CentOS Linux 7.9.2009（测试用虚拟机，8核心，16 GB内存）

基础网络配置

基础配置仍以上次的配置为基础（使用静态CRLSP配置MPLS TE隧道），按照组网图所示配置各接口的IP地址和掩码，设备间配置IS-IS协议发布接口所在网段的路由，包括Loopback接口。

VSR1

#
isis 1
 is-level level-1
 network-entity 10.0000.0000.0001.00
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 isis enable 1
#
interface GigabitEthernet2/0
 ip address 11.1.1.1 255.255.255.0
 isis enable 1
#
interface GigabitEthernet3/0
 ip address 12.1.1.1 255.255.255.0
 isis enable 1

VSR2

#
isis 1
 is-level level-1
 network-entity 10.0000.0000.0002.00
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
 isis enable 1
#
interface GigabitEthernet2/0
 ip address 12.1.1.2 255.255.255.0
 isis enable 1
#
interface GigabitEthernet3/0
 ip address 23.1.1.2 255.255.255.0
 isis enable 1

VSR3

#
isis 1
 is-level level-1
 network-entity 10.0000.0000.0003.00
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 isis enable 1
#
interface GigabitEthernet2/0
 ip address 23.1.1.3 255.255.255.0
 isis enable 1
#
interface GigabitEthernet3/0
 ip address 33.1.1.3 255.255.255.0
 isis enable 1

RSVP-TE配置

接下来配置RSVP-TE。

VSR1

配置LSR ID，开启设备的MPLS能力、MPLS TE能力和RSVP能力。

#
mpls lsr-id 1.1.1.1
#
mpls te
#
rsvp
#
interface GigabitEthernet3/0
 mpls enable
 mpls te enable
 rsvp enable

配置IS-IS TE时，和我们前面配置SRv6时类似（SRv6典型配置），将IS-IS的开销值类型配置为wide。

#
isis 1
 cost-style wide
 mpls te enable

配置TE链路的最大带宽和最大可预留带宽。

#
interface GigabitEthernet3/0
 mpls te max-link-bandwidth 80000
 mpls te max-reservable-bandwidth 40000

配置MPLS TE隧道Tunnel13，隧道的目的地址为VSR3的LSR ID（3.3.3.3），采用RSVP-TE信令协议建立建立MPLS TE隧道（默认配置）。并配置隧道所需的带宽为20000kbps。

#
interface Tunnel13 mode mpls-te
 ip address 13.1.1.1 255.255.255.0
 mpls te signaling rsvp-te
 mpls te bandwidth ct0 20000
 destination 3.3.3.3

配置静态路由，使得到达网络33.1.1.0/24的流量通过MPLS TE隧道接口Tunnel13转发。

#
ip route-static 33.1.1.0 24 Tunnel13 preference 5

VSR2

VSR2、VSR3的配置和VSR1相比，缺少了MPLS TE隧道和静态路由的配置，其他一致，配置如下：

#
mpls lsr-id 2.2.2.2
#
mpls te
#
rsvp
#
interface GigabitEthernet2/0
 mpls enable
 mpls te enable
 rsvp enable
 mpls te max-link-bandwidth 80000
 mpls te max-reservable-bandwidth 40000
#
interface GigabitEthernet3/0
 mpls enable
 mpls te enable
 rsvp enable
 mpls te max-link-bandwidth 80000
 mpls te max-reservable-bandwidth 40000
#
isis 1
 cost-style wide
 mpls te enable

VSR3

#
mpls lsr-id 3.3.3.3
#
mpls te
#
rsvp
#
interface GigabitEthernet2/0
 mpls enable
 mpls te enable
 rsvp enable
 mpls te max-link-bandwidth 80000
 mpls te max-reservable-bandwidth 40000
#
isis 1
 cost-style wide
 mpls te enable

验证配置

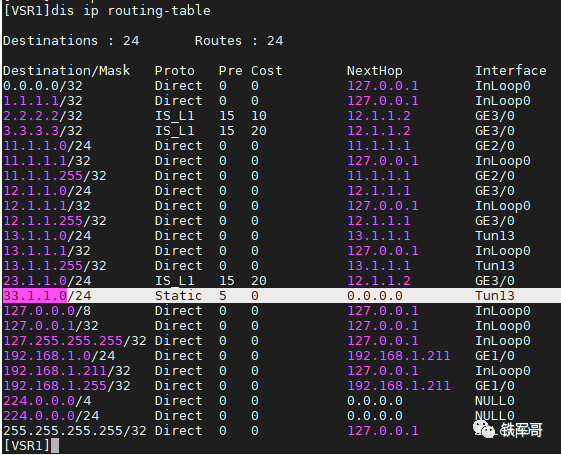

此时我们可以看到，VSR1上去往PCB的路由是手工配置的，优先级是5，下一跳为MPLS TE隧道接口Tunnel13。

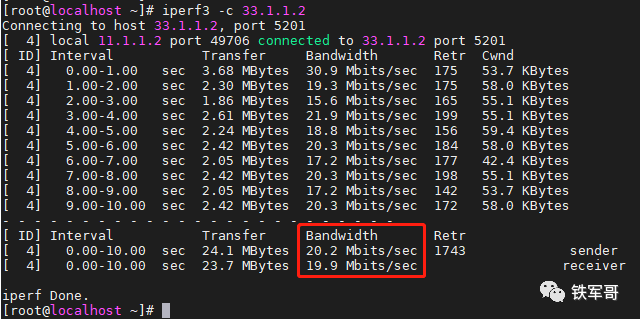

然后测试从PCA到PCB的带宽情况。

测得带宽为19.9 Mbps，与配置的20000kbps大体相符。

然后我们再测试一下从PCB到PCA的反向带宽情况。

测得带宽为5.97 Gbps，说明PCB访问PCA的流量没有经过隧道转发，和在路由表中看到的情况一致。

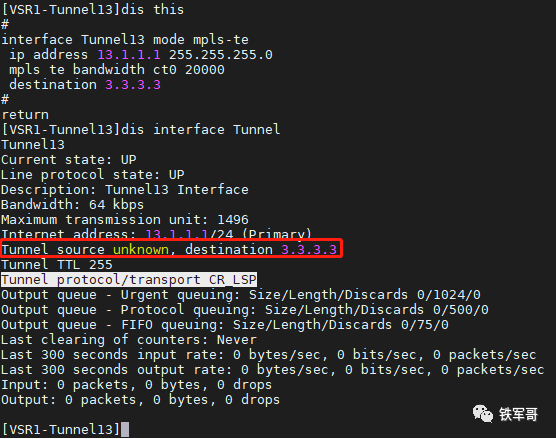

使用display interface tunnel命令，查看Tunnel接口的状态。

可以看到，隧道的接口状态为UP，协议为CR_LSP。

使用display mpls te tunnel-interface命令，查看MPLS TE隧道的建立情况。

在这里，我们依旧可以看到隧道的Ingress LSR和Egress LSR信息，信令协议为RSVP-TE，而且服务类型为配置的CT0，隧道带宽则为指定的20000 kbps。

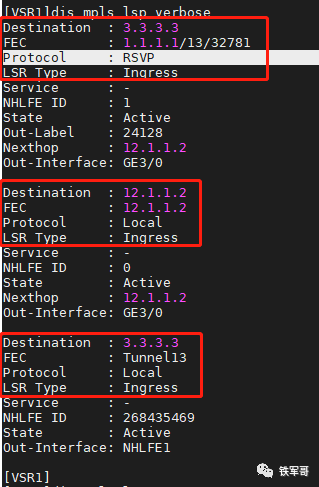

在VSR1上执行display mpls lsp verbose命令，查看LSP的建立情况。

如果要双向限速，就要在VSR上也配置一下MPLS TE隧道和静态路由，我们把带宽配置为30000 kbps。

#
interface Tunnel31 mode mpls-te
 ip address 31.1.1.1 255.255.255.0
 mpls te bandwidth ct0 30000
 destination 1.1.1.1
#
ip route-static 11.1.1.0 24 Tunnel31 preference 5

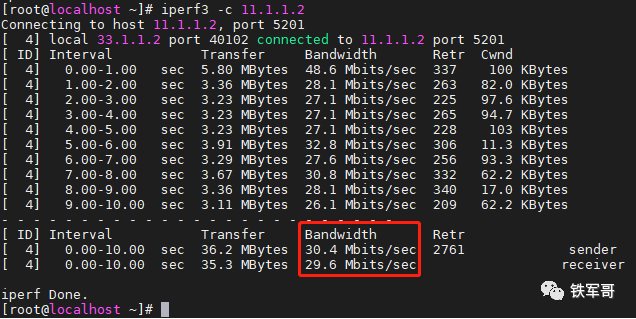

最后再测试从PCB到PCA的带宽情况。

测得带宽为29.6 Mbps，与配置的30000kbps大体相符，这限速限的稳稳当当！
