MSR810-LM快速配置通过LTE模块上网

正文共：1111 字 13 图，预估阅读时间：1 分钟

之前买了一个无线版本的MSR810-W（淘了一台二手的H3C企业路由器，就用它来打开网络世界的大门），并整理了一份快速配置（脚本案例来了！一台初始化配置的MSR810-W快速满足业务上线的4个要求）。后来搞SD-WAN，比较多的用到了LTE模块，所以最近我又入手了一台MSR810-LM，产品型号是MSR-810企业级6端口千兆4G LTE路由器，关于无线部分的描述如下：

可以看到，4G支持LTE-TDD和LTE-FDD，基本上就是全网通了。

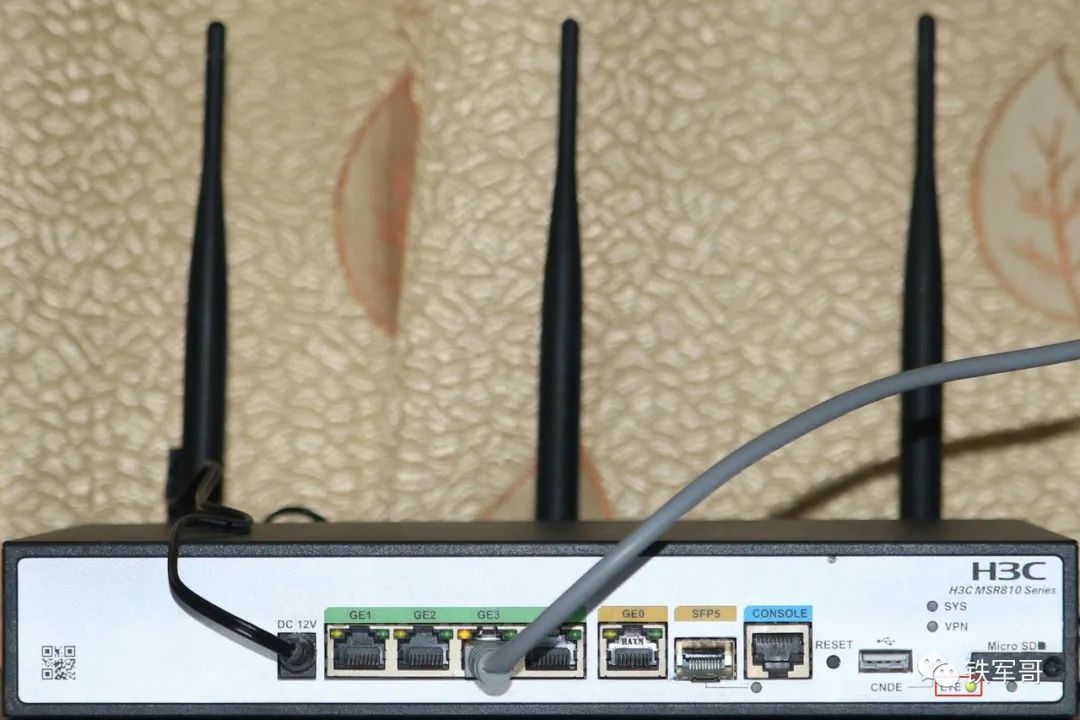

这种内置的LTE模块，配置上相对于外接的移动通信Modem模块要简单得多，因为设备默认配置里面就有这部分的拨号配置，直接插上SIM卡就能看到设备面板上的LTE指示灯一直在闪烁。

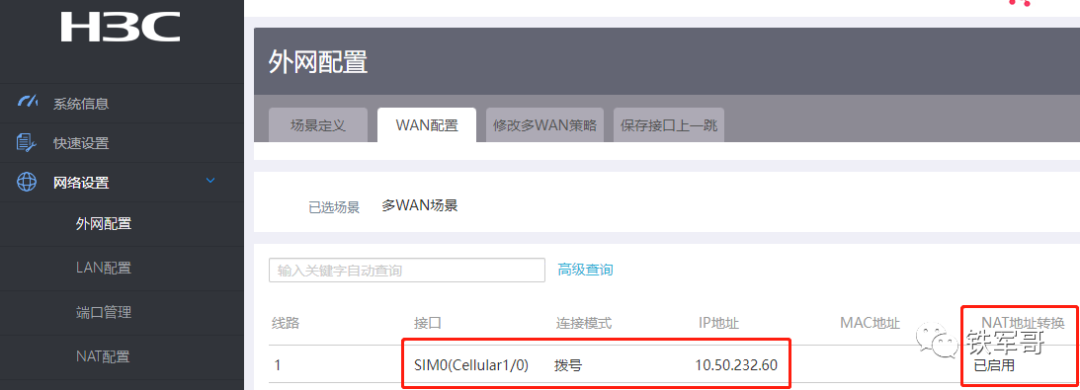

为了确认，我登录到设备的WEB管理页面，在“网络设置”→“外网配置”→“WAN配置”下面，可以看到存在一个接口SIM0，连接模式为拨号，已经获取到了IP地址。

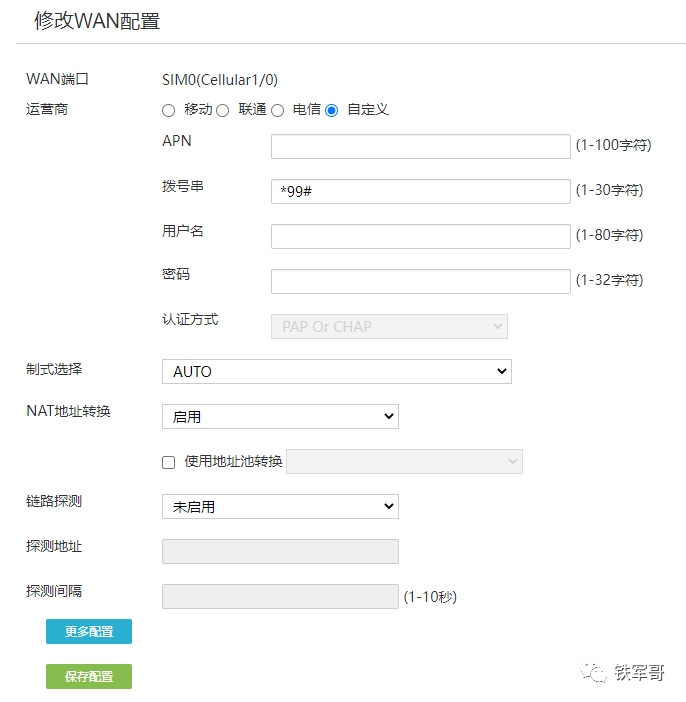

接口的默认配置如下：

如果从命令行来看，配置如下：

#
dialer-group 89 rule ip permit
#
apn-profile profile69
 apn dynamic
#
controller Cellular1/0
 description Multiple_Line1-OTHER
 eth-channel 0
#
interface Eth-channel1/0:0
 dialer circular enable
 dialer-group 89
 dialer timer wait-carrier 10
 dialer timer autodial 5
 dialer number *99# autodial
 ip address cellular-alloc
 tcp mss 1280
 nat outbound
 apn-profile apply profile69
#
ip route-static 0.0.0.0 0 Eth-channel1/0:0 preference 100

简单理一下，上面的配置包括：

1、配置拨号访问组89，对应的拨号访问控制条件为允许；

2、配置4G Modem的参数模板为profile69，配置接入4G/5G网络时的接入点为dynamic，由运营商根据接入用户动态分配接入点，和手机上的配置是一样的；

3、将Cellular接口1/0通道化出以太网通道接口0，以在网络层支持IP协议；

4、然后就是配置以太网通道接口Eth-channel1/0:0，使能传统DDR，将接口加入拨号访问组89，配置自动拨号参数，配置接口去往对端的拨号串，IP地址使用自动获取的方式，TCP MSS配置为1280字节，使能NAT地址转换，指定4G Modem拨号使用的参数模板为profile69；

5、最后，一条默认路由将设备流量从以太网通道接口Eth-channel1/0:0转发出去。

在命令行看一下拨号口状态。

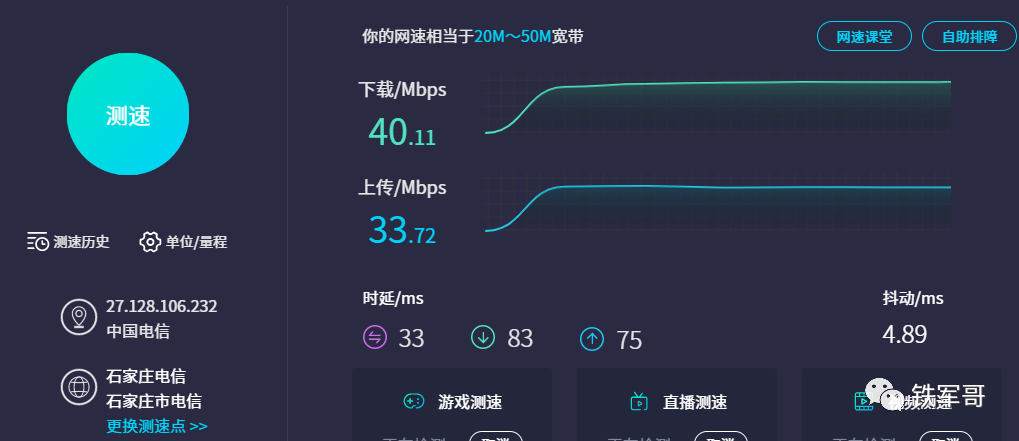

这里显示接口的带宽是100Mbps，我们测速看一下。

下行带宽大约是40 Mbps，上行带宽大约是33 Mbps。在相同位置下，手机的下行带宽要高一些，但是上行带宽略低，同时上行带宽不太稳定。相比之下，MSR 810的测速结果就要稳定一些。

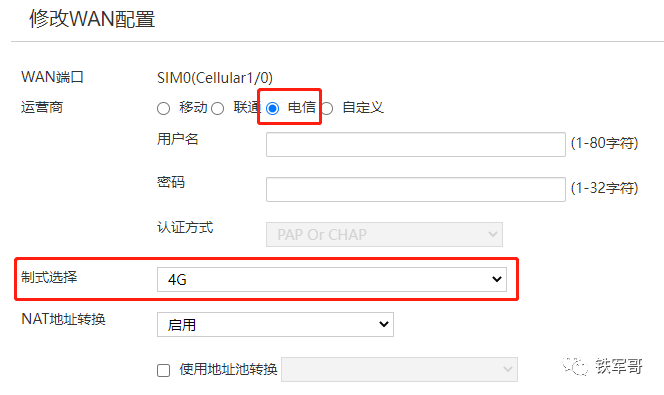

现在使用的是自动选择运营商模式，网络制式也是自动，我们现在把运营商修改为电信，制式手工调整为4G试一下。

调整后的命令行配置如下：

#
dialer-group 89 rule ip permit
#
apn-profile profile69
 apn static ctnet
#
controller Cellular1/0
 escription Multiple_Line1-TELECOM
 eth-channel 0
#
interface Eth-channel1/0:0
 dialer circular enable
 dialer-group 89
 dialer timer wait-carrier 10
 dialer timer autodial 5
 dialer number #777 autodial
 ip address cellular-alloc
 tcp mss 1280
 nat outbound
 apn-profile apply profile69

通过对比，我们可以很明显的看出配置差异，一是apn-profile中将4G/5G Modem参数模版调整为静态接入点ctnet，二是将以太网通道接口Eth-channel1/0:0下的拨号串修改为了#777。

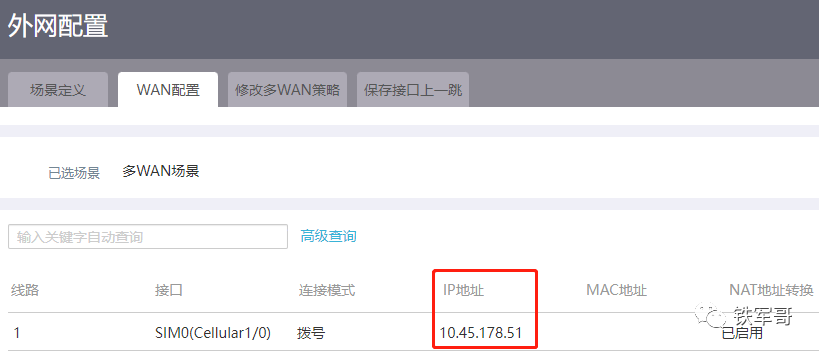

然后我们可以看到再次拨号成功之后，IP地址发生了变化。

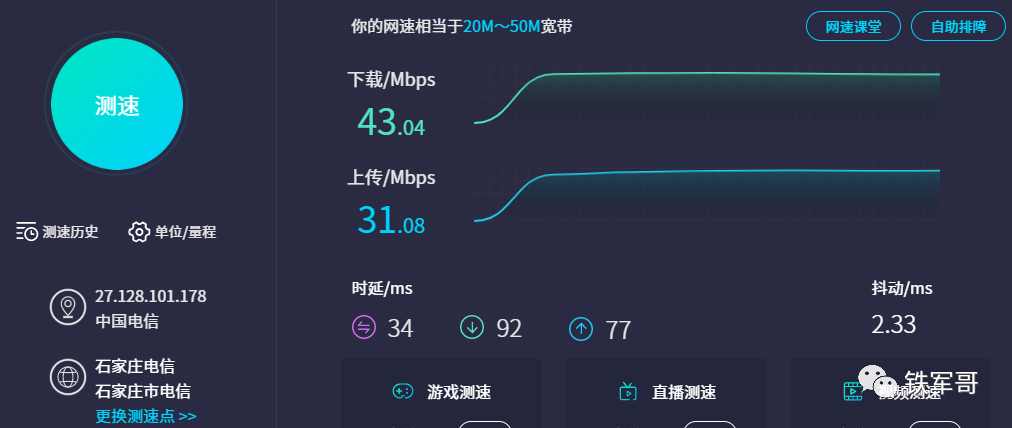

对应的公网IP地址也从27.128.106.232变成了27.128.101.178，再次测速试一下。

可以看到，下载从40 Mbps变成了43 Mbps，上传从33 Mbps变成了31 Mbps，整体差异不是很大，但是网速还是基本保持稳定。所以，如果没有特殊需求，可以不调整网络制式，直接保持自动配置即可。

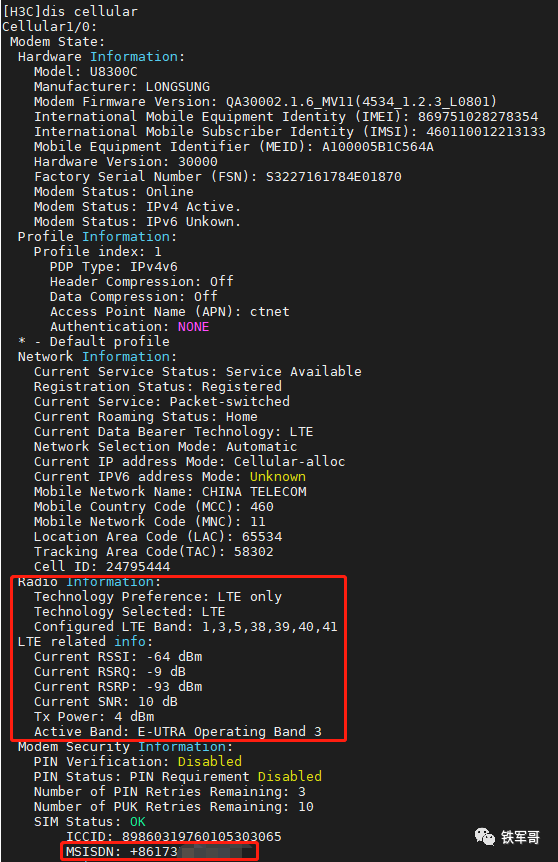

在命令行可以查看4G Modem模块的连接信息。

当前的信号质量为-64 dBm，整体不算非常好，但是同位置下手机信号只有-101 dBm，可见天线的作用还是很明显的。当然，如果有需要的话，可以通过天线延长线将LTE天线延长到室外开阔处，以获取更强的接入信号。这里还能自动识别出SIM卡的手机号码，也是挺厉害的。

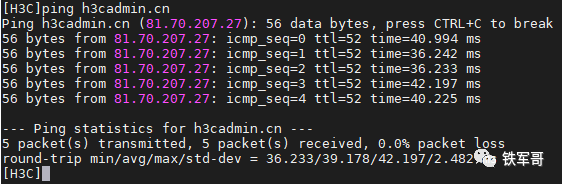

测试一下到我北京服务器的时延。

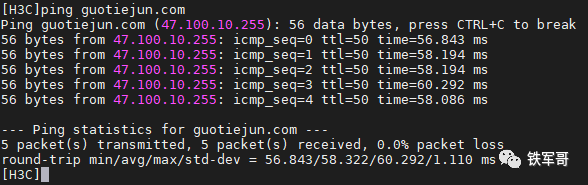

平均时延40毫秒左右，稍微高了点。再测试一下到上海服务器的时延。

平均时延60毫秒左右，还是稍微高了点。但是考虑到LTE线路一般也是作为有线链路的备份来使用，或者是在有线网施工不便的地方接入使用，这个时延也算勉强可以接受。

再者，现在这种路由器在咸鱼上最便宜的只要两三百块，还要啥自行车啊！
