PPPoE Server通过DHCP为用户分配IPv4地址

正文共：888 字 13 图，预估阅读时间：1 分钟

虽然我们之前介绍了MSR路由器如何配置PPPoE和DDNS（拨号有公网Ip地址了，肯定要通过DDNS用起来啊！），但是我们没有单独配置过IPv4的PPPoE服务端和客户端，就直接用到了IPv6（企业路由器配置IPv6家用宽带的PPPoE拨号示例），对部分同学来讲可能有点跳跃。为此，我们今天补一讲PPPoE Server通过远端DHCP服务器为用户分配IPv4地址的配置案例。

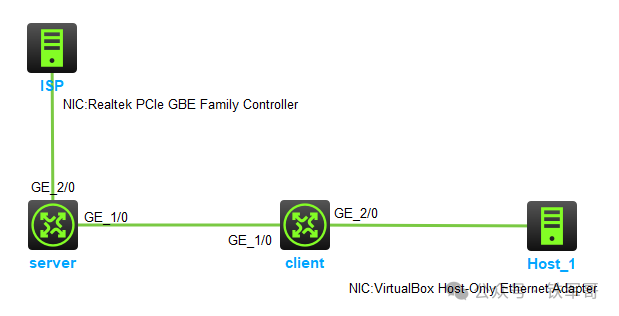

组网拓扑还是和之前一样，使用HCL和VSR搭建实验环境。我们将PPPoE Server设备桥接到主机的物理网卡，使HCL中的虚拟网络可以联网；然后配置PPPoE Client设备，其实就等效于我的MSR设备；再将Client设备连接到主机的VirtualBox Host-Only Ethernet Adapter网卡，模拟内网的上网主机。

在这个网络里面，Client通过PPPoE接入Server，Server作为PPPoE Server通过DHCP协议给Client分配代理前缀，Client再通过代理前缀给下面的主机分配IPv4地址。

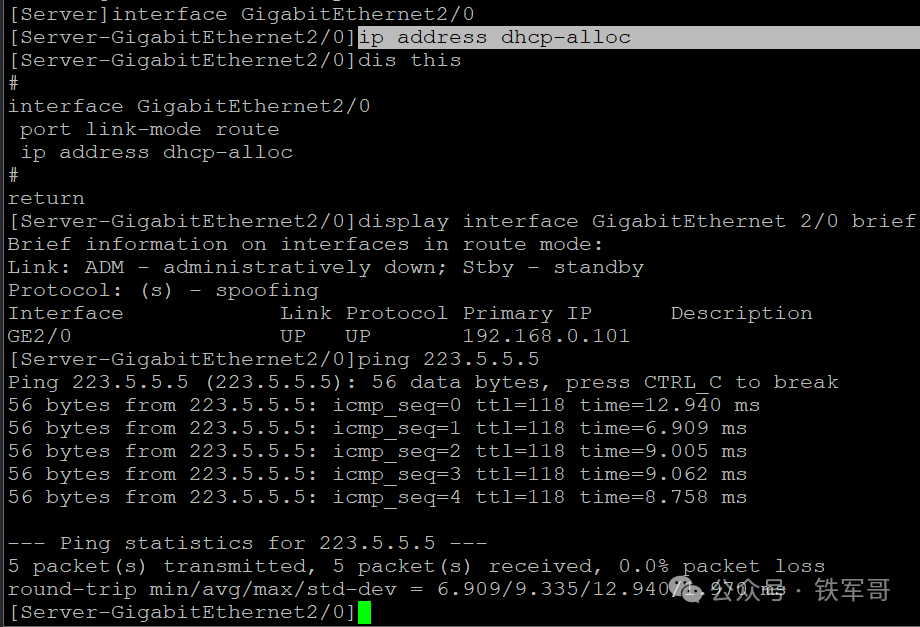

首先，配置Server可以上网，直接在接口GE2/0下配置DHCP自动获取即可（网络之路22：DHCP基础实验）。

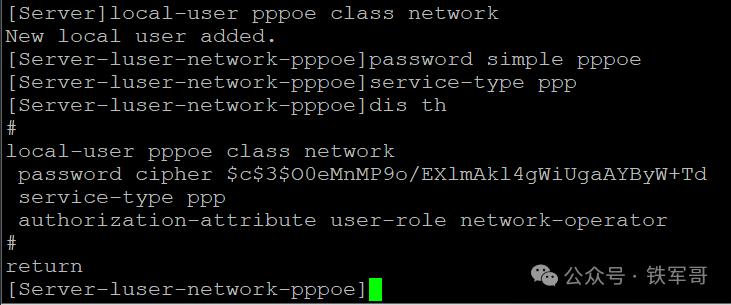

跟配置IPv6的PPPoE一样，我们先在Server上创建一个PPPoE用户。

#
local-user pppoe class network
 password simple pppoe
 service-type ppp

因为要使用DHCP为Client设备分配IPv4地址，所以我们先启用DHCP服务，并配置DHCP地址池。

#
dhcp enable
#
dhcp server ip-pool pppoe
 network 10.172.192.0 24
 gateway-list 10.172.192.1
 dns-list 223.5.5.5

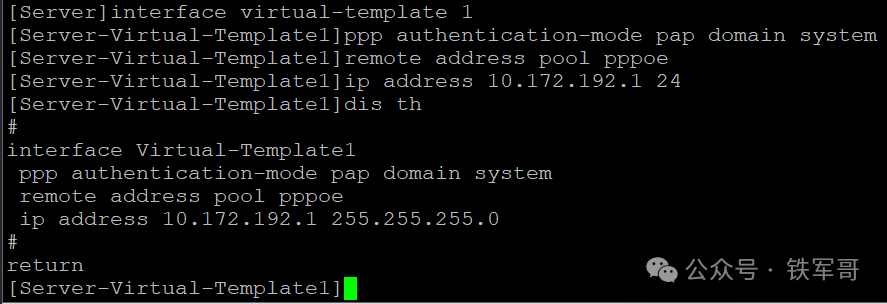

然后，我们配置虚拟模板接口1来和客户端交互报文，配置VT1接口采用PAP认证对端，配置本端IPv4地址，使用DHCP地址池pppoe为用户分配IPv4地址及DNS服务器地址。

#
interface virtual-template 1
 ppp authentication-mode pap domain system
 remote address pool pppoe
 ip address 10.172.192.1 24

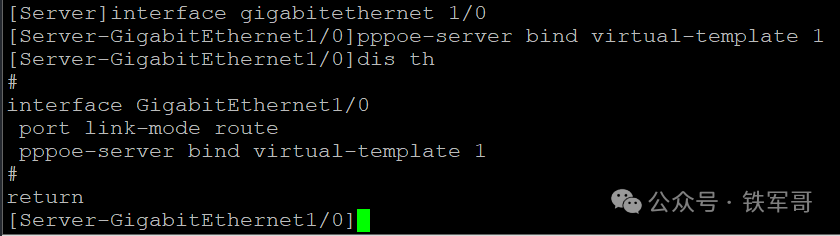

接下来，在GigabitEthernet1/0接口上启用PPPoE Server协议，将该虚拟模板接口1绑定至该以太网接口。

#
interface gigabitethernet 1/0
 pppoe-server bind virtual-template 1

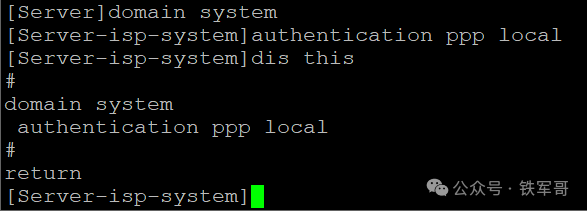

在ISP域下为PPP用户配置使用本地认证。

#
domain system
 authentication ppp local

接下来，我们配置Client设备，对应各位手里的企业级路由器（网络之路10：MSR810-W初始化配置）。

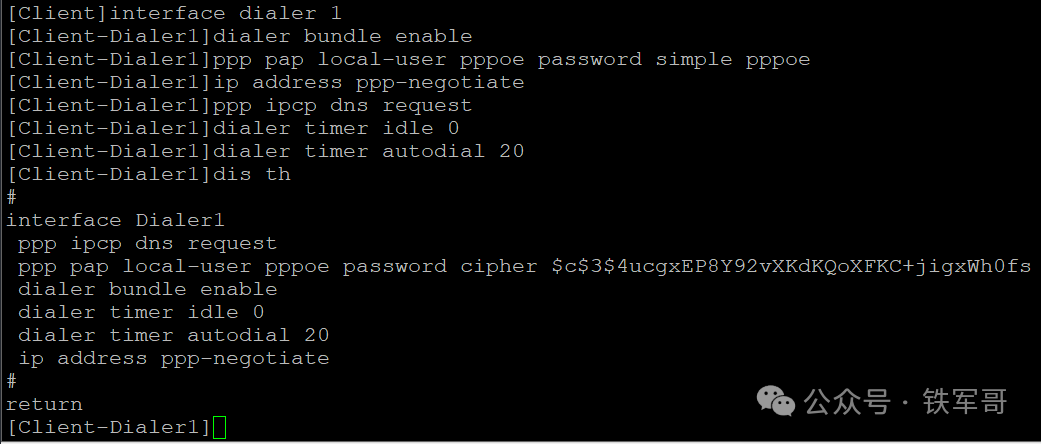

首先，PPPoE的基础部分与IPv6基本一致。创建一个Dialer接口，开启共享DDR；配置Client被Server认证的方式为PAP，当Server认证时，并配置Client发送的PAP用户名和密码；配置Dialer1接口通过协商获取IP地址和DNS服务器地址；配置PPPoE Client工作在永久在线模式；配置DDR自动拨号的间隔时间为20秒。

#
interface dialer 1
 dialer bundle enable
 ppp pap local-user pppoe password simple pppoe
 ip address ppp-negotiate
 ppp ipcp dns request
 dialer timer idle 0
 dialer timer autodial 20

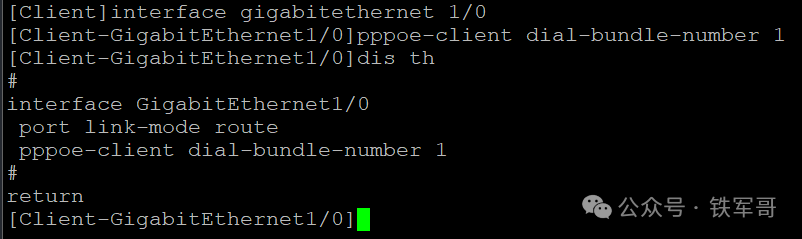

接下来，配置一个PPPoE会话，该会话对应Dialer bundle 1，Dialer bundle 1对应Dialer1接口。

#
interface gigabitethernet 1/0
 pppoe-client dial-bundle-number 1

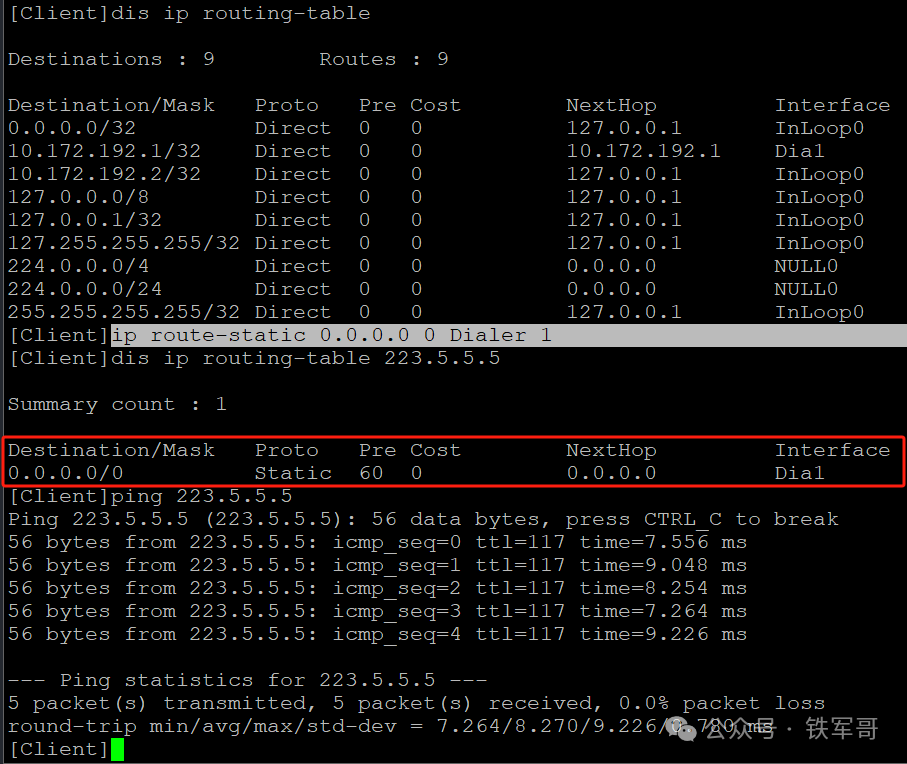

跟IPv6不同，IPv4添加缺省路由是必需配置，客户端通过PPPoE无法获取默认路由，只能手工配置（网络之路2：初识路由表）。

#
ip route-static 0.0.0.0 0 Dialer 1

而如果要再为内网客户端分配IPv4地址，只需要再配置DHCP就可以了（配合DHCP实验讲解一下DHCP考题）。

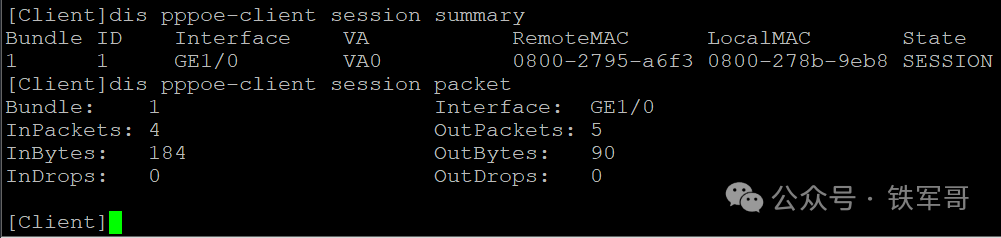

我们看一下Client设备PPPoE会话的概要信息。

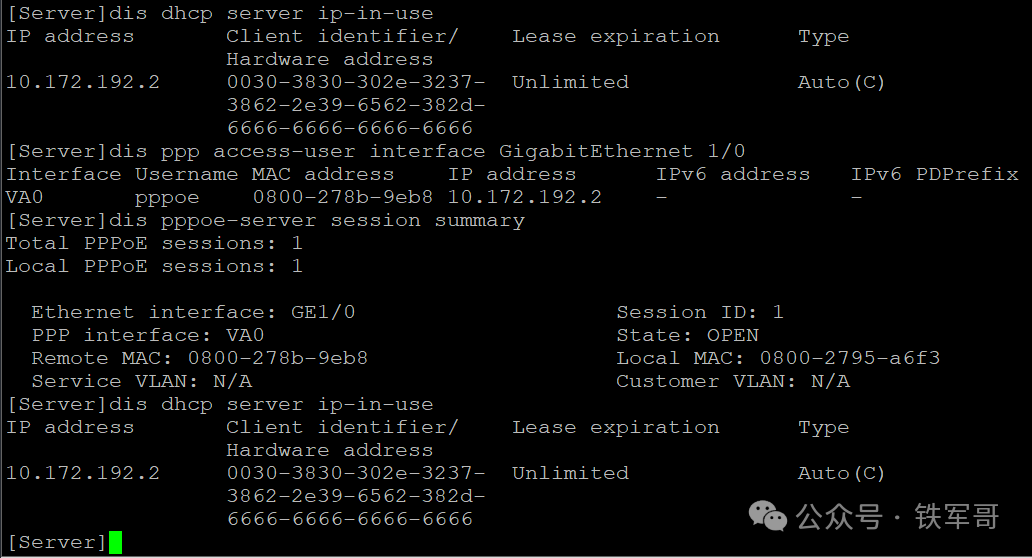

查看服务端的PPPoE拨号信息和DHCP服务端信息。

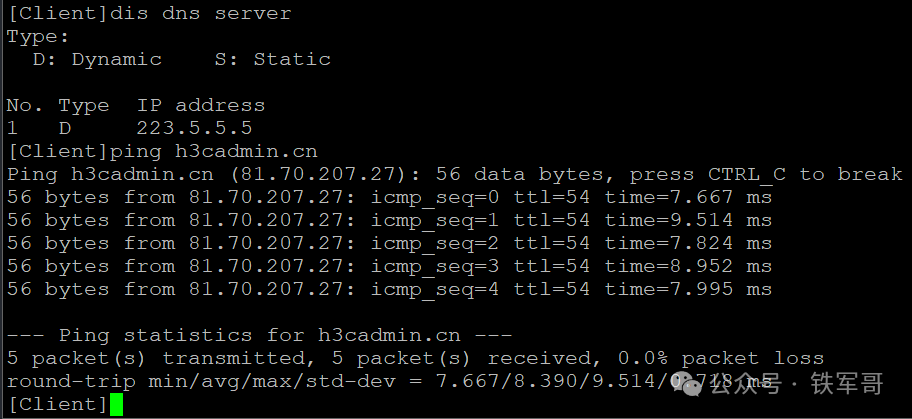

测试一下Client设备是否获取到DNS服务器，并检查是否可以访问互联网。

成功获取到了我们通过DHCP配置的DNS服务器，并且可以正常解析域名，互联网访问成功。
