电路设计（31）——电子密码锁的Multisim仿真

1.设计要求

        可以用按键设置密码，设置完密码后，输入密码。如果密码正确，则亮绿灯；如果密码错误，则亮红灯。

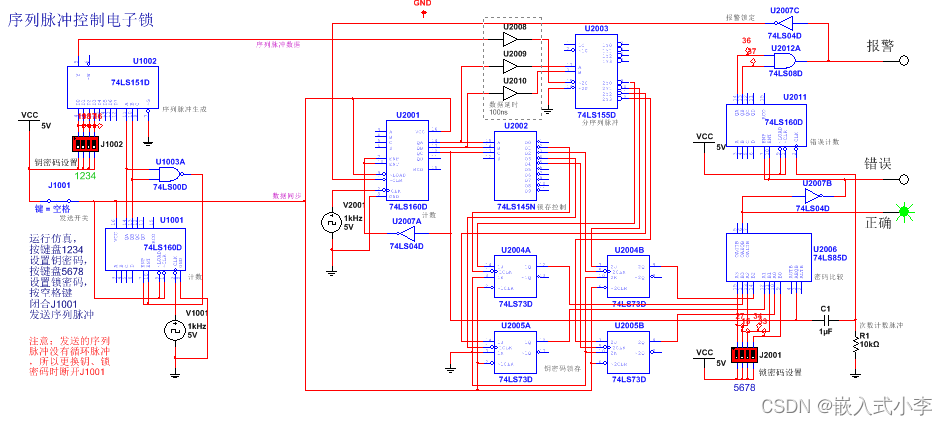

2.电路设计

3.仿真过程

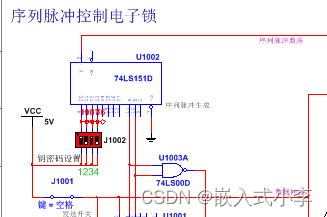

首先，设置密码，我们将密码设置为1010.

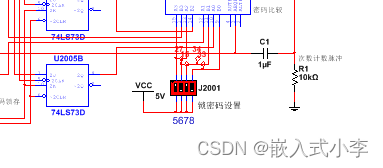

然后输入密码。输入也为1010



按下这里的按键后，进行密码检测

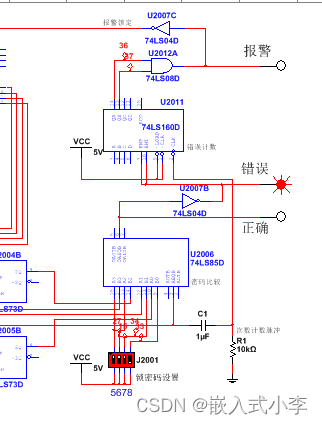

可见，密码正确

如果输入一个错误的密码，则会亮红灯。

4.芯片介绍

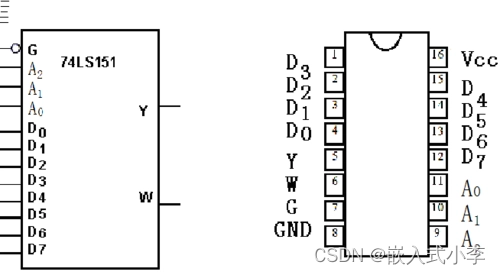

74LS151是一款具有8个数据选择输入的8-通道数字多路数据选择器/复用器。它是TTL（Transistor-Transistor Logic，晶体管晶体管逻辑）系列逻辑集成电路的一员。

74LS151芯片具有以下主要特性：

1. **数据输入（D0-D7）**：这是8个数据输入线，用于选择要复用或选择的数据。

2. **控制输入（S0-S2）**：这是3个选择输入线。根据控制输入的不同组合，选择要复用的数据输入。

3. **使能输入（G1，G2）**：使能输入线。当G1和G2都为低电平时，芯片处于工作状态。

4. **输出（Y）**：这是通过复用器输出的选择的数据。

5. **电源（Vcc，GND）**：电源引脚。

74LS151芯片可以选择8个输入中的一个，并将其输出为Y。通过对S0-S2的不同控制输入，可以选择复用不同的数据输入。使能输入G1和G2用于控制芯片的使能状态。适当地使用74LS151，可以实现在多个源数据之间进行选择或复用的功能。

这种芯片常见的应用包括数据选择、信号复用、输入控制以及多通道数据处理等领域。由于采用了TTL逻辑技术，使用时需要注意与5V TTL逻辑电路兼容。

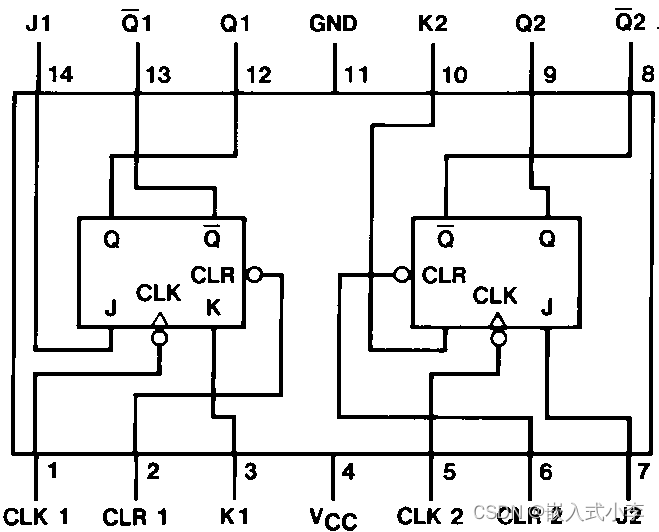

74LS73是一款双负缘触发双J-K触发器，每个触发器里有两个J-K输入，两个复位输入和两个输出。它是TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）系列集成电路的一种。

以下是74LS73芯片的主要特性和功能：

1. **J-K输入**：每个触发器内包含两个J-K输入端，用于接收输入数据。J-K触发器是一种基于J和K输入的触发器，可以实现各种逻辑功能。

2. **使能端**：74LS73具有使能端，用来启用或禁用触发器的操作。

3. **复位输入**：每个触发器有一个复位端，用于将触发器清零。

4. **时钟输入**：时钟信号用于触发器操作的时序控制。

5. **输出**：每个触发器有两个输出端，可以输出触发器的状态。

6. **电源引脚（Vcc，GND）**：用于芯片的电源供电。

74LS73芯片通常用于数字电路中作为时序逻辑元件，可以用于各种计数器、频率分频器、数据寄存器等应用中。由于其双J-K触发器的特性，允许实现更复杂的逻辑功能，因此在数字系统设计中具有一定的灵活性和可扩展性。



5.仿真文件

        Multisim仿真文件：

电子密码锁的multism仿真资源-CSDN文库https://download.csdn.net/download/guangali/88854147?spm=1001.2014.3001.5501
