UML类图中六大关系理解 以及 PlantUML类图表示

UML中的关系主要分为六种：

• 关联(association)
• 聚合(aggregation)
• 组合(composition)
• 依赖(dependency)
• 泛化(generalization)/继承(inheritance)
• 实现(realization)

根据关系的紧密程度，由小到大顺序是：依赖->关联->聚合->组合

依赖关系

简单理解就是在某个方法里通过传参的方式用到了某个类，例如：

class ImageLoader{
    loadImage(ImageInfo info)
}

class ImageInfo{
}

使用UML类图表示该关系：用实心箭头+虚线表示

PlantUML中的表示方法：ImageInfo <… ImageLoader :依赖关系

关联关系

简单理解就是类里面作为属性引用了另一个类，例如：

class Window {
-WindowManager mWindowManager
}

class WindowManager{
}

使用UML类图表示该关系：用实心箭头+实线表示

PlantUML中的表示方法：WindowManager <-- Window:关联关系

聚合关系

表示整体和部分，一个类属性使用列表保存很多个另一个类对象，例如：

class Company{
	List<Department> mDepartments
}
class Department{
}

使用UML类图表示该关系：用空心菱形+实线表示

PlantUML中的表示方法：Company o-- Department:聚合关系

组合关系

相比聚合更加紧密的关系，生死与共，不能单独存在，例如：

class Bird{//小鸟
	Wing mWing;//翅膀
}
class Wing{//翅膀
}

使用UML类图表示该关系：用实心菱形+实线表示

PlantUML中的表示方法：Bird *-- Wing:组合关系

泛化/继承关系

用来表示类之间的继承关系，例如：

abstract class Factory{
 	abstract makeProduct()
}
class PhoneFactory extends Factory{
}
class CarFactory extends Factory{
}

使用UML类图表示该关系：用空心箭头+实线表示

PlantUML中的表示方法：Factory <|-- PhoneFactory:泛化关系

实现关系

用来表示一个类实现某个一个接口，例如：

interface IColorDraw{
    draw()
}
class RedColorDraw{
    draw()
}
class BlueColorDraw{
    draw()
}

使用UML类图表示该关系：用空心箭头+虚线表示

PlantUML中的表示方法：IColorDraw <|… RedColorDraw:实现关系

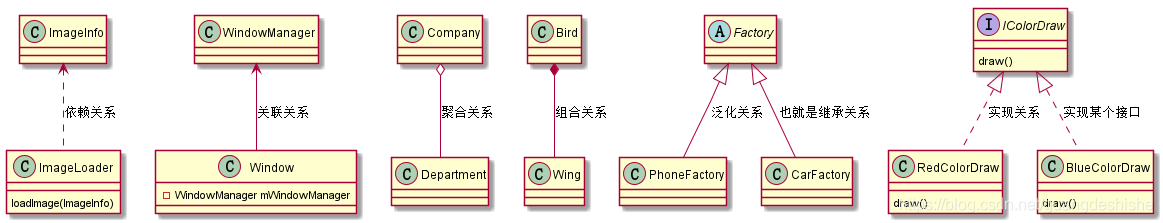

完整的PlantUML表示：

@startuml
class ImageLoader{
    loadImage(ImageInfo)
}

class ImageInfo{
}

ImageInfo <.. ImageLoader :依赖关系

class Window {
-WindowManager mWindowManager
}

class WindowManager

WindowManager <-- Window:关联关系

class Company
class Department
Company o-- Department:聚合关系

class Bird
class Wing
Bird *-- Wing:组合关系

abstract class Factory
class PhoneFactory
class CarFactory
Factory <|-- PhoneFactory:泛化关系
Factory <|-- CarFactory:也就是继承关系

interface IColorDraw{
    draw()
}
class RedColorDraw{
    draw()
}
class BlueColorDraw{
    draw()
}
IColorDraw <|.. RedColorDraw:实现关系
IColorDraw <|.. BlueColorDraw:实现某个接口
@enduml
