CAN分析仪、USBCAN卡连接失败常见问题

CAN分析仪对CAN总线开发的工程师来说是很常用的工具，但是对第一次将USB连接到CAN上的人来说可能会遇到很多问题。

本文列举可能会遇到的问题，然后列出解决方法：

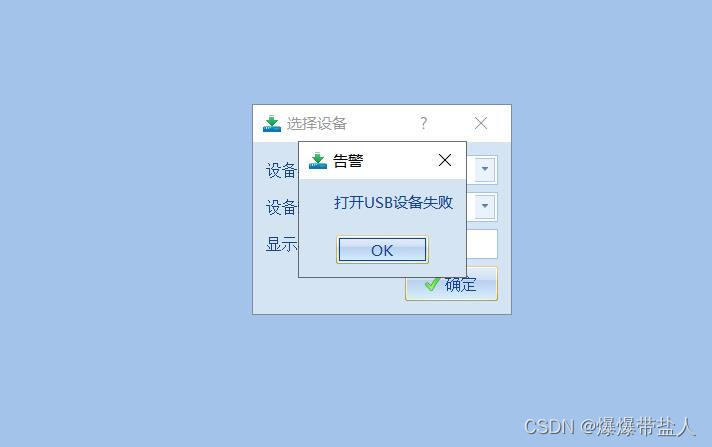

问题1：设备打开失败
如下图所示；

可能原因：①设备型号选错

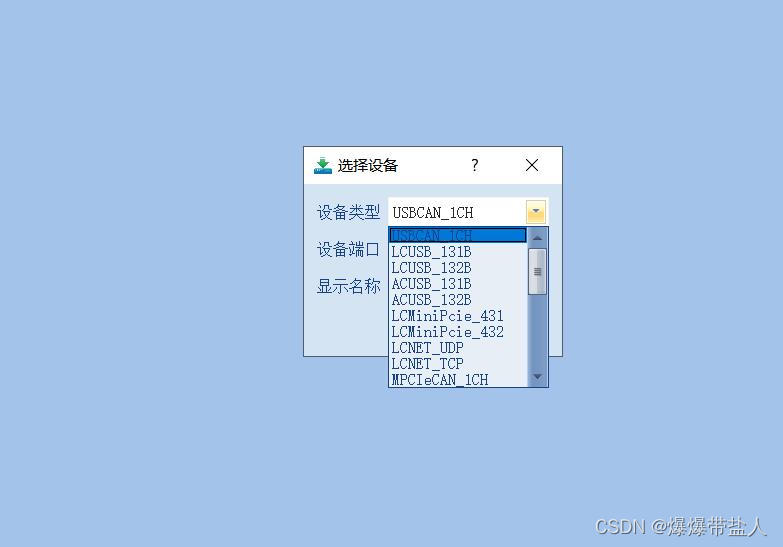

解决办法：来可针对不同的场景需求开发出不同种类的接口CAN卡，用户请根据产品的具体型号在打开设备列表中选择正确相对应的型号；

 可能原因②：
驱动安装错误

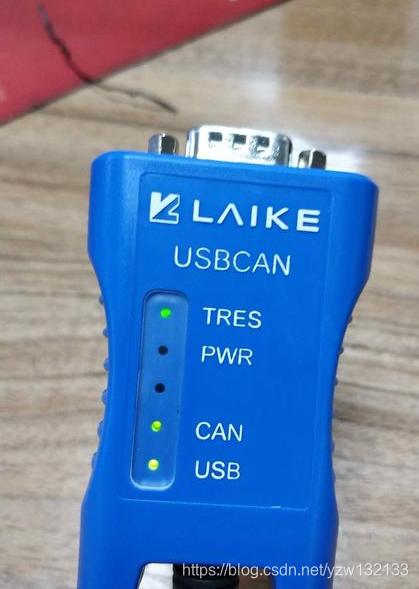

解决办法：检查CAN分析仪状态，将CAN分析仪链接到电脑上，如果驱动安装正确，则USB灯亮绿灯；如果安装错误则亮红灯，根据厂家提供的不同接口系列在各个OS操作系统的驱动文件不动，需要安装相对应的正确驱动；根据用户电脑系统是32/64位操作系统，Windows/Linux/Intime等OS选择相应的驱动文件

可能原因③：
USB口松动

 解决办法：重新拔插USB口，再次检查USB状态灯，灯亮表示安装成功，灯灭表示未连接成功

问题2：通讯失败
 可能原因1
CAN通讯波特率设置错误

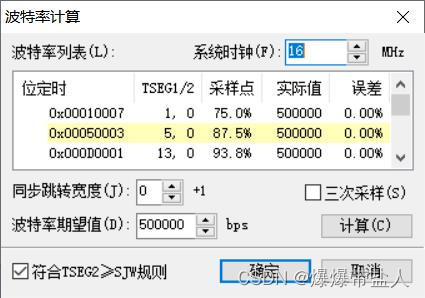

解决办法：LikeCANTest测试软件配置了波特率计算器，除了常用的波特率还可以自定义波特率，选择所需要的正确波特率，单击打开

可能原因2
终端电阻未启用

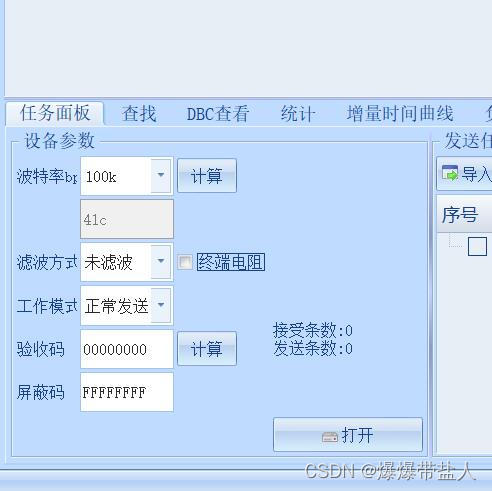

 解决办法：CAN分析仪USBCAN-01121系列内置120Ω终端电阻，勾选终端电阻按钮启用；检测CAN分析仪Tres灯状态，绿灯表示终端电阻已经启用，灯灭表示未启用。

注意事项
分析仪上CAN灯闪烁表示CAN接口有数据流通

USB灯闪烁表示USB口有数据流通
