ARM 架构中的 CONTROL 寄存器

本文来自于我关于 Arm Cortex-M 编程模型的系列文章。欢迎阅读、点评与交流~
1、Arm Cortex-M 处理器的编程模型
 2、ARM 架构中的R13栈指针（SP）
3、ARM 架构中的R14链接寄存器（LR）
4、ARM 架构中的 R15 程序计数器（PC）
5、ARM 架构程序状态寄存器（PSR）详解：从基础概念到现代实现
 6、ARM 架构中的 PRIMASK、FAULTMAST、BASEPRI 寄存器
 7、ARM 架构中的 CONTROL 寄存器

在 ARM 架构（特别是 Cortex-M 系列）中，CONTROL 寄存器是一个关键的特殊功能寄存器，用于控制系统栈、特权级别和执行模式。它通常用于嵌入式实时操作系统（RTOS）或需要特权分离的应用程序。

1. CONTROL 寄存器的主要功能

CONTROL 寄存器主要控制以下三个方面：

(1) 栈指针选择

bit[1] = SPSEL（Stack Pointer Select）
- 0：使用 MSP（主栈指针, Main Stack Pointer），默认上电后的栈指针，常用于内核和异常处理。
- 1：使用 PSP（进程栈指针，Process Stack Pointer），常用于用户任务栈，以实现任务栈与内核栈的隔离。

(2) 特权级别

bit[0] = nPRIV（Thread mode privilege level, nPRIV全称通常是 Not PRIVileged）
- 0：在 Thread 模式下具有 特权级（Privileged）。
- 1：在 Thread 模式下处于 用户级（Unprivileged），此时无法访问某些系统寄存器（如 MSR/MRS 访问部分特殊寄存器）。

注意：Handler 模式（异常/中断）始终是特权级，不受此位影响。

(3) FPU 上下文控制（Cortex-M4/M7 等带 FPU 的芯片）

bit[2] = FPCA（Floating-Point Context Active）
- 1：表示当前执行上下文使用过 FPU 寄存器，异常返回时需自动保存/恢复 FPU 寄存器。
- 0：表示未使用 FPU，无需保存 FPU 寄存器以加快中断响应。

(4) SFPA（Secure Floating-Point Active，ARMv8-M 安全扩展）

与 TrustZone 安全扩展相关。

2. 典型使用场景

场景一：RTOS 任务切换

在 RTOS 中，内核运行在特权级并使用 MSP，每个用户任务可以运行在用户级并使用 PSP，以实现内存保护。

// 切换到用户级并使用 PSP
void switch_to_user_mode(void) {
    __set_CONTROL(0x03); // SPSEL=1, nPRIV=1
    __ISB(); // 确保指令同步
    // 此后运行在用户级，使用 PSP
}

场景二：特权级与栈分离

特权级 + MSP：操作系统内核、异常处理。
用户级 + PSP：应用程序任务，受限访问。

3. CONTROL 寄存器的位域

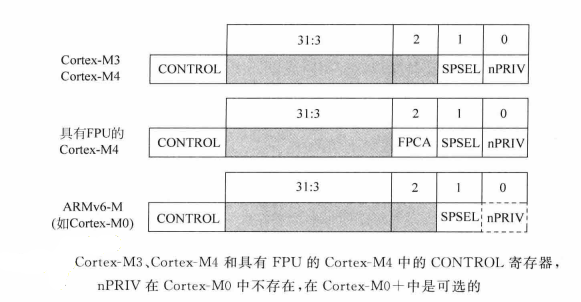

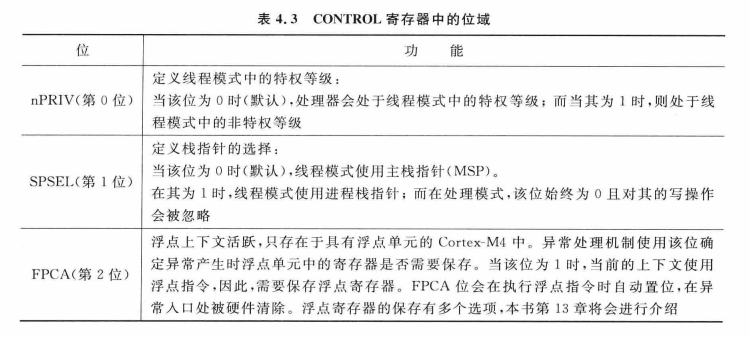

CONTROL 寄存器的具体位域定义可以参考下表（来自《ARM Cortex-M3与Cortex-M4权威指南》）：

4. 访问 CONTROL 寄存器

在 Cortex-M 中，可通过 MSR/MRS 指令访问：

MRS R0, CONTROL    ; 读取 CONTROL 到 R0
MSR CONTROL, R0    ; 将 R0 写入 CONTROL

C 语言中可使用 CMSIS 提供的函数：

#include <arm_cmse.h>
uint32_t control = __get_CONTROL();
__set_CONTROL(new_control);

5. 注意事项

修改 CONTROL 寄存器后，通常需要立即执行 ISB 指令，以确保后续指令使用正确的栈和特权级。
在 Handler 模式下，不能直接通过 CONTROL 寄存器切换到 PSP，但可以在退出异常前修改 CONTROL，使返回 Thread 模式后使用 PSP。
从用户级（非特权）切换回特权级只能通过异常（如 SVC 指令）进入 Handler 模式，在 Handler 中修改 CONTROL。
