HeartBeat模块

CRM：（Cluster Resource Manager）集群的大脑，根据heartbeart收集回来的节点状态交给CCM模块来更新集群的member ship，并指挥LRM对节点资源进行“启动”，“停止”，总之就是决定资源最终应该在那个节点上运行。

LRM：（Local Resource Manger）操作和管理资源的模块，负责对资源监控，启动，停止。三个资源脚本存放路径

heartbeat: /etc/ha.d/resoruce.d

ocf : /usr/lib/resource.d/heartbeat

lsb: /etc/init.d

CIB：收集资源的原始信息以及不断更新资源的状态变化，保存在cib.xml。相当于cluster.conf文件，即集群配置文件。

CCM：保持各节点之间的成员关系，heatbeat仅仅是一个通信工具，而CCM让所有节点组成了一个集群。

HeartBeat配置文件

keeplived 2 多长时间广播一次心跳

warntime 10 10秒内备用节点接受不到主节点的心跳，就向日志写一次警告，但不会发生资源切换。

deadtime 30 30秒内接收不到主节点的心跳，就判定主节点死亡，备用节点立即接管主节点资源。

initdead 120 主节点因故障重启，重启时间较长。

udpport 694 使用广播心跳的端口

ucast eth1 指定心跳网卡

auto_failback on 当主机服务器恢复正常，资源从备用节点上自动切回

node node1 设置主机名，通过uname命令查看

node node2

DRBD

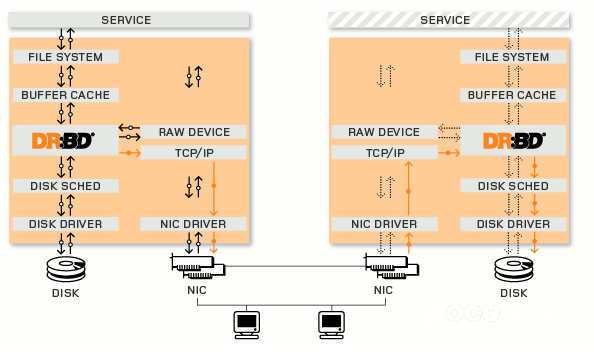

Distributed Replicated Block Device(DRBD)是一种基于软件的，无共享，复制的存储解决方案，在服务器之间的对块设备（硬盘，分区，逻辑卷等）进行镜像。DRBD工作在内核当中的，类似于一种驱动模块。DRBD相当于一个RAID1功能的存储。当本地系统出现故障时,远程主机上还会保留有一份相同的数据,可以继续使用。DRBD的架构如下图

实验

主机名称：HaMater和HaBack

HaMaster eth0：192.168.10.20

HaBack eth0： 192.168.10.21

HaMaster eth1: 192.168.10.10

HaBack eth1: 192.168.10.20

安装heartbeat yum install -y heartbeat

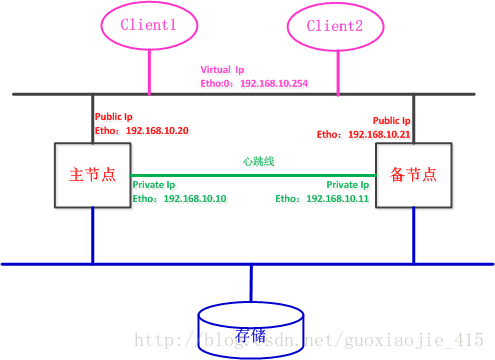

实验架构图如下

下载和安装DRBD(在HaMaster和HaBack上执行)

http://oss.linbit.com/drbd/

tar zxvf drbd-8.4.3.tar.gz

cd drbd-8.4.3

./configure --prefix=/usr/local/drbd --with-km

make KDIR=/usr/src/kernels/`uname -r`/(指定内核所在的绝对路径)

mkdir -p /usr/local/drbd/var/run/drbd/

cp /usr/local/drbd/etc/rc.d/init.d/drbd /etc/rc.d/init.d/

chkconfig --add drbd

chkconfig drbd on

安装DRDB模块（在HaMaster和HaBack上执行）

进入DRBD的解压目录的drbd中，cd /root/software/drbd-8.4.3/drbd

make clean

make KDIR=/usr/src/kernels/`uname -r`/

cp drbd.ko /lib/modules/`uname -r`/kernel/lib/

depmod

添加存储(实验对的存储为/dev/sdb1，在HaMaster和HaBack上执行)

fdisk /dev/sdb（进行分区）

fdisk -l 查看分区

配置DRBD（在HaMaster和HaBack上执行）

① DRBD主配置文件

/usr/local/drbd/etc/drbd.conf，该文件中包含一个全局配置文件和所有的资源文件，内容如下

include "drbd.d/global_common.conf";
include "drbd.d/*.res";

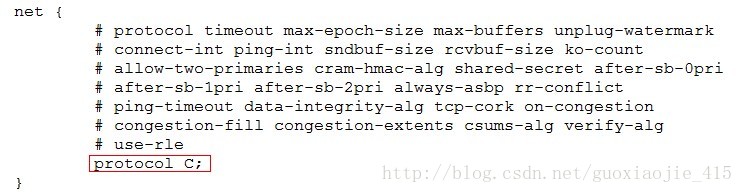

② 修改global_common.conf文件，在net处添加上protocol C;

/usr/local/drbd/etc/drbd.d/global_common.conf

③ 添加资源文件，新建资源r0,命名为 r0.res，内容如下

resource r0{
	on HaMaster{
		device /dev/drbd0;
		disk   /dev/sdb1;
		address 192.168.10.20:7789;
		meta-disk internal;
	}
	on HaBack{
		device /dev/drbd0;
		disk   /dev/sdb1;
		address 192.168.10.21:7789;
		meta-disk internal;
	}
}

④ 加载DRDB模块

modprobe drbd

查看 lsmod | grep drbd

(为什么执行下面一个步骤，不太清楚)

dd if=/dev/zero of=/dev/sdb1 bs=1M count=100

创建资源 r0：drbdadm create-md r0

启动资源：drbdadn up 0

启动服务：/etc/init.d/drbd start

⑤ 主从节点状态查看和主从节点设置

查看节点drbd状态：cat /proc/drbd

设置主节点：drbdadm primary --force r0

设置从节点：drbdadm secondary r0

⑥ 格式化drbd,并挂载

mkfs.ext3 /dev/drbd0

mkdir /db

mount /dev/drbd0 /db

⑦ 测试

手动切换主从节点，通过cat /proc/drbd查看

安装和配置HeartBeat（在HaMaster和HaBack上执行）

① 安装： yum -y install heartbeat

② 从安装路径下复制模板文件

cd /usr/share/doc/heartbeat-2.1.3
cp ha.cf authkeys haresources /etc/ha.d/

③ 配置 ha.cf

logfile /var/log/ha-log
keepalive 2
deadtime 30
warntime 10
initdead 120
udpport 694
ucast eth1 192.168.10.10(对方心跳网卡IP)
node HaMaster
node HaBack

④ 配置 authkeys

auth 1
1 crc

⑤ 配置 haresources

HaMaster drbddisk::r0 Filesystem::/dev/drbd0::/db::ext3 mysqld

测试

启动DRBD：service drbd start （HaMaster和HaBack）

启动heartbeat：service heartbeat（HaMaster和HaBack）

使用 tail -f /var/log/messages查看服务启动日志

使用 mount查看硬盘是否在HaMaster上挂载，而位在HaBack上挂载

使用 /etc/init.d/mysqld 查看mysql是否启动。

停止HaMaster上的heartbeat，查看资源是否能被HaBack全部接管

重新启动HaMaster上的heartbeat，查看资源能从HaBack上接管回来。
