电气器件系列十五：CBB电容

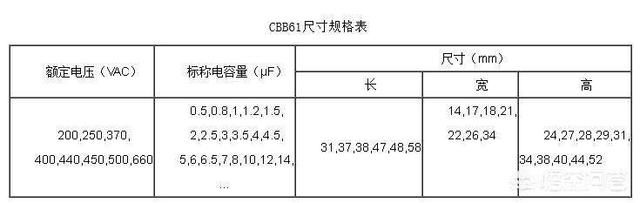

CBB61是一种CBB电容，CBB是聚丙烯电容的意思，61是它的型号，它是一种普遍用于交流市电电源供电的单相电动机的起动和运转电容，我们称之为启动电容（有时候也称为电容）。在电动水泵，各种交流风扇、交流排气扇，甚至在洗衣机、电冰箱等电机中也需要用到，作为电机的以及运转作用，它的额定电压在200VAC到660VAC不等，标称电容量在0.5uF到14uF不等，尺寸在长宽高等也有不同的规格，适应不同的场合，如下图，这只是其中一部分。

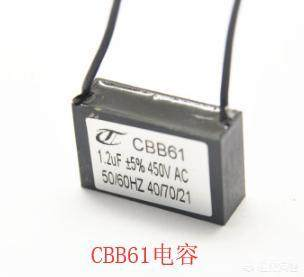

如下图是CBB61电容，这种是带引线的，也就是说有两根线引出来，这是为了方便安装在产品上面，容量是1.2uF，误差在±5%（容量误差：J--±5%， K--±10%， M--±20%），额定电压是450VAC，在50/60HZ都可以使用，40/70/21表示气候类别，就是说：40/70是电容工作温度范围在-40°---+70°之间，而21表示恒定湿热试验的时间是21天。这种电容价格便宜，损耗很小，关键自愈效果也好，因此在很多方面都会有应用。

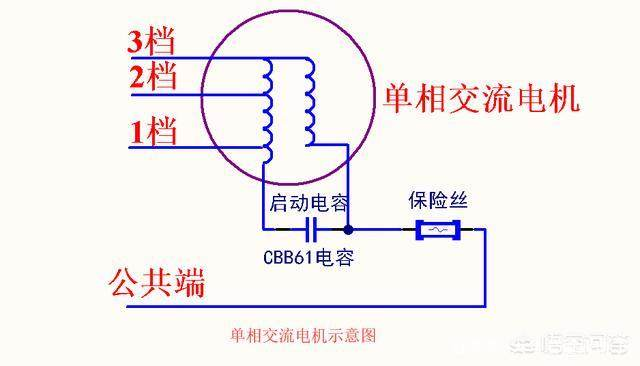

下图是单相交流电机示意图

除了CBB61电容，还有CBB13、CBB20、CBB21、CBB81等规格

如下图是CBB65电容，这种电容容量很大，这里是30uF，有些有100uF的， 这种一般在压缩机启动时候或者碎纸机、跑步机等大型一点的场合使用。
