立创eda学习笔记六:如何隐藏和显示pcb板的网络飞线

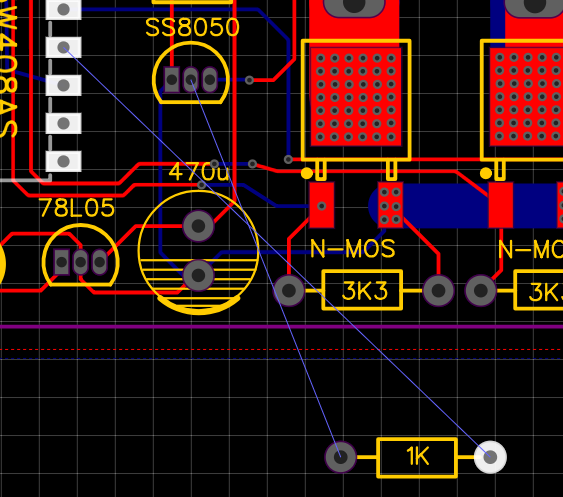

立创eda画好原理图后可以直接转成pcb图,这个时候元器件会在pcb图上整齐的行列排列,然后会自动生成网络飞线来提示同一个电气网络的焊盘连接关系。

有时候我们需要隐藏它,比如画面太杂乱的时候,比如需要先隐藏某一个网络的时候(比如GND)

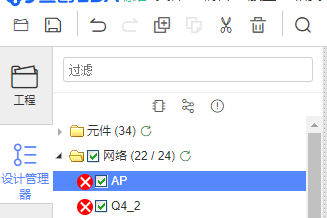

在这里可以查看网络状态,某网络如果没有联通,会有红色叉号提示

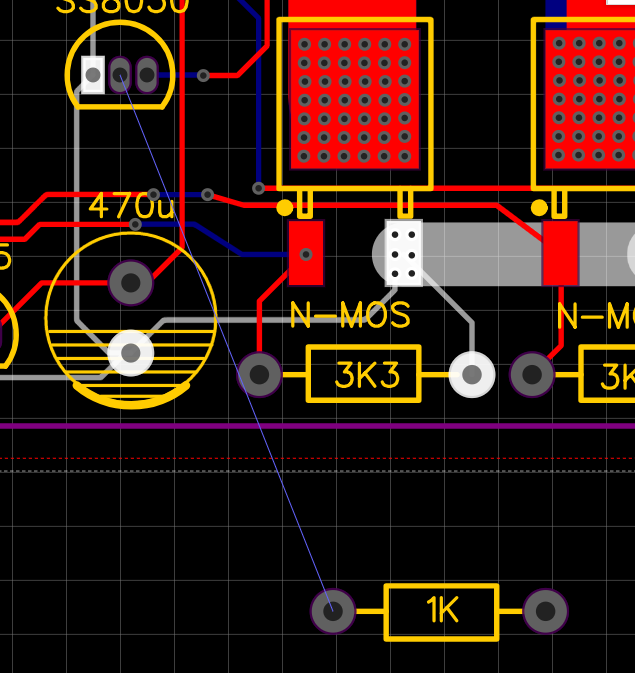

如果想要隐藏某网络飞线,可以把对应的网络前面的绿色的√取消,这时相应的网络飞线就消失了。

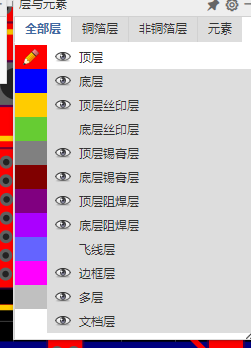

还有一种办法就是直接把整个飞线层隐藏了,在这个地方点眼睛形状的标识可以做到。
