电气器件系列十七：轴流风机，离心风机

轴流风机

轴流风机，用途非常广泛，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。之所以称为“轴流式”，是因为气体平行于风机轴流动。轴流式风机通常用在流量要求较高而压力要求较低的场合。轴流式风机固定位置并使空气移动。

原理：

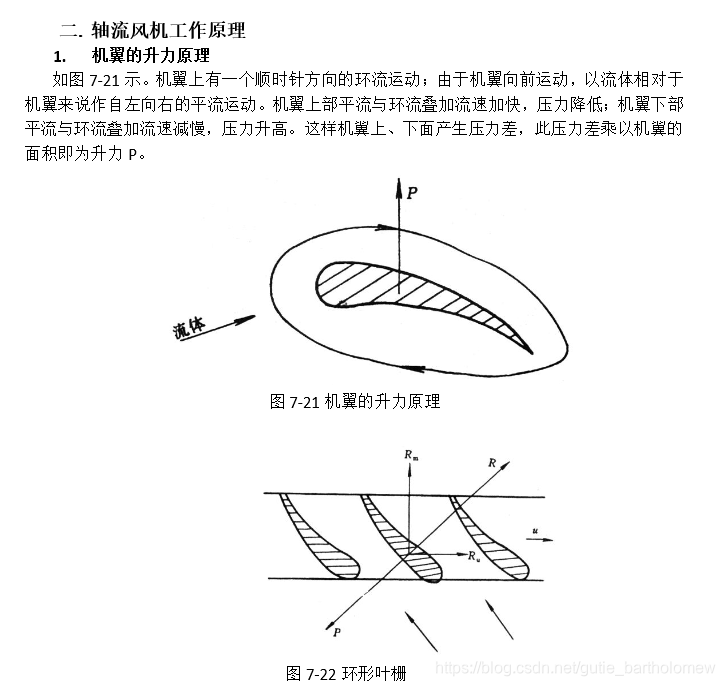

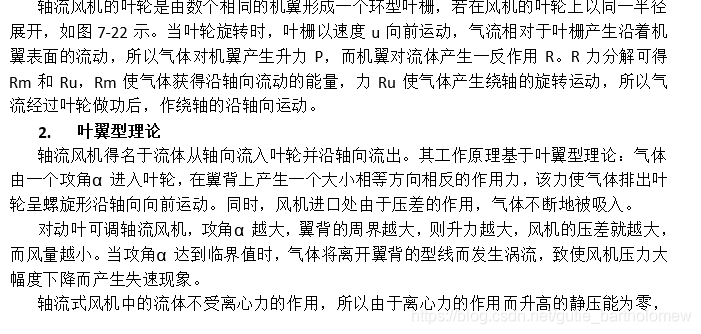

轴流式风机得名于流体从轴向流人叶轮并沿轴向流出。其工作原理基于叶翼型理论：答气体由一个攻角。进入叶轮时，在翼背上产生一个升力，同时在翼腹上产生一个大小相等方向相反的作用力，该力使气体排出叶轮呈螺旋形沿轴向向前运动。同时，风机进口处由于压差的作用，气体不断地被吸入。对动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差就越大，而风量越小。当攻角达到临界值时，气体将离开翼背的型线而发生涡流，导致风机压力大幅度下降而产生失速现象。轴流式风机中的流体不受离心力的作用，所以由于离心力作用而升高的静压能为零，因而它所产生的能头远低于离心式风机。故一般适用于大流量低扬程的地方，属于高比转数范围。

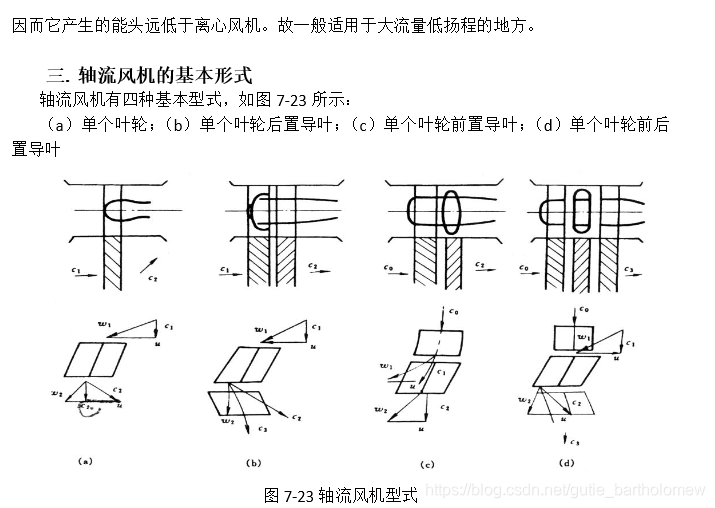

结构：



https://wenku.baidu.com/view/9a78f2046d85ec3a87c24028915f804d2b168702.html

https://wenku.baidu.com/view/98b1845c5ebfc77da26925c52cc58bd6318693aa.html

特点：

https://wenku.baidu.com/view/8f8179c380c758f5f61fb7360b4c2e3f5727252c.html

如何选型：





这里有关于轴流风机的专业论文，还有流体仿真和分析：



http://www.docin.com/p-1683403071.html

中国知网好贵的。。。

https://kns.cnki.net/kcms/detail/detail.aspx?dbcode=CMFD&dbname=CMFD201901&filename=1018239335.nh&v=5PgRPajCZbzJKmNaSfv%25mmd2B0MLQwUIF%25mmd2FWWefNca6yYza%25mmd2FKQc9%25mmd2BSjJW3Z8IAYao1%25mmd2BLRF

轴流风机流动特性研究

https://wenku.baidu.com/view/a06d4818ad51f01dc281f1c8.html

这是一个挺有用的论文查询网站

https://site.sciping.com/



下次总结下轴流风机的流体仿真模型和气动分析





离心风机

离心风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。

https://wenku.baidu.com/view/c97e6d0931126edb6f1a10b4.html

https://www.sohu.com/a/218985557_100013094

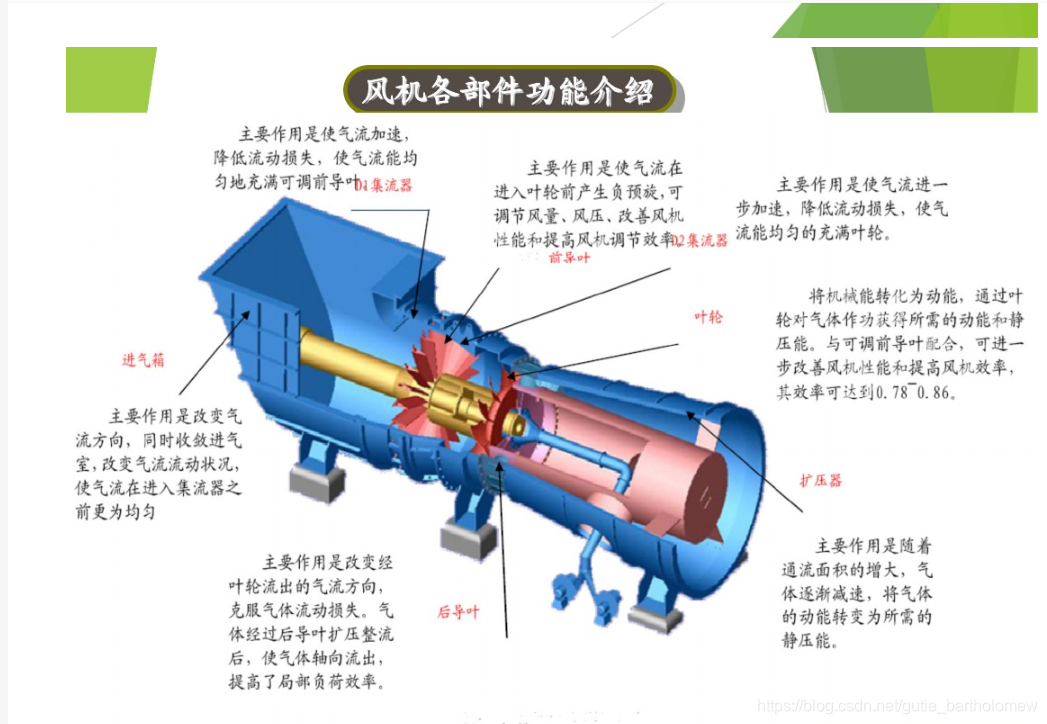

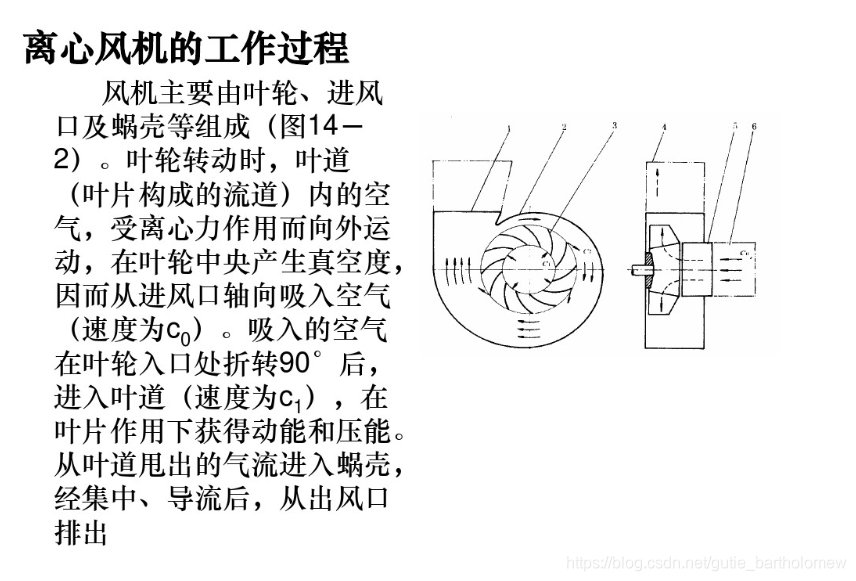

主要构成：机壳（蜗壳）、叶轮、机轴、吸气口、排气口

离心风机的主要部件有叶轮bai和机壳（有的还装有进气du箱、前导器、扩散器zhi）。一、dao叶轮由前盘、后盘、叶片和轮毂组成。前盘的形式有多种有：a、平前盘叶轮，b、锥前盘叶轮，c、弧形前盘叶轮，d、双吸叶轮。叶片是主要部件。按叶片的出口安装角分类：有前向叶片、后向叶片、径向叶片三种。叶片的形状有：平板型、圆弧型和中空机翼型。二、机壳由蜗壳、进风口和风舌等零部件组成。（1）蜗壳蜗壳是由蜗板和左右两块侧板焊接或咬口而成。作用：1、是收集从叶轮出来的气体；2、引至蜗壳的出风口，把风输送到管道中或排到大气；3、有的风机将风的一部分劲压通蜗壳转变为静压。（2）进风口1、进风口又称集风器，它保证气流能均匀地充满叶轮进口，使气流流动损失最小。2、离心风机的进口有圆筒形，圆锥形、弧形、锥筒形、弧筒形、锥弧形等多种。三、进气箱一般只在大型或双吸的离心风机上使用。四、前导器1、在大型离心风机或要求性能调节的风机的进风口或进风口的流道内装置前导器。2、前导器有轴向式和径向式两种。五、扩散器1、扩散器装于风机机壳出口处，其作用是降低出口流体速度，使部分动压转变为静压。2、有圆形截面和方形截面两种。

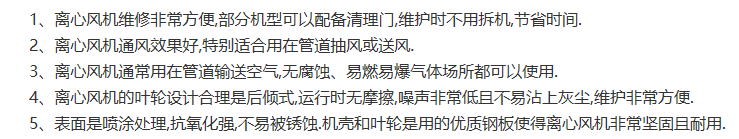

优点：

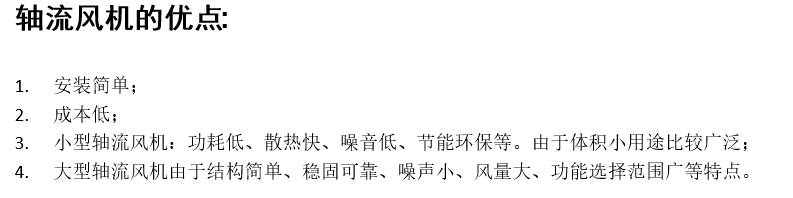

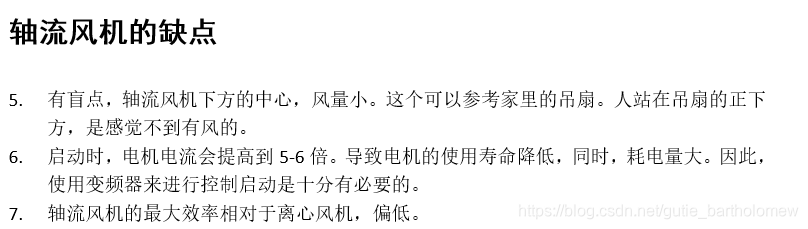

轴流风机的优点：降温效果良好；单位能耗低，在倡导节能的今天尤为重要；通风时机易掌握，不易出现结露；不用单独配备风机，方便灵活。缺点：由于风量小，通风时间长；降水效果不明显，高水分粮不宜用轴流风机进行通风。

离心风机的优点：降温、降水效果明显，通风时间短；缺点：单位能耗高；通风时机掌握不好易出现结露。

在以降温为目的的通风中，应用轴流风机进行安全、高效、节能的缓速通风；在以降水为目的的通风中应用离心风机。







轴流风机，离心风机的区别

1、产生风压的原理不同。轴流式通风机是靠叶片的旋zhi转而带动气体沿轴向运动；而离心式通风机是靠叶轮旋转产生的离心力输送气体的。

2、轴流式通风机转子一般为裸露安装，体积大；离心式通风机的转子则封闭安装，体积小。

3、轴流式通风机产生的风压很低，但风量大；离心式通风机则可以产生较高的风压（最高可达到0.2MPa），而风量一般不大。
