电气器件系列三十二：电缸

电缸是将伺服电机与丝杠一体化设计的模块化产品，将伺服电机的旋转运动转换成直线运动，同时将伺服电机最佳优点-精确转速控制，精确转数控制，精确扭矩控制转变成-精确速度控制，精确位置控制，精确推力控制；实现高精度直线运动系列的全新革命性产品。

伺服电缸特点：闭环伺服控制，控制精度达到0.01mm；精密控制推力，增加压力传感器，控制精度可达1%；很容易与PLC等控制系统连接，实现高精密运动控制。噪音低，节能，干净，高刚性，抗冲击力，超长寿命，操作维护简单。伺服电缸可以在恶劣环境下无故障，防护等级可以达到IP66。长期工作，并且实现高强度，高速度，高精度定位，运动平稳，低噪音。所以可以广泛的应用在造纸行业，化工行业，汽车行业，电子行业，机械自动化行业，焊接行业等。

低成本维护：伺服电缸在复杂的环境下工作只需要定期的注脂润滑，并无易损件需要维护更换，将比液压系统和气压系统减少了大量的售后服务成本。

液压缸和气缸的最佳替代品：伺服电缸可以完全替代液压缸和气缸，并且实现环境更环保，更节能，更干净的优点，很容易与PLC等控制系统连接，实现高精密运动控制。

配置灵活性：可以提供非常灵活的安装配置，全系列的安装组件：安装前法兰，后法兰，侧面法兰，尾部铰接，耳轴安装，导向模块等；可以与伺服电机直线安装，或者平行安装；可以增加各式附件：限位开关，行星减速机，预紧螺母等；驱动可以选择交流制动电机，直流电机，步进电机，伺服电机。

原理：

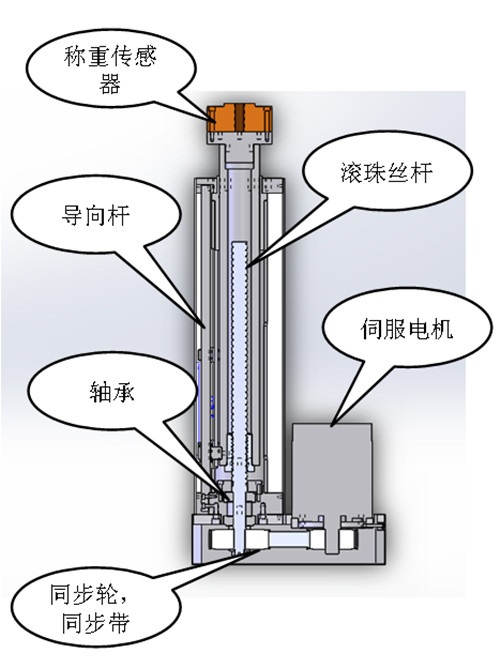

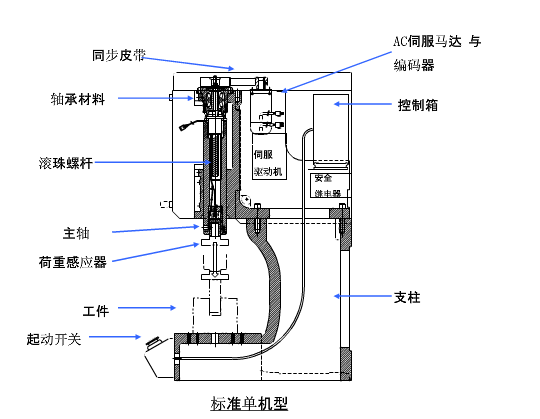

2、伺服电缸的主要部件：

1）、伺服电机及驱动器

2）、传动机构（同步带或齿轮）

3）、驱动机构（滚珠丝杆）

4）、轴承装置

5）、导向装置

6）、称重传感器

7）、极限位感应装置

3、伺服电缸出力的计算及相关配件的选择：

伺服电缸出力大小计算公式如下：

伺服电缸出力大小=额定转矩*减速比*传动效率*2/导程

1）、出力大小是理论需要的最大出力（1T、2T、3T等等）

2）、减速比是传动机构的速度比，有可能还要附加减速机

3）、传动效率是指整体传动的效率，一般丝杆传动的效率是90%

4）、导程指的是滚珠丝杆的导程
