pcb板表面处理：喷锡和沉金

【捷配分享】PCB打样中，沉金和喷锡的区别？ - 知乎 (zhihu.com)

PCB板上为什么要沉金和镀金-电子发烧友网 (elecfans.com)

喷锡？

所谓的喷锡是将电路板浸泡到溶融的锡铅中，当电路板表面沾附足够的锡铅后，再利用热空气加压将多余的锡铅刮除。锡铅冷却后电路板焊接的区域就会沾上一层适当厚度的锡铅，这就是喷锡制程的概略程序。PCB的表面处理技术，目前应用最多的就是喷锡工艺，也叫做热风整平技术，就是在焊盘上喷上一层锡，以增强PCB焊盘的导通性能及可焊性。

喷锡SMOBC&HAL）作为线路板板面处理的一种最为常见的表面涂敷形式，被广泛地用于线路的生产，喷锡的质量的好坏直接会影响到后续客户生产时焊接soldering的质量和焊锡性;因此喷锡的质量成为线路板生产厂家质量控制一个重点对于一般的双面板，喷锡及OSP工艺应用得最多，而松香工艺广泛应用在单面PCB上，镀金工艺则应用在需要邦定IC的电路板上。沉金则在插卡式板上边应用得比较多。

PCB喷锡的简单介绍与了解-电子发烧友网

沉金？

电路板沉金板与电路板镀金板是如今线路板生产中常用的工艺。简单来说，沉金就是采用化学沉积的方法，通过化学氧化还原反应在线路板表面产生一层金属镀层。

电路板上的铜主要是紫铜，铜焊点在空气中容易被氧化，这样会造成导电性也就是吃锡不良或者接触不良，降低了电路板的性能。

百度安全验证

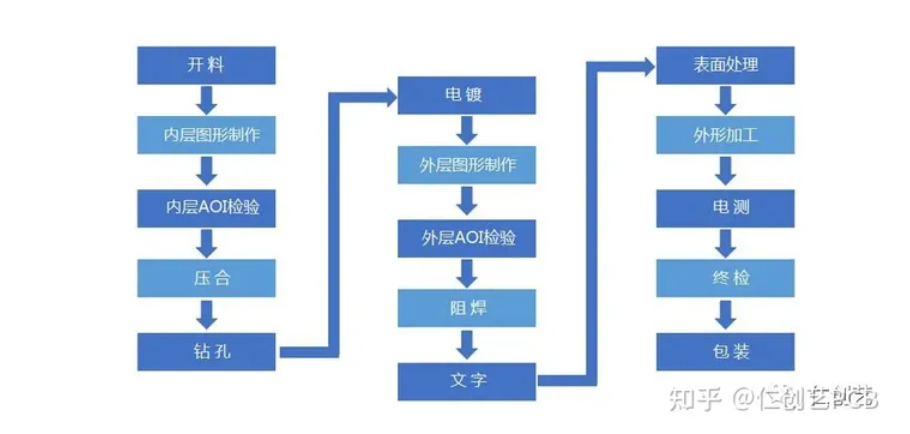

完整pcb制板流程：

有华秋和嘉立创的制版视频

从头到尾！图文详解PCB的生产技术工艺流程

23步快速了解 PCB多层板制作全过程_哔哩哔哩_bilibili

详细解读PCB板的加工工艺流程,科技,工业机械,好看视频

5分钟时间了解一下，电子产品里的PCB是怎样生产的_哔哩哔哩_bilibili

走进工厂：PCB线路板是如何制造出来的_哔哩哔哩_bilibili

PCB多层板制作流程.pdf

PCB生产流程介绍-RCYPCB - 知乎

几张图，简单弄懂pcb生产工艺流程！ - 知乎

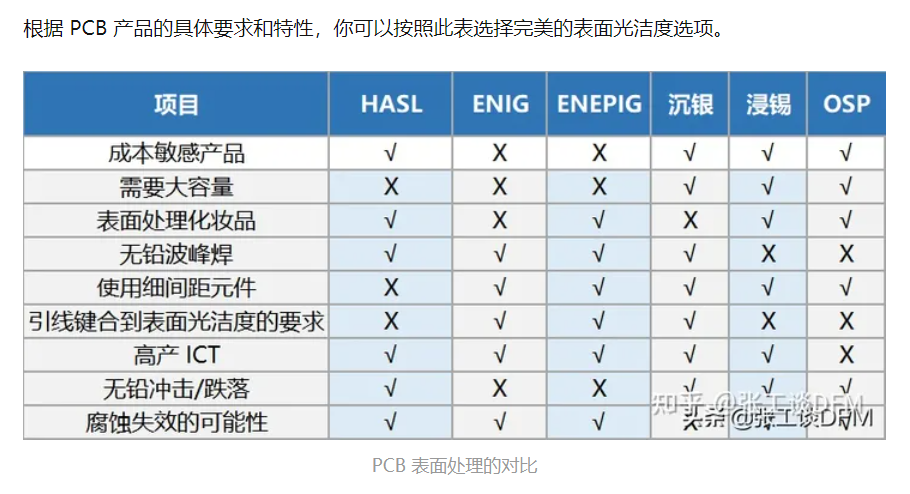

pcb制板表面处理：

什么是PCB 表面处理？7种 PCB 表面处理大全，一什么是PCB 表面处理？7种 PCB 表面处理大全，一文教你快速选择 - 知乎什么是PCB 表面处理？7种 PCB 表面处理大全，一

目前常见的表面处理方式有以下几种：

1、热风整平

在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平（吹平）的工艺，使其形成一层既抗铜氧化又可提供良好的可焊性的涂覆层。热风整平时焊料和铜在结合处形成铜锡金属化合物，其厚度大约有1～2mil；

2、有机防氧化（OSP）

在洁净的裸铜表面上，以化学的方法长出一层有机皮膜。这层膜具有防氧化，耐热冲击，耐湿性，用以保护铜表面于常态环境中不再继续生锈（氧化或硫化等）；同时又必须在后续的焊接高温中，能很容易被助焊剂所迅速清除，以便焊接；

3、化学沉镍金

在铜面上包裹一层厚厚的，电性能良好的镍金合金并可以长期保护PCB。不像OSP那样仅作为防锈阻隔层，其能够在PCB长期使用过程中有用并实现良好的电性能。另外它也具有其它表面处理工艺所不具备的对环境的忍耐性；

4、化学沉银

介于OSP和化学镀镍/浸金之间，工艺较简单、快速。暴露在热、湿和污染的环境中，仍能提供很好的电性能和保持良好的可焊性，但会失去光泽。因为银层下面没有镍，所以沉银不具备化学镀镍/浸金所有的好的物理强度；

5、电镀镍金

在PCB表面导体先电镀上一层镍之后再电镀上一层金，镀镍主要是防止金和铜之间的扩散。现在的电镀镍金有两类：镀软金（纯金，金表明看起来不亮）和镀硬金（表面平滑坚硬，耐磨，含有钴等其它元素，表面看起来较光亮）。软金主要用于芯片封装时打金线；硬金主要用在非焊接处的电性互连（如金手指）。

6、PCB混合表面处理技术

选择两种或者两种以上的表面处理方式进行表面处理，常见的形式有：沉镍金+防氧化、电镀镍金+沉镍金、电镀镍金+热风整平、沉镍金+热风整平。

所有的表面处理形式中热风整平（无铅/有铅）是最常见且最便宜的处理方式，但请注意欧盟的RoHS规定。
