电子器件系列36：SD卡

SD卡概述、分类、结构、发展历史？

视频：

SD卡介绍（1）SD卡的分类和规格-郭天祥_哔哩哔哩_bilibili

SD卡介绍（2）标识、容量和速度的讲解-郭天祥_哔哩哔哩_bilibili

概述？

Secure Digital Memory Card/SD card安全数码卡

SD存储卡(Secure Digital Memory Card)是一种基于半导体快闪存储器的新一代高速存储设备。SD存储卡的技术是从MMC卡(MultiMedia Card）格式上发展而来，在兼容SD存储卡基础上发展了SDIO(SD Input/ Output)卡，此兼容性包括机械，电子，电力，信号和软件，通常将SD、SDIO卡俗称SD存储卡。

SD卡具有高记忆容量、快速数据传输率、极大的移动灵活性以及很好的安全性，它被广泛地应用于便携式装置上，例如数码相机、平板电脑和多媒体播放器等。

SD卡的结构能保证数字文件传送的安全性，也很容易重新格式化，所以有着广泛的应用领域。音乐、电影等多媒体文件都可以方便地保存到SD卡中。目前市场上SD卡的品牌很多诸如:SANDISK、Kingmax、Panasonic和Kingston。

SD卡作为一种新型的存储设备，具有以下特点:

●高存储容量，最常用的容量：8GB、16GB、32GB、128GB、256GB等。

●内置加密技术，适应基于SDMI协议的著作版权保护功能。

●高速数据传送；最大读写速率为100MB/s。

●体积轻小，便于携带，具有很强的抗冲击能力。



分类？

正确区分和选购三种SD卡 (qq.com)

SD卡规格等级区别总结 - 知乎 (zhihu.com)

用4张卡聊一聊SD卡规范 (zhihu.com)

SD标准以及规范 - 爱码网 (likecs.com)

结构？

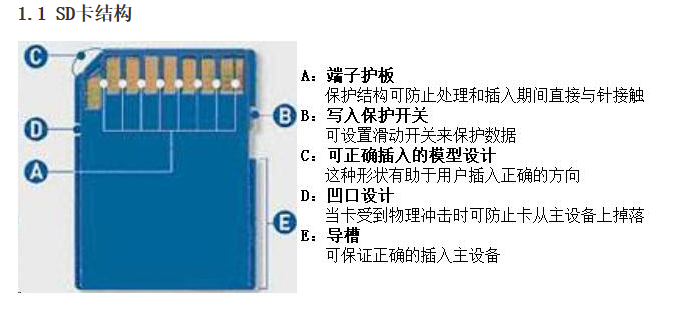

SD卡主要分为四部分组成：外部引脚、内部寄存器、接口控制器和内部存储介质。

引脚

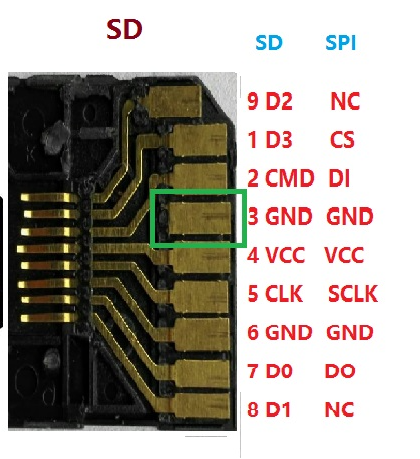

SD卡主要引脚和功能描述如下：

• CLK：时钟信号，控制器或者SD卡在每个时钟周期传输一个命令位或数据位，在SD总线的默认速度模式下频率可在0～25MHz之间变化，SD卡的总线管理器可以不受任何限制的自由产生0～25MHz的频率，在UHS-I速度模式下，时钟频率最高可达208M。

• CMD：命令和响应复用引脚，命令是由控制器发给SD卡，可以是从控制器到单个SD卡，也可以是到SD总线上所有卡；响应是存储卡对控制器发送的命令应答，应答可以来自单卡或所有卡。

• DAT0～3：数据线，数据可以从卡传向控制器也可以从控制器传向卡。



详谈SD卡/微型SD卡的引脚定义与连接（精美多图） - 知乎 (zhihu.com)





历史：

一文读懂SD卡的前世今生，技术发展带来小体积高速卡 - 知乎 (一文读懂SD卡的前世今生，技术发展带来小体积高速卡 - 知乎一文读懂SD卡的前世今生，技术发展带来小体积高速卡 - 知乎 (

SD卡与SD卡座电路以及TF卡（Micro SD Card，原名Trans-flash Card（TF卡））插拔式卡座和自弹出的卡座的引脚定义详细_sd卡座引脚定义_qq_25814297-npl的博客-CSDN博客
