文章详细介绍了继电器的各种技术参数，包括8A/12A微型PCB电源继电器的特性，如引脚间距、高介电强度、RoHS合规性。还讲解了继电器的不同类型如DPNO、DPDT和DPNC，以及线圈电压、设定电压、工作电流、开断容量等关键指标。此外，讨论了直流和交流继电器的区别，并提到了引脚材料、绝缘电阻和预期寿命等重要参数。
特性：
8A/12A的微型PCB电源继电器。
引脚间距：2mm/1.5mm。
高介电强度，符合IEC16950标准。
环氧树脂密封型和密封型无助焊剂均可使用。
设计用于UPS和电源应用。
符合RoHS-Directive 2011/65/EU。
继电器学习笔记（二）---继电器主要参数（结合宏发继电器HF32FV-G 规格书）_三明治开发社区的博客-CSDN博客
术语解释：
线圈电压是继电器通电时，应当获得的电压。该电压可以是交流或直流电压。
设定电压是继电器能够闭合开关的最小电压。该电压略小于理想线圈电压。实际上，继电器的工作电压可能比设定电压还要低，但是设定电压能告诉你保证继电器正常工作的最小电压是多少。
工作电流是继电器通电后线圈的功率消耗，一般用毫安表示。有时消耗的功率用毫瓦表示。
开断容量是继电器内部的开关在不受损的情况下控制通断的最大电流。通常，该术语用于描述阻性负载，阻性负载是指白炽灯泡之类的无源器件。当你使用继电器开启电动机时，电路中就引入了感性负载，它在电动机达到正常转速之前会产生巨大的初始浪涌电流。关闭电动机则会产生另一股浪涌电流。如果继电器的数据表没有标明其处理感性负载的能力，经验法则是：假设电动机在启动时的电流是其正常工作电流的两倍。
原文链接：https://blog.csdn.net/acktomas/article/details/125170264
直流继电器由线圈、铁芯和几组常开、常闭触点组成。
当继电器线圈接通额定电压的直流电时，线圈产生磁场，吸引铁芯动作，与铁芯相连的常开触点闭合，同时，常闭触点断开。
当继电器线圈断电时，线圈失去磁场，被吸引的铁芯在弹簧的作用下回复原位，与铁芯相连的常开触点断开，同时，常闭触点闭合。
继电器就是通过控制线圈的通/断电，实现触点的接通与断开，从而达到对设备的逻辑控制。
交流电磁继电器的工作原理和直流电磁继电器基本相同，交流电磁继电器工作在交流电路中，当交流电流通过线圈时，在铁芯中产生交变磁通，由于牵引力（电磁吸力）是和磁通φ的平方成正比，所以当电流改变方向时，牵引力并不改变方向，永远朝一个方向将衔铁吸向铁芯。
但是由于交变的电流在铁芯中产生交变的磁通，所以交流电磁继电器在特性和结构上有它特殊的地方。

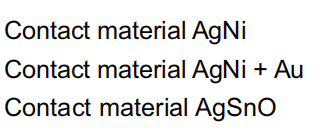

引脚材料AgNi
引脚材料AgNi + Au
引脚材料AgSnO
引脚间距

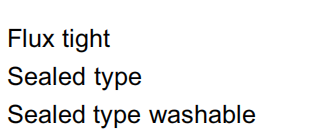

焊剂密封
封闭式
封闭式可清洗

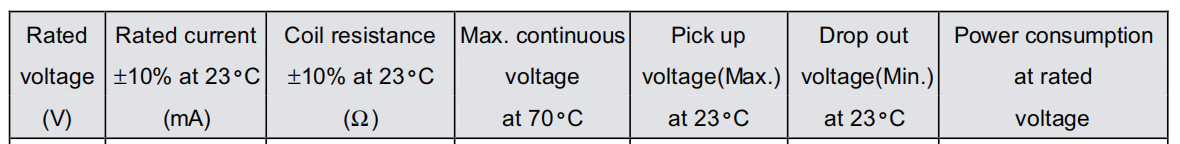

线圈额定电压 | 线圈额定电流 | 线圈电阻| 70°C时的最大连续电压|23°C时的吸合电压（最大） | 23°C时的线圈脱离电压（最小）|额定电压下的功率消耗 |
继电器主要产品的技术参数-安普格电磁技术安普格电气元器件生产制造厂家
线圈在继电器中也起到重要的作用。线圈的额定/动作/释放/最大电压和线圈内阻是我们需要了解的参数。
额定电压：为使继电器可靠工作，需要给线圈施加的电压值。在采用晶体管驱动继电器时，由于晶体管本身固有的压降会导致施加在继电器线圈上的电压值低于驱动电路的电压值，
建议在晶体管驱动电路电压为5V 是选用4.5V 规格的继电器。
动作电压：能使继电器触点吸合的最小线圈电压值。
释放电压：能使继电器触点断开的最大线圈电压值。
最大电压：只连续施加在线圈上，不会使线圈损坏的最大电压值。
线圈电阻：一般是指在20℃时测量的线圈的直流电阻值，该值与温度正相关。
1、额定工作电压是指功率继电器正常工作时线圈所需要的电压。根据功率继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指功率继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流
是指功率继电器能够产生吸合动作的最小电流。在正常功率继电器,技术参数使用时，给定的电流必须略大于吸合电流，这样功率继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流
是指功率继电器产生释放动作的最大电流。当功率继电器技术参数吸合状态的电流减小到一定程度时，功率继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
5、触点切换电压和电流
是指功率继电器允许加载的电压和电流。它决定了功率继电器技术参数能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏功率继电器的触点。

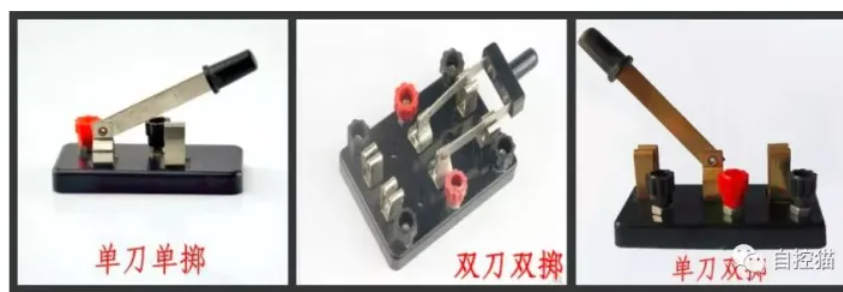

继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式：
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个功率继电器,技术参数触点就闭合。以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间技术参数是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
关于线圈电阻？
先说一下一些基础背景：线圈电阻大小与匝数是有直接联系的。线圈匝数与通过的电流则是直接影响电磁吸力（可以认为电磁吸力与电流与匝数的乘积为正比）。而电磁吸力影响继电器工作的稳定性。一般情况下类似继电器的相同工作电压线圈电阻是近似的，因为同种继电器的工作原理是差不多的。要求的吸力也是一样的。
回到你的问题，前面说了电流和匝数影响你的吸力，在相同漆包线直径下，线圈电阻直接决定了你的线圈匝数，而电阻越大则通过电流越小，则这样很好理解你的电阻不是越大越好，如果电阻过大时线圈匝数增加了，但反而会引起流过电流过小，2者的乘积会变小，则吸力反而变小，并且这样会多用漆包线。一般继电器的电阻都是算好了匝数与电流的乘积后得出的一个最佳阻值，即匝数和电流的乘积是最大的。
因此，线圈电阻并不是越大越好，而是合适就好！
继电器的线圈电阻大小对继电器有什么影响？是不是线圈电阻越大越好？_百度知道

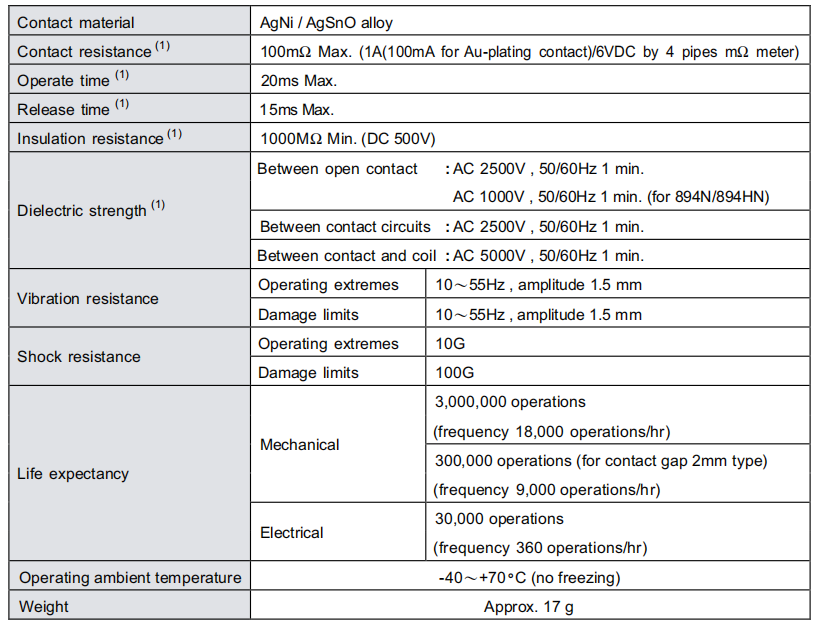

引脚材料 ：AgNi / AgSnO合金
引脚电阻：最大100m欧。
吸合时间：
断开时间：

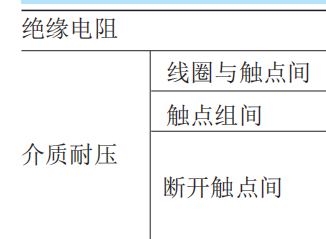

绝缘电阻
绝缘强度：触点和线圈之间

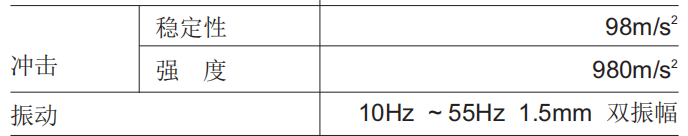

抗震性
抗冲击性
预期寿命（机械、电子）
工作环境温度
