PSCAD学习笔记（4.1）AC Faults交流故障：输电线路故障

引言

该学习笔记结合官方文件和个人学习见解撰写，主要分享一些常见实用功能，欢迎讨论、补充、指正。如果本文对您有所帮助，麻烦点赞评论支持一下。您的支持是我更新的动力。

官方示例

Chapter 1 - AC Fault Studies | PSCAD

输电线路故障

研究目的

恶劣影响：

1. 故障会引起巨大的瞬态电流，这些电流能够沿着故障电流路径损坏变压器、发电机和其他设备；
2. 故障也会造成代价高昂的生产、服务中断，如果不在特定的时间间隔内清除，可能导致电力系统不稳定。

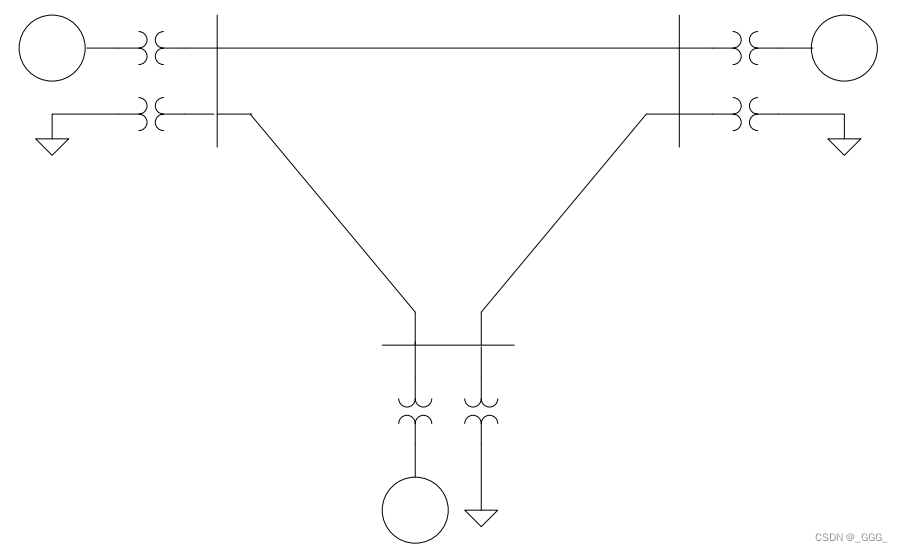

简化后的电力系统网络如图所示，发电机和负荷通过变压器与高压母线相连。各母线通过长距离输电线路相互连接。

故障一般发生在一条或多条输电线路导线相互之间或与地面发生接触时。

常见的原因有：

1. 雷电击中杆塔或导线，引起电压升高，可能导致"闪络"；
2. 接触导线的树枝；
3. 线下垂，如果下垂足够大，会导致与地面上的高大物体接触；
4. 和被风暴击倒的电线杆或电塔等。

保护系统继电器的作用是检测故障，并向断路器发出必要的信号以隔离故障。

故障电流的大小和性质取决于几个因素，包括：

1. 故障类型；
2. 故障发生的位置；
3. 故障的阻抗；
4. 故障起始的波形点；
5. 电力系统故障之前的状态(即初始条件或潮流条件)。

PSCAD模型

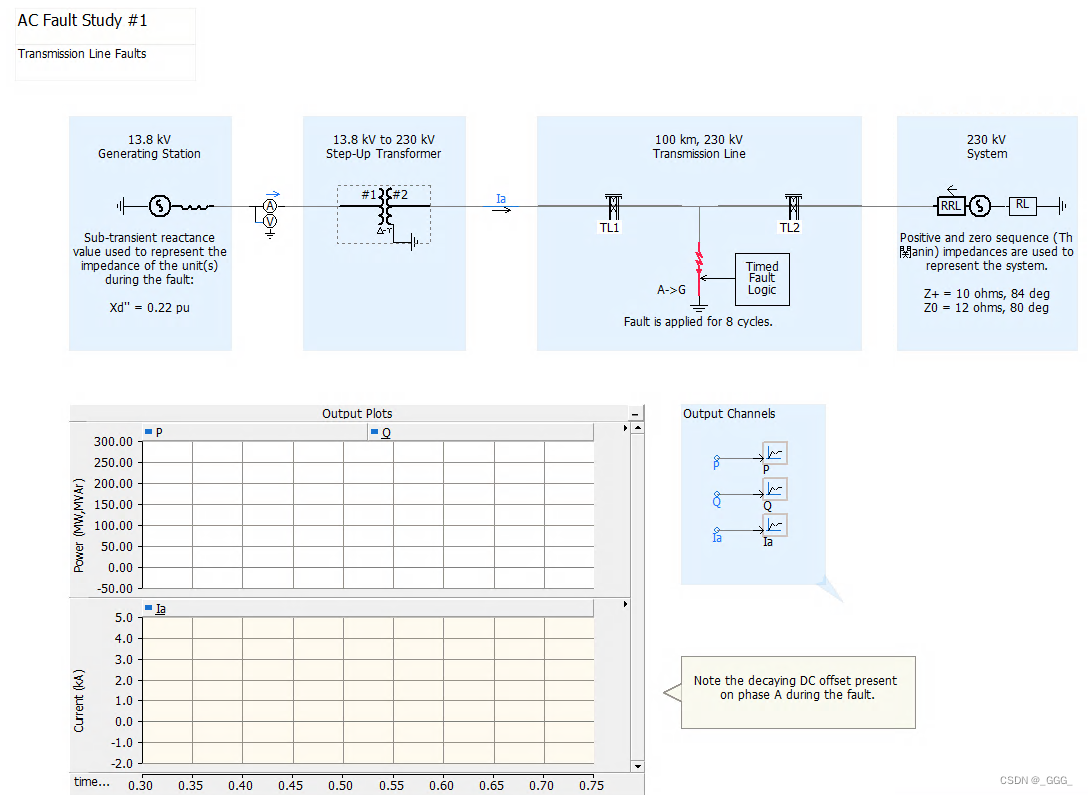

这是一个发电机通过传输线连接到一个更大的系统的简化模型。发电机向网络提供有功功率P和无功功率Q。

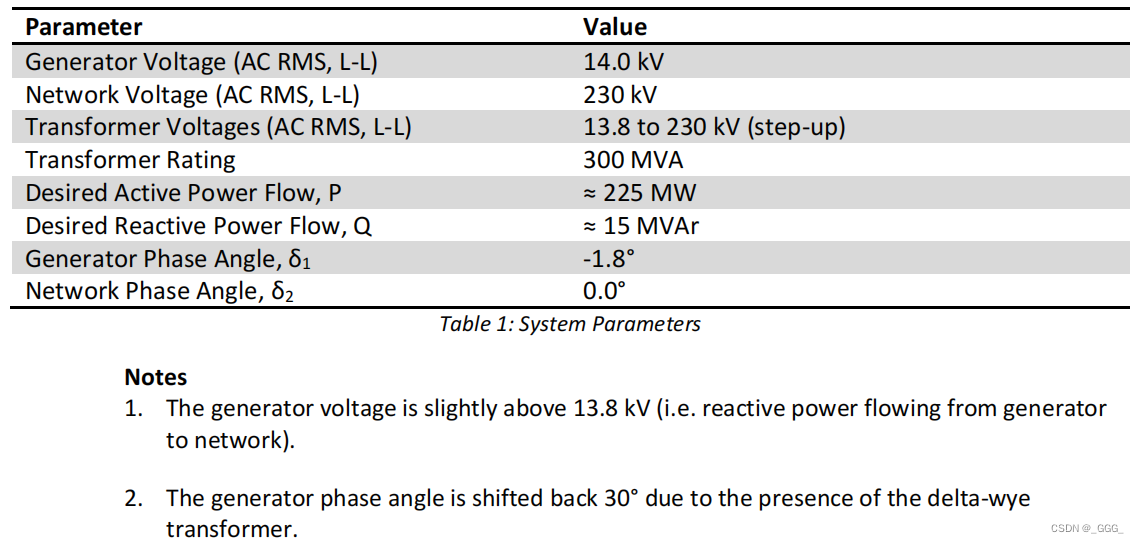

 系统参数

发电机模型

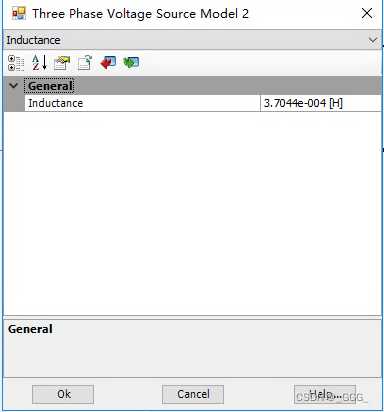

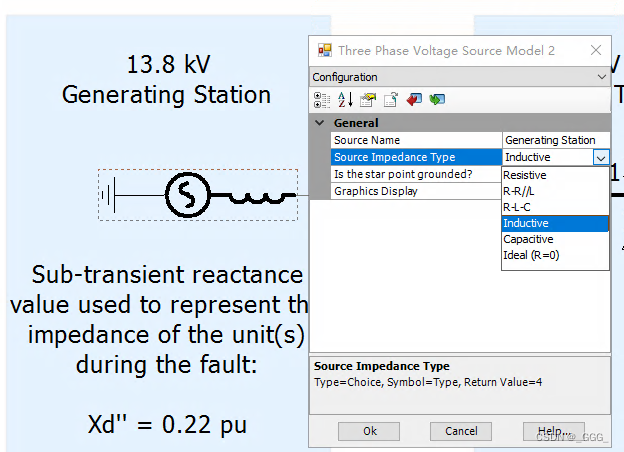

可参考《电力系统分析》中的同步发电机数学模型，用一个简单的电压源模型表示，内部阻抗为Xd，这里采用的是电感。

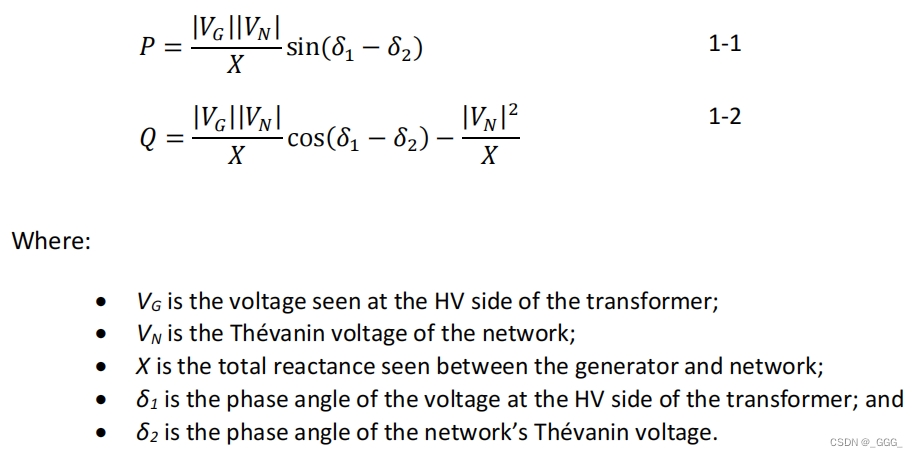

被网络吸收的P和Q的方程式为：

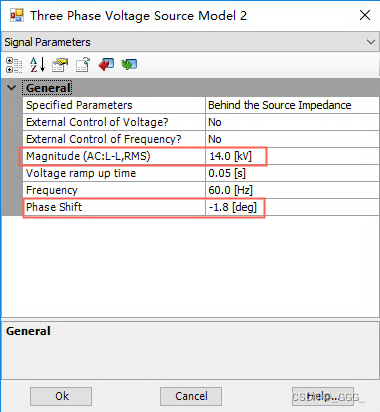

其他参数的设置位置：

这里电抗参数的来源个人不太理解，以及模型中标注的次瞬态电抗Xd''=0.22pu也未能在模型找到对应，如果有了解的烦请评论赐教。

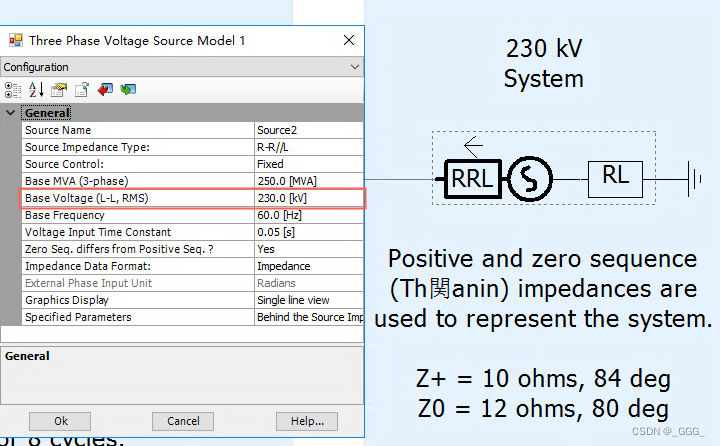

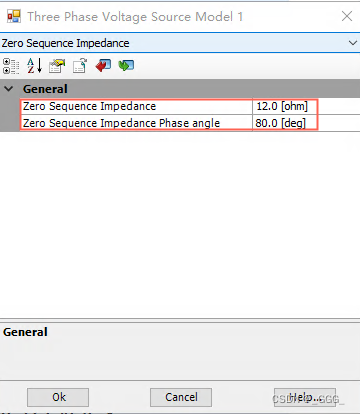

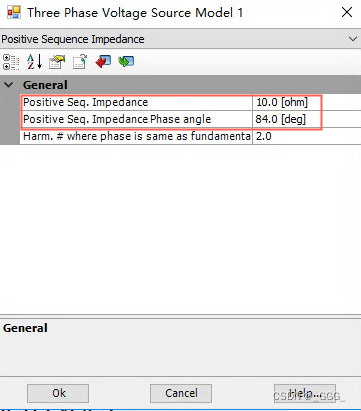

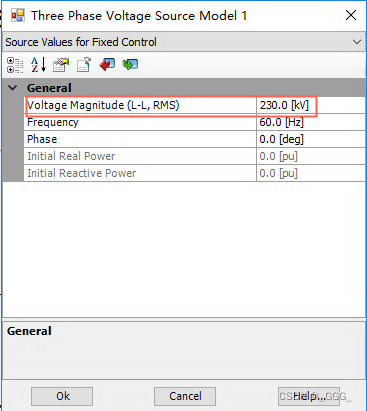

系统模型

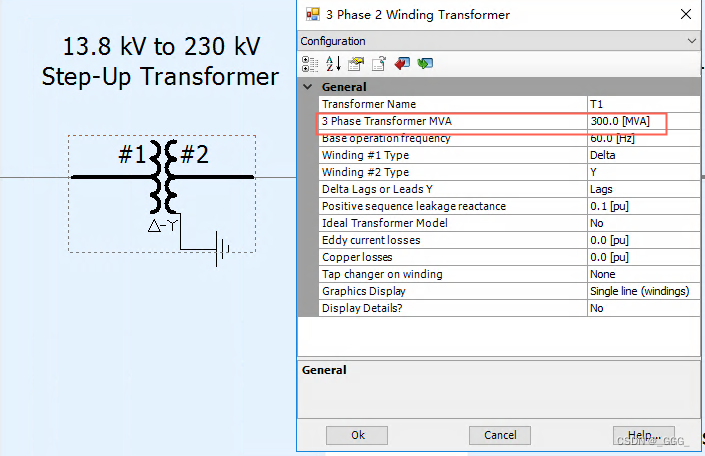

变压器模型

故障设置

模拟A相接地故障，记作A-G。故障发生在第0.5秒。然后在大约8个周期内清除故障。

为方便大家理解和使用故障模块，这里结合模型进行解说。图中使用到的是三相故障模块和故障时间逻辑模块，一个用于故障类型设置，一个用于故障时间设置。

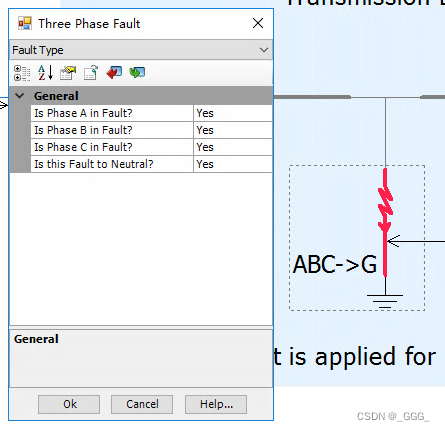

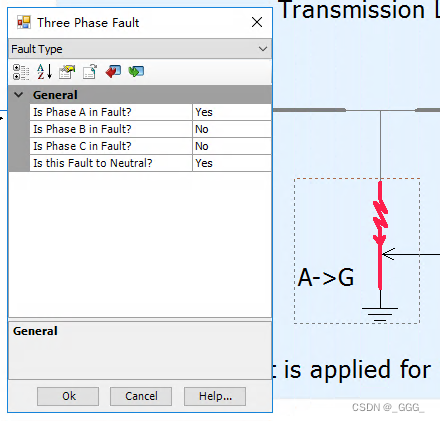

三相故障模块

ABCG四个选项进行选择，例如本模型的A相接地故障A-G，AB相接触故障AB，三相接地故障ABC-G，选中后会显示故障类型。

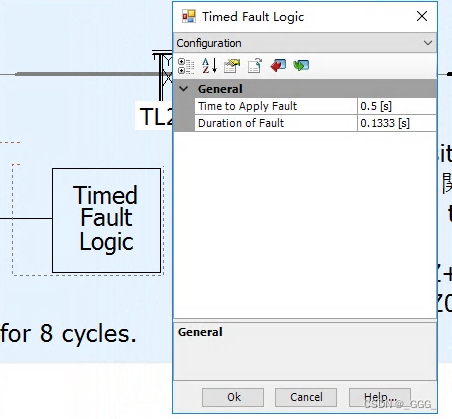

故障时间逻辑模块

第一个参数：故障发生时间

第二个参数：故障持续时间

本例中，故障发生在第0.5秒。然后在大约8个周期内清除故障。通过查看发电机参数，可知系统频率60Hz，则故障持续时间的计算方法为8/60=0.1333s。

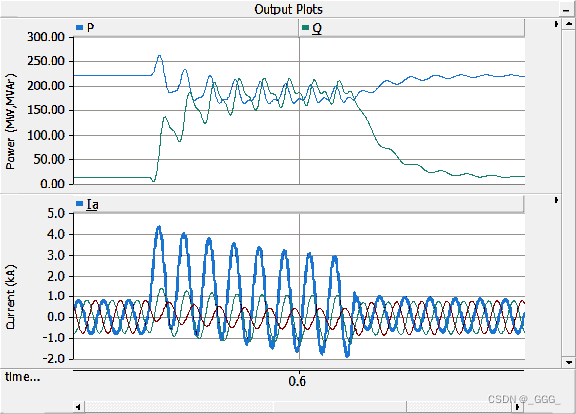

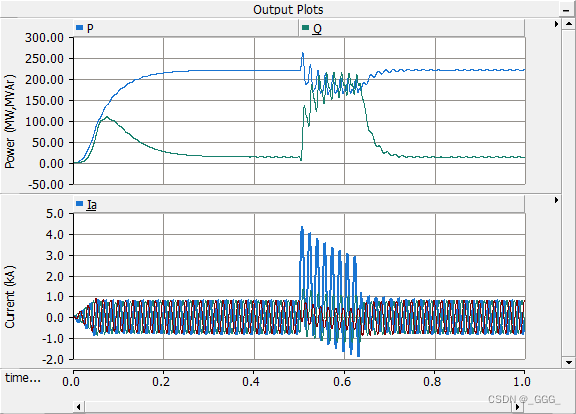

仿真结果

故障局部放大

注意到故障相(用蓝色表示)中的电流由一个大的正弦分量叠加在衰减的直流偏置之上。该直流偏移量的大小由故障发生时的"波形点"决定。
