visio学习笔记（1）——绘制正弦波以及调整正弦波的显示范围（截取抠图）

例图

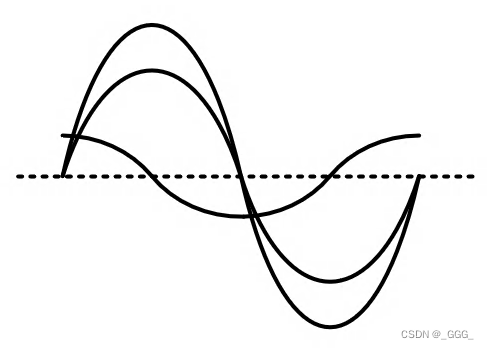

通过学习本文，你可以绘制如下的例图：

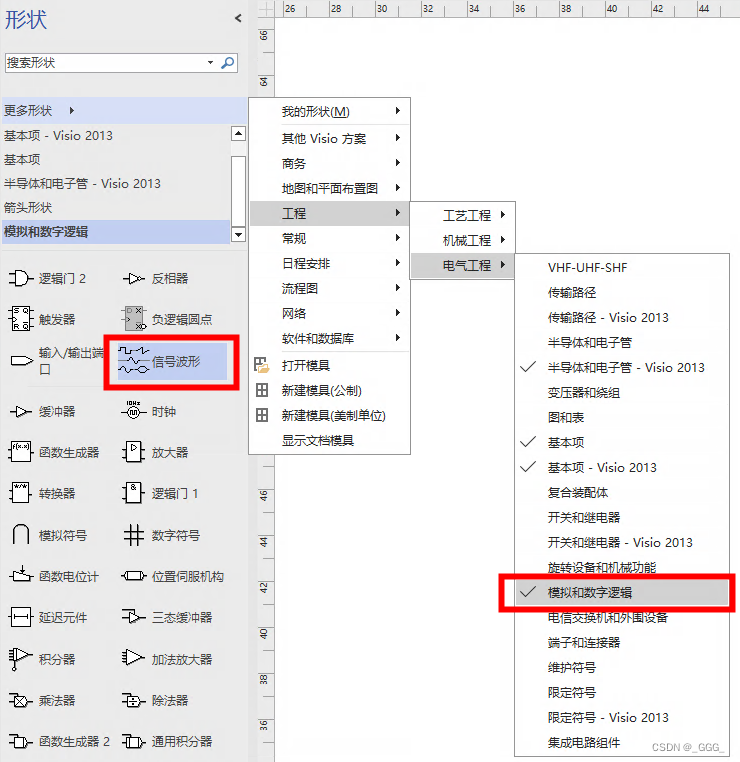

visio库中的信号波形

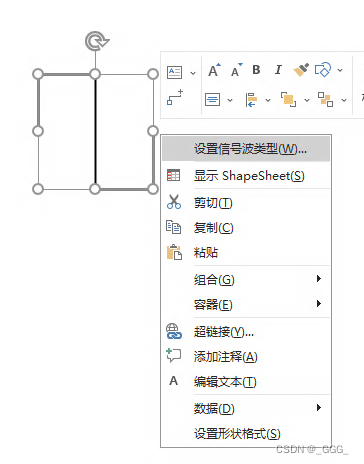

默认波形是方波：

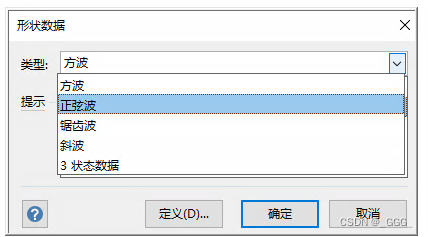

标准的正弦波：

调整正弦波的显示范围（截取抠图）

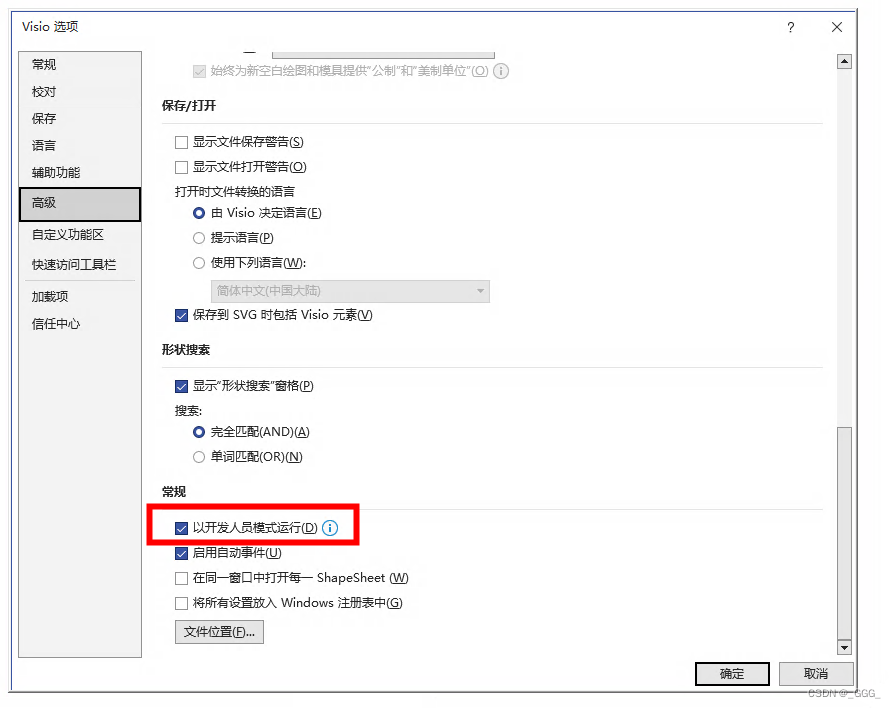

1.点击visio左上角的文件，选择界面左下角的选项，在高级中勾选“以开发人员模式运行”

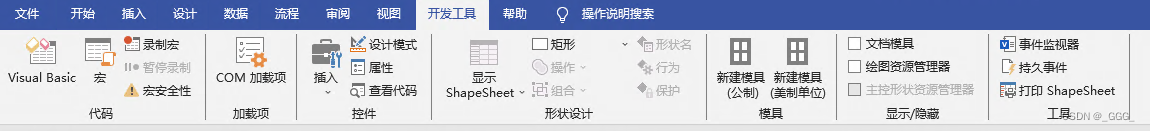

选项卡中出现“开发工具选项”：

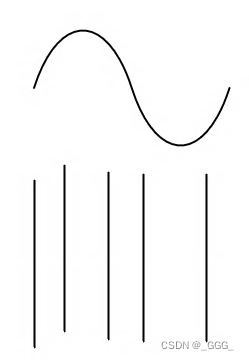

2.随便绘制5条直线用作分割的参考：

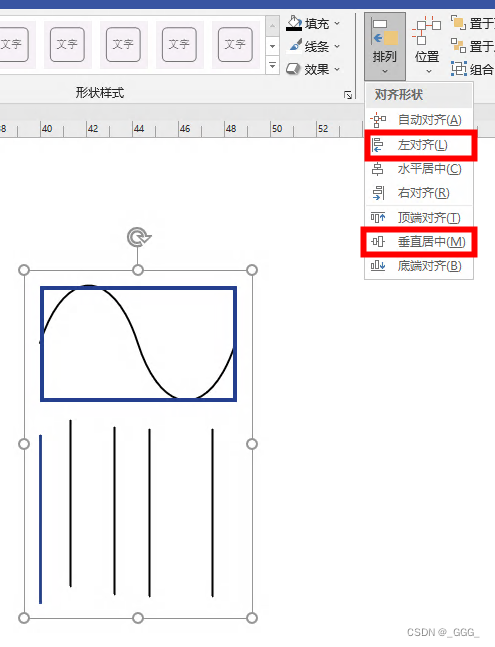

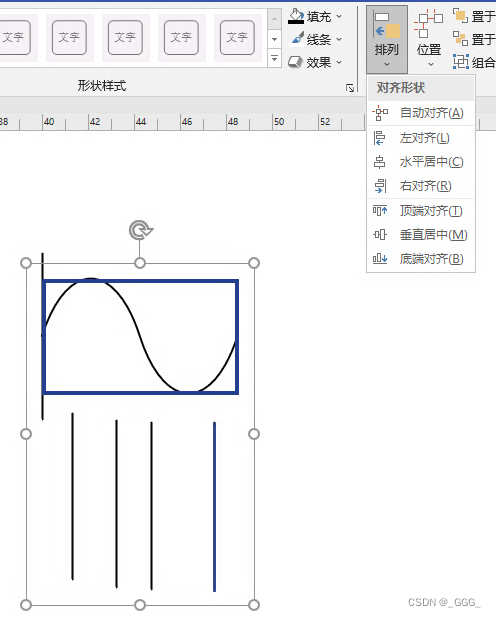

3.先选中正弦波，再选中第一根直线；依次点击排列中的左对齐和垂直居中

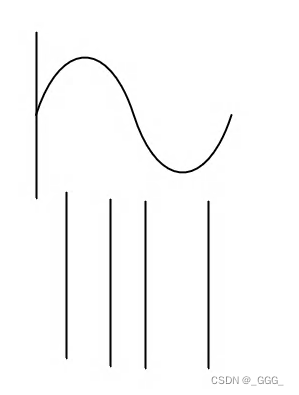

得到

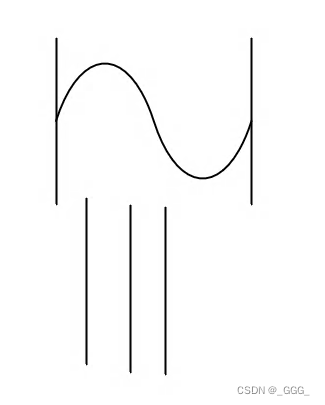

4.先选中正弦波，再选中最后一根直线；依次点击排列中的右对齐和垂直居中

得到

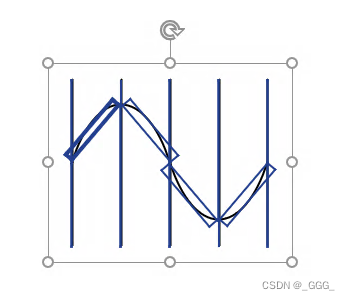

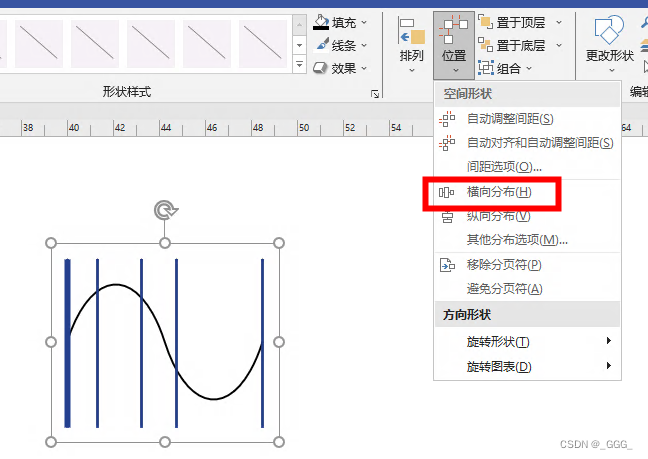

5.选中5根直线，点击排列中的垂直居中，然后点击位置中的横向分布

得到

注意5根直线一定都要与正弦波相交！

6.全选,点击开发工具-操作-修剪

得到

正弦波被均匀地划分为了四等份,将第一段拉至末尾，可得到

恭喜你学会画各种各样的正弦波了，文中的思想可以应用在其他绘图上，有收获的话麻烦点个赞吧
