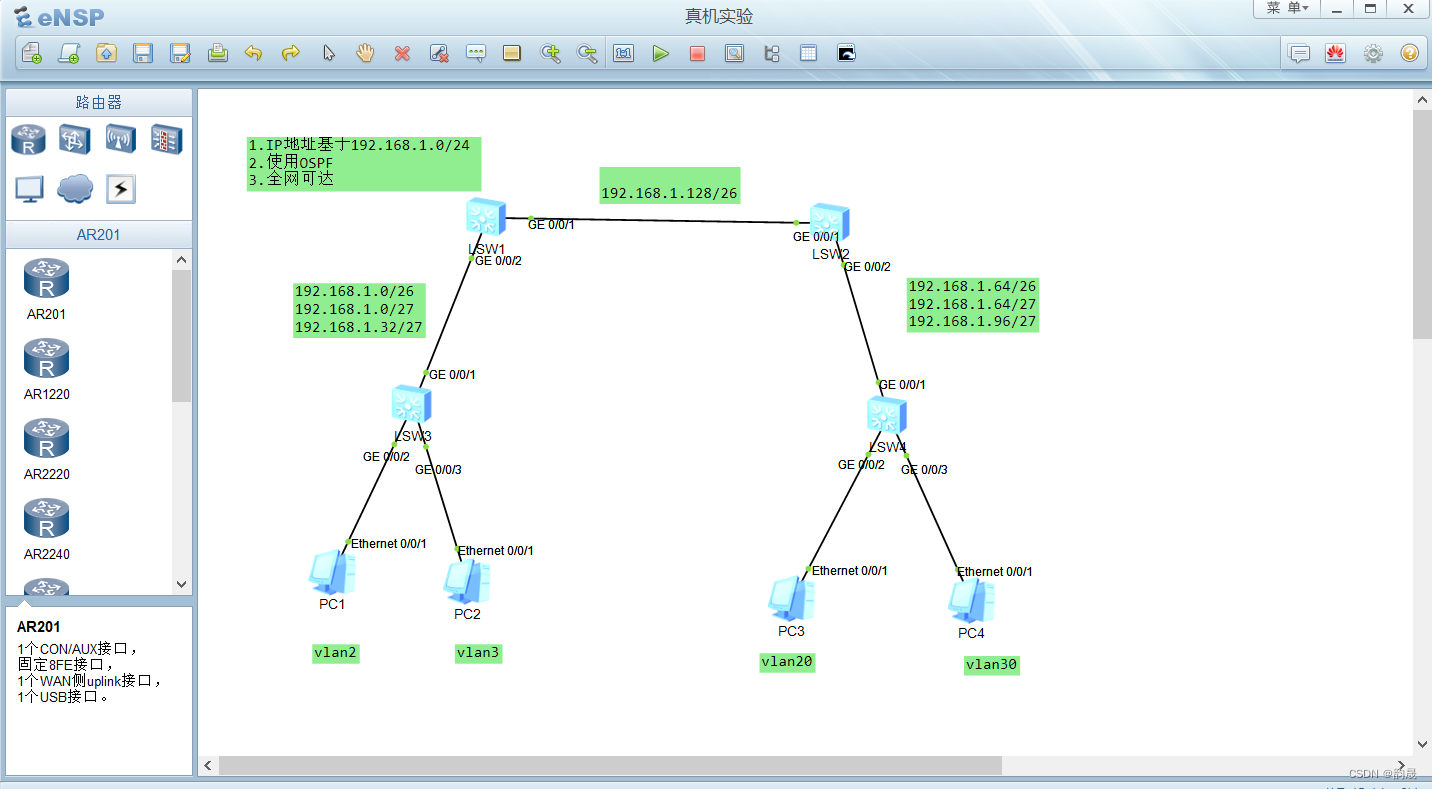

1.拓扑图:
2.实验要求:
(31).IP地址基于192.168.1.0/24
(2).使用OSPF
(3).全网可达
3.实验思路:
(1)在二层交换机配置创建VLAN,将接口划入VLAN
(2)SW3,SW4上接口创建Trunk干道
(3)在SW1,SW2使用ospf实现连接
4.配置命令:

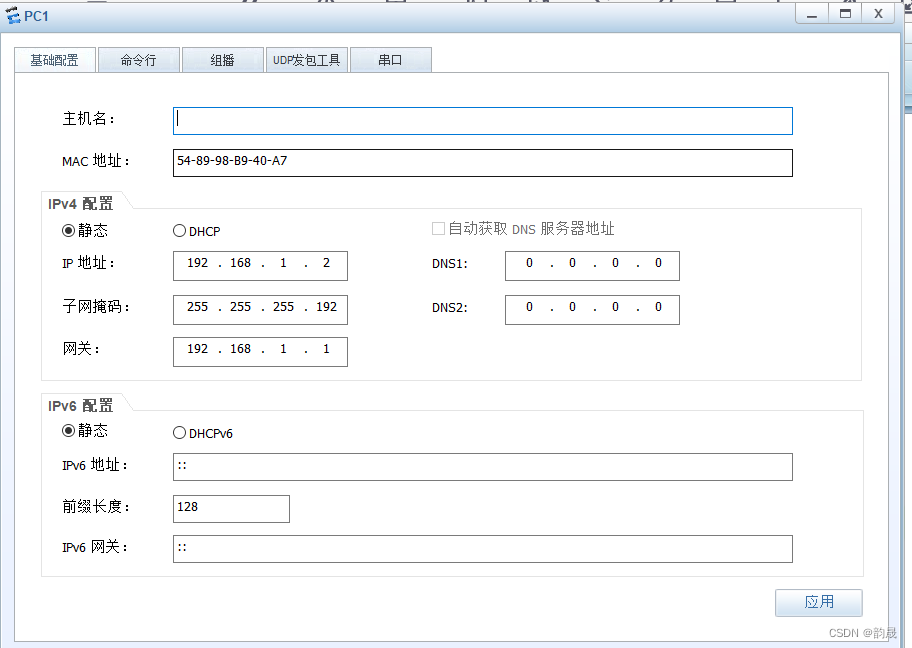

配置PC1 IP(以PC1为例)

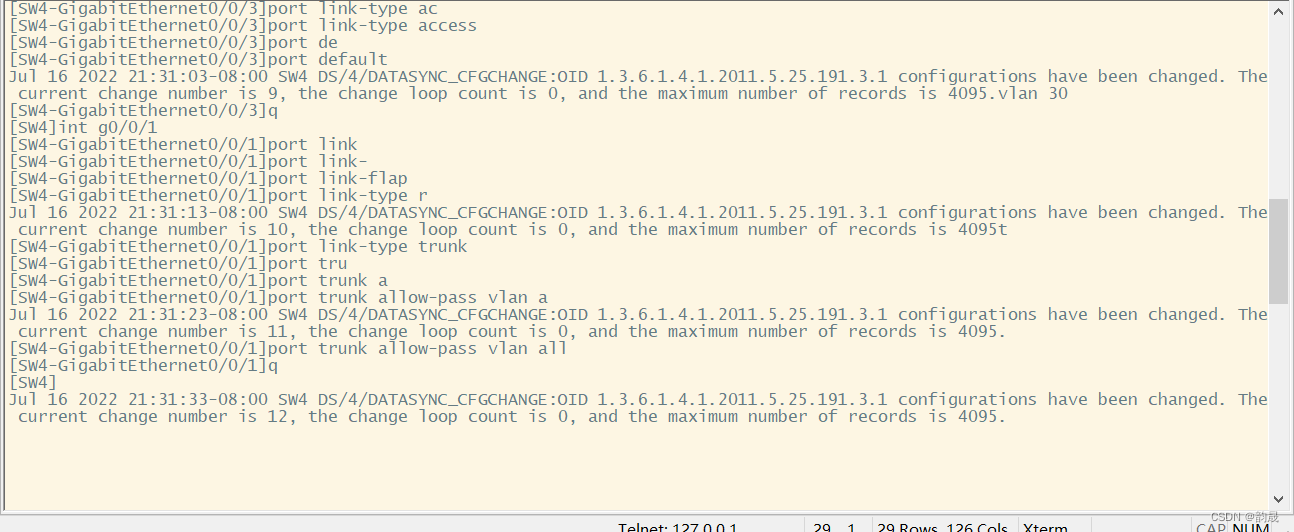

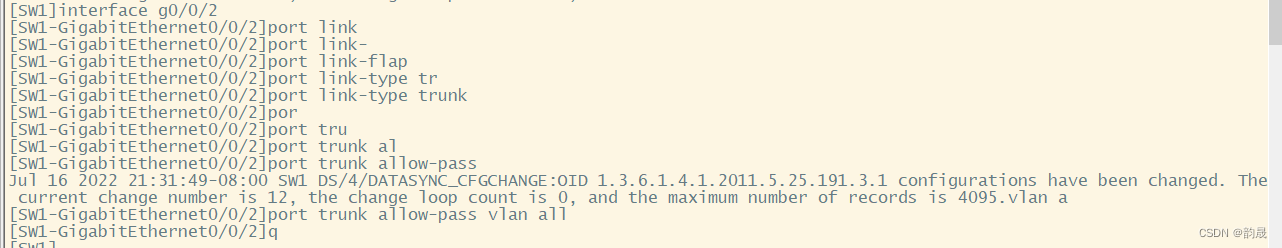

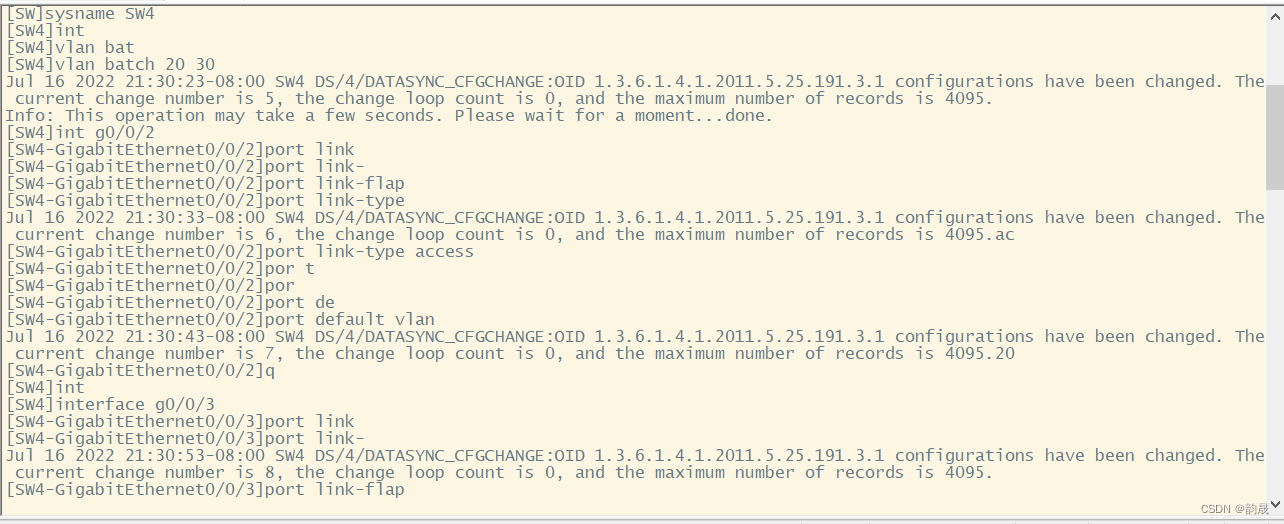

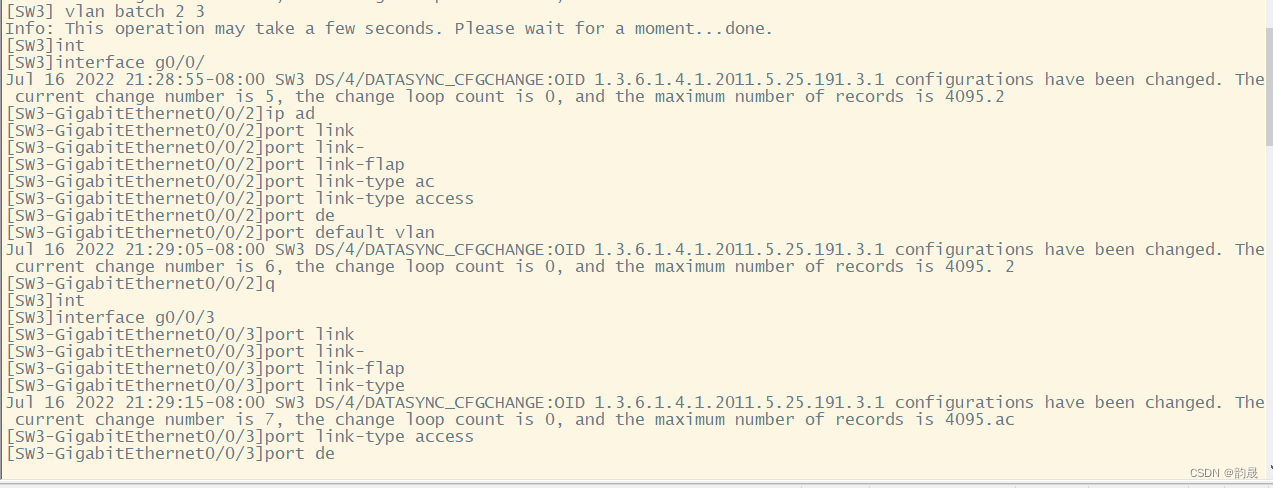

SW3,SW4,创建vlan,并将接口划入VLAN,在上接口创建Trunk干道

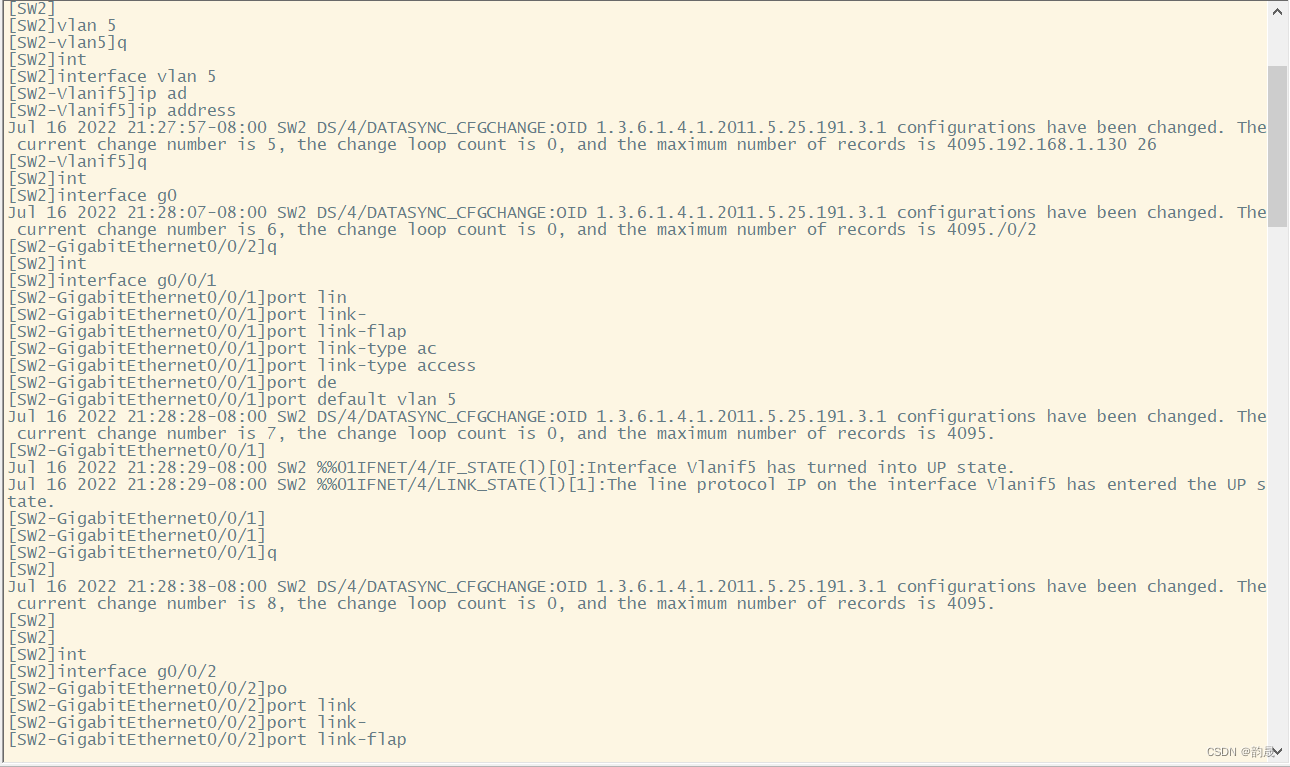

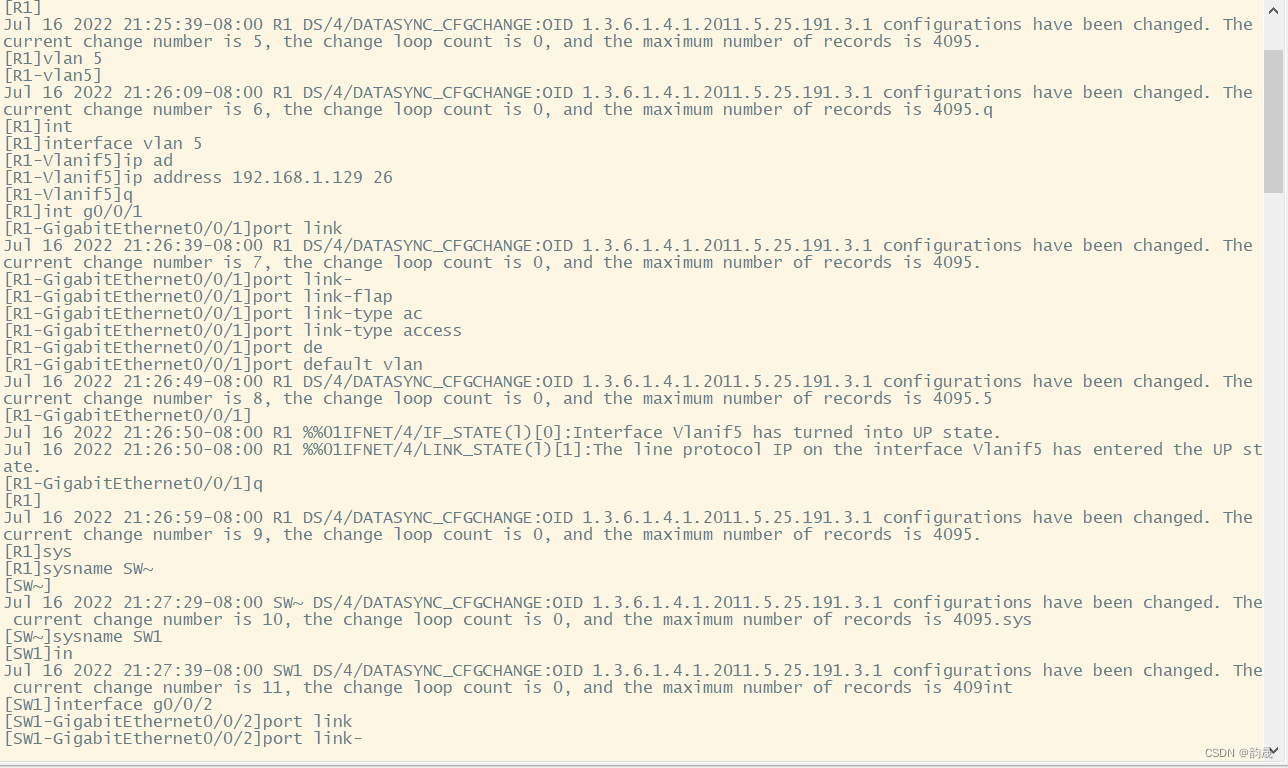

SW1,SW2创建vlanif,并且分配ip

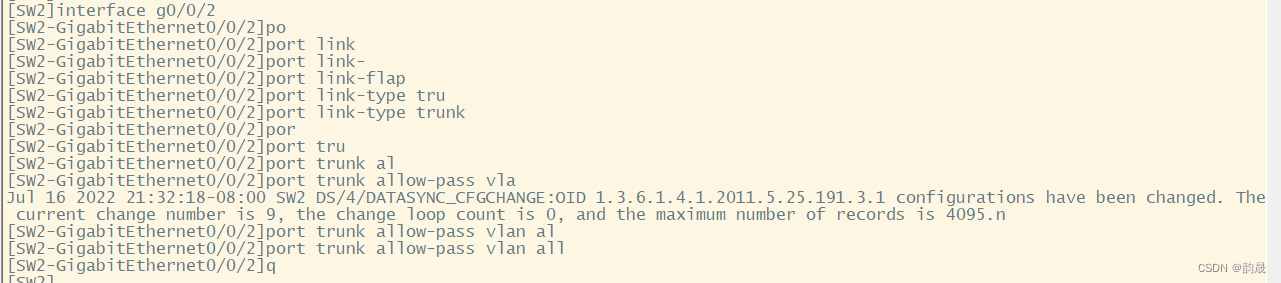

创建Trunk干道

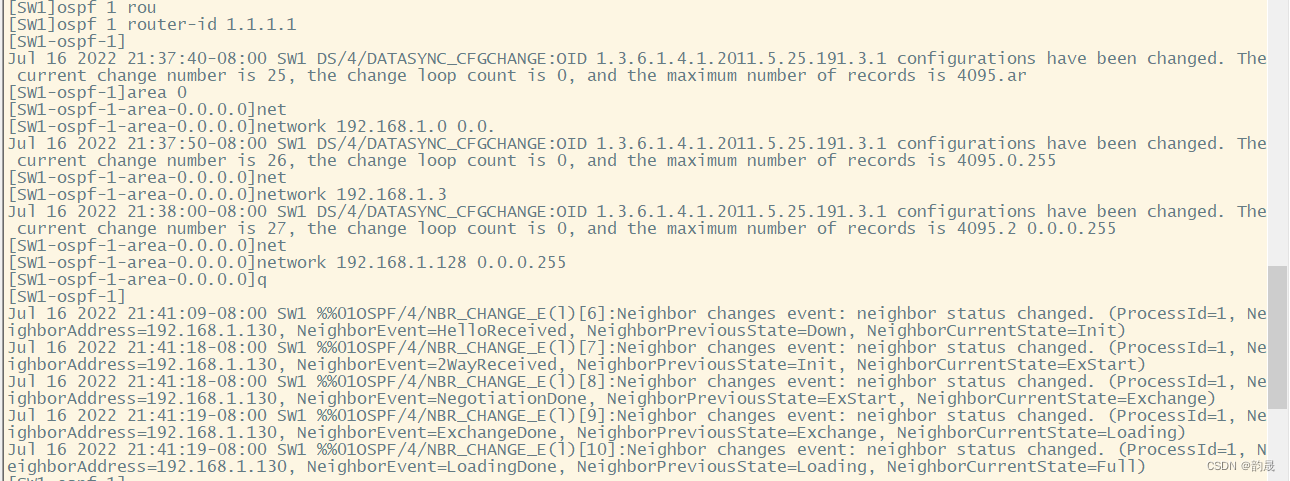

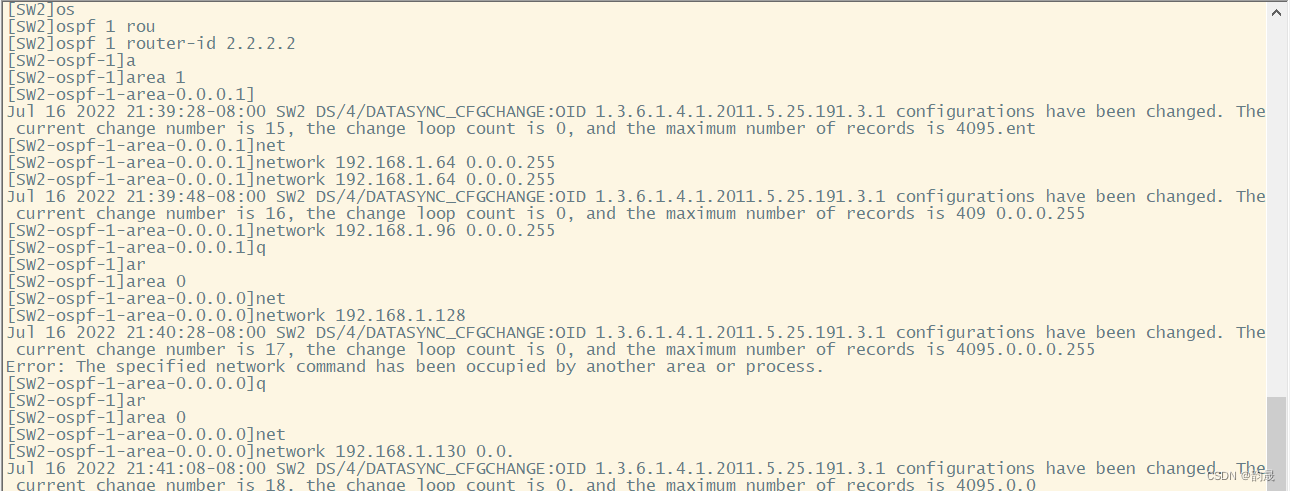

OSPF协议配置
验证PC1pingPC3

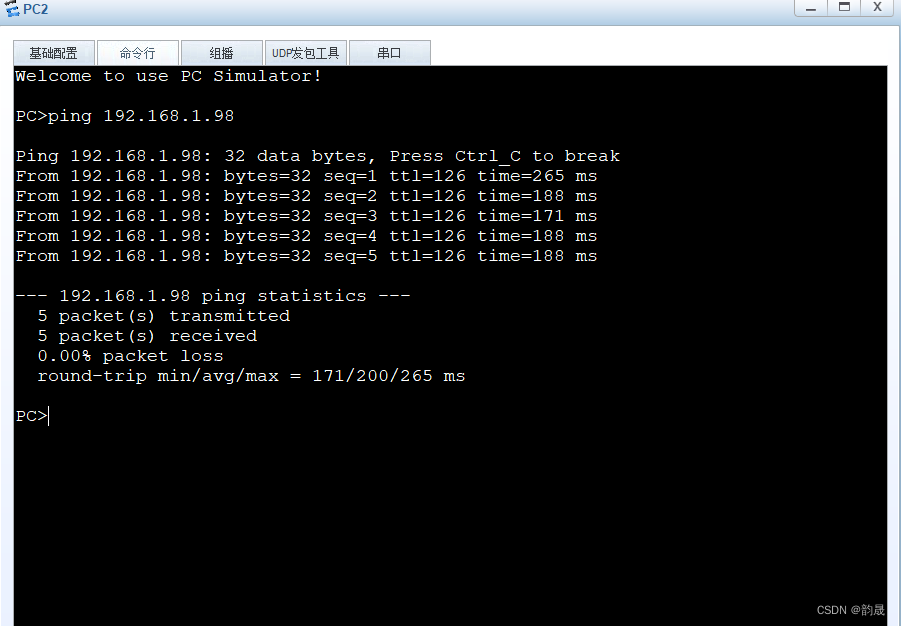

PC2pingPC3
小结:
此实验三层交换机模拟实现路由器的功能,重点(不要忘了在其他接口配置Trunk干道),使用OSPF协议时应注意区域的划分,以及ABR的配置。
