快速计算出ad转换器输出的数字量

gyfopencv

于 2024-06-04 19:39:32 发布

阅读量280

点赞数 3

文章标签：硬件工程

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/gyfopencv/article/details/139451944

版权

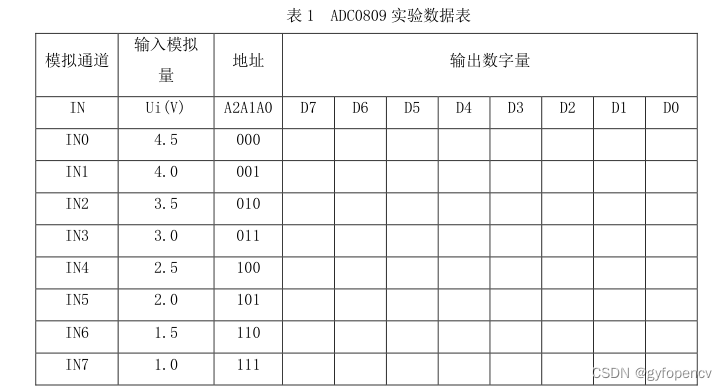

写这篇文章源自于预习数电实验时要填写不同输入模拟量对应的输出数字量D7D6...D0，实验采用8位逐次渐进型A/D转换器（ADC0809），参考电压为 $U_{REF}$ =5V，如果按照D7对应 $\frac{U_{REF}}{2^{0}}$ ,D6对应 $\frac{U_{REF}}{2^{1}}$ ...D0对应 $\frac{U_{REF}}{2^{7}}$ 进行累加，但这样太慢了，于是寻思怎么更快算出对应的数字量。

方法：

分三部：

1、先计算出在参考电压下的量程 $\Delta =\frac{U_{REF}}{2^{n}}$ ，其中n为A\D转换器的位数

2、计算输出 $N=\frac{U_{i}}{\Delta }$ ， $U_{i}$ 为模拟输入量，N为模拟输入量可由N个量程得到

3、由数字进行十进制转二进制得出对应的数字量 $(N)_{2}$
