普中89C52RC-X90C单片机，江协笔记6

第7讲江协讲述了关于定时器得内容

什么是定时器？

你可以把它当作一个闹钟，设计在单片机内部得辅助电路，其实定时器也是计数器，根据设置可以调整，后将讲。

定时器与delay有什么区别？

delay程序是硬让单片机（大脑）等执行下一步，等待过程中单片机运算单元被强行停止或者占用；使用定时器不需要单片机等待，如果现存有可运行得代码，单片机可以腾出手用于可运行代码，等定时器设定时间到达，再执行对应程序，这样可以使单片机运算资源得到充分运用。

通俗得讲delay需要大脑默念延时，过程中大脑被占部分干不了别的，定时器就像闹钟，如果还未到定时器触发的程序，大脑可以空出资源处理别得事情。

定时器需要什么进行计时/计数？

定时器需要一个心脏，跳一下记一次，这就是时钟，时钟分外部与内部，外部电路上晶振就是一种时钟，他会以固定频率震动，根据压电效应会在电路中形成周期电平震动形成上升沿与下降沿，单片机内部集成了分频系统规定时钟默认12个时钟周期记一次。

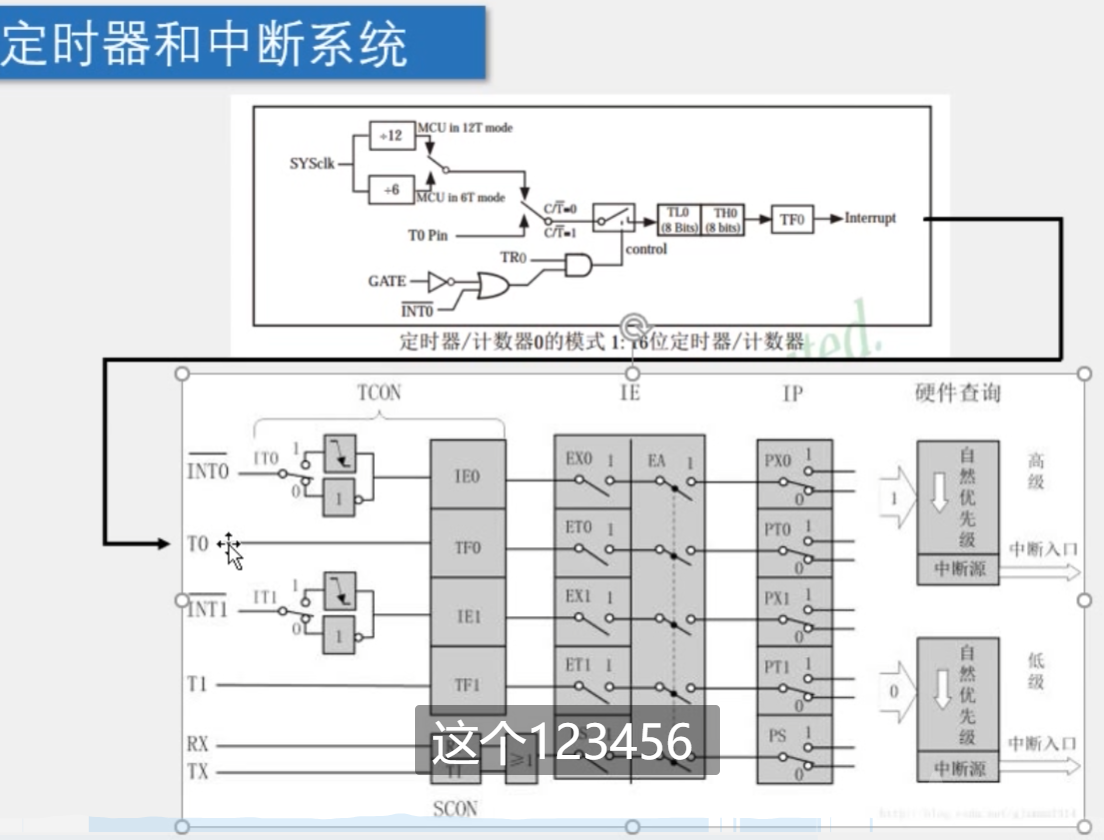

定时器到点会怎么样？

打别方，你在玩游戏，突然闹钟响了，你要去吃饭，吃完饭继续回来玩游戏，定时器到点后中断系统会打断你当前事情，让你去处理中断系统被设置的任务，处理完后回来执行原程序，这与程序优先级有关，中断系统与优先级绑定，且中断系统是很多电路都有的系统。

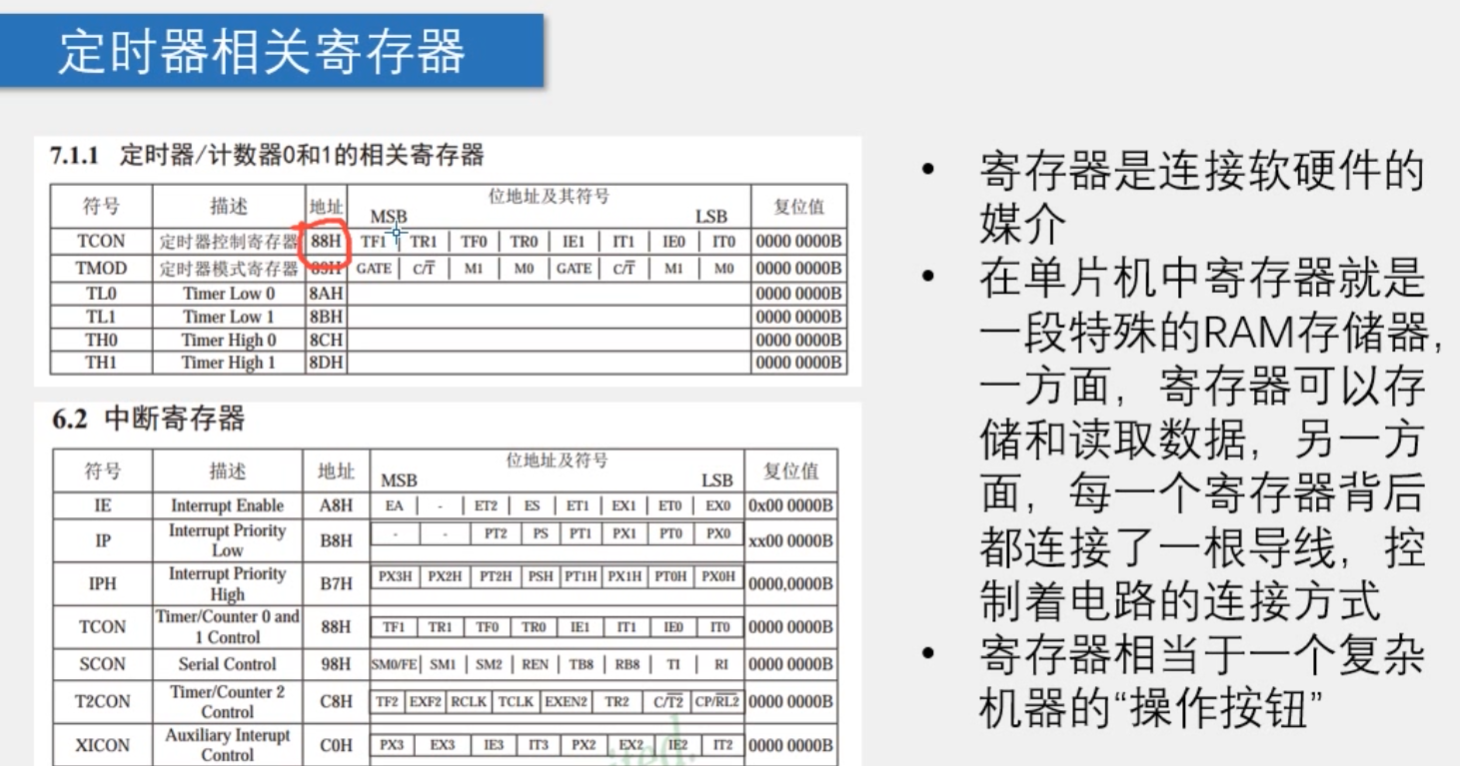

怎么控制定时器，中断系统？

通过寄存器，对对应位电平拉高与贬低，每一位电平高低控制着背后相连逻辑电路的运行模式，TCON寄存器控制定时器是否工作(TR)与是否向中断系统传输溢出型号(TF0)，TMOD确认T0与T1时钟/计数器工作模式，GATE可以将外部引入端口作为定时器是否工作得控制端口之一，CT为控制定时器是(0)定时还是(1)计数作用，M1与M2控制定时器得工作模式，其余均为定时器得存储单元，中断寄存器，控制TF0溢出型号来自于高优先还是低优先，PT等控制TF0信号属于高优先还是低优先。

1.程序流水灯上代码详细展示：

这里我们先把定时器作为一个单独的头文件保存，通俗的说就是把闹钟保存下来，方便后续使用，每个端点怎么定义可以详看产品说明书中的中断系统寄存器说明。

#include <REGX52.H>//.c文件，因为里面包含了寄存器赋值，所以还需要在头文件的.c文件里面插入，自己设置建的头文件包含.c说明文件与.h说明文件两类，希望读者不要迷惑。

void time0init()
{
TMOD=0X01;//00000001
TH0 = (65535 - 46080) / 256;
TL0 = (65535 - 46080) % 256;
ET0 = 1; //
EA = 1;
TR0 = 1;
PT0 = 1;
}

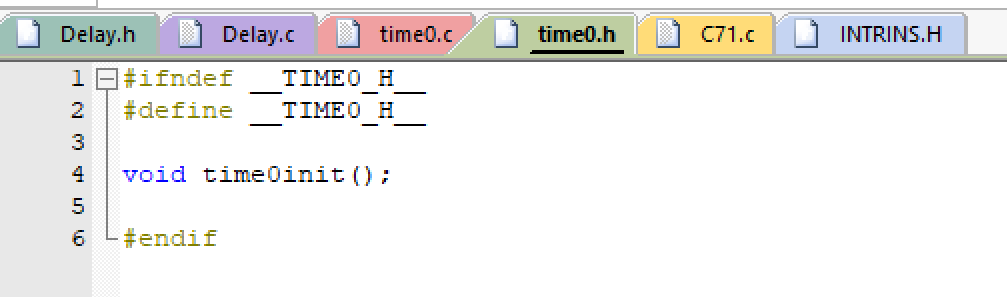

#ifndef __TIME0_H__//.h文件
#define __TIME0_H__

void time0init();

#endif

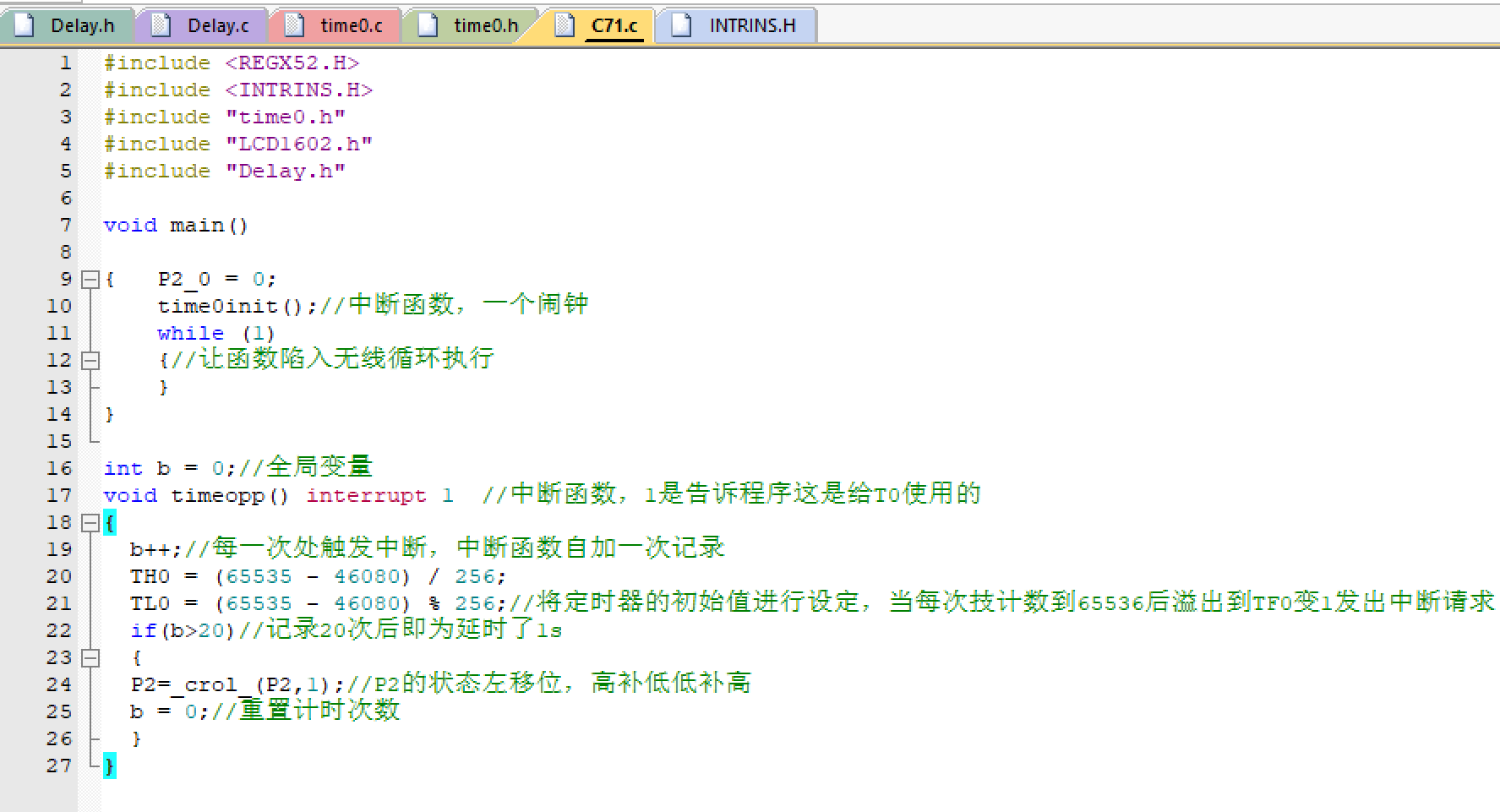

主要代码：

#include <REGX52.H>
#include <INTRINS.H>
#include "time0.h"//新建立的时钟
#include "LCD1602.h"
#include "Delay.h"

void main()

{        P2_0 = 0;
    time0init();
    while (1)
        {
}

int b = 0;
void timeopp() interrupt 1
{
    b++;
    TH0 = (65535 - 46080) / 256;
    TL0 = (65535 - 46080) % 256;
    if(b>20)
    {
    P2=_crol_(P2,1);
    b = 0;
    }
}

//作者没有将独立按键设置其中所以，最终的效果是，只要开机则灯会由左及右

2.钟表

接下来一个程序是关于时钟的计时程序

这里我直接用if else if语句嵌套，建议初学者细读，弄懂循环与选择的逻辑，这里实现的就是从秒开始计时，从sec到h，最多24个小时后就重置，58与23的数字设计是考虑到程序逻辑顺序的问题进行了满进前2位做判别取舍。

#include <REGX52.H>
#include <INTRINS.H>
#include "time0.h"
#include "LCD1602.h"
#include "Delay.h"

void main()

{        LCD_Init();
        LCD_ShowString(1,1,"TIME");
        LCD_ShowString(2,1,"00:00:00");
    time0init();
    while (1)
        {
    }
}

int a,b,c,d= 0;
void timeopp() interrupt 1
{
    a++;
    TH0 = (65535 - 46080) / 256;
    TL0 = (65535 - 46080) % 256;
    if(a>20)
    {
    if(b <= 58)
    {    b++;
    LCD_ShowNum(2,7,b,2);
    }
    else if(b>58)
    {b=0;
    LCD_ShowNum(2,7,b,2);
    c++;
    if(c <= 58)
    {
        LCD_ShowNum(2,4,c,2);
    }
    else if(c>58)
        {
        c=0;
        LCD_ShowNum(2,4,c,2);
        d++;
            if (d <= 23)
            {
                        LCD_ShowNum(2,1,d,2);
            }
            else if(d > 23)
            {
                a=0;
                b=0;
                c=0;
                LCD_ShowString(2,1,"OUT");
            }
        }

    }
    a = 0;
    }
}
