双极性SPWM、单极性SPWM和单极倍频SPWM的仿真结果对比

已于 2022-08-03 18:53:54 修改
阅读量1.6w 收藏 101
点赞数 24
分类专栏： 电力电子 文章标签： matlab 电力电子
于 2022-08-03 18:49:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/gzc0319/article/details/126146758
版权

https://www.bilibili.com/video/BV1bR4y1M77K?spm_id_from=333.999.0.0&vd_source=970bec1058a8314148afcfb1d003b236

B1_双极性SPWM、单极性SPWM和单极倍频SPWM的仿真结果对比
结论：双极性控制方式简单；单极性开关管动作次数少，开关损耗低；单极倍频谐波阶次提高；
仿真条件：三个仿真都设置同样的K=15、m=0.8
载波比K，三角载波频率fs与正弦调制波频率fr之比。    K=fs/fr
调制度m，正弦调制波幅值Ur与三角载波幅值Uc之比。m=Ur/Us

https://download.csdn.net/download/gzc0319/86301515

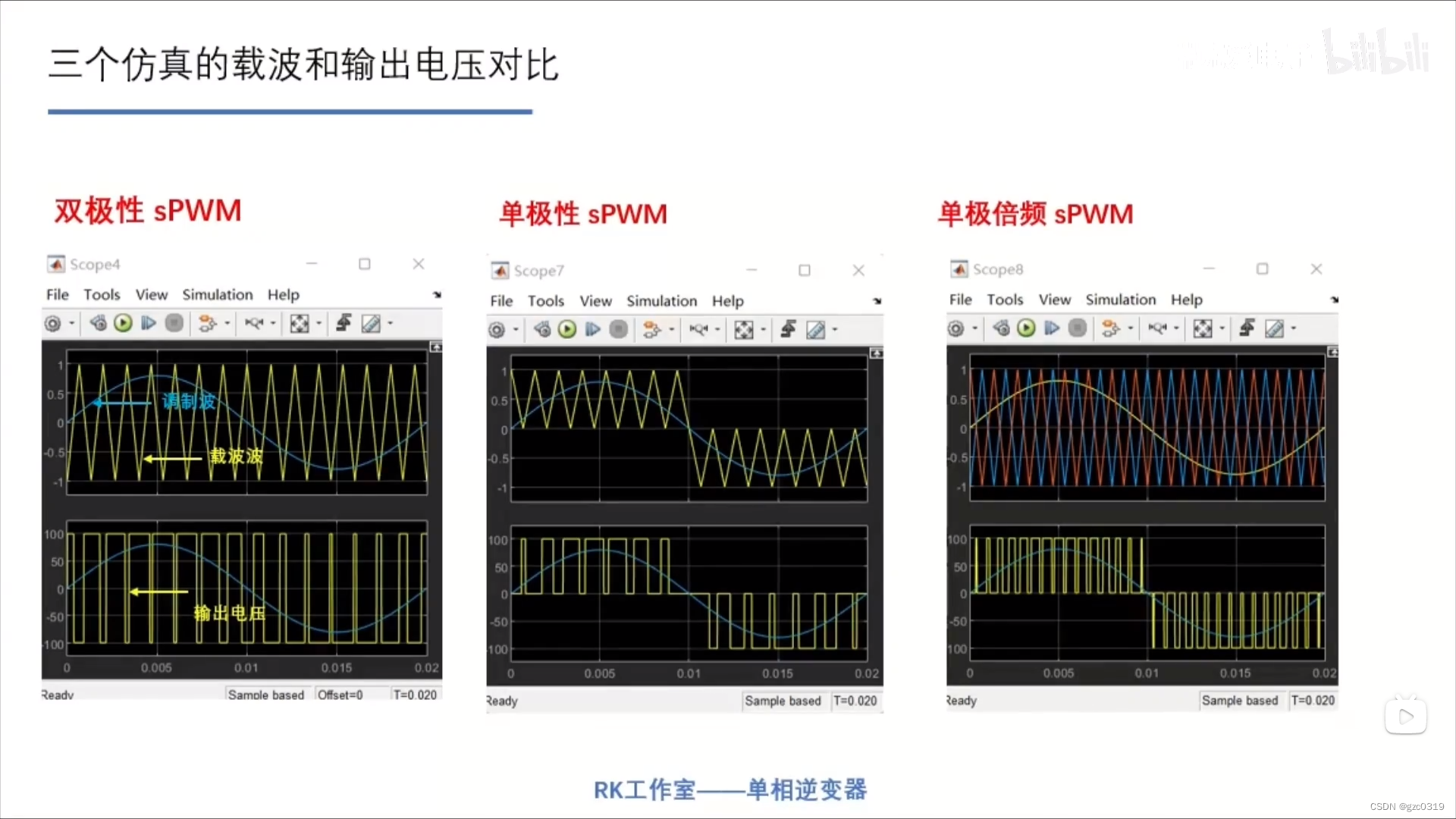

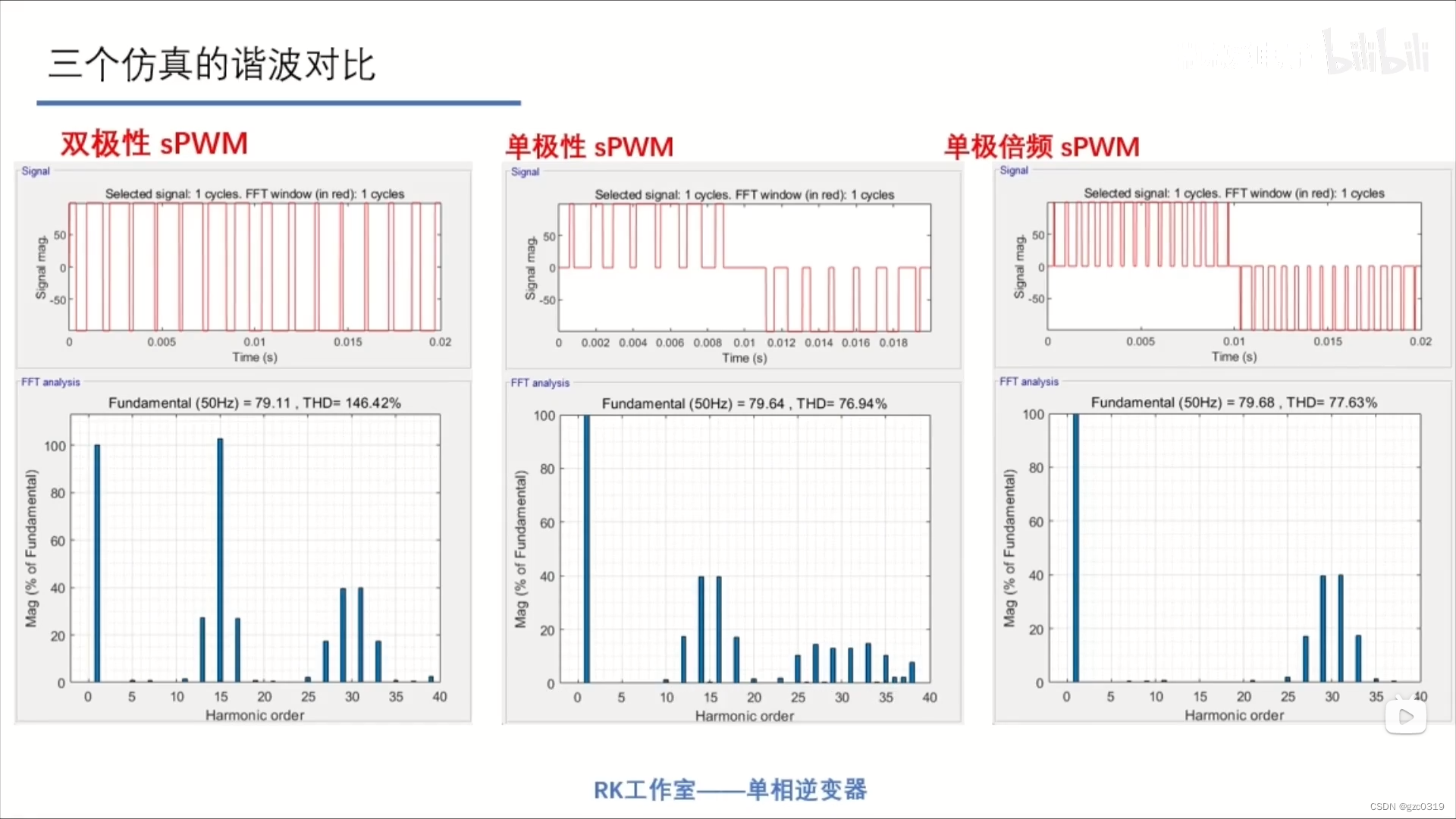

两个对比图



B2_双极性SPWM逆变器matlab仿真搭建演
载波范围 -1~1，周期2ms即500Hz，1个正弦调制波内有10个载波；
输出电压频率500Hz；
左上管和右下管驱动信号一致；
仿真文件；

https://download.csdn.net/download/gzc0319/86301515

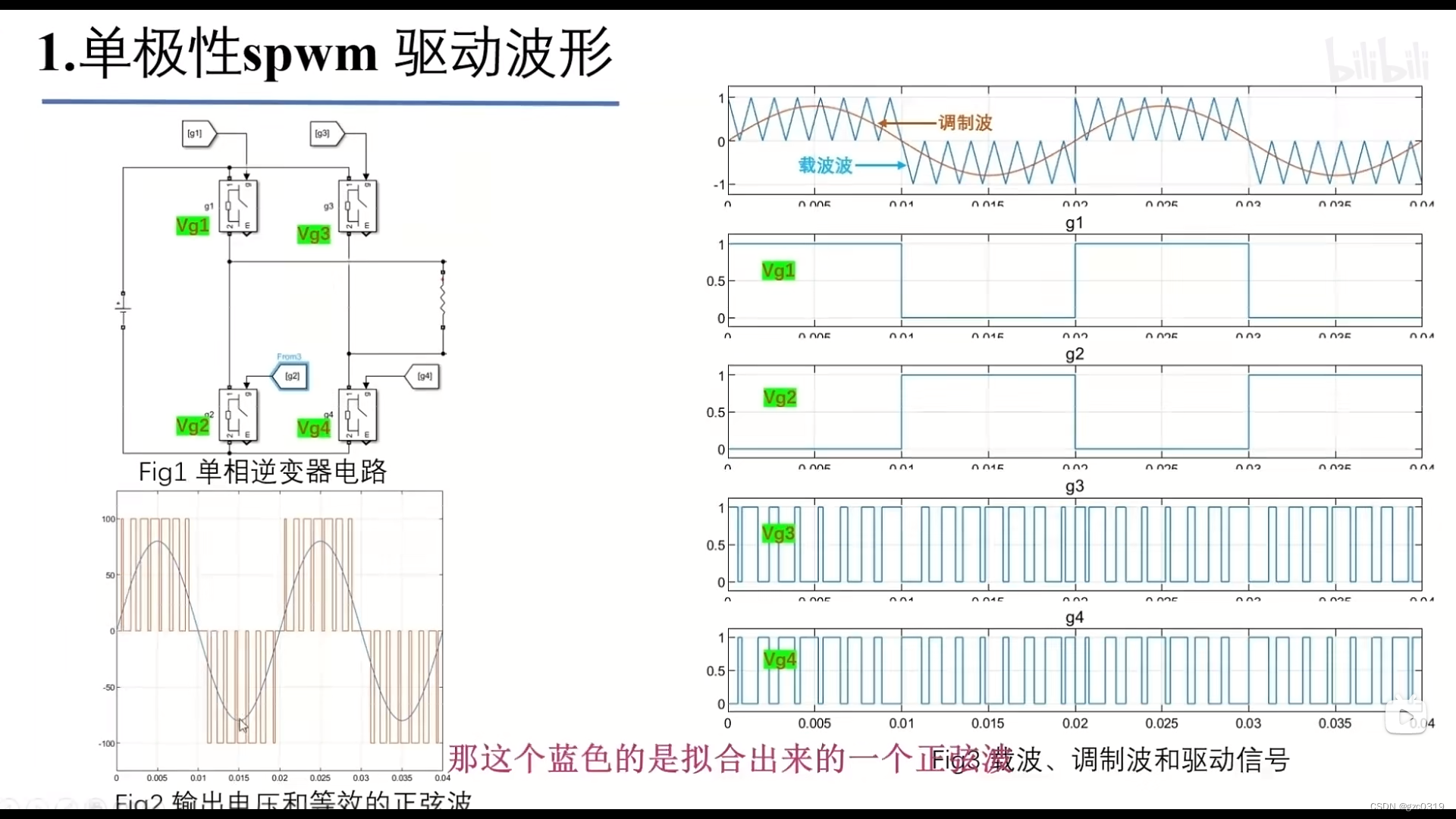

B3_单极性SPWM逆变器matlab仿真搭建演
有一个桥臂开关频率是50Hz，另一个桥臂开关频率是750Hz；
载波范围为0~1或0~-1；


仿真文件；

B4_单极倍频SPWM逆变器matlab仿真搭建
开关频率是750Hz，输出电压频率1500Hz；

仿真文件；

https://download.csdn.net/download/gzc0319/86301515

B5_逆变器闭环仿真搭建
只有开环的话，动态和静态性能都达不到要求；
对桥臂输出电压进行闭环控制， PI结果作为调制波信号；
在直流车电源突变、负载突增两种情况下输出电压保持不变；
