1.在一个已经设计好的实际电路中,Q点为一个固定的电路参数,Q点由管子本身的特性曲线和工作状态下的回路方程曲线共同决定,交点即Q点

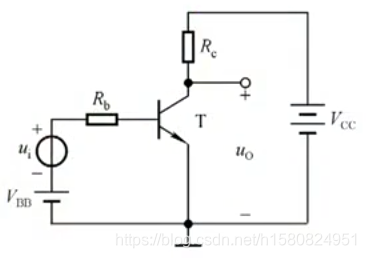

2.在不含电抗元件的电子电路中,由于直流通路和交流通路是一样的,因此没有直流负载线和交流负载线的区分,比如直接耦合放大电路:
3.在包含电抗的电子电路中,直流负载线和交流负载线是不一样的,需要分别根据直流通路和交流通路去求解。另外,在交流通路中,由于ui=0时,Ic=Icq,Uce=Uceq,所以交流负载线也必过Q点。 举例说明:

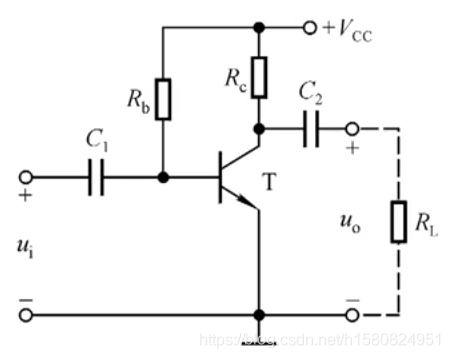

以下为阻容耦合共射放大电路:

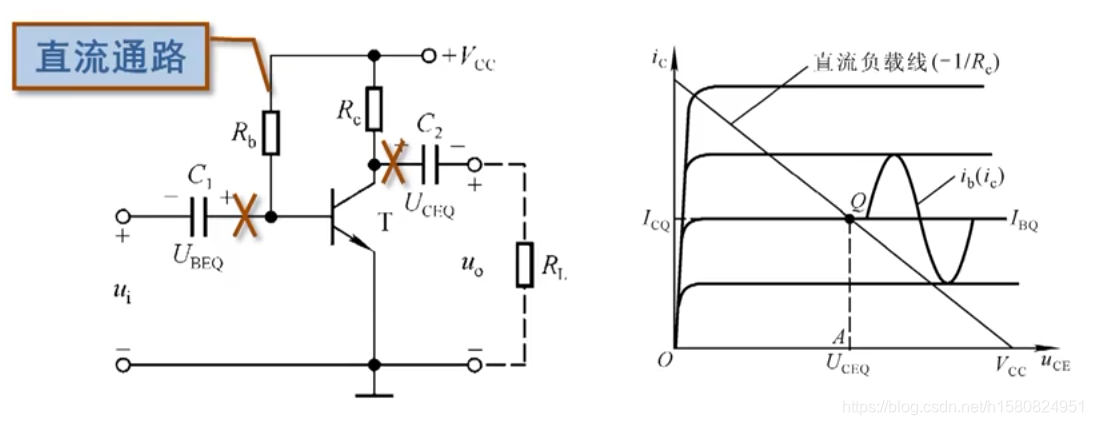

以下分别是其直流通路和直流负载线:
其直流负载线由输出回路方程:uCE=Vcc-iCRc 得到

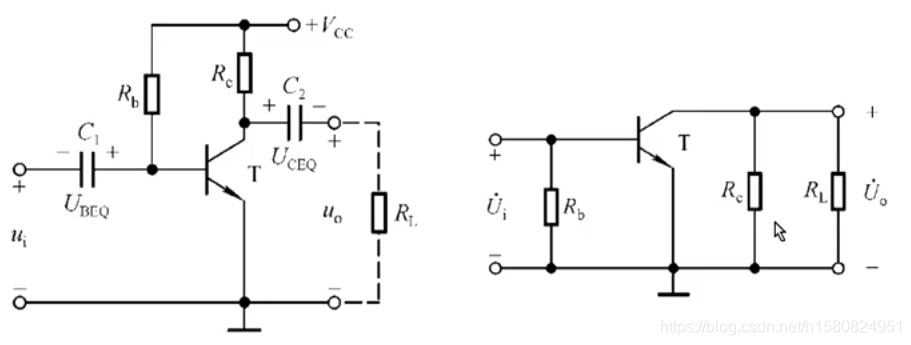

以下分别是其交流通路和交流负载线:
其交流负载线的方程为:uCE=Uceq+IcqRl'-iCRl',Rl'由Rc和RL并联得到。
由于交流通路里面没有Vcc,无法直接从通路得出方程,需要结合和直流负载线放一起的图里面,结合关键点和斜率来推出方程。有几个结论辅助理解:
1.交流信号为0时工作在Q点,因此交流负载线也必须经过Q
2.交流负载线斜率为-Rl',Rl'由Rc和RL并联得到
3.交流负载线与横轴交点B点的横坐标为Uceq+IcqRl'
