绘制单子图

使用pyplot的subplot2grid()函数可以将整个画布规划成非等分布局的区域，并可以在选中的某个区域中绘制单个子图，subplot2grid()函数语法如下：

subplot2grid(shape,loc,rowspan=1,colspan=1,fig=None,**kwargs)

该函数常用的参数的含义如下：

shape：表示规划区域结构，它是一个包含两个整型数据的元组，其中第一个元素表示规划区域的行数，第2个元素表示规划区域的列数。

loc：表示选择区域的位置，它是一个包含两个整型数据的元组，其中第1个元素表示子图所在的行数（行数从0开始），第2 个元素表示子图所在的列数（列数从0开始）。

rowspan：表示向下跨越的行数，默认为1.

colspan:表示向右跨越的列数，默认为1

fig：表示放置子图的画布，默认当前画布。

subplot2grid函数的工作流程：先划分mxn个等分区域，然后在你指定的区域创建单个“坐标系实例”并做对应的跨越操作后，最后返回。若指定区域已经有坐标系实例存在，会先清空指定区域中已有的坐标系实例，然后再创建新的坐标系实例并返回。

例题：

# 需求一： 利用subplot2grid()修改下列代码，使其运行结果如图所示（2行4列）

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = ["SimHei"]

x = [x for x in range(1, 13)]
y1 = [20, 28, 23, 16, 29, 36, 39, 33, 31, 19, 21, 25]
y2 = [17, 22, 39, 26, 35, 23, 25, 27, 29, 38, 28, 20]
labels = ['1 月', '2 月', '3 月', '4 月', '5 月', '6 月', '7月', '8 月', '9 月', '10 月', '11 月', '12 月']

# 绘制第一个子图
ax1 = plt.subplot2grid((2,4), (0,1),colspan=2)
ax1.plot(x, y1, 'm--o', lw=2, ms=5, label='产品A')
ax1.plot(x, y2, 'g--o', lw=2, ms=5, label='产品B')
ax1.set_title("产品A 与产品B的销售额", fontsize=11)
ax1.set_ylim(10, 45)
ax1.set_ylabel('销售额(亿元)')
ax1.set_xlabel('月份')
for xy1 in zip(x, y1):
    ax1.annotate("%s" % xy1[1], xy=xy1, xytext=(-5, 5), textcoords='offset points')
for xy2 in zip(x, y2):
    ax1.annotate("%s" % xy2[1], xy=xy2, xytext=(-5, 5), textcoords='offset points')
ax1.legend()

# 绘制第二个子图
ax2 = plt.subplot2grid((2,4), (1,0))
ax2.pie(y1, radius=1, wedgeprops={'width':0.5}, labels=labels, autopct='%3.1f%%', pctdistance=0.75)
ax2.set_title('产品A的销售额 ')

# 绘制第三个子图
ax3 = plt.subplot2grid((2,4), (1,3))
ax3.pie(y2, radius=1, wedgeprops={'width':0.5}, labels=labels,autopct='%3.1f%%', pctdistance=0.75)
ax3.set_title('产品B的销售额 ')

# 调整子图之间的距离
plt.tight_layout()
plt.show()

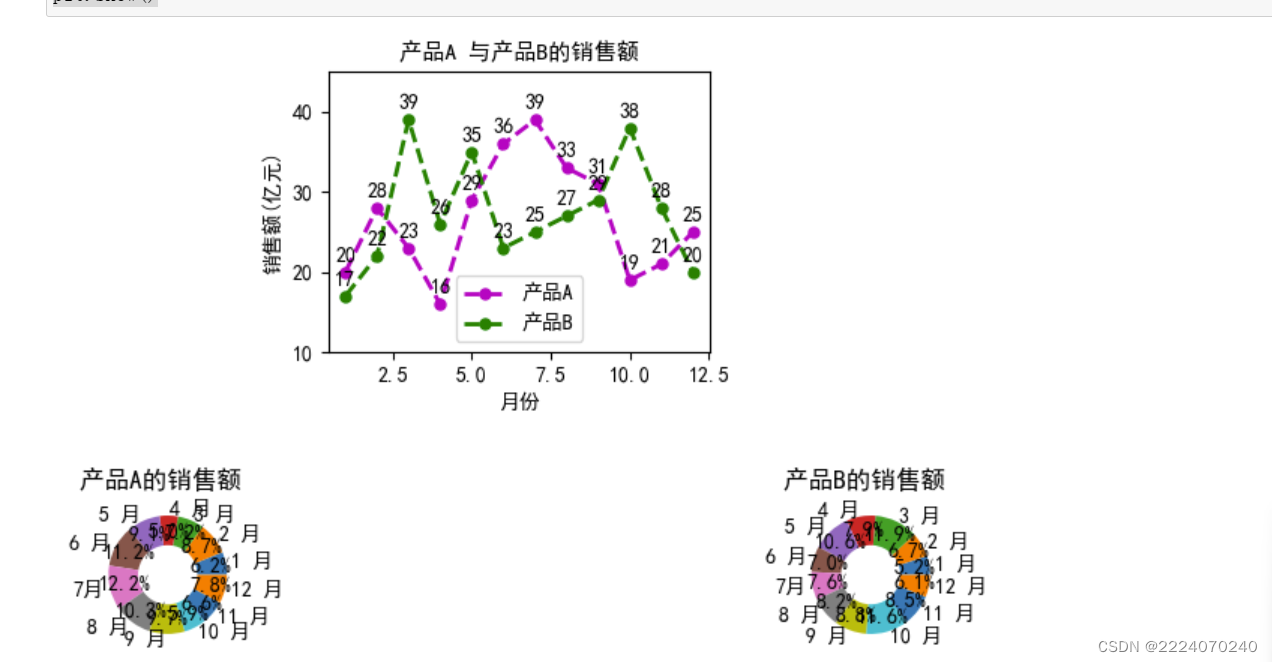

运行结果：
