PROFIBUS DP和PROFINET IO区别

1 相似点和不同点

兼容性和连续性可保护系统投资，是现场技术从PROFIBUS DP到PROFINET IO的进一步发展。下面的章节包含了新概念和术语的说明。从中可得出关于PROFIBUS DP和PROFINET IO之间相似点和不同点的信息。

1.1 PROFIBUS DP和PROFINET IO所用标识的比较

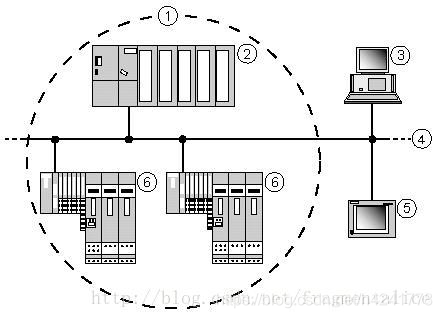

下列图形说明了PROFIBUS和PROFINET的最重要设备的常规标识。图形后面的表格列出了PROFINET和PROFIBUS所使用的各个组件的名称。

注意：PG="Programmiergeraet"="编程设备"


1.2 相似点和不同点

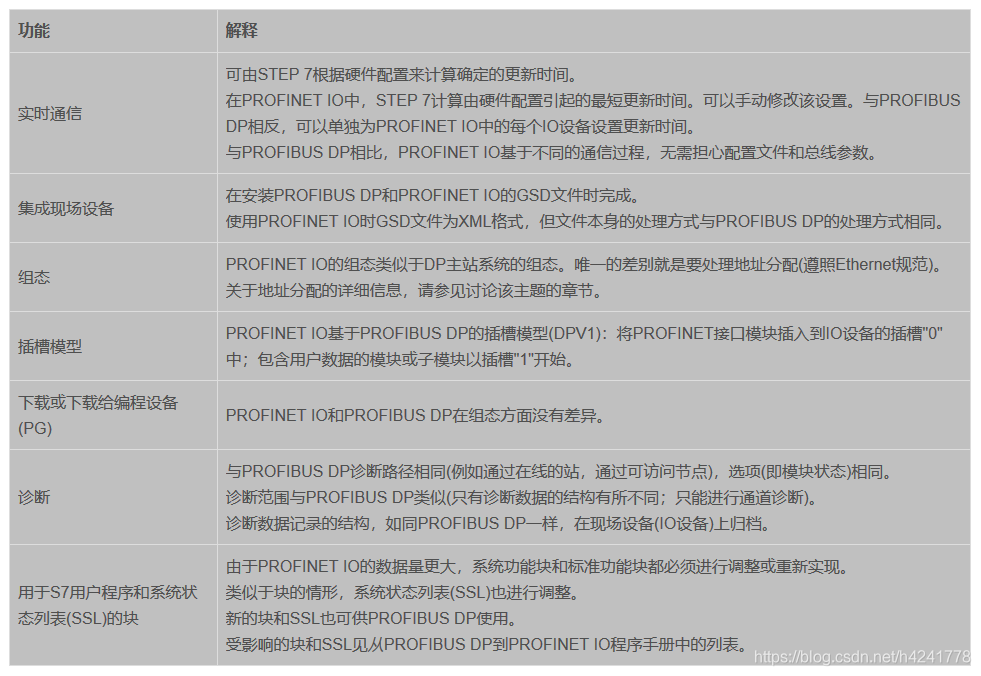

下表包括了有关现场总线基本特征的关键字和词组，并从PROFINET IO的角度对PROFIBUS DP与PROFINET IO之间的相似点和不同点进行解释。



注意：PG="Programmiergeraet"="编程设备"

2 连接PROFINET和PROFIBUS

PROFIBUS设备可连接到PROFINET设备的本地PROFIBUS接口。采用该方式，可将已经存在的PROFIBUS组态集成到PROFINET中。

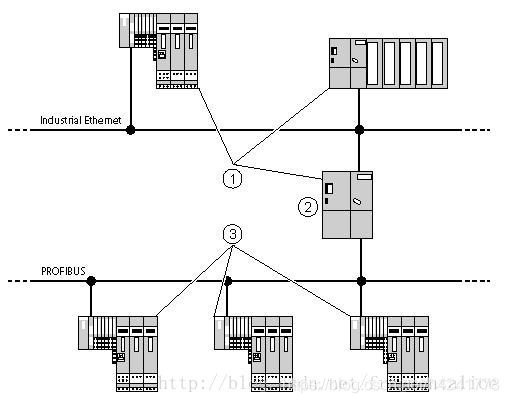

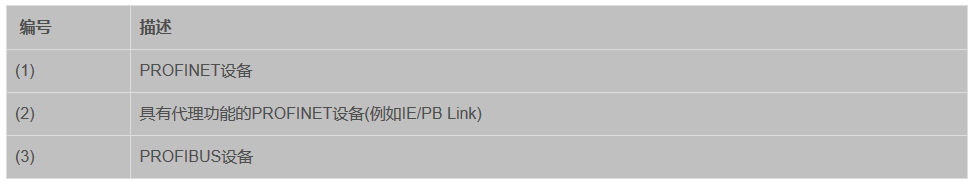

下面的图例说明了PROFINET所支持的网络类型：IndustrialEthernet和PROFIBUS。



具有代理功能的PROFINET设备=常规

具有代理功能的PROFINET设备是Ethernet上的PROFIBUS设备的同等替代物。代理功能使得PROFIBUS设备不但可以与其主站进行通信，而且可以与PROFINET上的所有节点进行通信。

使用该代理功能，将现有的PROFIBUS系统集成到PROFINET通信中时不会出现任何问题。

例如，如果通过一个IE/PB Link链路将PROFIBUS设备连接到PROFINET，则IE/PB链路将通过作为PROFIBUS组件替代物的PROFINET建立通信。
