wireshark抓包工具基本使用

目录

功能介绍

1 搭建本地监控端口

2 选择网络接口

3 添加过滤器

4 接收数据格式

5 数据包含义

5.1 物理层数据帧概况

5.2 数据链路层以太网帧头部信息

5.3 互联网层ip包头部信息

5.4 传输层tcp数据段头部信息

6 结合抓包数据分析tcp三次握手过程

6.1 TCP三次过程

6.2 tcp 报文内容

6.3 数据帧类型

6.4 三次握手数据帧

---

功能介绍



　　wireshark是用来获取网络数据封包，可以截取各种网络封包，显示网络封包的详细信息，包括http,TCP,UDP，等网络协议包。注：wireshark只能查看封包，而不能修改封包的内容，或者发送封包。

1 搭建本地监控端口

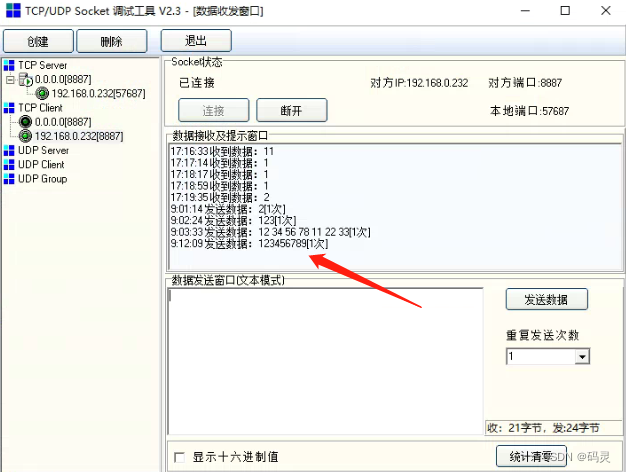

本地开启tcp server 端口8887；本地开启tcp client去连接。

2 选择网络接口

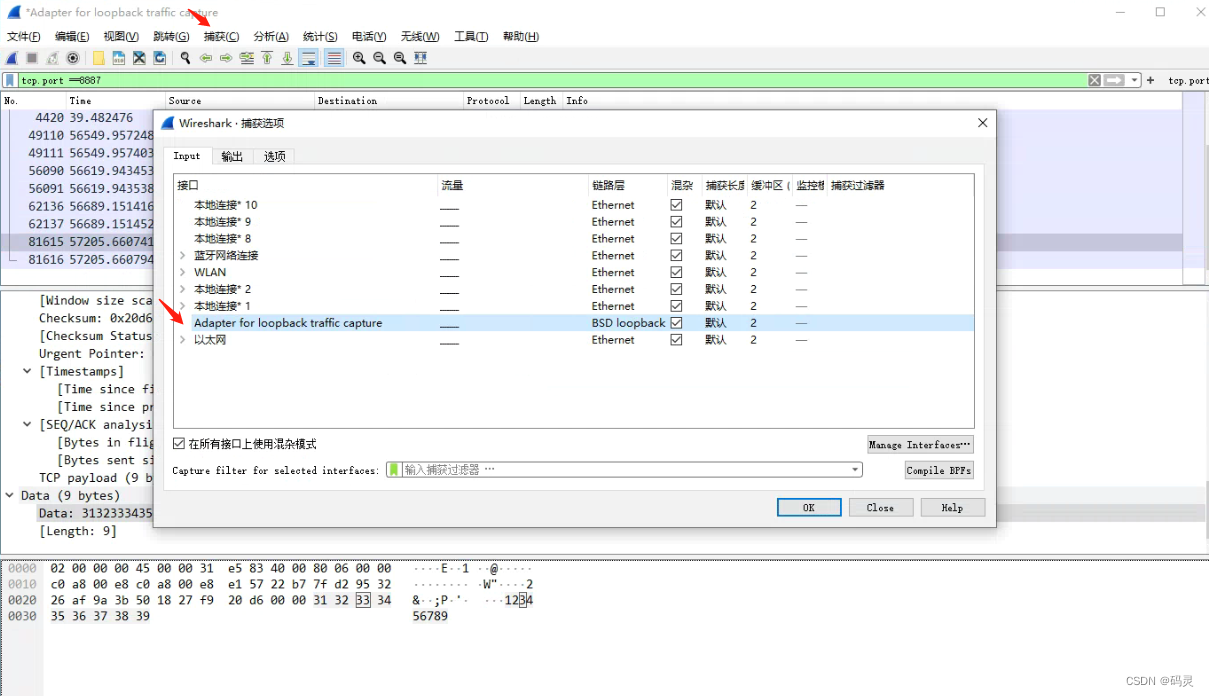

 捕获网络 选择接口Adapter for loopback traffic capture，如下图所示

3 添加过滤器

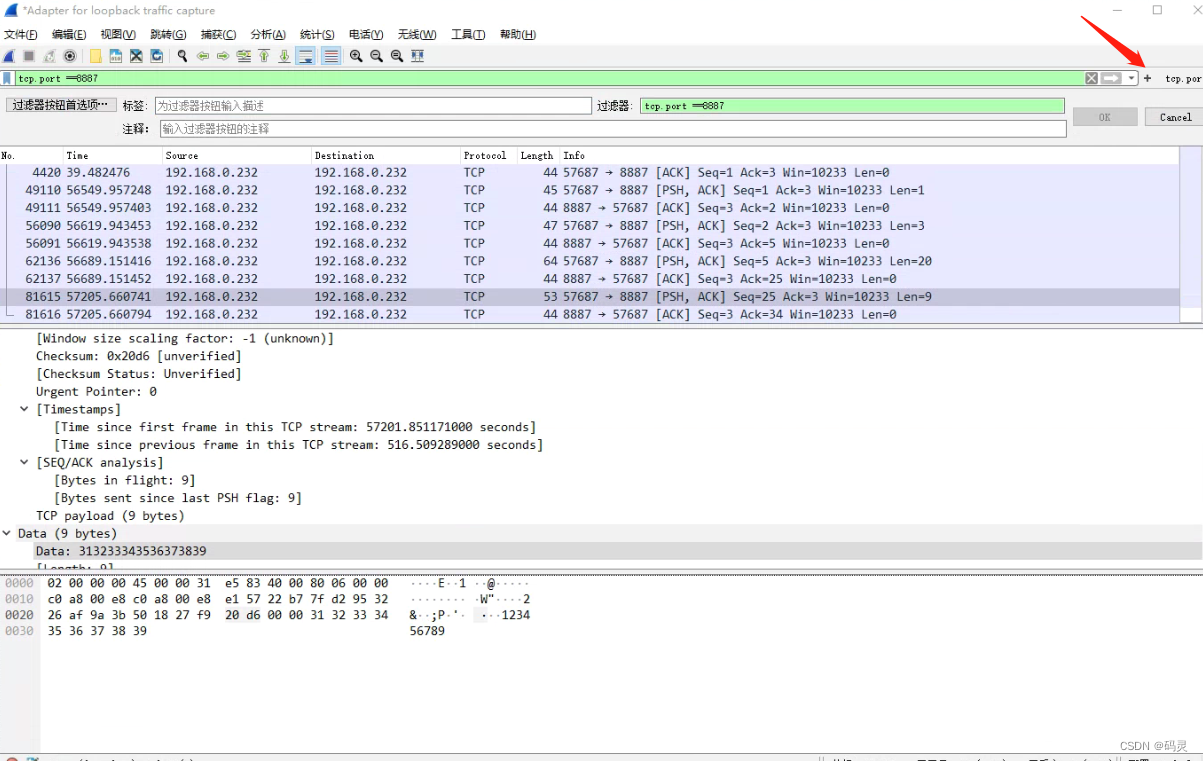

添加过滤器 tcp.port ==8887,如下图所示。

其他过滤器：

        tcp->只显示TCP协议的记录；

　　　　http->只看HTTP协议的记录；

　　　　ip.src ==192.168.1.102 ->显示源地址为192.168.1.102的记录；

　　　　ip.dst==192.168.1.102 ->目标地址为192.168.1.10的记录；

　　　　ip.addr == 42.121.252.58 ->只显示与某主机的通信；

　　　　tcp.port ==80->端口为80的；

　　　　tcp.srcport == 80 ->只显示TCP协议的源端口为80的；

　　　　http.request.method=="GET"  ->只显示HTTP GET方法的；

　　　　

4 接收数据格式

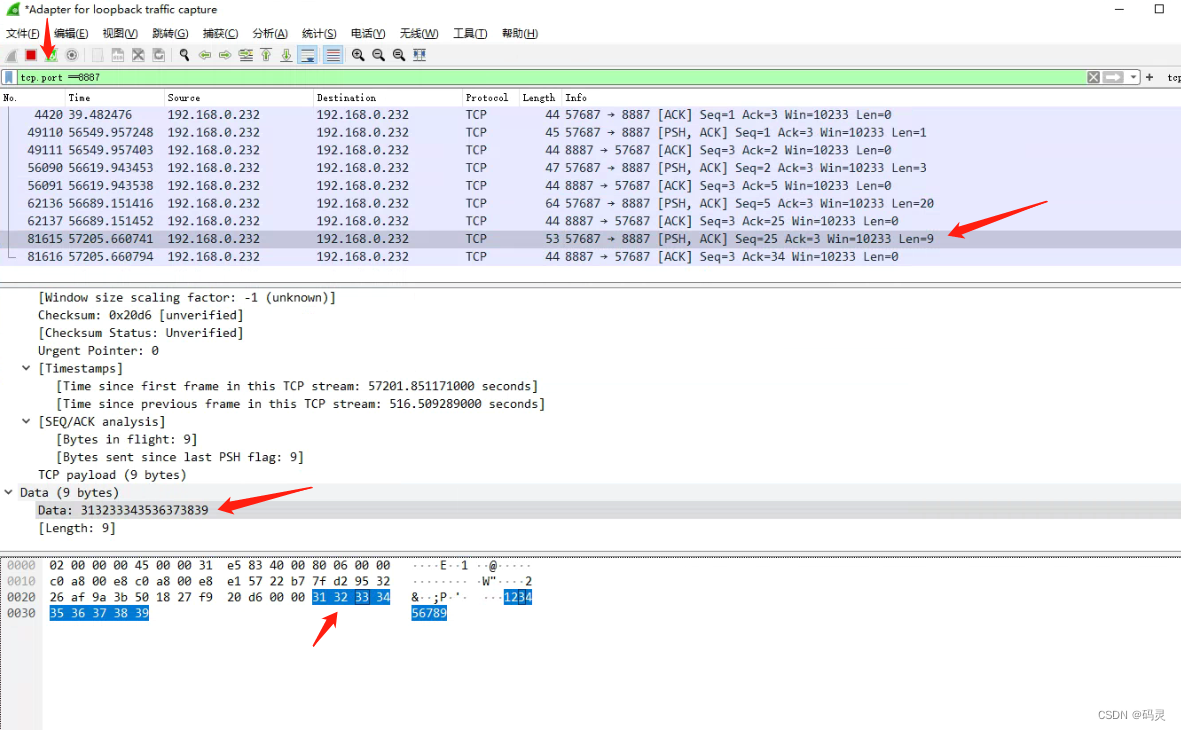

接收数据展示，发送接收123456789报文如下图所示

ASII码值显示

5 数据包含义

封包列表（Packet List Pane）

　　封包列表的面板中显示，编号，时间戳，源地址，目标地址，协议，长度，以及封包信息。

　　这是最重要的信息，用来查看协议中的每一个字段。而OSI七层模型分别为：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。

在封包信息中，每行对应的含义及在OSI模型中的对应关系如下：

　　Frame:   物理层的数据帧概况  ->对应OSI七层模型中的【物理层】

　　Ethernet II: 数据链路层以太网帧头部信息  ->对应OSI七层模型中的【数据链路层】

　　Internet Protocol Version 4: 互联网层IP包头部信息  ->对应OSI七层模型中的【网络层】

　　Transmission Control Protocol:  传输层T的数据段头部信息，此处是TCP  ->对应OSI七层模型中的【传输层】

Hypertext Transfer Protocol:  应用层的信息，此处是HTTP协议  ->对应OSI七层模型中的【应用层】

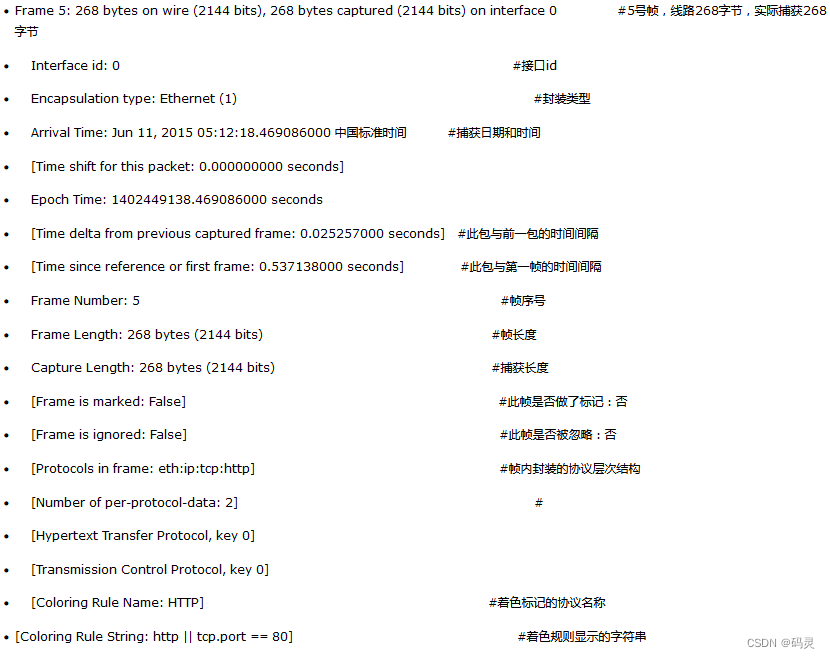

5.1 物理层数据帧概况

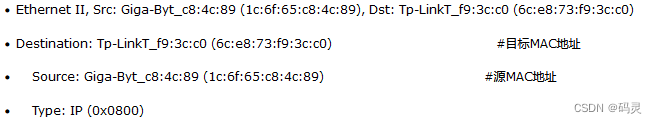

5.2 数据链路层以太网帧头部信息

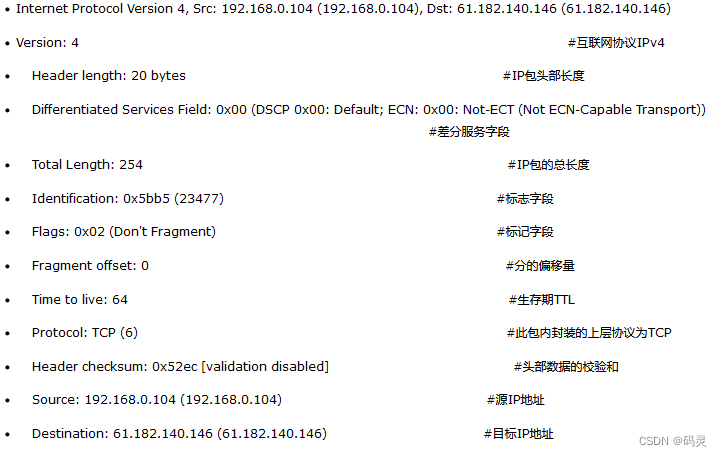

5.3 互联网层ip包头部信息

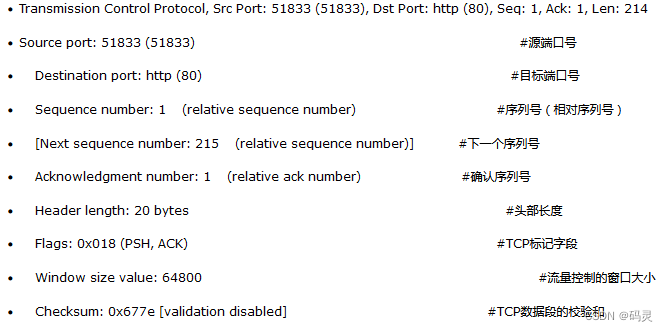

5.4 传输层tcp数据段头部信息

6 结合抓包数据分析tcp三次握手过程

6.1 TCP三次过程

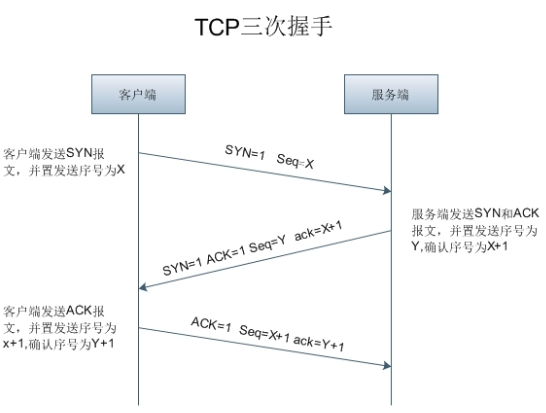

首先要清楚TCP三次过程，如下图所示

TCP三次握手过程如下：

第一次握手：建立连接时，客户端发送syn包（syn=j）到服务器，并进入SYN SENT状态，等待服务器确认；SYN：即是同步序列编号（Synchronize Sequence Numbers）；

第二次握手：服务器收到syn包，必须确认客户的SYN（ack=j+1），同时自己也发送一个SYN包（syn=k），即SYN+ACK包，此时服务器进入SYN RECV状态；

第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK（ack=k+1），此包发送完毕，客户端和服务器进入ESTABLISHED（TCP连接成功）状态，完成三次握手。

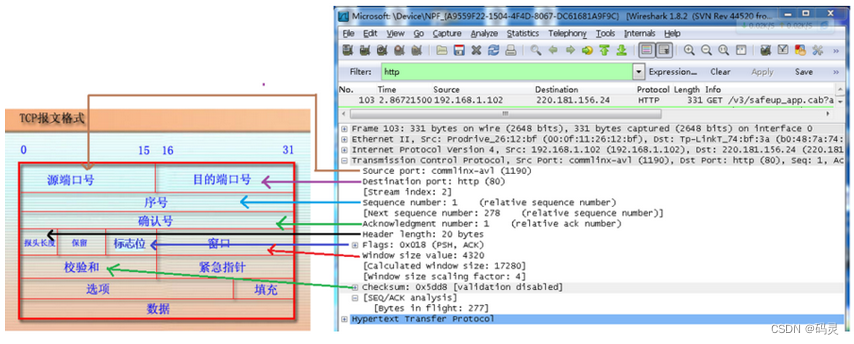

6.2 tcp 报文内容

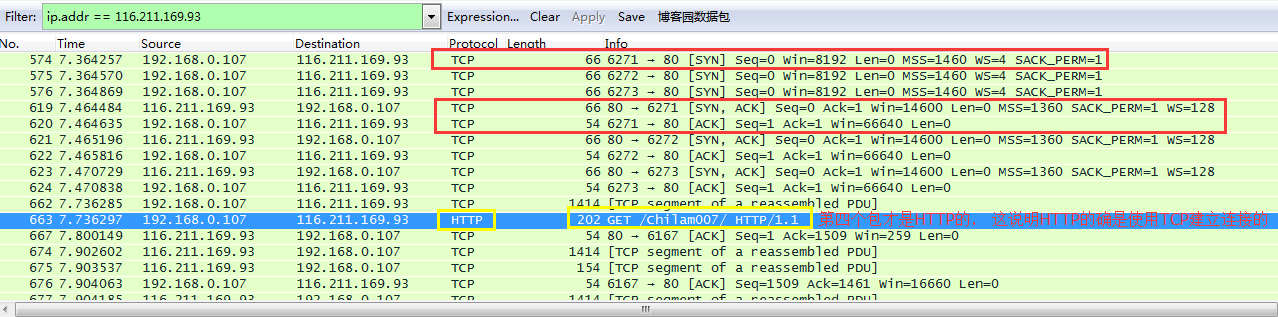

6.3 数据帧类型

574帧是客户端向服务器发送TCP请求建立连接。标识为SYN。

619帧是服务器得到请求后向客户端回应确认包的过程。标识为SYN，ACK。

620帧是客户端回应服务器发送确认包的过程，将于服务器建立连接。标识为ACK。

663帧是客户端向服务器发送HTTP请求内容的过程。标识为GET。

667帧是服务器响应客户端请求的过程，收到请求。标识为ACK。

674帧是服务器向客户端回应内容的过程。

6.4 三次握手数据帧

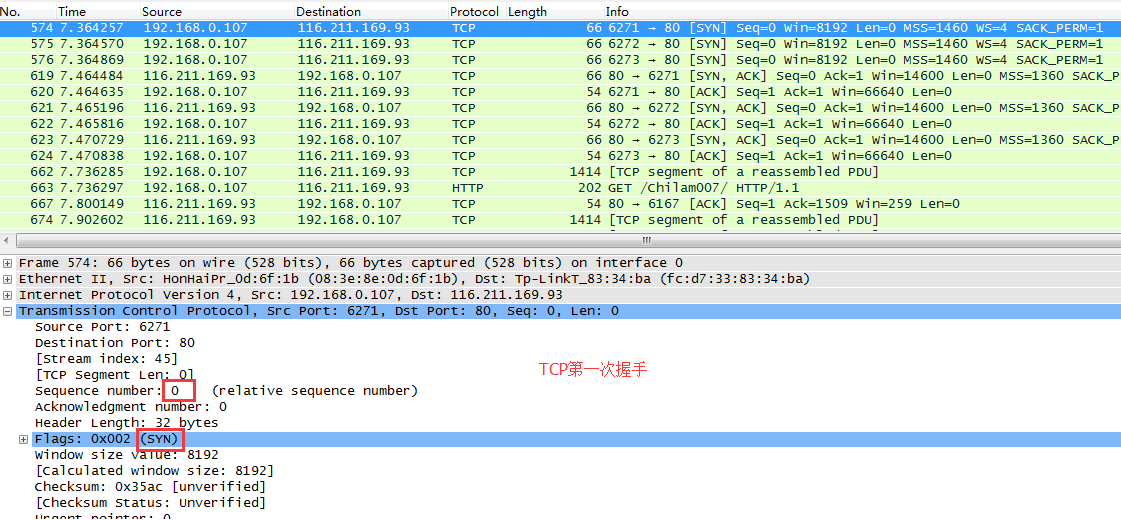

　第一次握手数据包，客户端发送一个TCP，标志位为SYN，序列号为0， 代表客户端请求建立连接

（第一次握手）

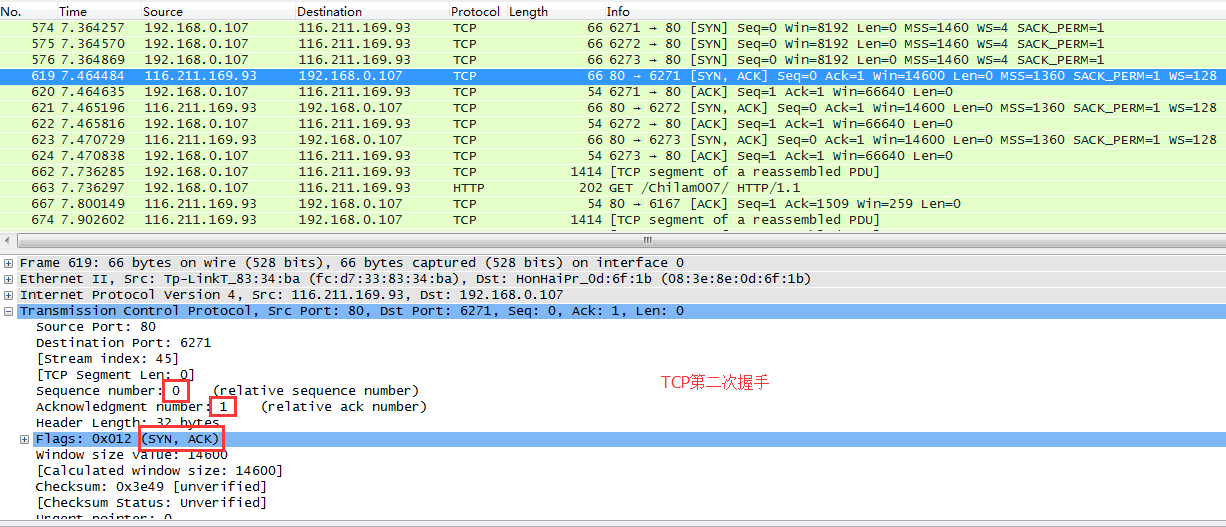

　第二次握手的数据包，服务器发回确认包, 标志位为 SYN,ACK. 将确认序号(Acknowledgement Number)设置为客户的ISN（初始序号）加1以.即0+1=1，如下图所示

（第二次握手）

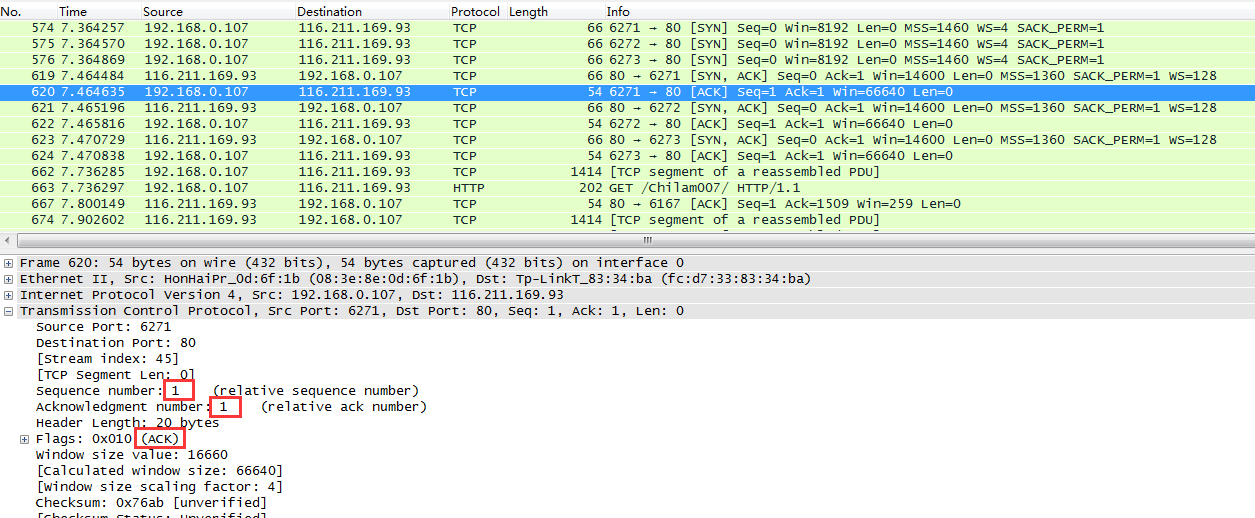

　第三次握手的数据包，客户端再次发送确认包(ACK) SYN标志位为0,ACK标志位为1.并且把服务器发来ACK的序号字段+1,放在确定字段中发送给对方。如下图所示

（第三次握手）

  以上就是 wireshark中的tcp三次握手过程。
