Android 折叠屏技术发展与适配

1 折叠屏行业概览

1.1 折叠屏诞生的背景

手机屏幕目前的整体发展趋势是大屏化，大屏化主要表现在两方面：屏幕面积的增大，屏占比的提高。但是目前这两方面已经发展的相当成熟，很难再有大的突破。

1.1.1 屏幕面积变化

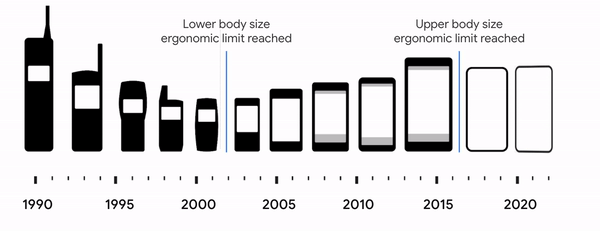

手机由功能手机向智能手机演变最重要的标志是屏幕的变化。2010年智能手机的平均屏幕尺寸仅有3.1英寸，发展至2014年智能手机的屏幕平均尺寸增加至4.8英寸，2018年更是增加至5.9英寸，目前主流的大屏尺寸已达到6.5寸左右，智能手机逐渐朝着大屏化方向发展。

单从屏幕面积来看，6.5英寸左右已是单手操控和携带便捷性的极限。

1.1.2 屏占比变化

手机厂商通过陆续推出刘海屏、水滴屏、挖孔屏、全面屏、升降式摄像头、屏下指纹识别等功能，将屏幕可用面积利用到了极致，极大的提升了屏占比。现阶段大多数手机的屏占比处于**90%**左右，很难再有大的提升空间。

折叠屏手机的出现不仅实现了屏幕尺寸增加，同时还满足携带方便的需求，有效解决大屏和便携矛盾，未来或将成为手机发展的重要方向之一。

1.2 折叠屏手机结构

1.2.1 折叠屏手机物理结构

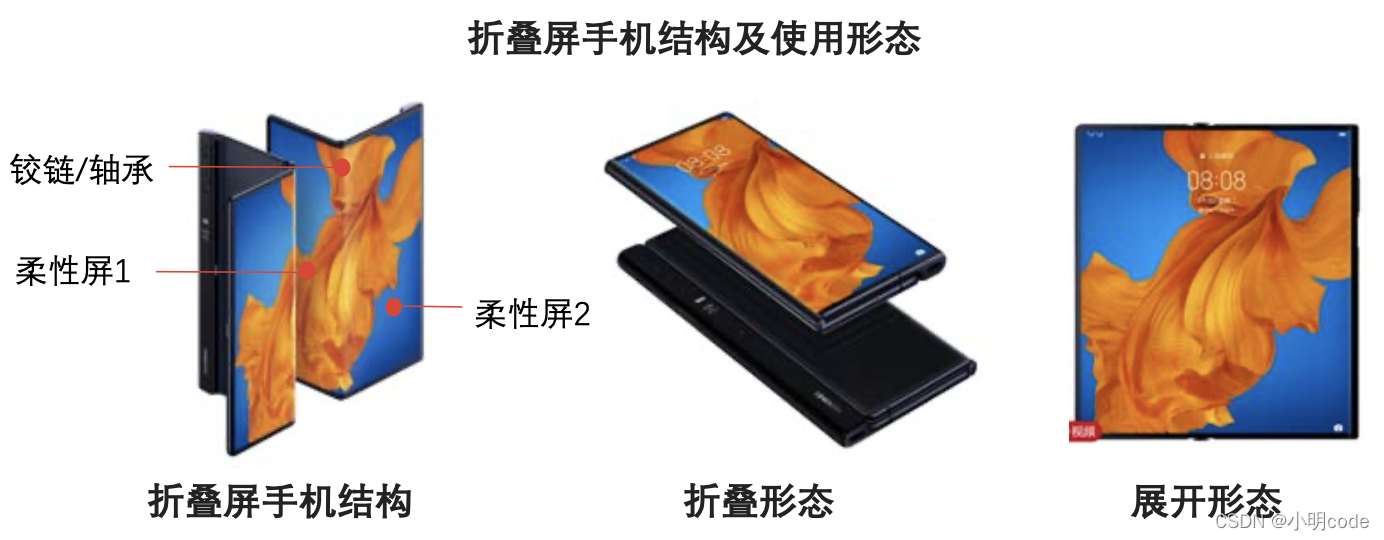

折叠屏的主要结构由柔性AMOLED屏与铰链组成。

通常，我们见到的折叠屏手机都是由1整块AMOLED屏组成，并且铰链位置可以显示画面。

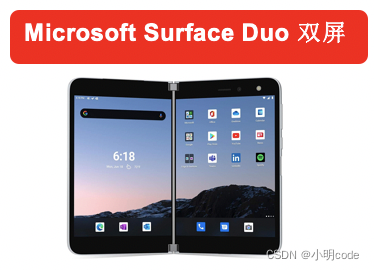

除此之外，目前市面还有一种双屏手机（屏幕由2块组成，铰链区域不可显示画面），也被称为折叠屏手机，即微软2020年9月推出的基于Android 10.0系统的Surface Duo。

1.2.2 折叠屏手机分类

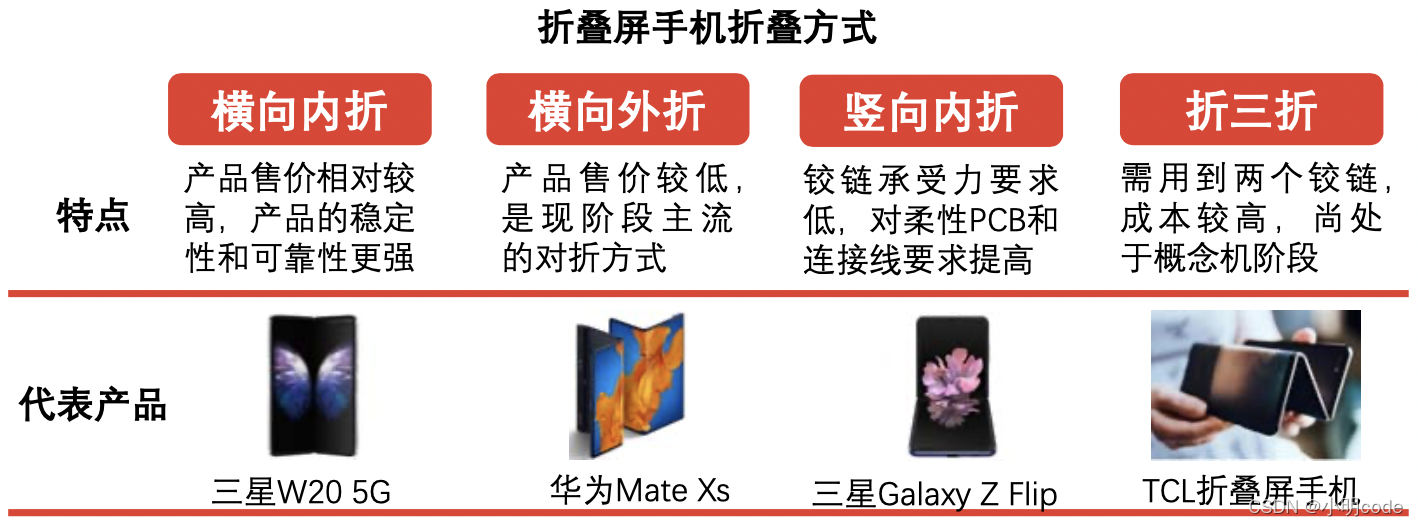

目前折叠屏的折叠方式主要由以下4种，主流的实现方式是：横向内折与横向外折

1. 横向内折：折弯半径小，需使用寿命更高的柔性屏幕，因此实现难度大、技术成本更高。但优点是折叠状态下，屏幕被折合在内侧，可较好保护屏幕。代表产品有：三星Galaxy Fold 和 W20 5G、华为Mate X2、小米MIX Fold；
2. 横向外折：显示更便捷，但折叠时屏幕在外侧，易损坏。横向外折折叠屏手机价格通常比横向内折价格低，代表产品有：华为 Mate X 和 Mate Xs；
3. 竖向内折：展开时手机大小与传统智能手机相差不大，折叠后体 积变小，方便携带。代表产品有三星 Galaxy Z Flip、摩托罗拉Moto Raz；
4. 折三折：需用到两个铰链，成本较高，尚处于概念机阶段。

数据来源：头豹研究院：2020年中国折叠屏手机行业概览

1.3 折叠屏手机市场规模

2020国内智能手机销量约3亿部，而同期全球的折叠屏手机出货量仅194.73 万部，三星以**71.59%的市场份额占据全球折叠屏市场第一，华为市场份额10.56%**位居第二。

从销量来说，折叠屏市场占有依然比较小众，主要原因在于折叠屏手机目前良品率还不够高，产能受限，进而导致手机售价过高；同时，软件方面，大部分软件还未进行完全适配，影响用户体验。

1.3.1 限制折叠屏发展因素

1. 技术成熟度低

   1. 硬件：屏幕的可靠性、电池续航、铰链设计、屏幕厚度 …
   2. 软件：应用适配程度较低

2. 良品率低

   柔性AMOLED比LCD良率低。华为Mate X 的AMOLED屏供应商为京东方，京东方折叠屏目前的良品率数据仅为：2018，65%；2021，85%

3. 价格制约销量

   当前市场高端机定位6k；折叠屏初期产品普遍售价1w以上，目前部分产品最低售价刚降到万元内。

1.3.2 为什么要支持大屏设备

2021 Google I/O 上发布的折叠屏适配新方案，代表Android对折叠屏设备适配的重视，在大屏化的趋势下，折叠屏未来可期。

只要应用适配了折叠屏设备，同时就自动适配了Android 平板等大屏设备。

根据Google发布的数据，通过适配 Android 大屏设备，开发者们可以覆盖超过 2.5 亿台活跃的可折叠设备、平板电脑和 Chromebook。2020 年，平板电脑设备的销售量增长了 16%。分析师预计，到 2023 年市面上将有超过 4 亿台 Android 平板电脑，到2023年可折叠设备销量将达到3000万台，增长空间巨大。另外，可折叠设备也正在重新定义高端设备。Android 应用也可以在 Chrome OS 上运行，而 Chrome OS 现在是世界第二大桌面操作系统。

2 折叠屏适配方案发展

折叠屏手机适配主要经历了三个重要阶段。

1. 折叠屏手机首次发布，Android官方折叠屏适配指南

   2018年8月Google发布Android 9.0，首次支持折叠屏功能，并推出了Android官方折叠屏适配指南。主要从以下几个方面进行适配：

   1. 应用连续性：处理配置变更
   2. 屏幕兼容性：resizeableActivity 与 maxAspectRatio
   3. 多窗口适配：多项恢复与专属资源访问

2. 厂商补充适配方案

   各厂商陆续发布自己的折叠屏手机，以及补充的适配方案。不同折叠屏手机上，拥有各自研发的一些独有功能，要想体验这些独特功能，就需要使用厂商的方案进行适配。

   代表：三星、华为、Microsoft Surface Duo等。

3. Google 2021 I/O 发布Jetpack WindowManager等库

   2021年5月，Google I/O开发者大会推出专门用于折叠屏适配的库 Jetpack WindowManager 1.0，以及更新了已有的一些库如：SlidingPaneLayout、NavRail等，以便应用更便捷的适配折叠屏功能。

   1. 新增 Jetpack WindowManager 1.0，专门用于适配折叠屏手机，获取折叠屏相关信息。
   2. 更新 SlidingPaneLayout 1.2，支持双窗格布局。
   3. 更新 NavRail，实现垂直导航栏。

3 Android 官方折叠屏适配指南

主要参考 官方文档

3.1 应用连续性：处理配置变更

在默认情况下，当屏幕发生了变化（这里指折叠屏折叠变化时，或应用从一个屏幕转到另一个屏幕），系统会销毁并重新创建整个 Activity。

但我们希望屏幕变化之后，程序能够以切换前的状态继续运行，不需要重启页面。我们可以给 Activity 添加configChanges配置：

<activity
          ...
          android:configChanges="smallestScreenSize|screenSize|screenLayout" />

应用内监听变化，根据当前窗口大小，调整布局大小和位置

override fun onConfigurationChanged(newConfig: Configuration) {

		// 获取当前窗口配置信息，调整布局大小
}

如果需要重启 Activity才能完成适配的场景，可以通过onSaveInstanceState()与onRestoreInstanceState() 或 ViewModel对象来进行之前状态保存和后续的恢复。

更多详细适配参考官方：保存界面状态 和 支持配置变更。

3.2 屏幕兼容性

屏幕兼容性

3.2.1 应用大小可调：resizeableActivity

resizeableActivity 用于声明是否支持多窗口模式和动态调整显示尺寸。

折叠屏时，需要让应用支持动态改变尺寸，我们需要在 menifest 中的 Application 或对应的 Activity 下声明属性：

android:resizeableActivity="true"

• 当系统编译设置target >= 24（Android 7.0） 不需要手动设置，系统默认为 true，支持多窗口和调节尺寸。

• 如果应用设置 resizeableActivity=false，则会告知平台其不支持多窗口模式。系统可能仍会调整应用的大小或将其置于多窗口模式；但要实现兼容性，便需要对应用中的所有组件（包括应用的所有 Activity、Service 等）应用同一配置。在某些情况下，重大变更（例如，显示屏尺寸更改）可能会重启进程，而不会更改配置。这时需要支持折叠屏连续性（不重启Activity），添加属性

  <meta-data
      android:name="android.supports_size_changes" android:value="true" />

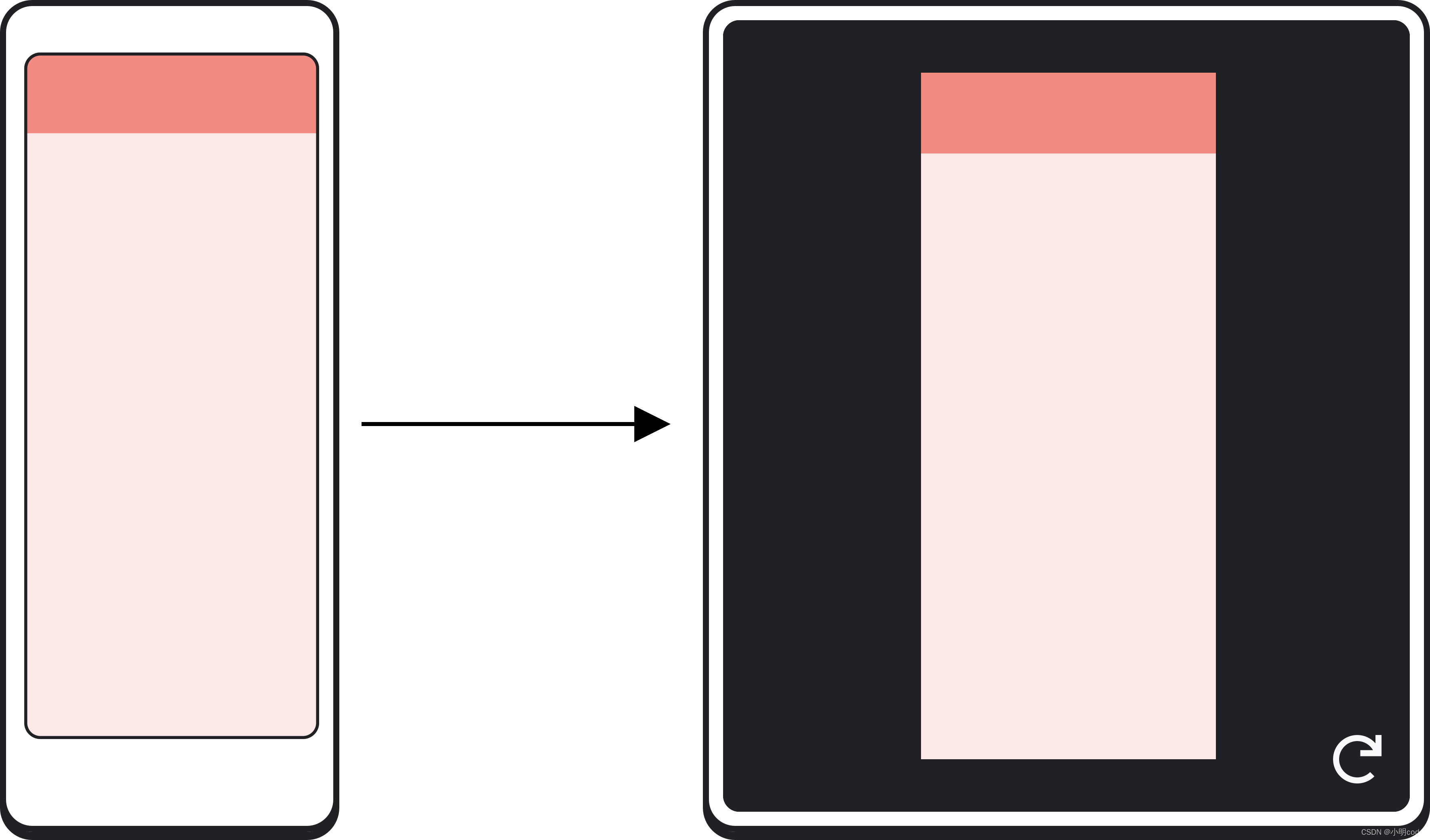

• 若Activity 设置了 resizableActivity=false 以及 maxAspectRatio。设备展开时，系统会将应用置于兼容模式，以此保持 Activity 配置、大小和宽高比。

3.2.2 新的屏幕宽高比：maxAspectRatio（可选）

当resizeableActivity=false声明不支持多窗口时，使用maxAspectRatio、minAspectRatio 指定最小或最大纵横比，在设置的纵横比限制范围内，折叠屏情况下，会自动对尺寸进行调节，超出限制的进入兼容模式（黑边）。

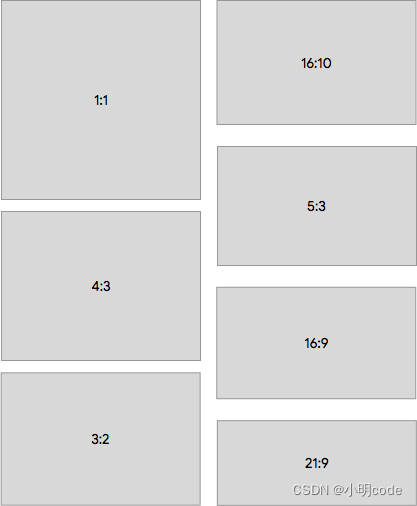

为支持折叠屏，Android 系统增加了21:9（2.33，三星 Glaxy Fold 屏幕比例） 超大纵横比。

推荐纵横比设置范围：[1, 2.4]，即1:1到12:5

而当resizableActivity=true时设置maxAspectRatio 等无效

更多信息参考 官方文档：声明受限屏幕支持

3.3 多窗口支持

更多多窗口功能参考：多窗口支持、多项恢复设计

3.3.1 多项恢复

在 Android 10（API 29）增加多项恢复功能：所有顶层的可聚焦 Activity 均处于 RESUMED 状态。涉及多窗口的行为变化历史:

1. Android 7.0 支持分屏：左右/上下显示两个窗口

2. Android 8.0 支持画中画，此时处于画中画的Activity虽处于前台，但处于 Paused状态

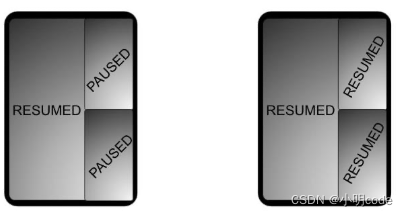

3. Android 9.0 (API 28) 及以下：多窗口下，只有获得焦点应用处于Resumed状态，其它可见Activity扔处于Paused状态，如下图左侧

4. Android 10.0 (API 29) ：多窗口模式时，个Acttivity全部处于Resumed状态



为解决Android 9.0及以下，只有获得焦点应用才处于Resume状态，其它可见Activity处于Paused状态问题。可添加下列属性，手动添加开启多项恢复：

<meta-data
    android:name="android.allow_multiple_resumed_activities" android:value="true" />

3.3.2 专属资源访问

多窗口模式下，当Activity 获得/失去顶部位置状态时，会执行新增加的回调 Activity#onTopResumedActivityChanged(isTopResumed)， isTopResumed 标识当前 Activity 是否处于多窗口模式下的最顶层。

当我们使用了独占资源时就要用到这个方法。什么叫独占资源？麦克风、摄像头就是，这类资源同一时间只能给一个 Activity 使用。以摄像头使用为例，在Android10上，官方建议使用 CameraManager.AvailabilityCallback#onCameraAccessPrioritiesChanged()监听摄像头是否可用。当收到Activity#onTopResumedActivityChanged(isTopResumed)回调时，

• isTopResumed = false 时，需要在此时判断是否释放独占资源，而不必在一失去焦点时就释放资源；
• isTopResumed = true 时 ，可以申请独占的摄像头资源，原持有摄像头资源的应用将收到 CameraDevice.StateCallback#onDisconnected() 回调后，对摄像头设备进行的后续调用将抛出 CameraAccessException

3.3.3 多窗口数据拖拽

多窗口下，支持跨应用数据拖拽功能，开始执行拖放操作时，来源应用必须设置 DRAG_FLAG_GLOBAL 标志，以示用户可以将数据拖动到其他应用，更多详情参考Android 官方文档：拖放

3.4 折叠屏适配更多优化

灵活布局

• 使用wrap_content、match_parent避免硬编码

• 使用 ConstraintLayout左根布局，方便屏幕尺寸变化，视图自动移动和拉伸

备用布局

• 布局文件使用宽度、屏幕方向限定符（port 或 land）单独适配
• Fragment界面组件模块化

图片资源：.9图、矢量图

更多详细适配参考官方文档：支持不同的屏幕尺寸

4 厂商适配

折叠屏厂商发布了对应适配文档的主要有：三星、华为、微软等。

1. 三星折叠屏适配

   主要参考三星折叠屏适配指导，基本同Android官方适配指南相差不大，部分需要独立适配的，只需针对三星屏幕信息进行适配即可。如折叠后纵横比 21 : 9，展开纵横比：4.2 : 3等。

2. 微软Surface Duo双屏适配

   在Android 官方适配指南的基础上，可再参考Surface官方：Surface Duo 开发人员文档 进行完全适配。Surfce不仅提供了其独有的Surface 双屏布局库独有功能，还有部分适用于 Surface Duo 的 Android 示例应用。

3. 华为折叠屏适配官方文档

   华为折叠屏应用开发指导 包括提供给UX同学的设计指引，以及RD同学的接入指南。以下会重点介绍下其独有的华为应用内分屏：平行视界功能

4.1 华为折叠屏适配

4.1.1 UX 设计新特性

华为折叠屏UX设计指导，在折叠屏各种使用场景下，给出了设计建议，包括内容（文字1.2倍、图片、视频等）变化大小范围、页面布局设计<
